MRV
Vリブドベルト駆動 ローラコンベヤ
- 目安搬送質量
- 100 (60) kg/台
- 呼び幅
- 400～1000 (630) mm
- 機長 (ストレート)
- 80～300 cm (100P)
- 角度 (カーブ)
- 30°，45°，60°，90°
MRV ストレート
ストレートタイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

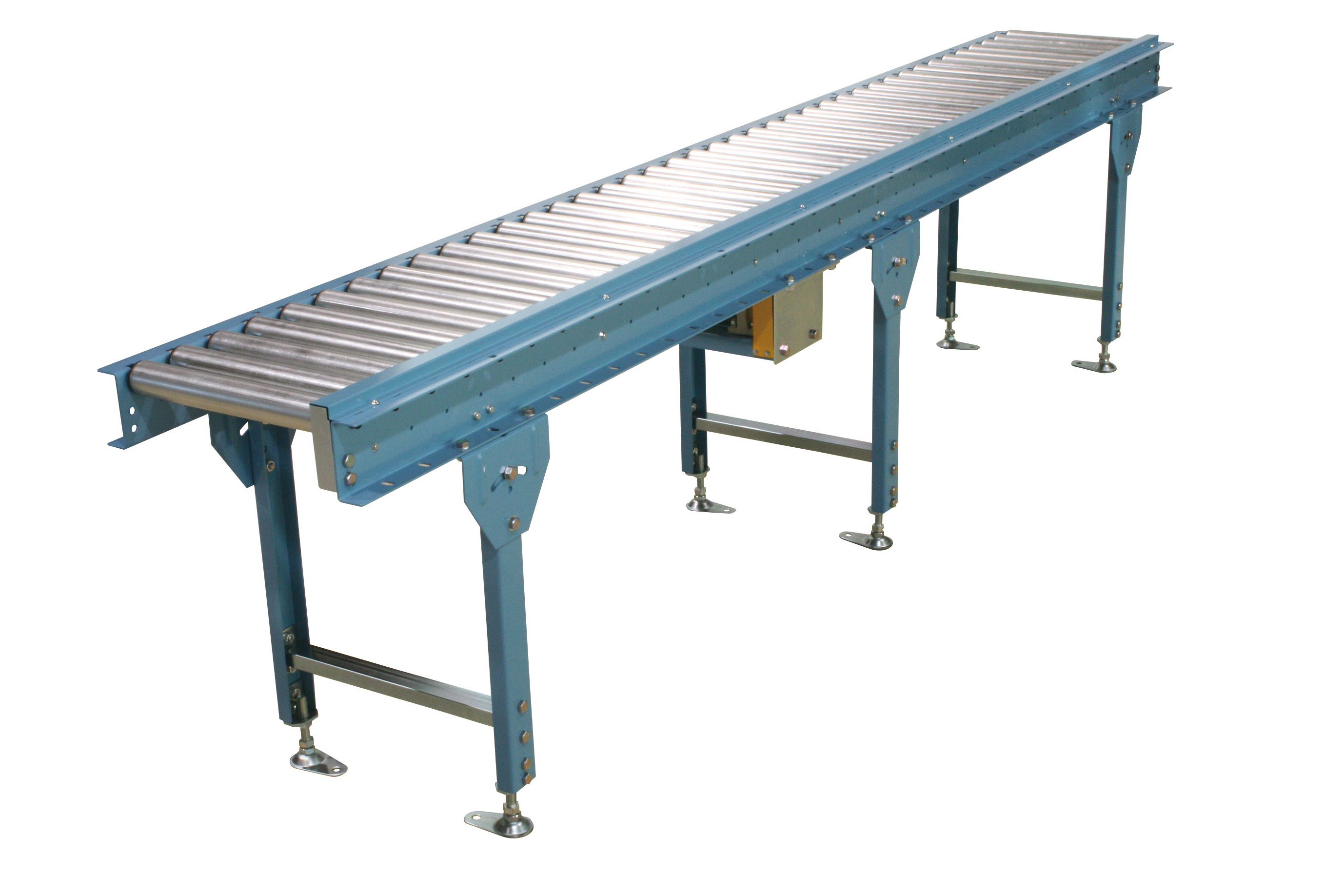

Vリブドベルト駆動方式を採用したローラコンベヤです。駆動部全体をカバーで覆い、安全性を高めています。

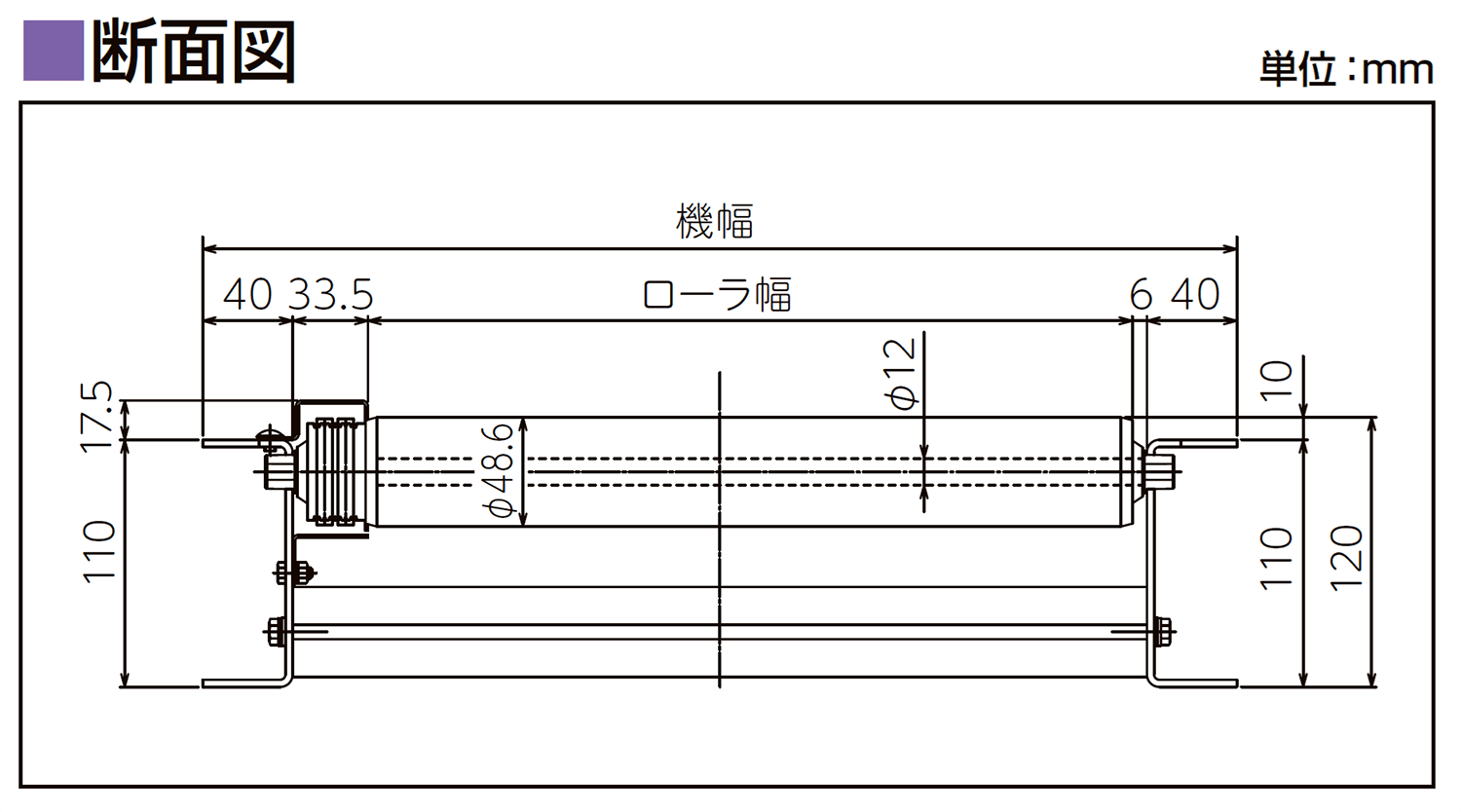

MRV ストレート

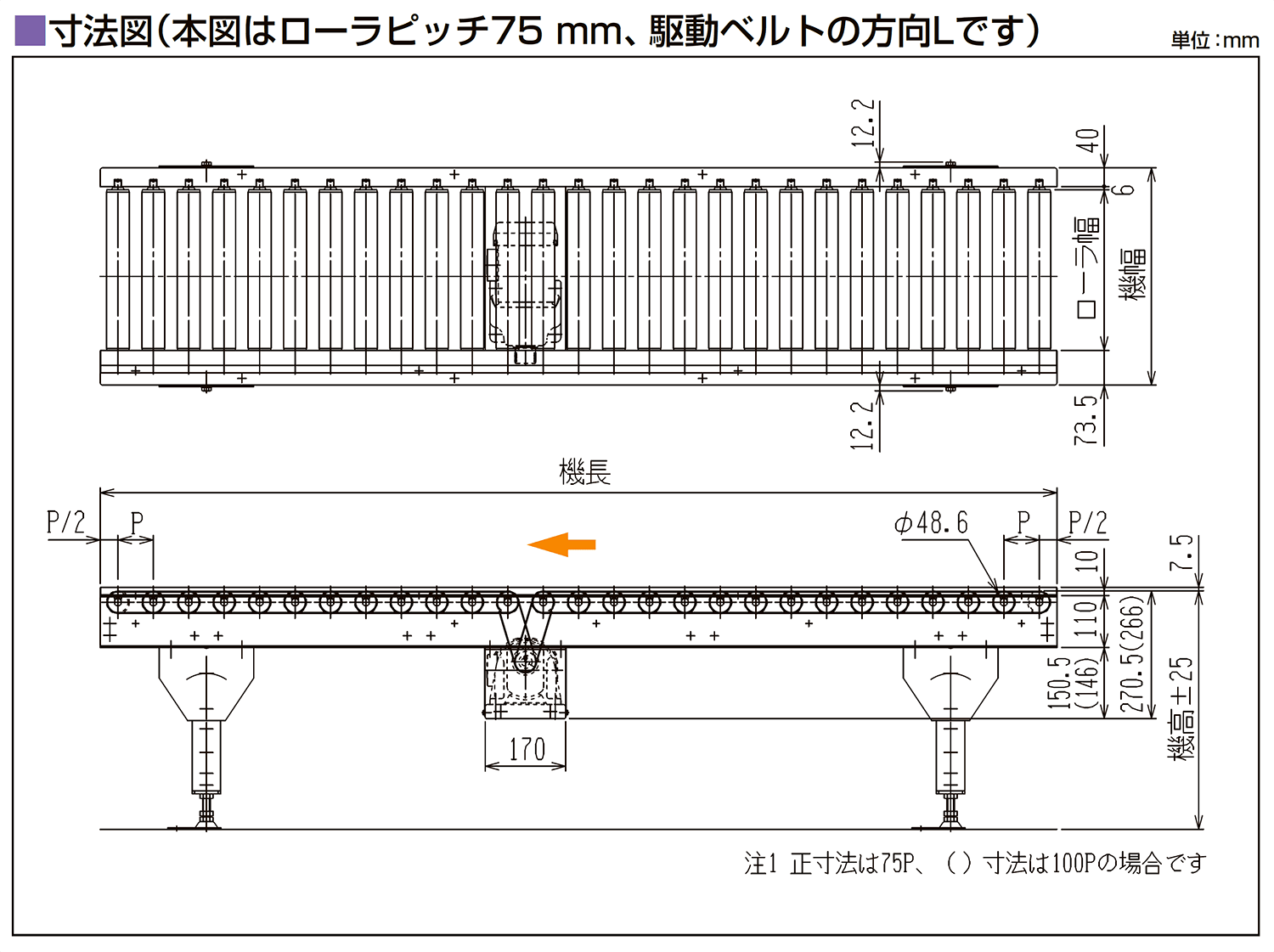

- 本体組立図：
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅400(ヘッドドライブ)、 呼びチェーンピッチ200)
-
- 図面
-
- 2D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅500 630(センタドライブ)、 呼びチェーンピッチ200)
-
- 図面
-
- 2D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅400(ヘッドドライブ)、 呼びチェーンピッチ300)
-
- 図面
-
- 2D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅500 630(センタドライブ)、 呼びチェーンピッチ300)
-
- 図面
-
- 2D-CAD
- 脚：オプション(カーブ、ストレート L脚、M脚）
-
- 図面
-
- 2D-CAD
MRV ストレート

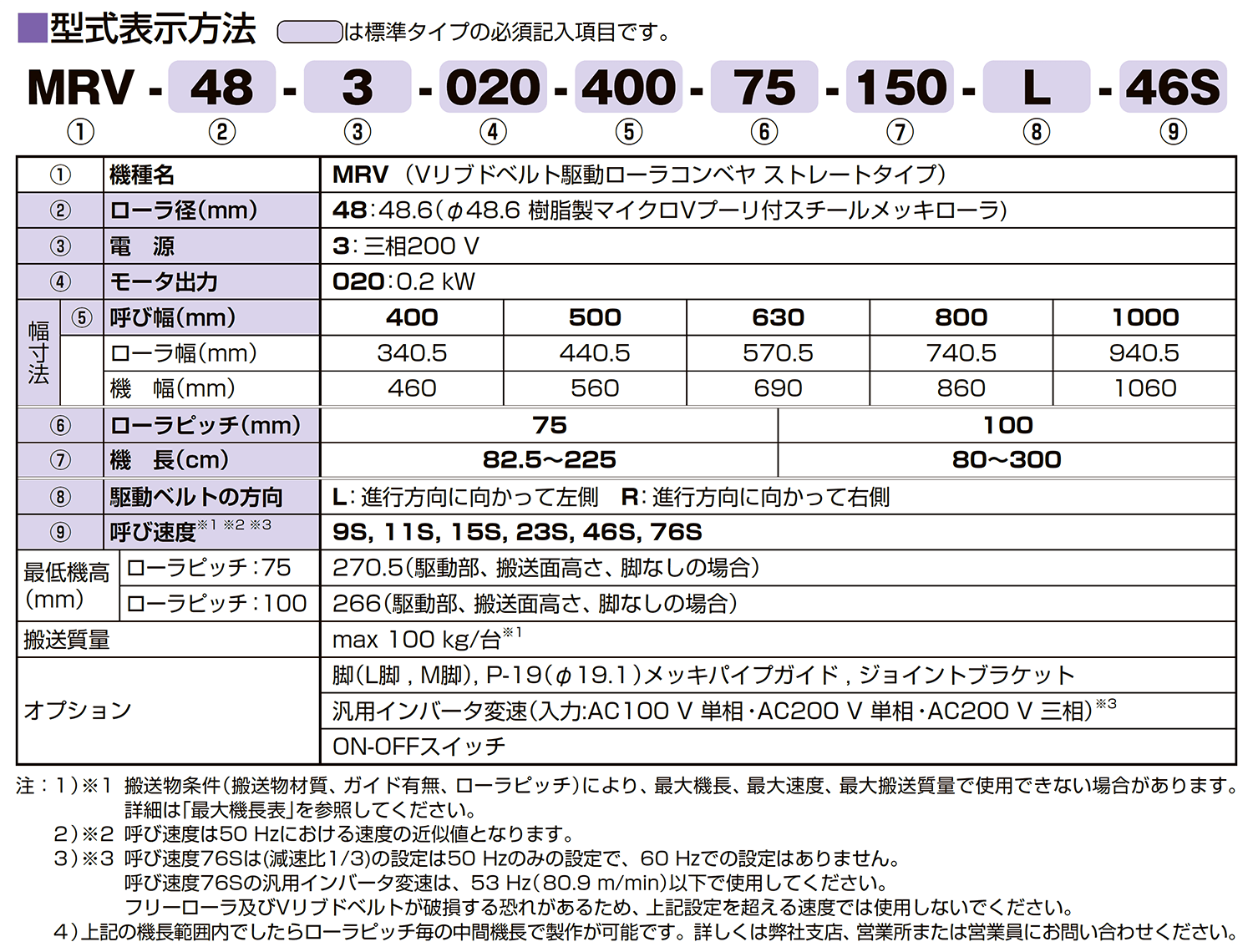

型式表示方法
■は標準タイプの必須記入事項です。

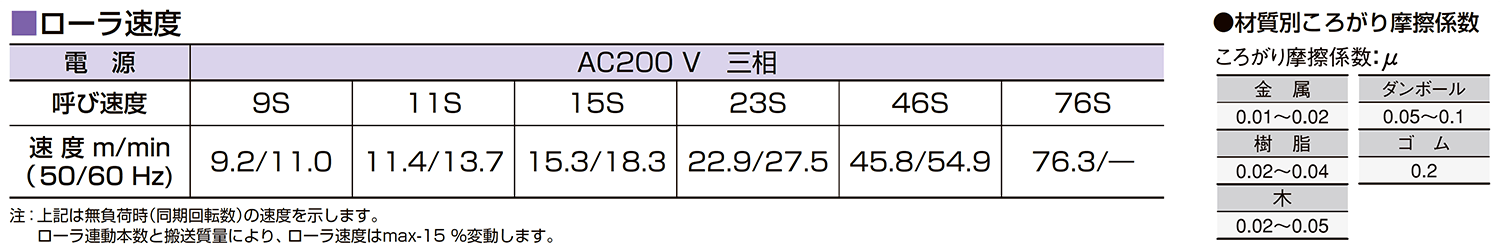

仕様

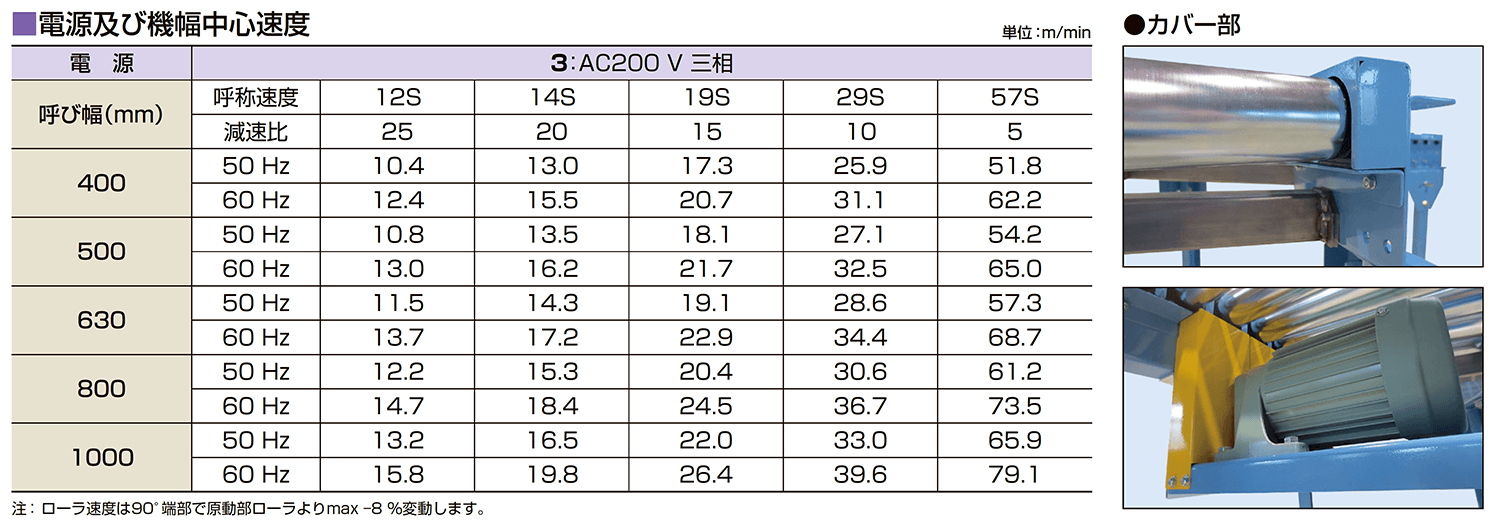

MRV カーブ R900
カーブタイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

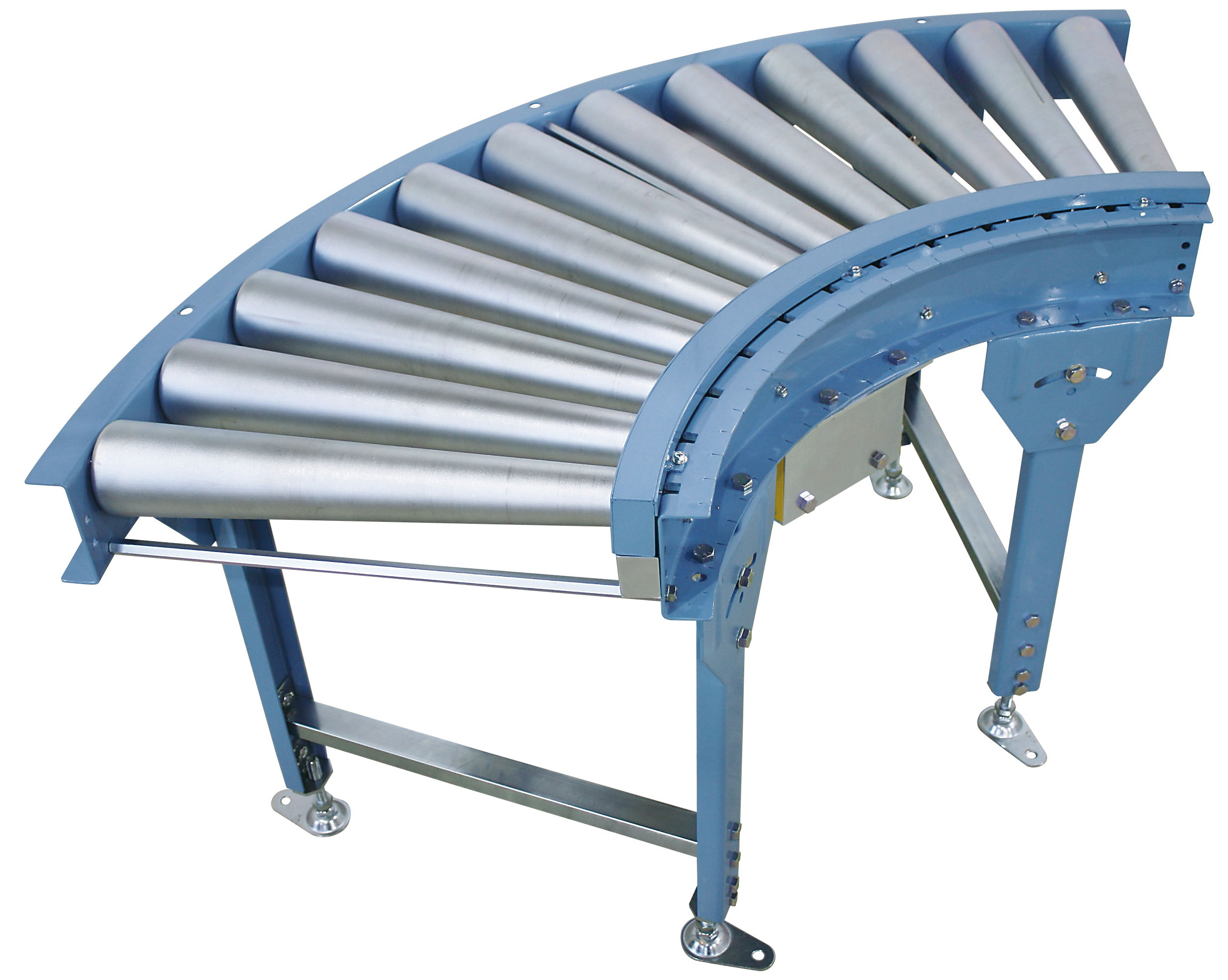

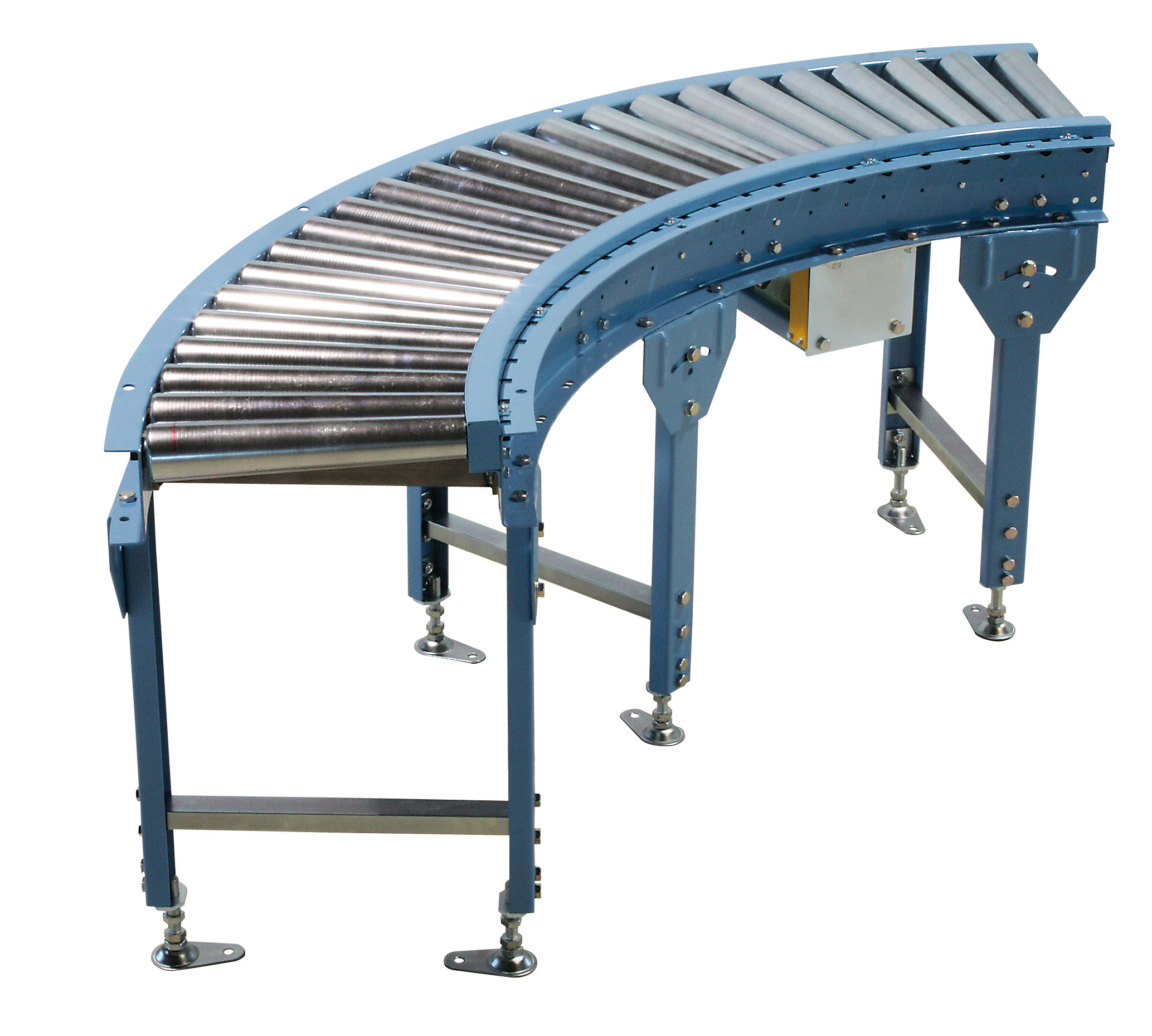

Vリブドベルト駆動方式を採用したカーブローラコンベヤです。駆動部全体をカバーで覆い、安全性を高めています。ACモータタイプ相当の内R900に対応します。

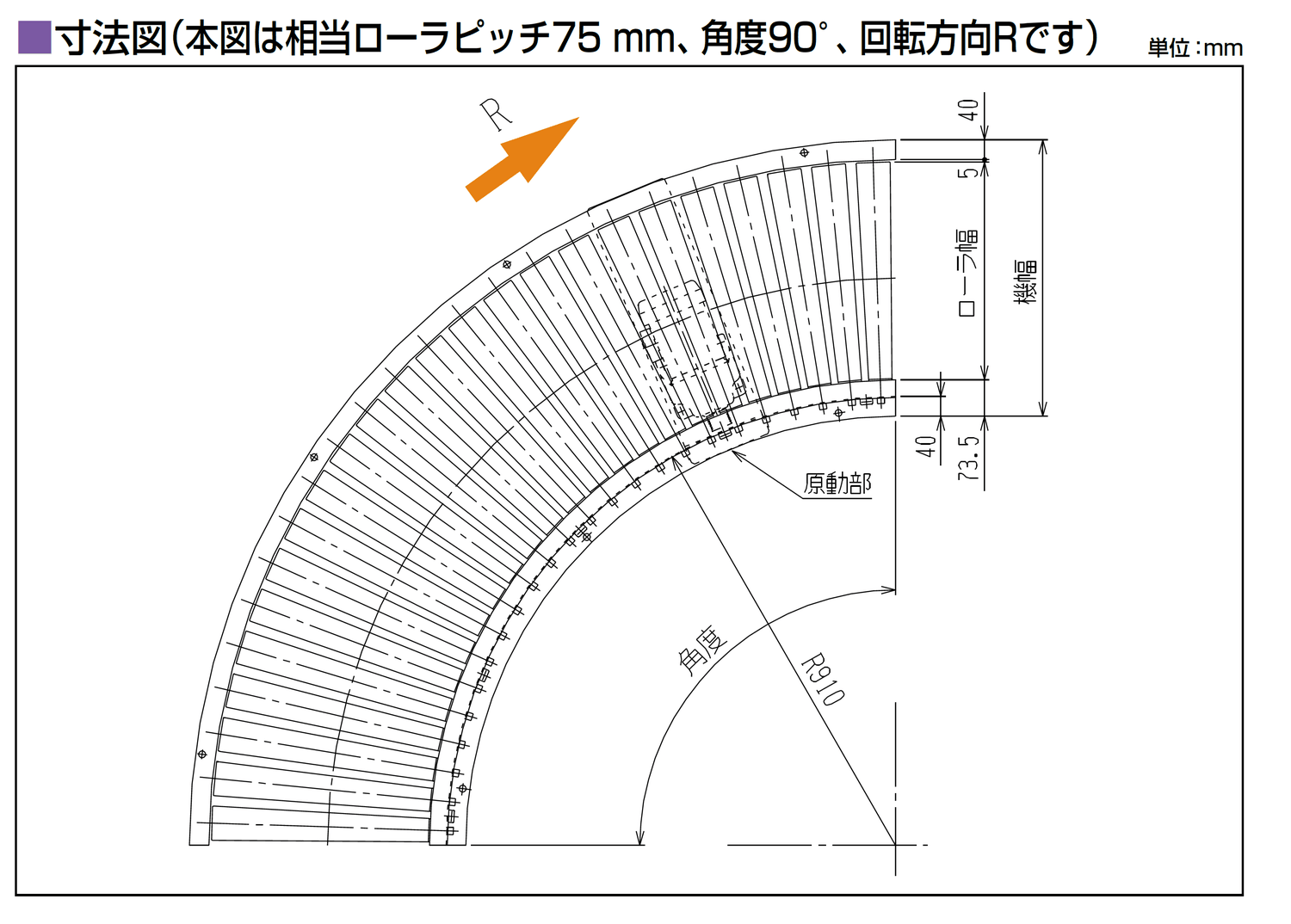

MRV カーブ R900

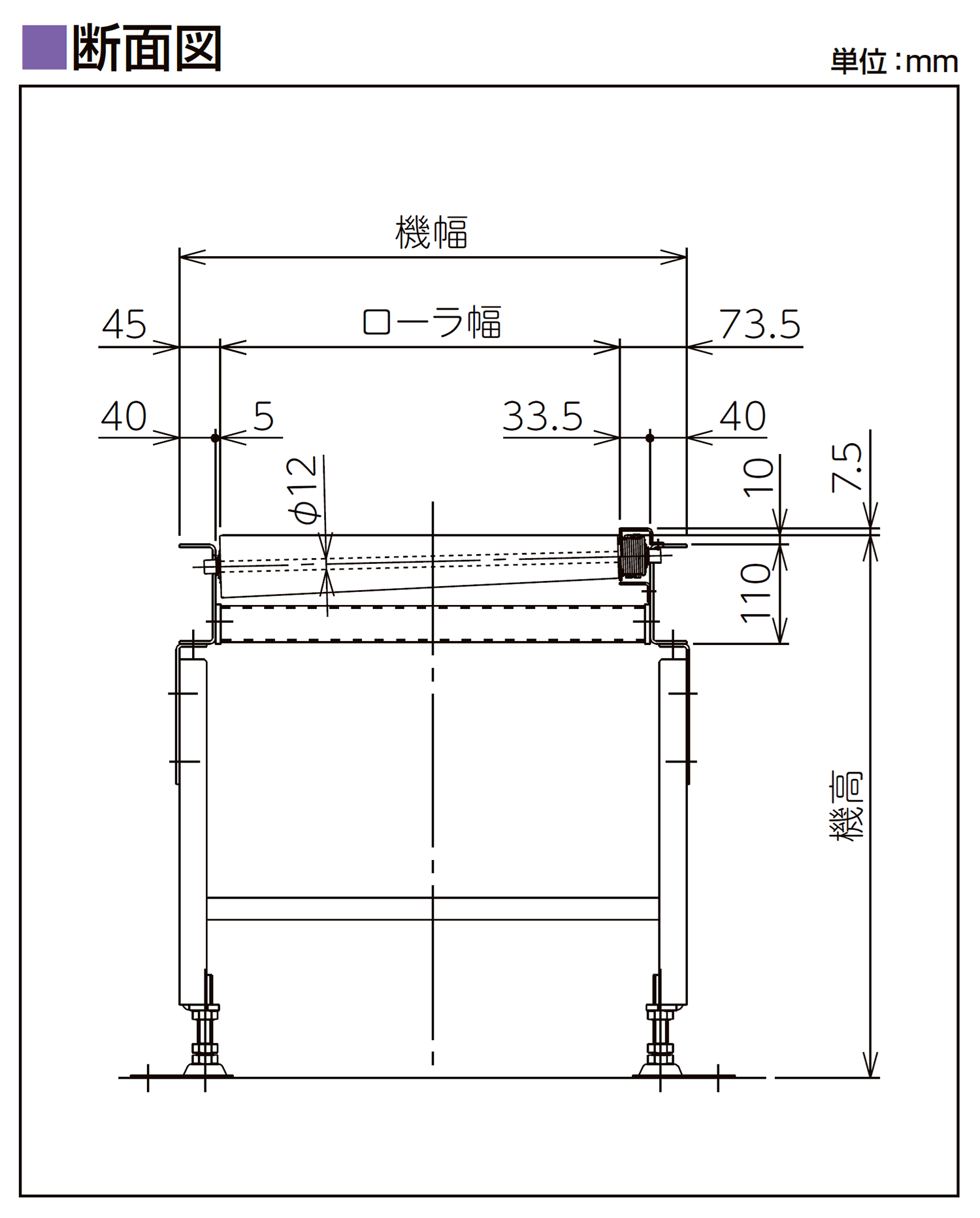

- 本体組立図：相当内R900 90°
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：相当内R900 60°
-
- 図面
-
- 2D-CAD
- 本体組立図：相当内R900 45°
-
- 図面
-
- 2D-CAD
- 本体組立図：相当内R900 30°
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 90° 呼び幅400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 90° 呼び幅500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 90° 呼び幅630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 90° 呼び幅800 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 90° 呼び幅1000 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 60° 呼び幅400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 60° 呼び幅500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 60° 呼び幅630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 60° 呼び幅800 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 60° 呼び幅1000 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 45° 呼び幅400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 45° 呼び幅500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 45° 呼び幅630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 45° 呼び幅800 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 45° 呼び幅1000 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 30° 呼び幅400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 30° 呼び幅500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 30° 呼び幅630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 30° 呼び幅800 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：相当内R900 30° 呼び幅1000 mm
-
- 図面
-
- 2D-CAD
- 脚：オプション(相当内R900 30°L脚M脚、相当内R500 45°60° L脚M脚)
-
- 図面
-
- 2D-CAD
MRV カーブ R900

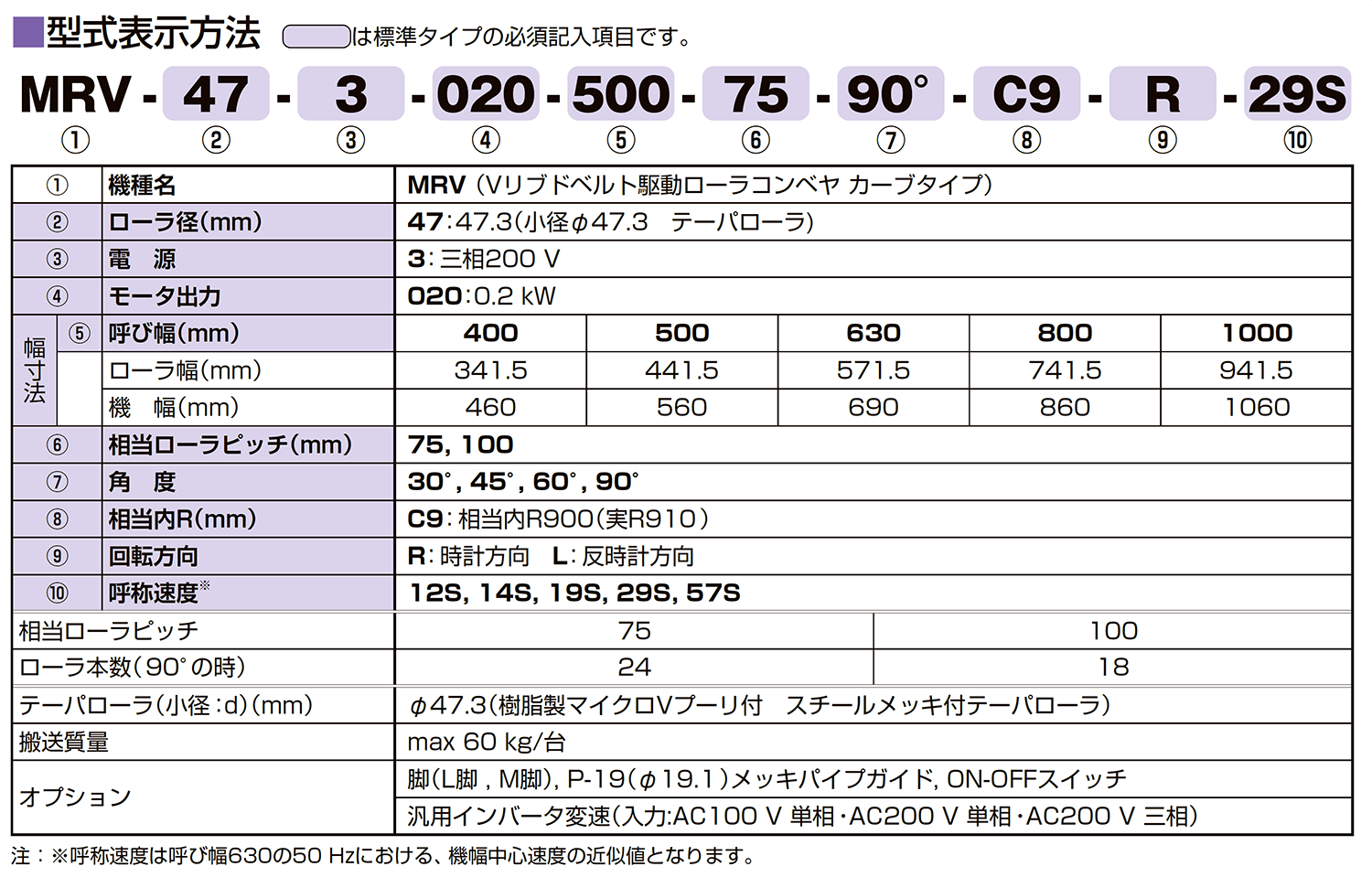

型式表示方法
■は標準タイプの必須記入事項です。
仕様

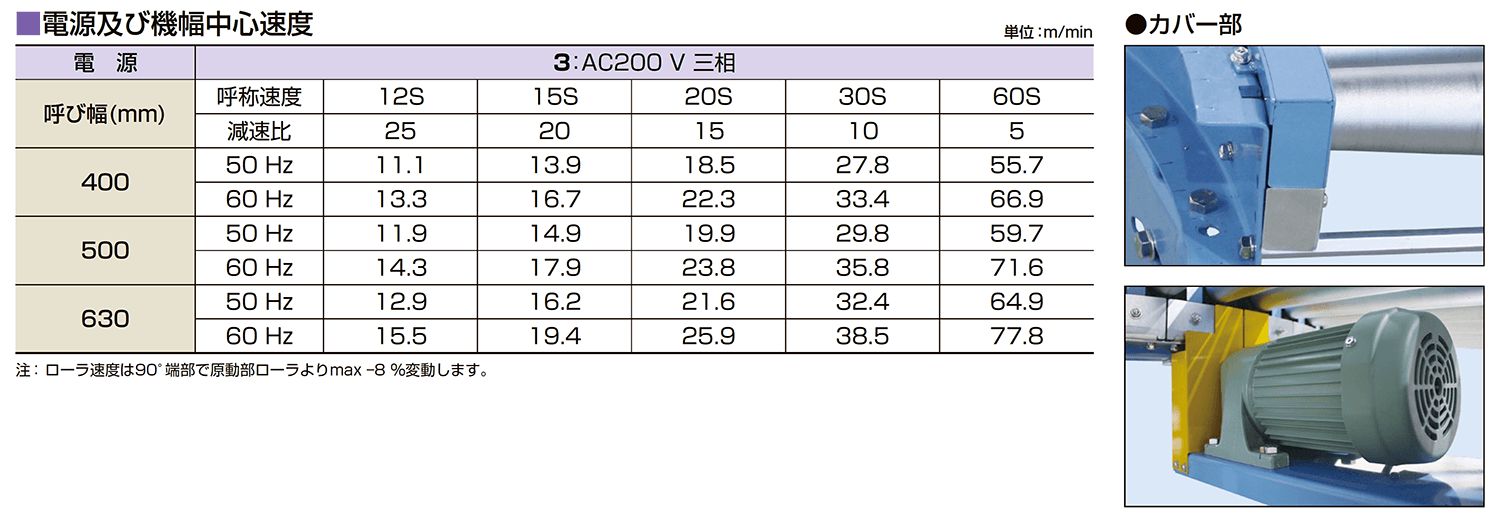

MRV カーブ R500
カーブタイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
Vリブドベルト駆動方式を採用したコンパクトタイプのカーブローラコンベヤです。駆動部全体をカバーで覆い、安全性を高めています。ACモータタイプ相当の内R500に対応します。

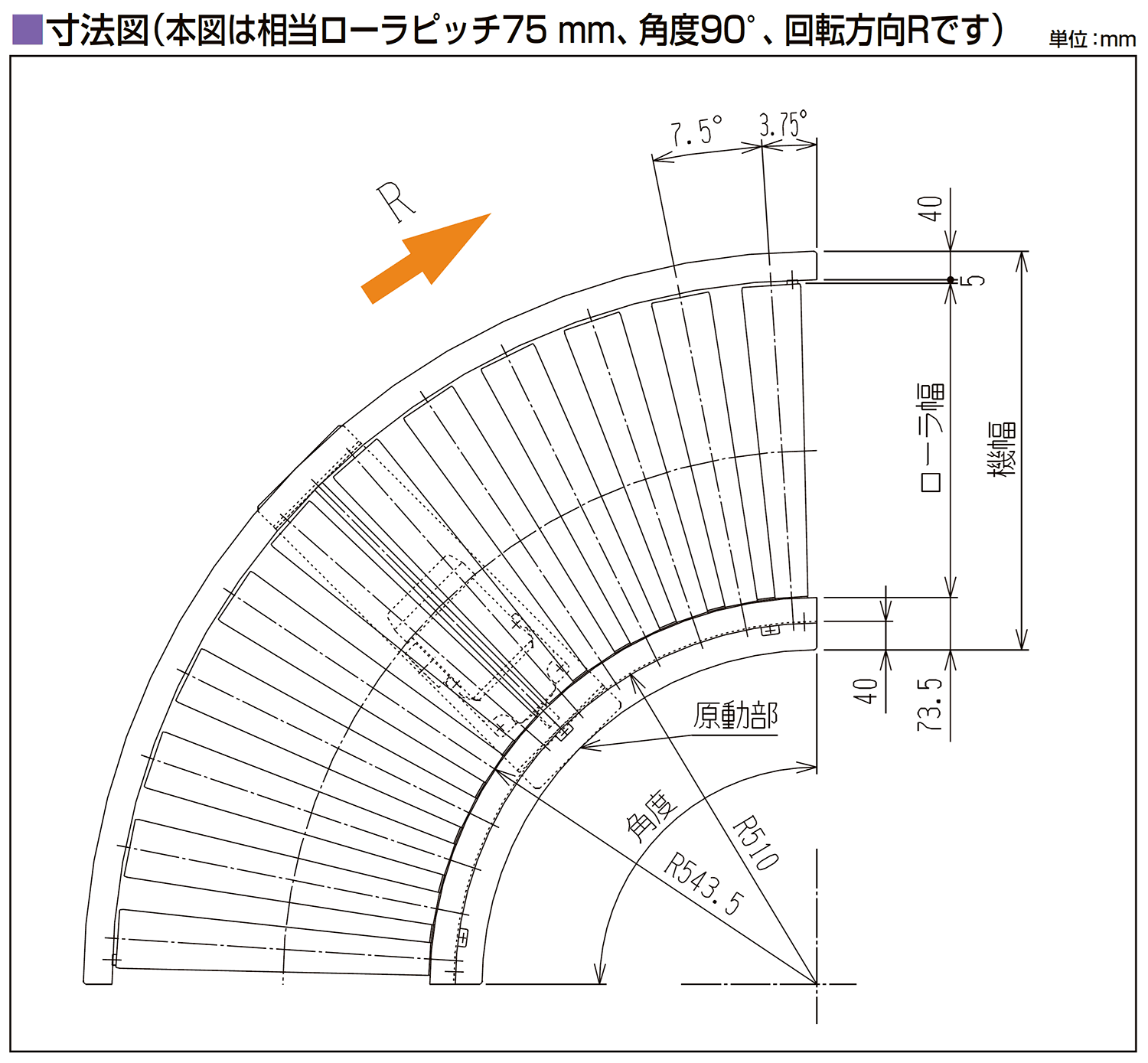

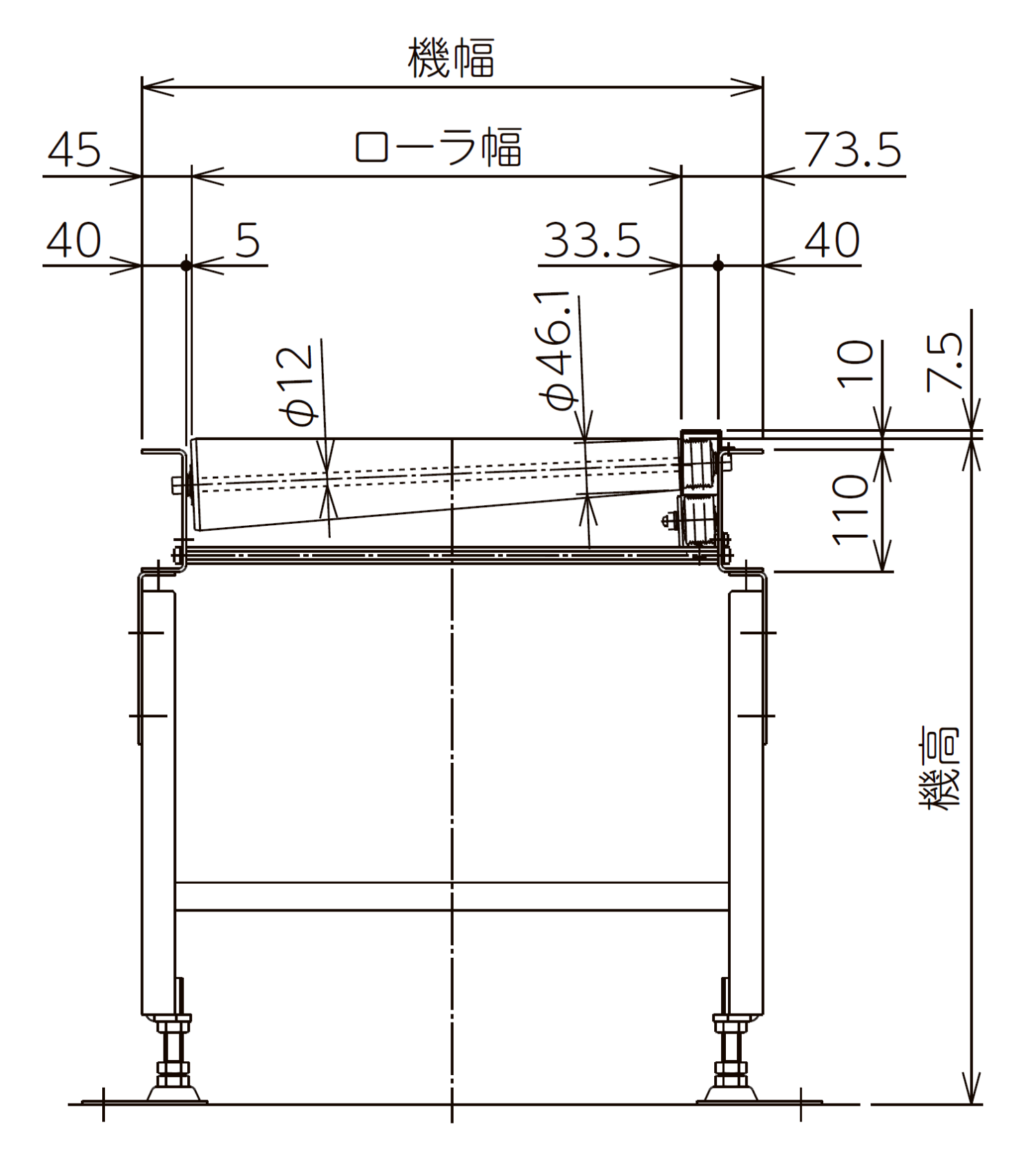

MRV カーブ R500
- 本体組立図：相当内R500 90°呼び幅400 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：相当内R500 90°呼び幅500 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：相当内R500 90°呼び幅630 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：相当内R500 60°呼び幅400 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：相当内R500 60°呼び幅500 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：相当内R500 60°呼び幅630 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：相当内R500 45°呼び幅400 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：相当内R500 45°呼び幅500 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：相当内R500 45°呼び幅630 mm
-
- 図面
-
- 2D-CAD
MRV カーブ R500

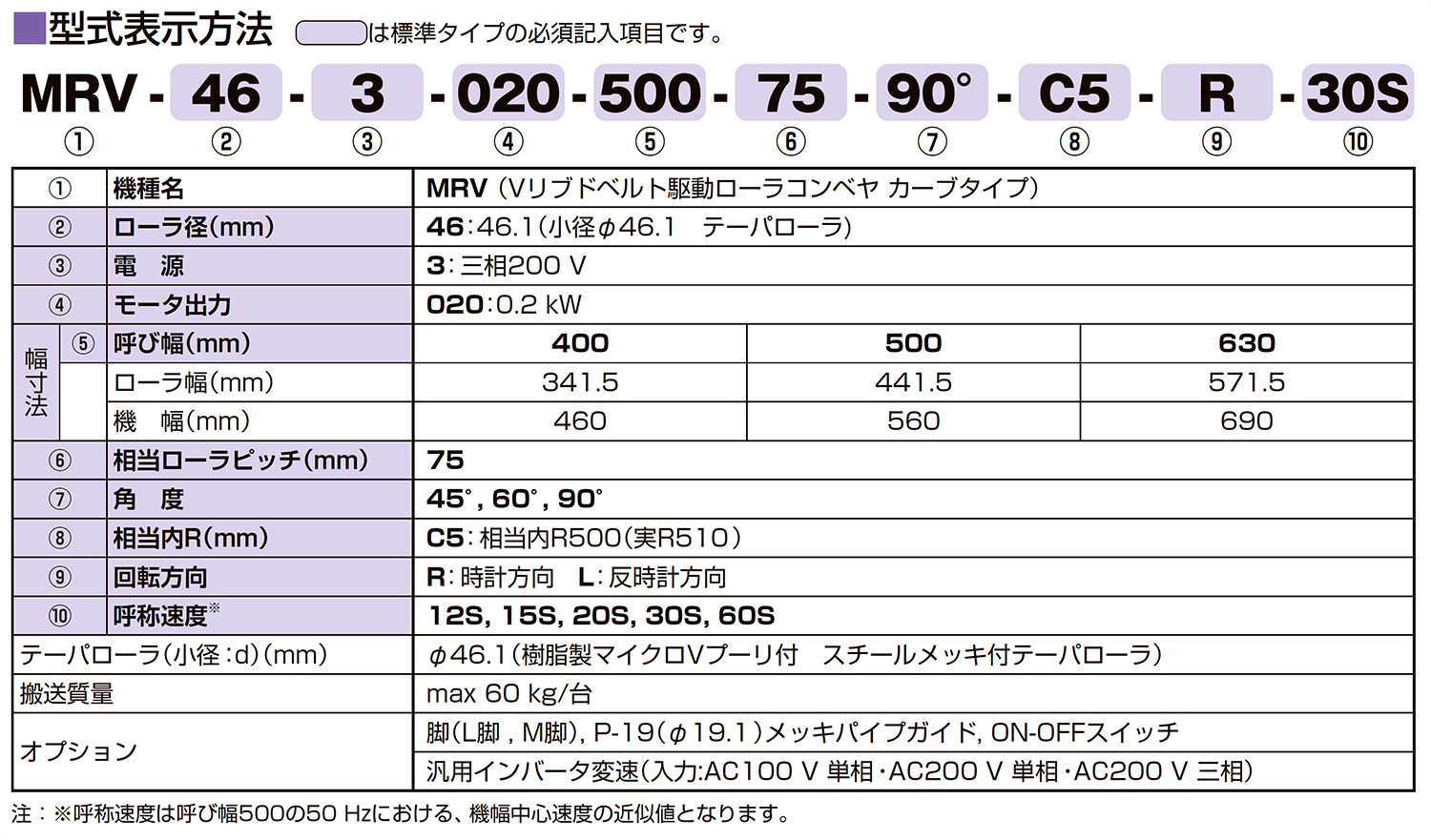

型式表示方法
■は標準タイプの必須記入事項です。
仕様
