MEM

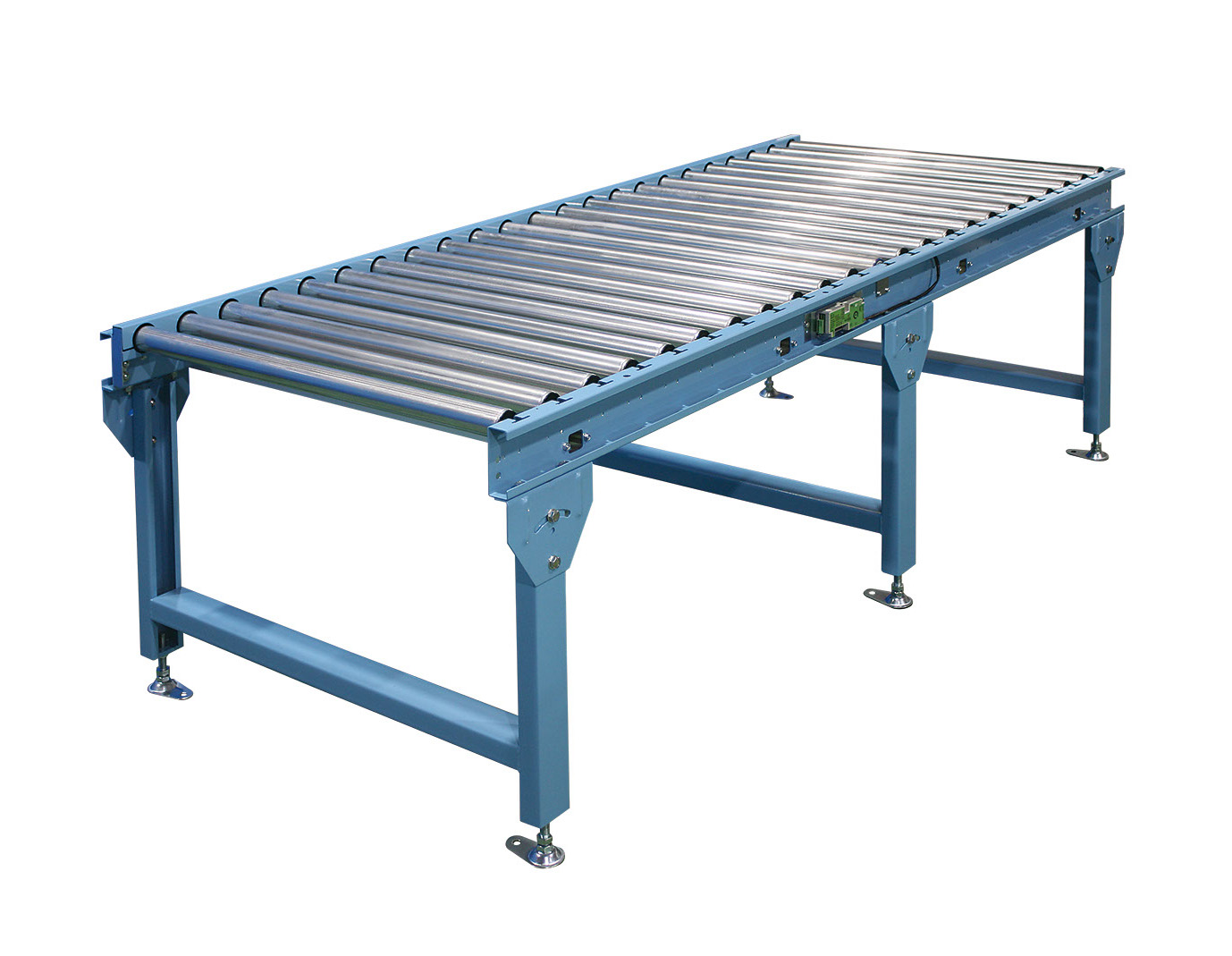

ゾーン制御モータローラコンベヤ
- 目安搬送質量
- 50 kg/バッファ
- 機長
- 60～300 cm
- フレーム
- 110×40×15×2.3
- 呼び幅
- 400～1000 mm
MEM ストレート
ストレートタイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
物流搬送現場に適した電気制御式DCモータローラコンベヤ。 ドライバの選択により、連続運転及びゼロプレッシャ運転(制御無、制御有)が可能で、安全性、操作性にも優れたコンベヤです。
MEM ストレート

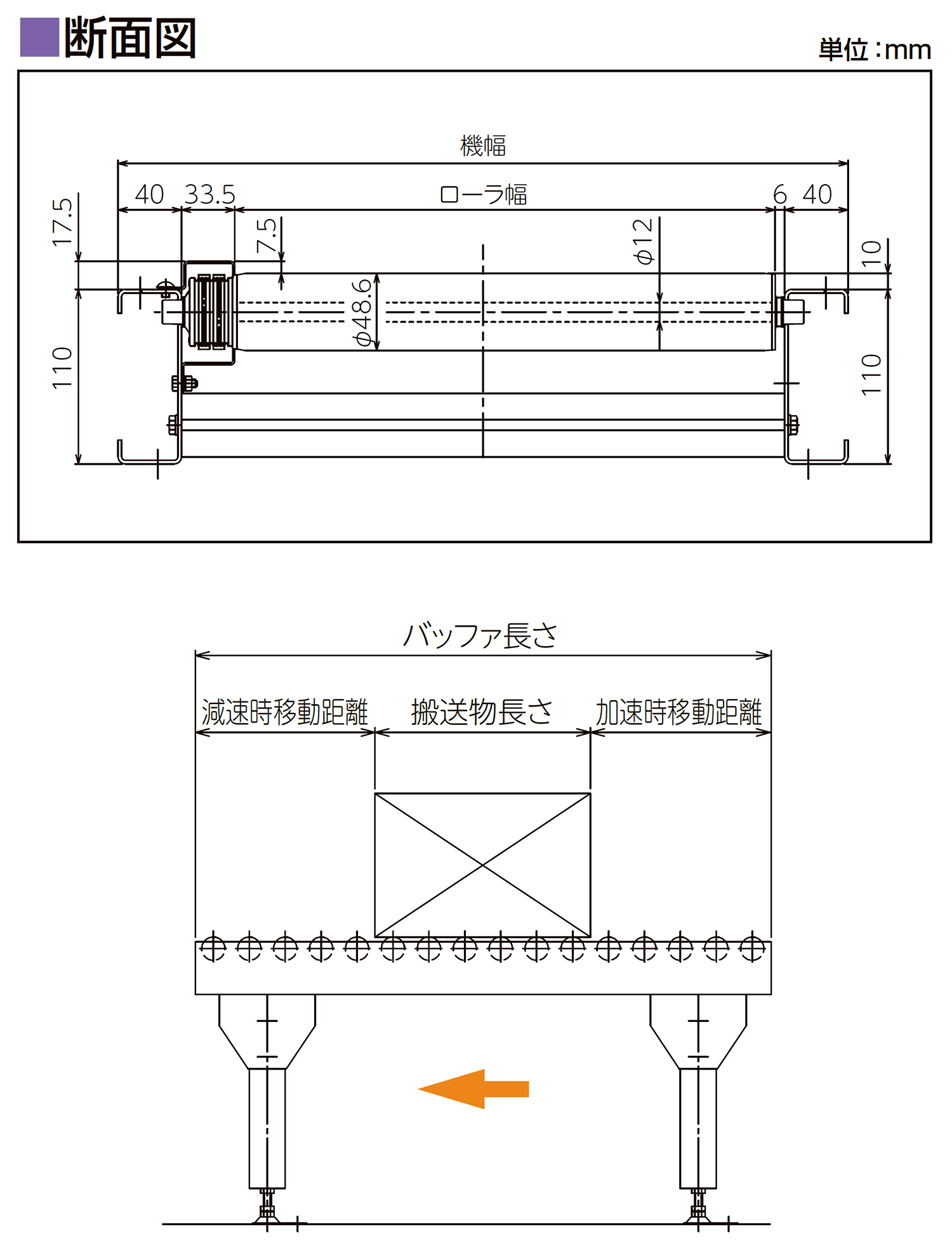

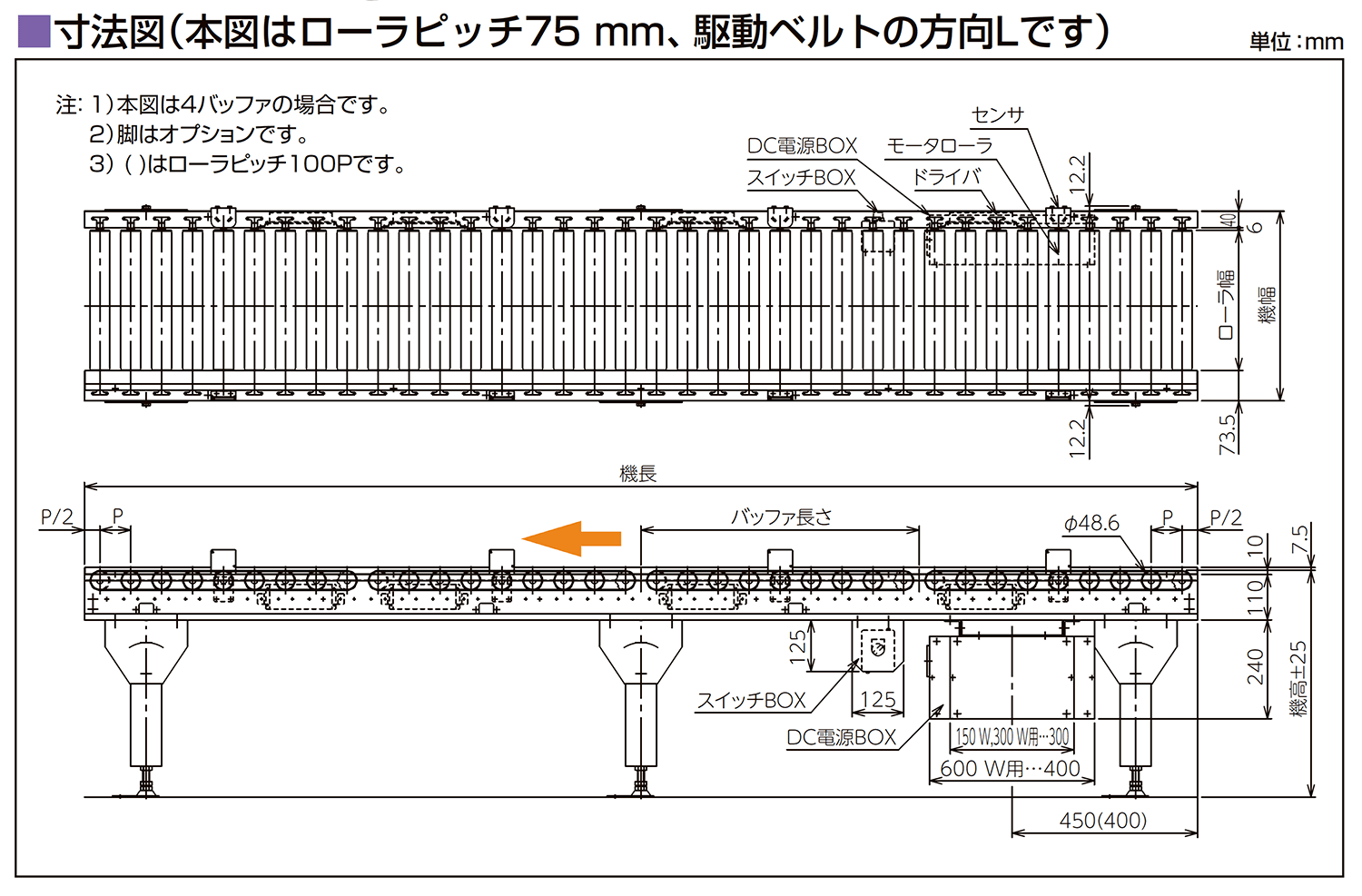

- 本体組立図：呼び幅 400 mm ～ 1000 mm、機長 60 cm以上300 cm 以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅400(ヘッドドライブ)、 呼びチェーンピッチ200)
-
- 図面
-
- 2D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅500 630(センタドライブ)、 呼びチェーンピッチ200)
-
- 図面
-
- 2D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅400(ヘッドドライブ) 、呼びチェーンピッチ300)
-
- 図面
-
- 2D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅500 630(センタドライブ)、 呼びチェーンピッチ300)
-
- 図面
-
- 2D-CAD
MEM ストレート

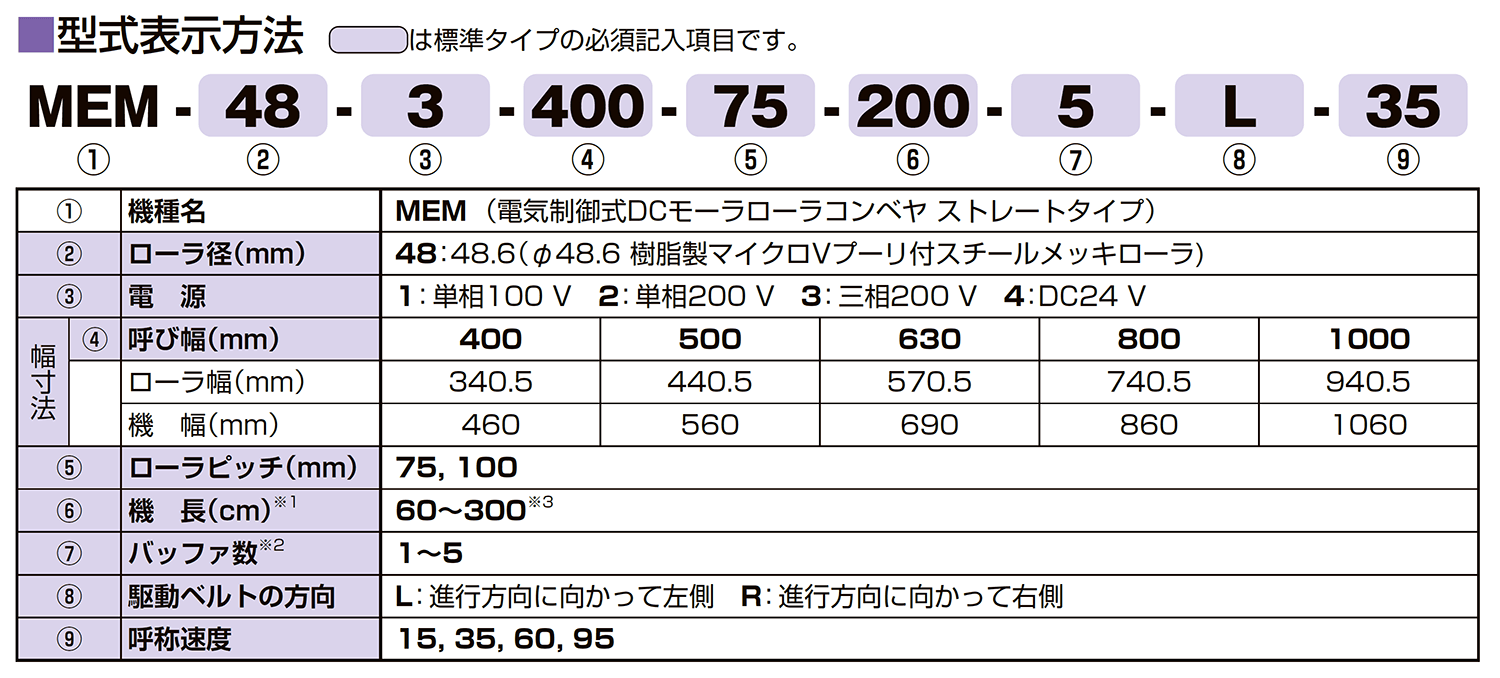

型式表示方法
■は標準タイプの必須記入事項です。

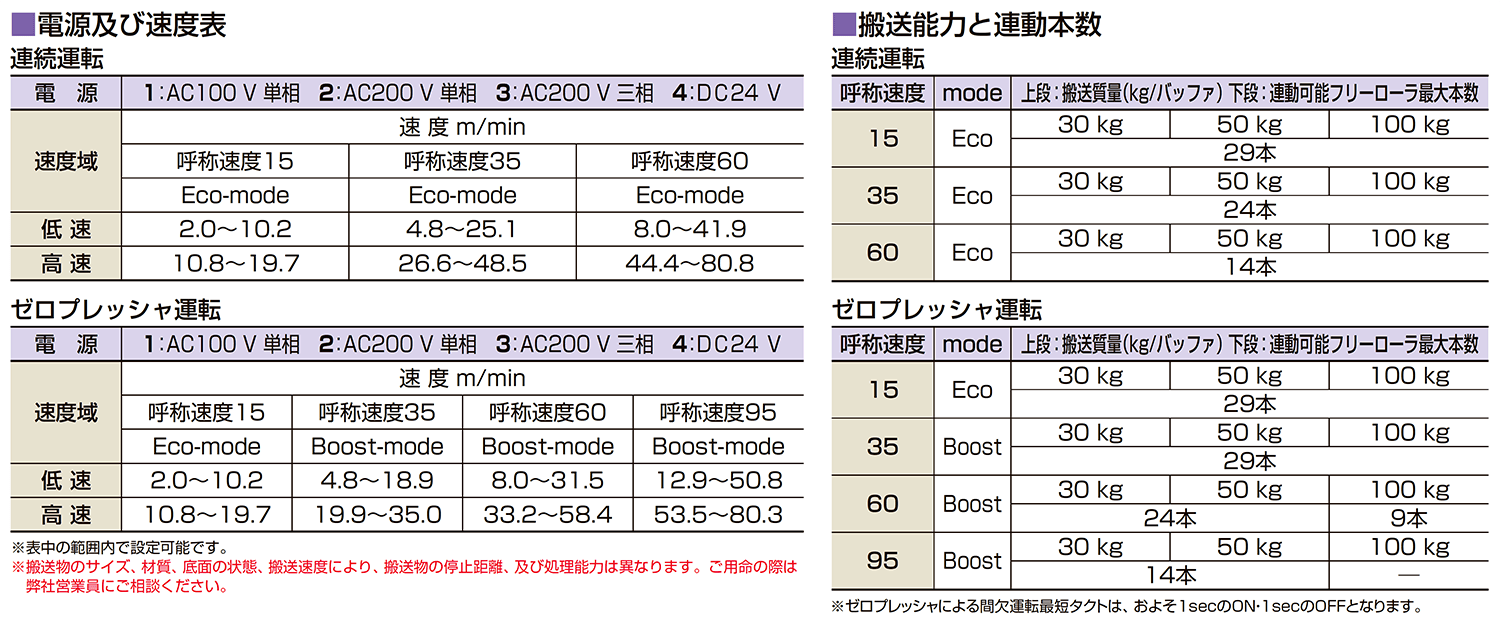

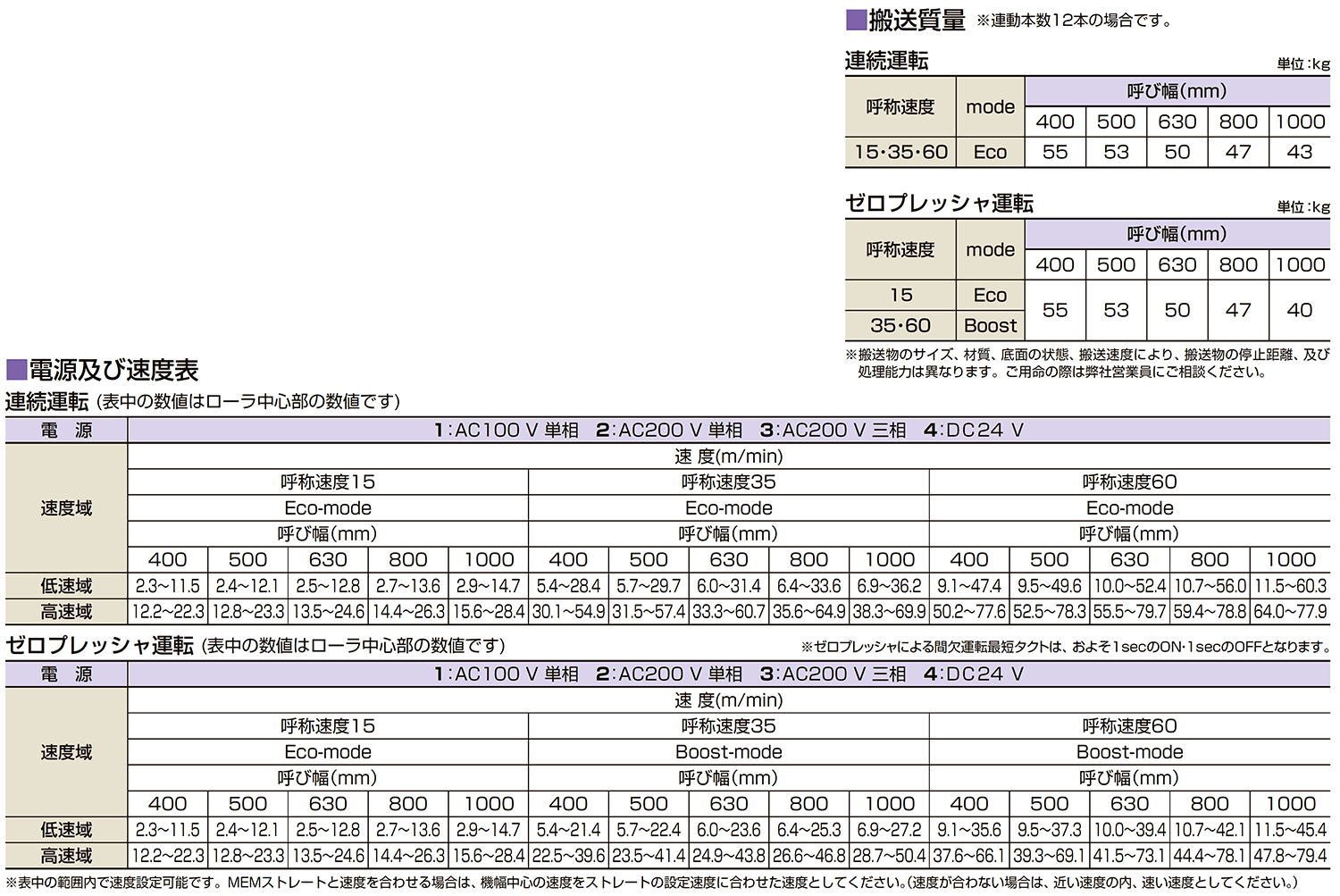

仕様
MEM カーブ
カーブタイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

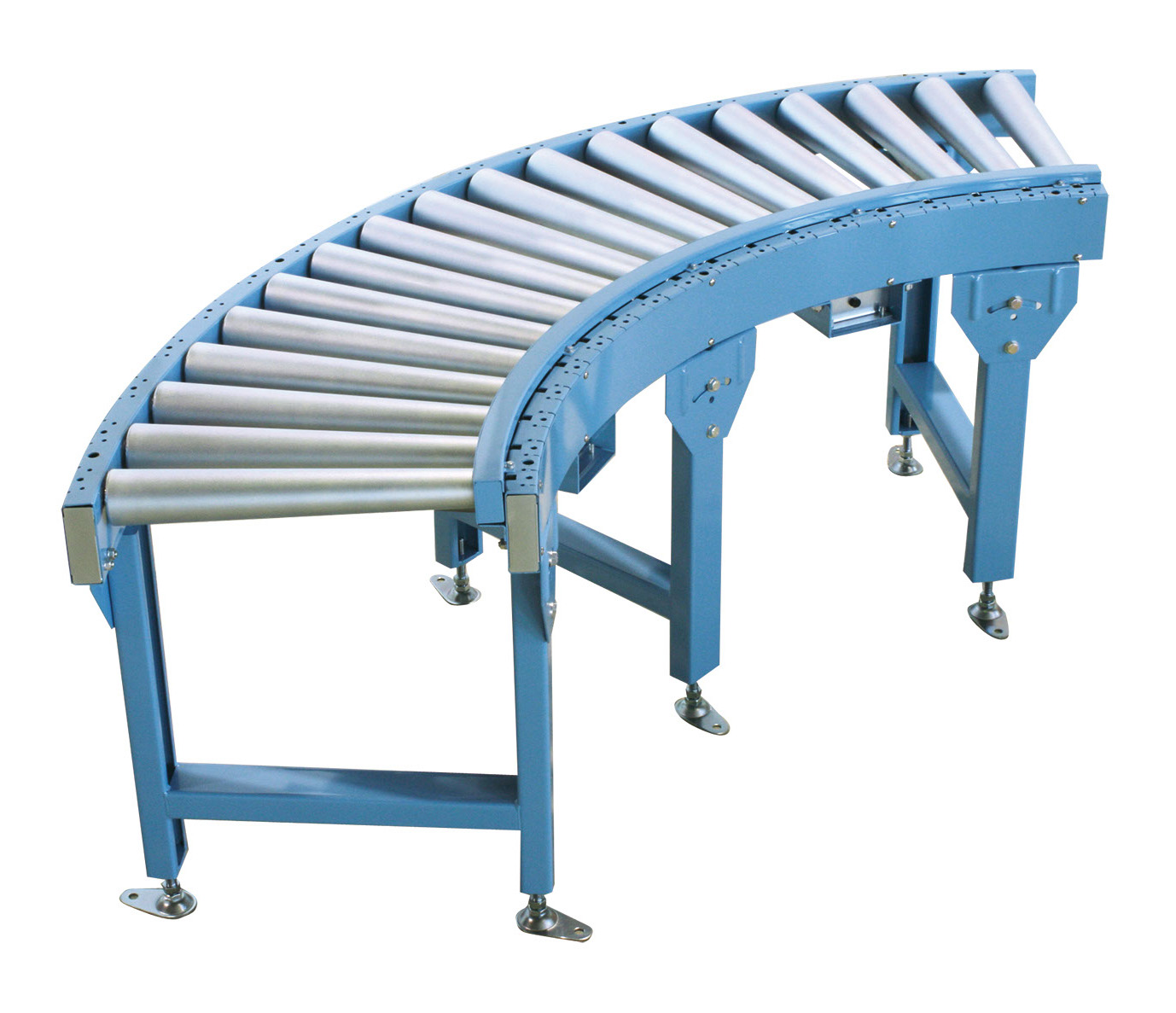

搬送ラインレイアウトをバラエティ豊かに演出します。
MEM カーブ

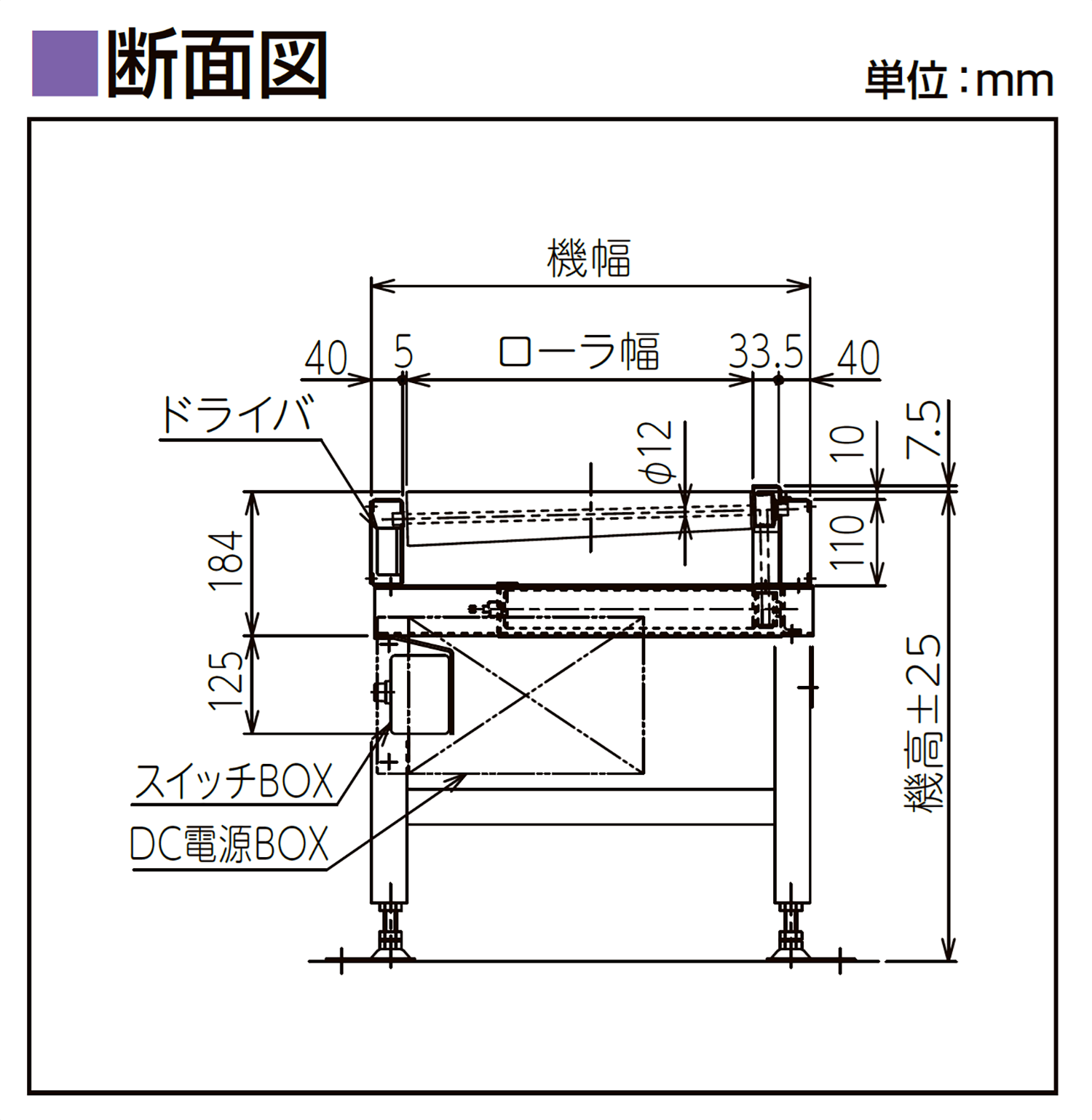

- 本体組立図：90°
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：60°
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：45°
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：30°
-
- 図面
-
- 2D-CAD
-
- 3D-CAD

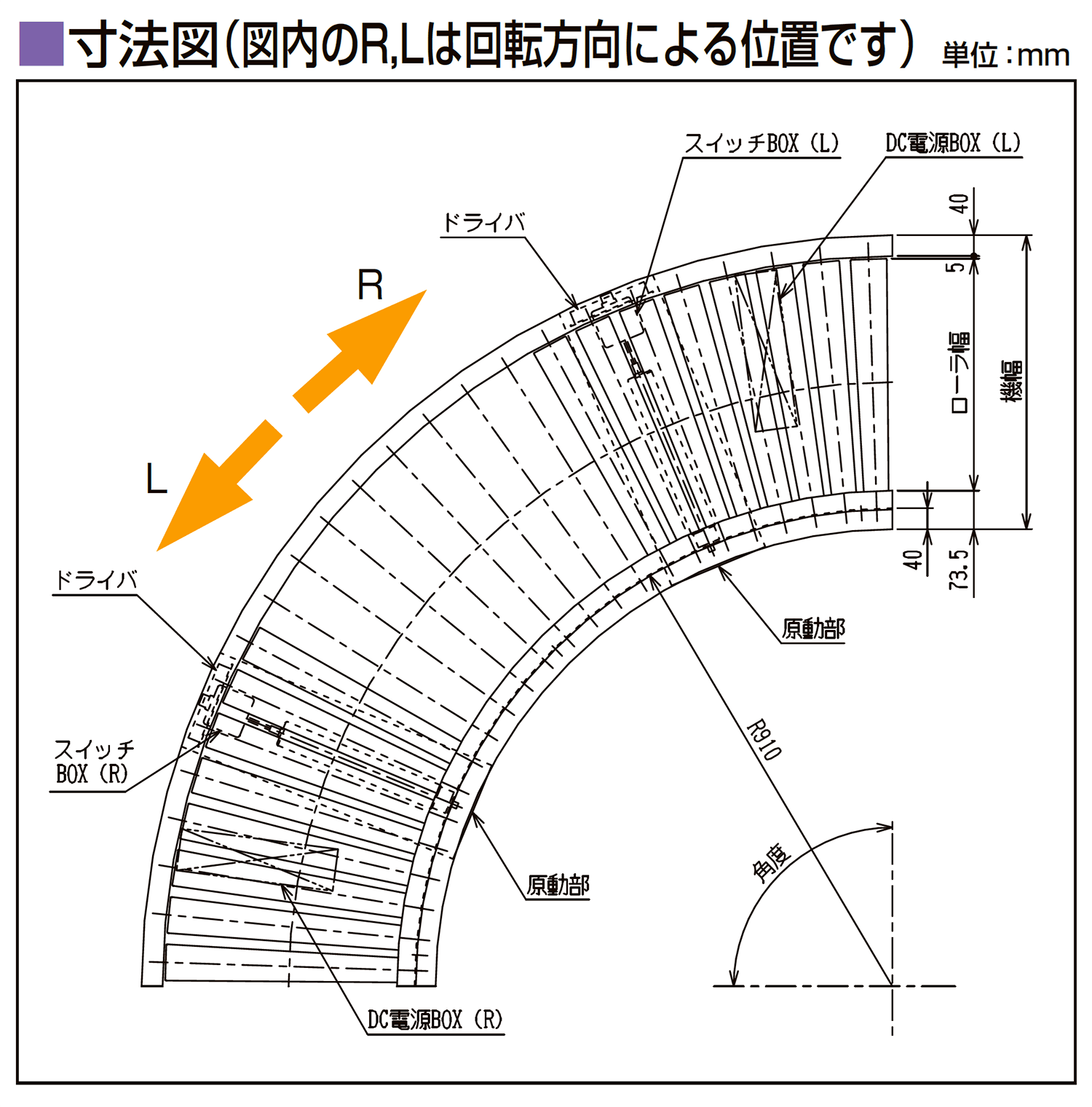

- レイアウト図：90° 呼び幅 400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：90° 呼び幅 500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：90° 呼び幅 630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：90° 呼び幅 800 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：90° 呼び幅 1000 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：60° 呼び幅 400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：60° 呼び幅 500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：60° 呼び幅 630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：60° 呼び幅 800 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：60° 呼び幅 1000 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：45° 呼び幅 400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：45° 呼び幅 500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：45° 呼び幅 630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：45° 呼び幅 800 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：45° 呼び幅 1000 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：30° 呼び幅 400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：30° 呼び幅 500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：30° 呼び幅 630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：30° 呼び幅 800 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：30° 呼び幅 1000 mm
-
- 図面
-
- 2D-CAD
MEM カーブ

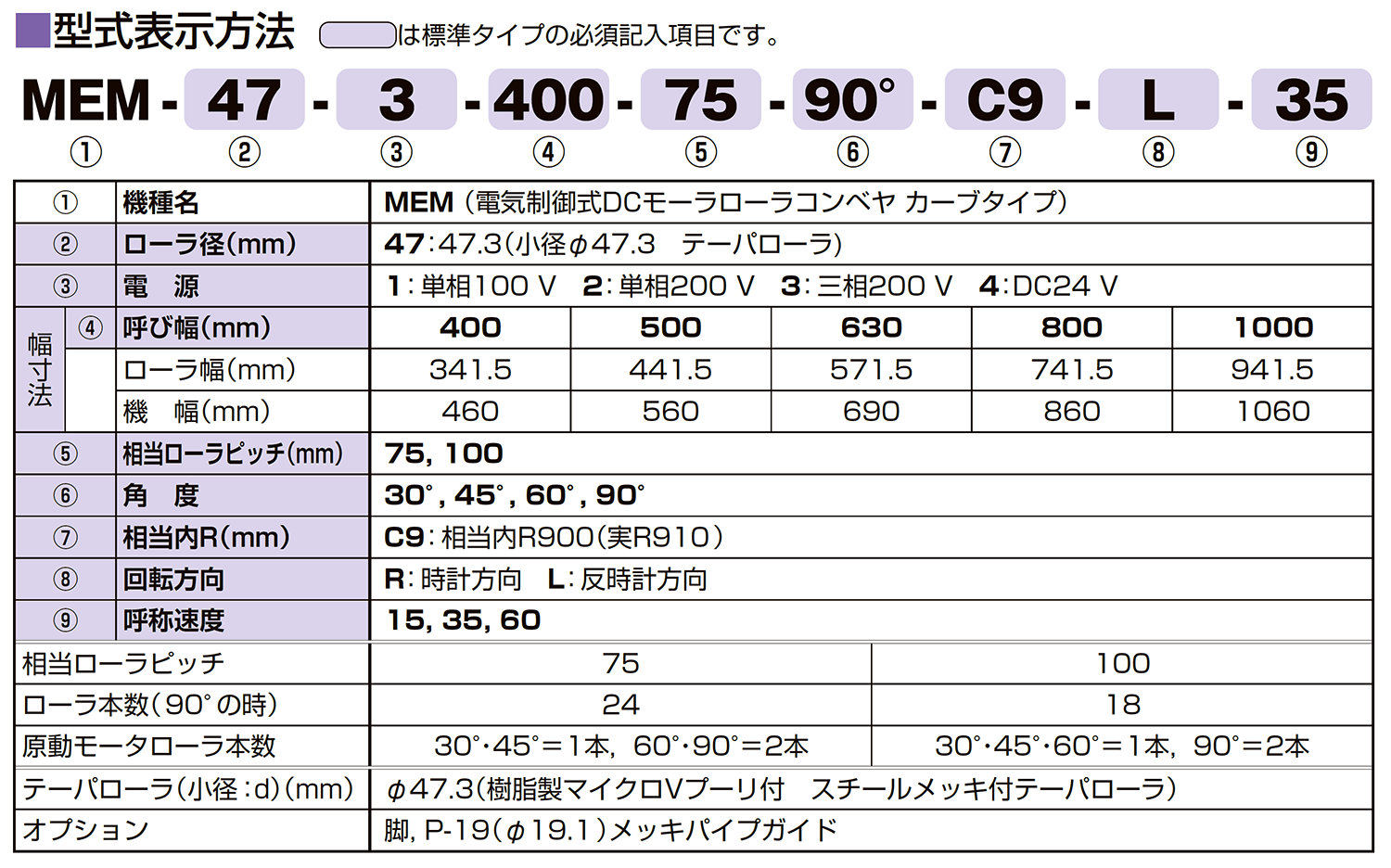

型式表示方法
■は標準タイプの必須記入事項です。
仕様
