MMX224
高速＆24時間運転対応タフネスベルトコンベヤ
- 目安搬送質量
- 35 kg/台
- ベルト幅
- 50～600 mm
- 機長
- 50～1000 cm
- テールローラ
- φ34 mm
MMX224 標準
標準（無記号）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

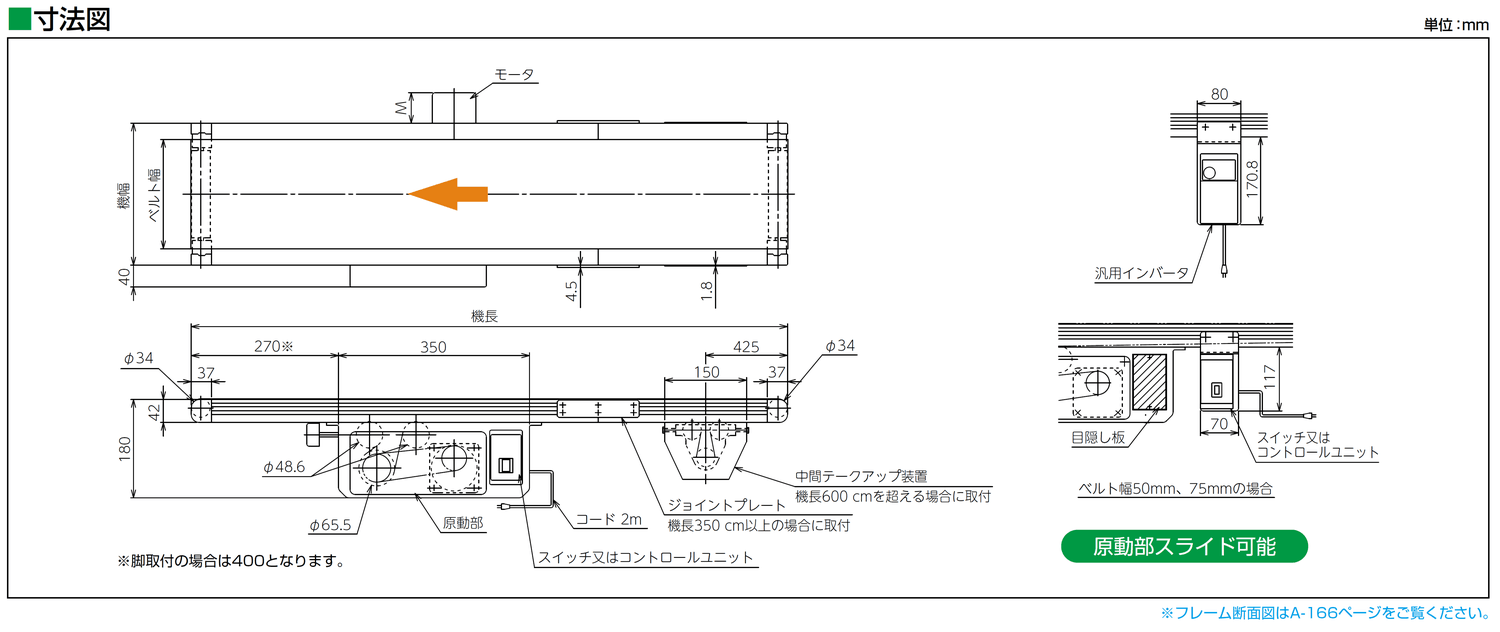

高速搬送と24時間運転に対応した、高性能・高品質コンベヤです。テールローラの露出を抑えた、安全性に配慮した構造です。
MMX224 標準
- 標準：ベルト幅 300 mm以下、機長 100 cm以上 350 cm未満
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 標準：ベルト幅 300 mm以下、機長 350 cm以上 600 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 標準：ベルト幅 300 mm以下、機長 600 cmを超え 1000 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 標準：ベルト幅 400～600 mm、機長 100 cm以上 350 cm未満
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 標準：ベルト幅 400～600 mm、機長 350 cm以上 600 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 標準：ベルト幅 400～600 mm以下、機長 600 cmを超え 1000 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- LED付：オプション(ベルト幅 200 mm以上 600 mm まで)
-
- 図面
-
- 2D-CAD
- LED付蛇行レス：オプション(ベルト幅 200 mm以上 600 mm まで）
-
- 図面
-
- 2D-CAD
- LED付：オプション(LEDパネル付コンベヤ 電源ボックスタイプ適応表)
-
- 図面
-
- 2D-CAD
- オートコントロールユニット：オプション(フレーム側面取付図)
-
- 図面
-
- 2D-CAD
- X型フレーム用ガイド：オプション(G1 PG1)
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- X型フレーム用ガイド：オプション(G2 G3 G4 G5 G6 G7-P G7 G8 AG1 AG5 AG7-P AG7 PG5 PG7-P PG7)
-
- 図面
-
- 2D-CAD
- X型フレーム用ガイド：オプション(SG1 SG1-A SG2 SG2-A SG3 SG3-A SG4 SG4-A SG5 SG5-A SG6 SG6-A)
-
- 図面
-
- 2D-CAD
- 水平脚 AS型(スタンド)：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 S型：オプション
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 水平脚 I型：オプション
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 水平脚 HA1型：オプション
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 水平脚 HSA1型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 HTA1型：オプション
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 水平脚 HLA1型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 SC型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 IC型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HC1型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HAC1型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HSC1型：オプション
-
- 図面
-
- 2D-CAD
- アジャスト・キャスタ付脚 HSAC1型：オプション
-
- 図面
-
- 2D-CAD
- 原動下脚 SD型：オプション
-
- 図面
-
- 2D-CAD
- 原動下脚 SD2型：オプション
-
- 図面
-
- 2D-CAD
- 原動下脚 SD2P型：オプション
-
- 図面
-
- 2D-CAD
- 原動下脚 HD型：オプション
-
- 図面
-
- 2D-CAD
MMX224 標準

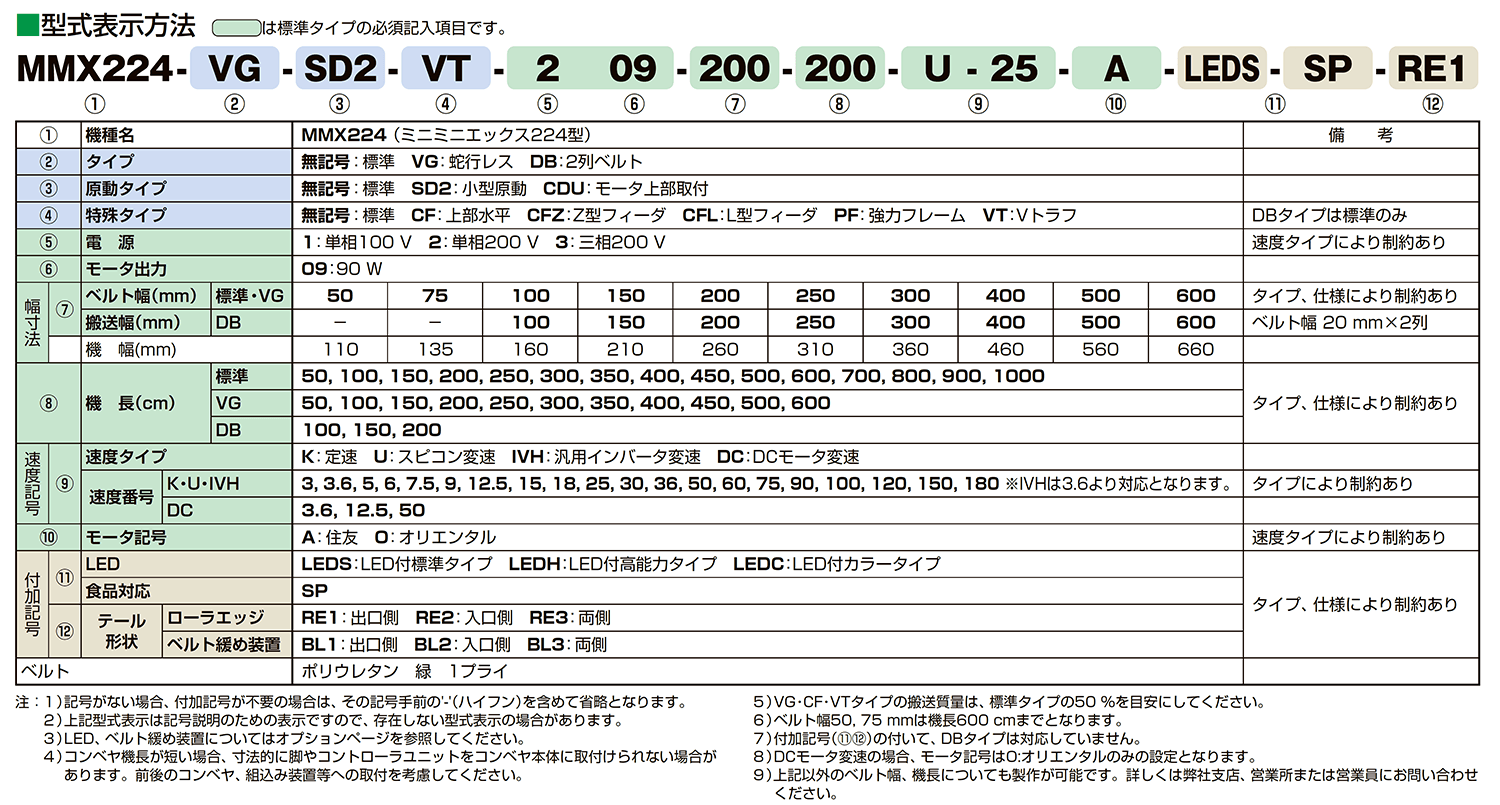

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MMX224-VG
蛇行レス（VG）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

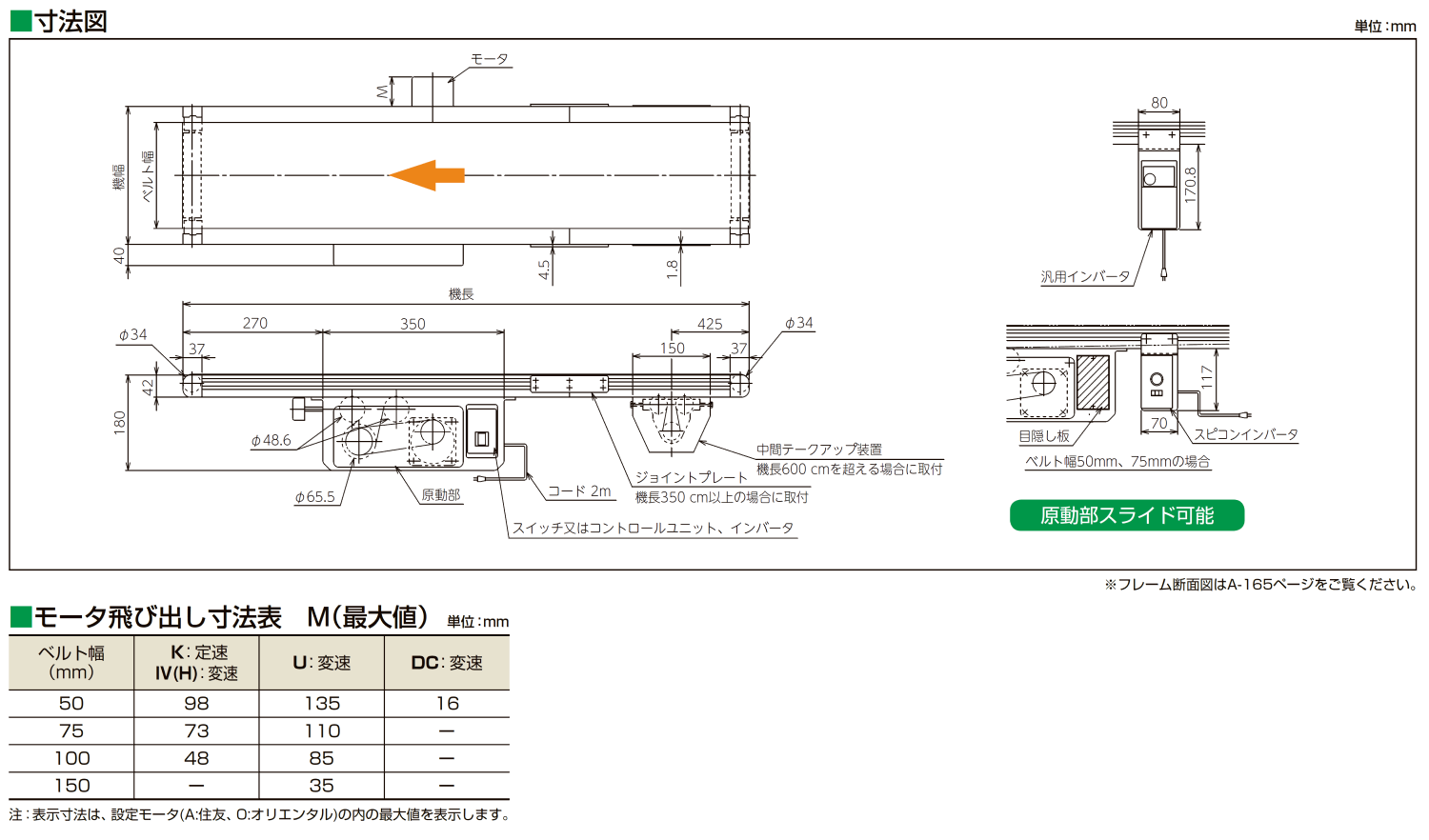

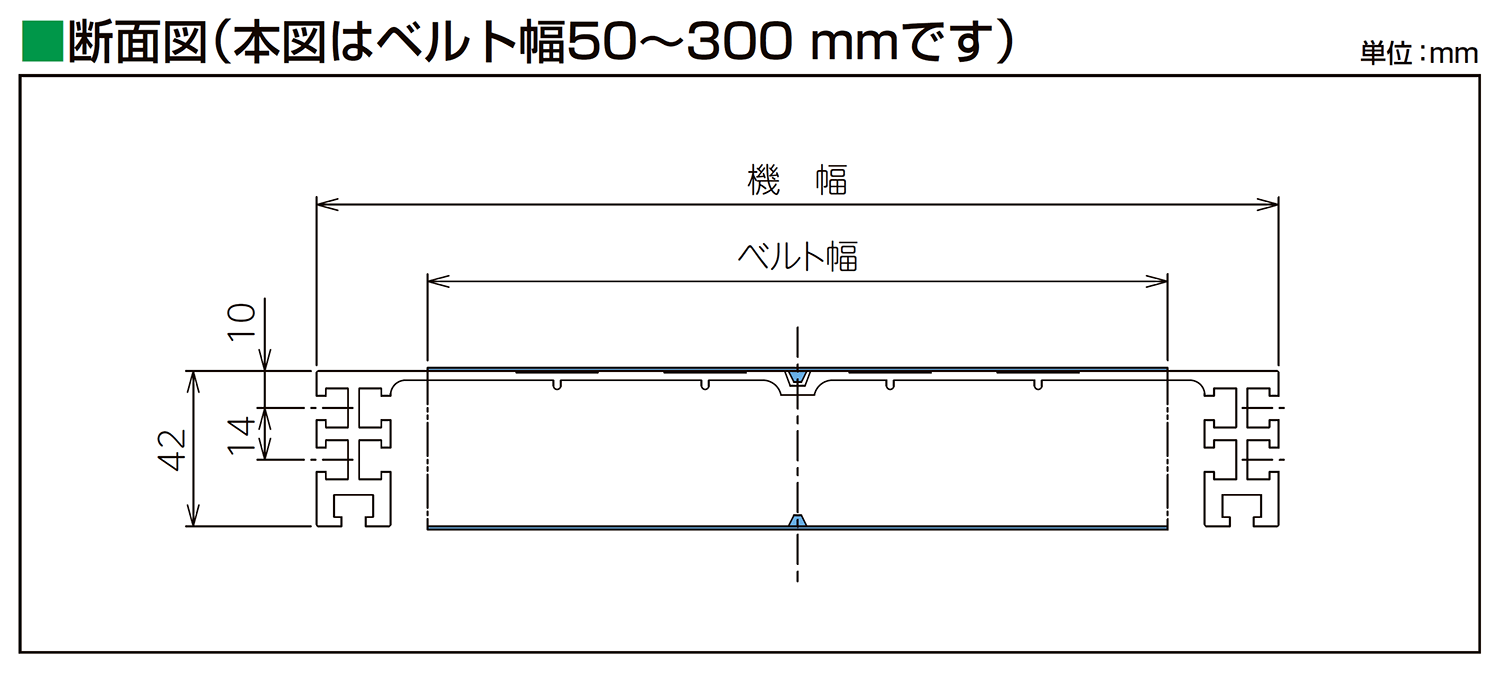

蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
MMX224-VG
- 蛇行レス(VG)：VGベルト幅 300 mm以下、機長 100 cm以上 350 cm未満
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 蛇行レス(VG)：VGベルト幅 300 mm以下、機長 350 cm以上 600 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 蛇行レス(VG)：VGベルト幅 400～600 mm、機長 100 cm以上 350 cm未満
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 蛇行レス(VG)：VGベルト幅 400～600 mm、機長 350 cm以上 600 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MMX224-VG
MMX224-DB
2列ベルト（DB）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

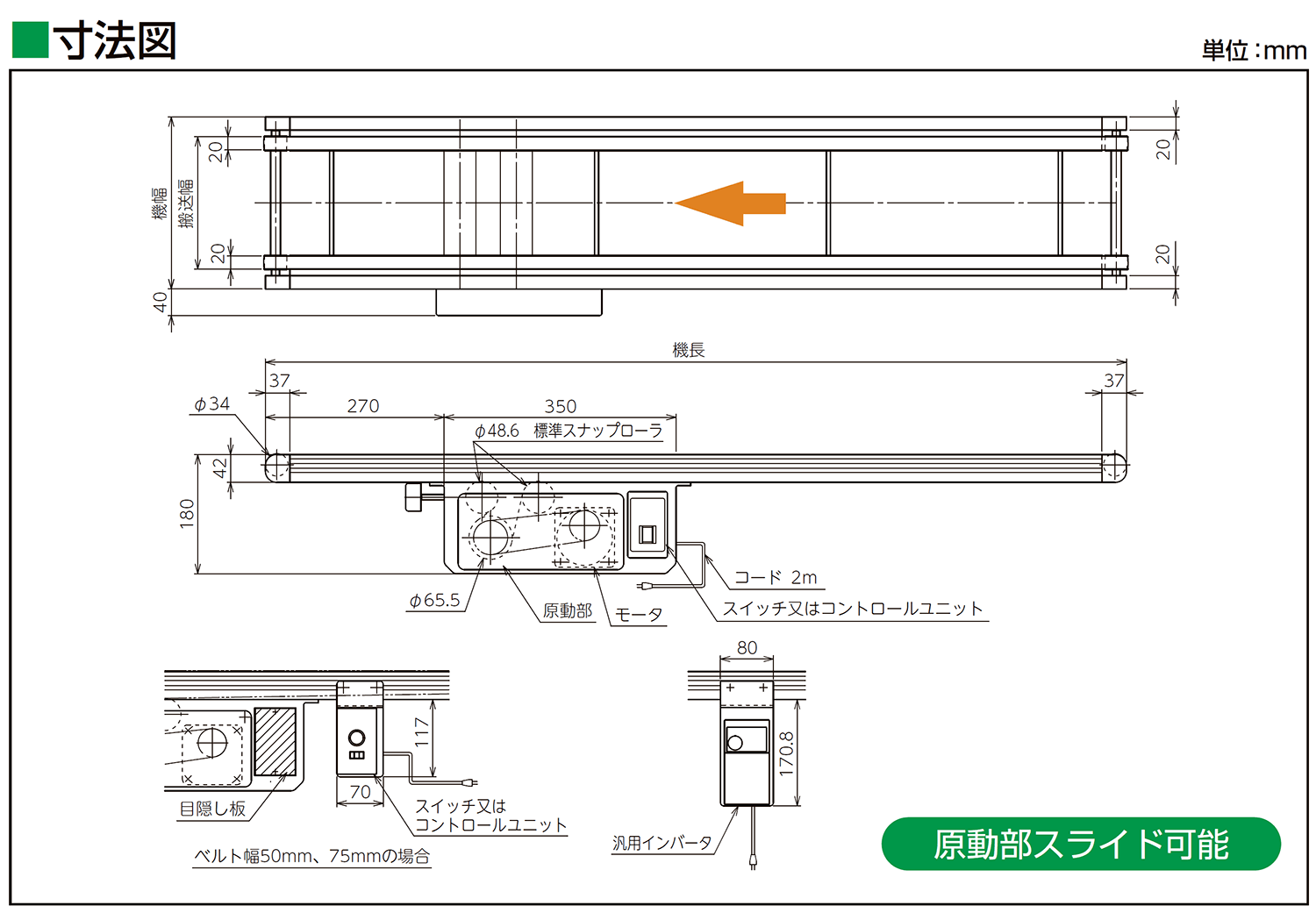

2列ベルト（DB）タイプです。左右両側に配置した20mm幅の2列ベルトでワークを搬送するため、搬送面中央を空けた構造です。センサや治具など、各種機器の取り付けが容易です。

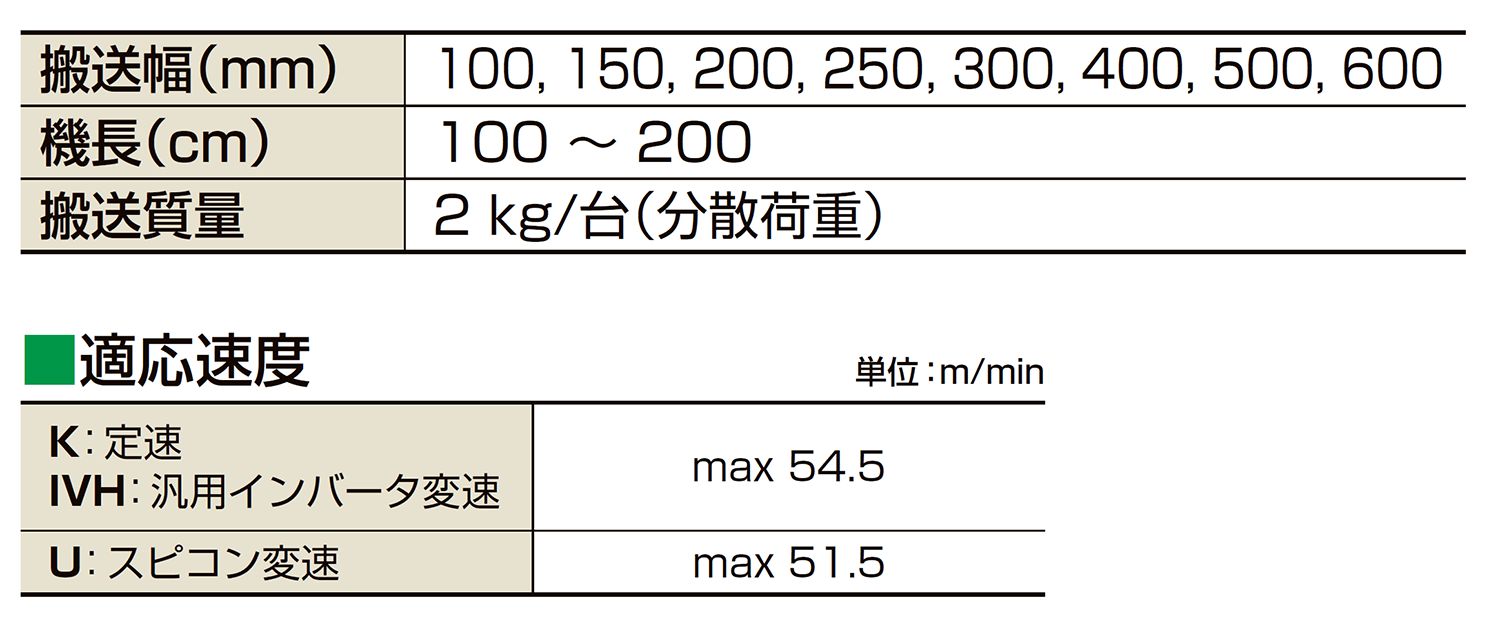

仕様表
MMX224-DB
- 2列ベルト(DB)：DB 搬送幅 600 mm以下、機長 100 cm～ 200 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MMX224-DB
MMX224-SD2
小型原動（SD2）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

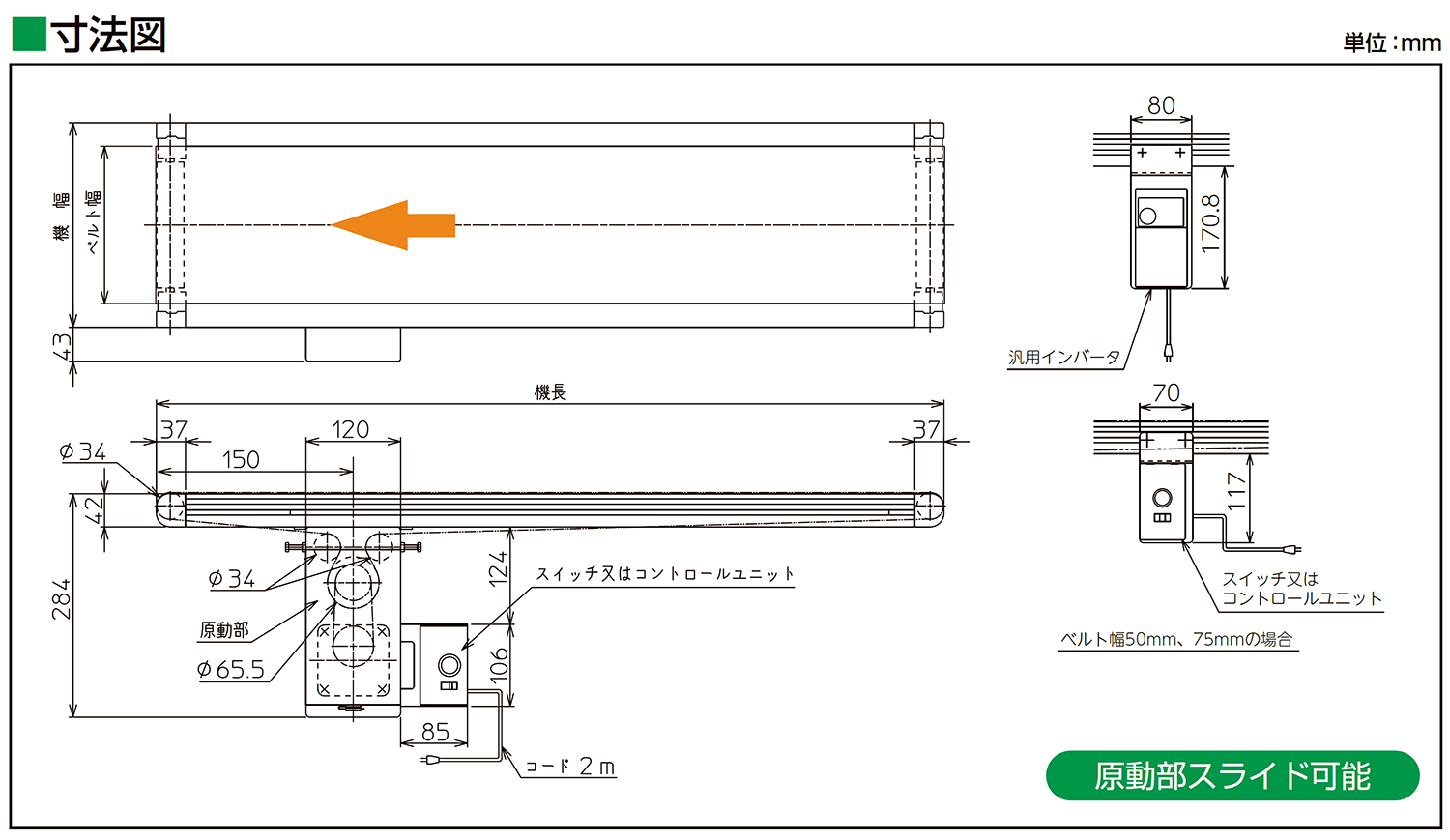

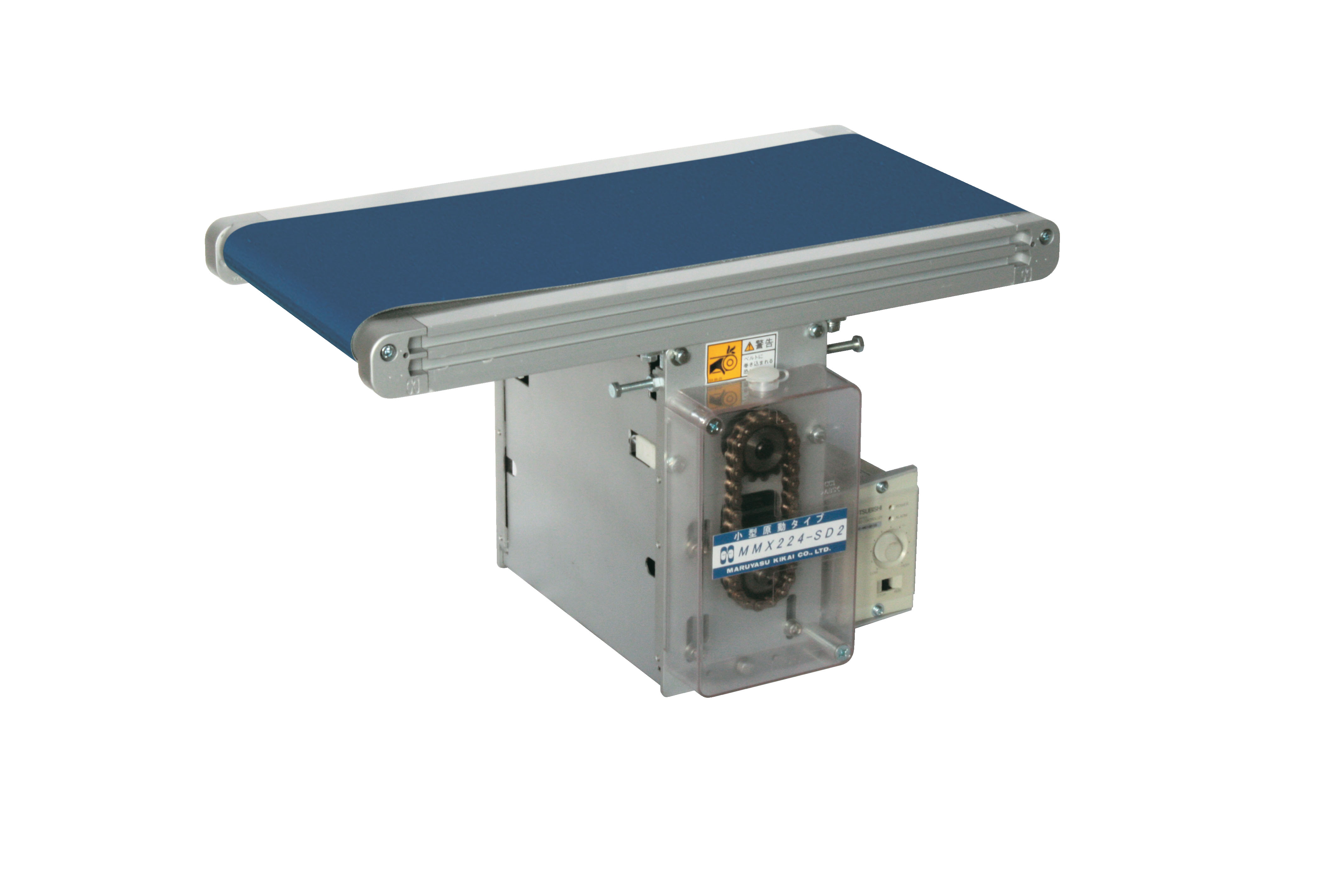

小型原動（SD2）タイプです。原動部をコンパクトに設計し、短機長のコンベヤ製作を可能にしました。

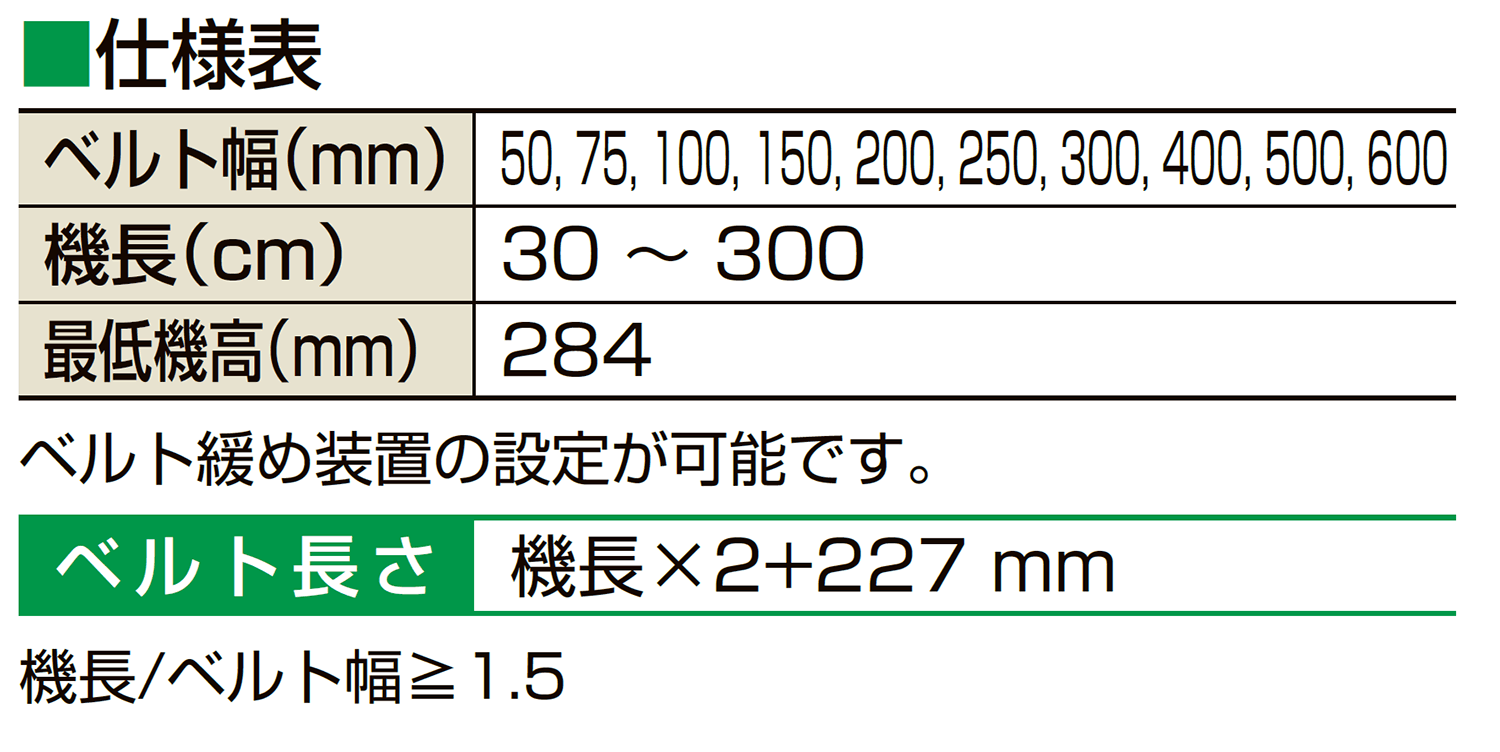

仕様表
MMX224-SD2
- 小型原動(SD2)：SD2ベルト幅 300 mm以下、機長 30 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 小型原動(SD2)：SD2ベルト幅 400～600 mm、機長 60 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 小型原動(SD2)蛇行レス：VG_SD2ベルト幅 300 mm以下、機長 30 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 小型原動(SD2)蛇行レス：VG_SD2ベルト幅 400～600 mm、機長 60 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MMX224-SD2
MMX224-CDU
モータ上部取付（CDU）タイプ

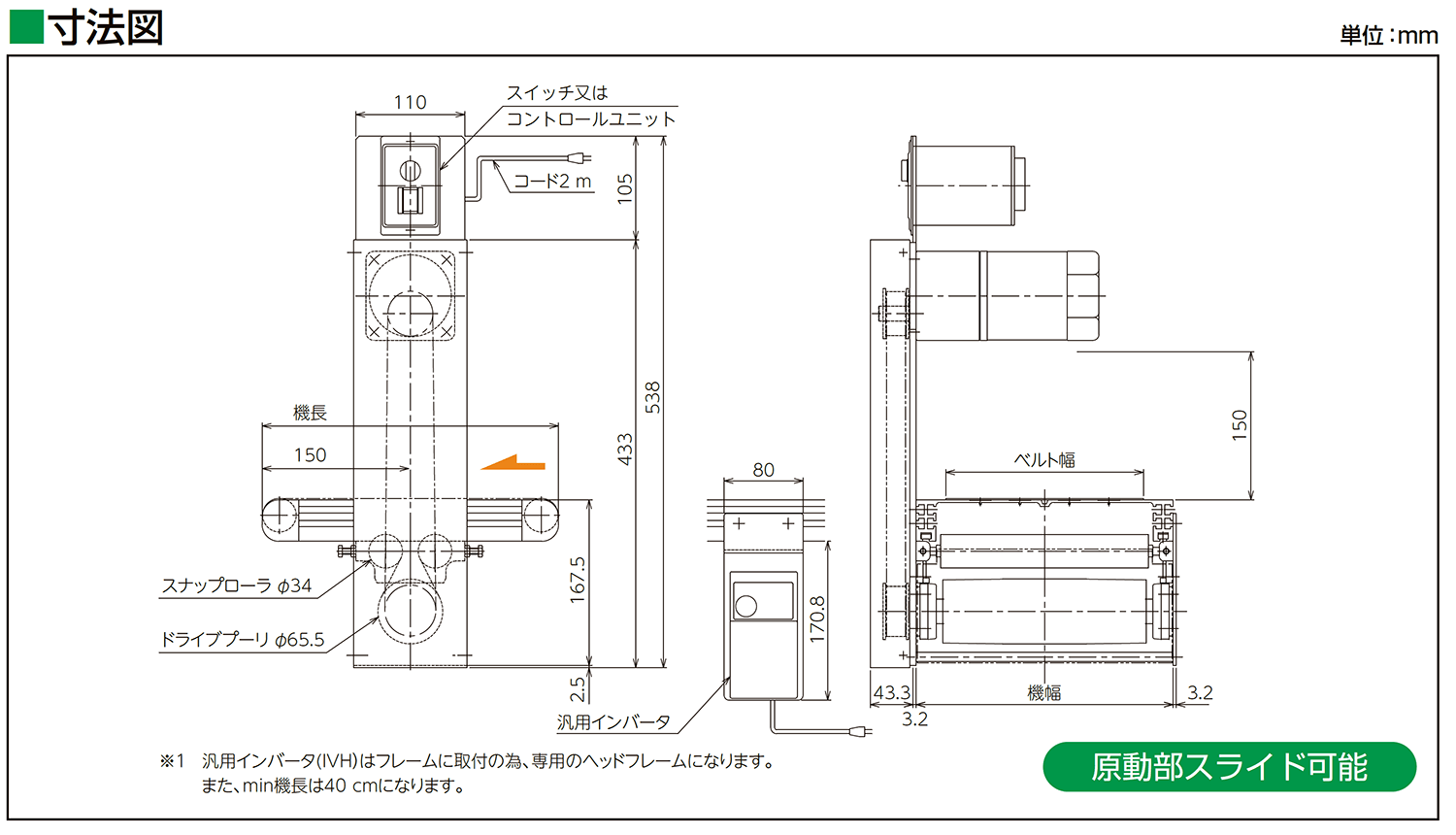

モータ上部取付（CDU）タイプです。コンベヤ上部にモータを配置し、原動部の幅を最小限に抑えた省スペースタイプです。

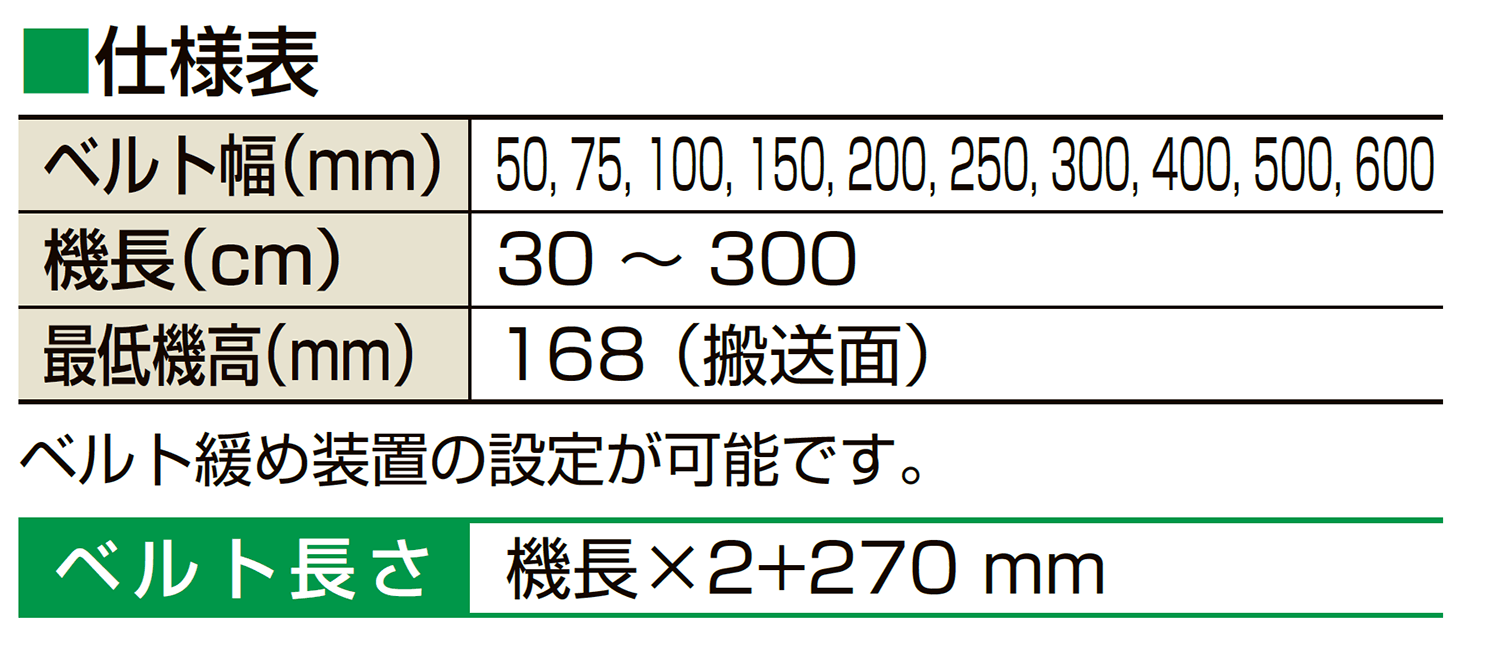

仕様表
MMX224-CDU
MMX224-CDU
MMX224-CF
上部水平（CF）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

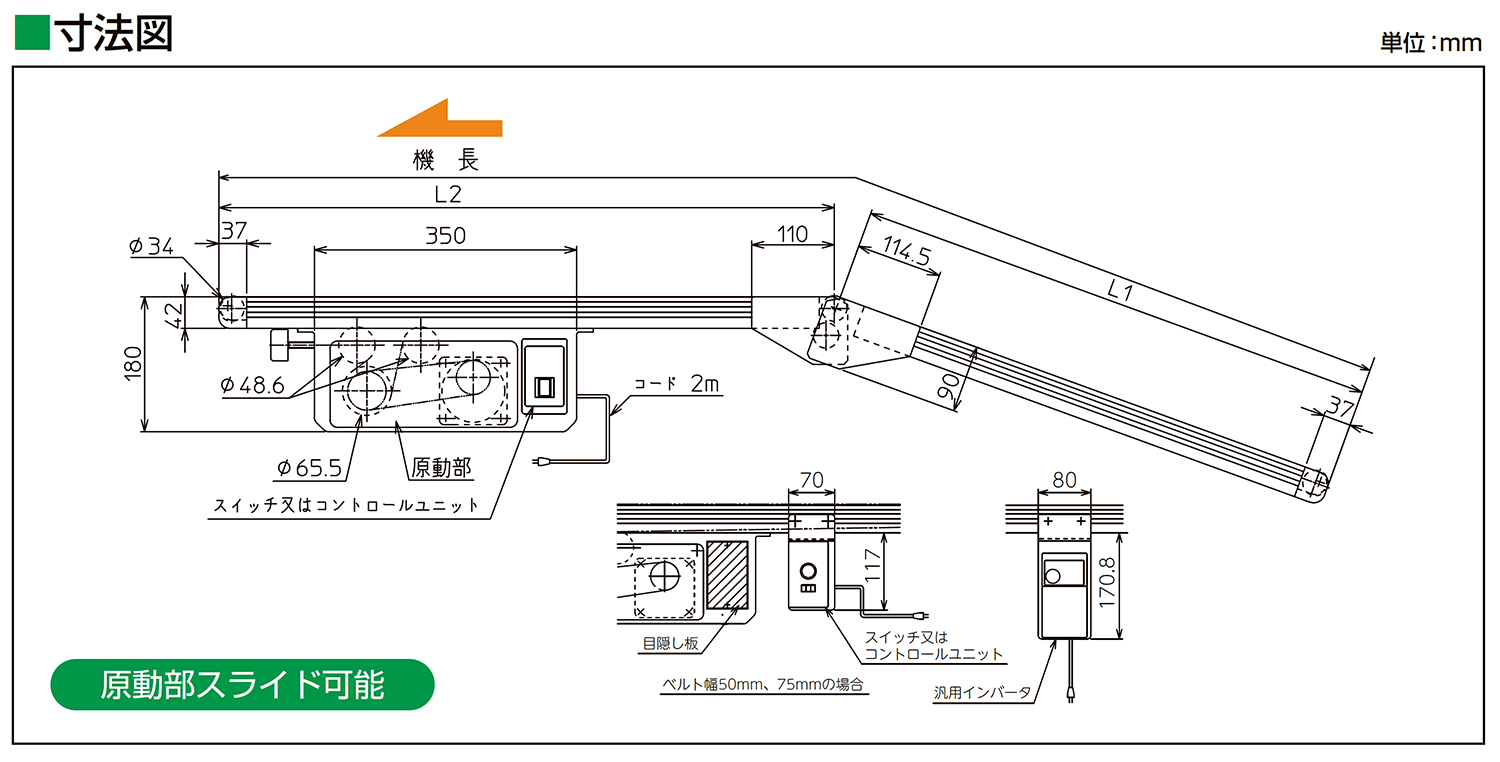

上部水平（CF）タイプです。傾斜・水平間の搬送を、乗り移りなしで1台に集約できます。傾斜角度は0〜30°まで調整可能です。

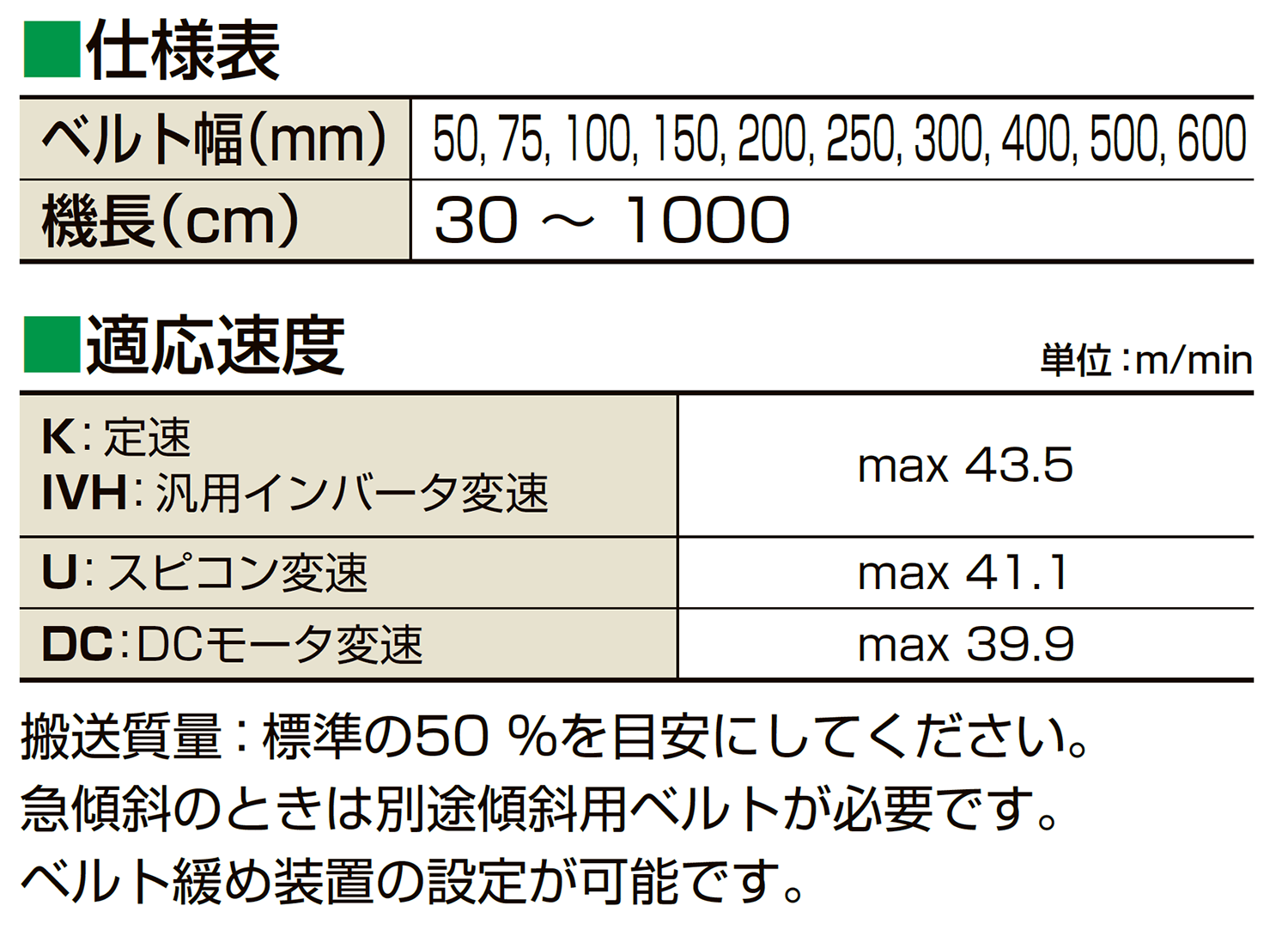

仕様表
MMX224-CF
MMX224-CF
MMX224-CFZ
CFZ型フィーダ（Z型フィーダ）タイプ

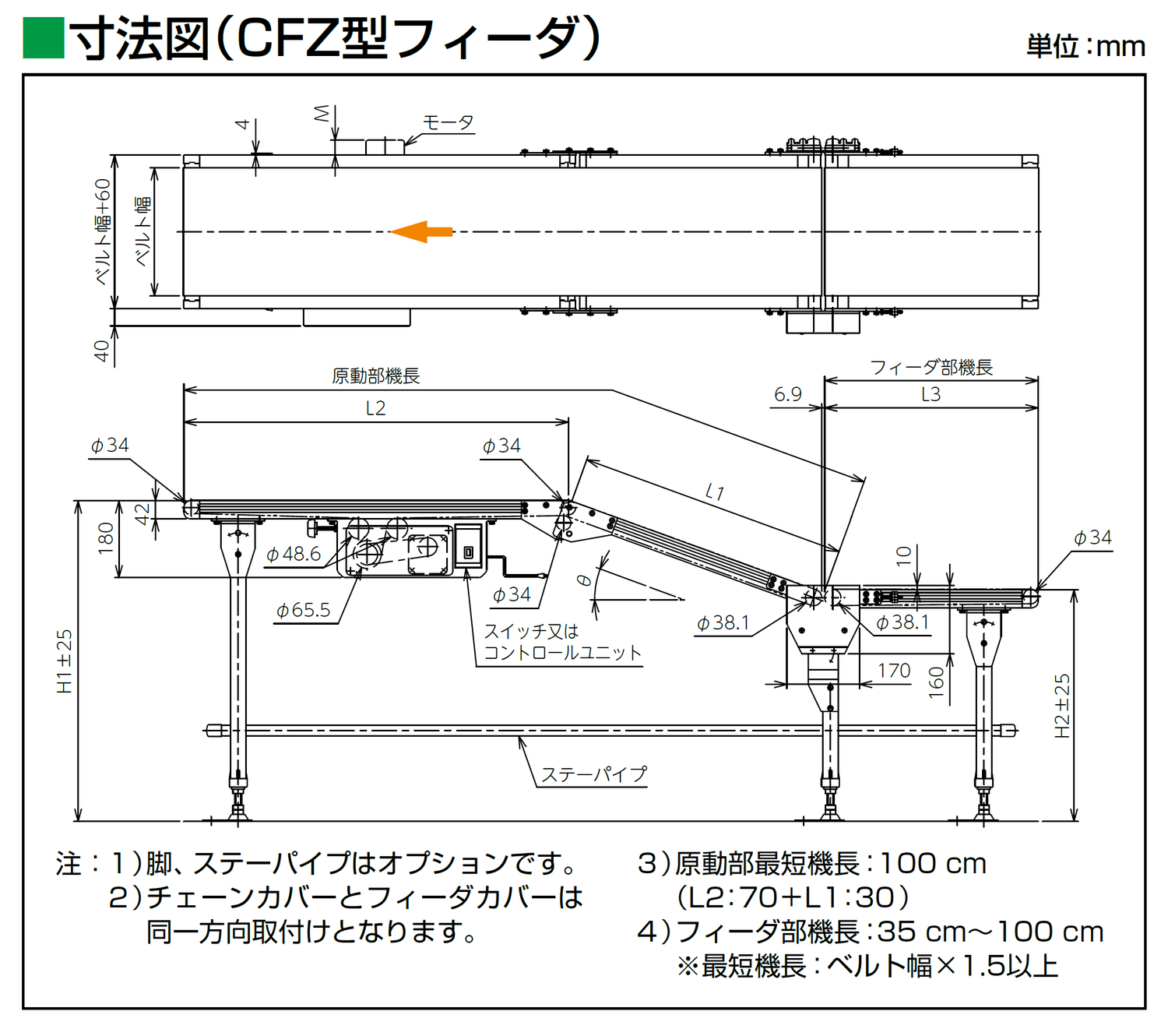

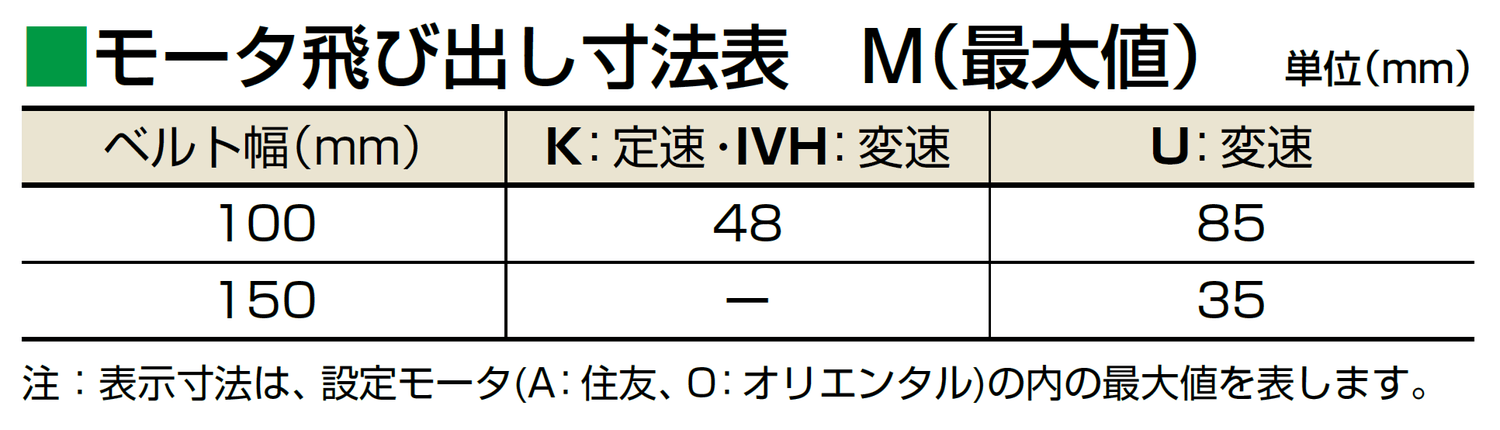

Z型フィーダ（CFZ）タイプです。水平から傾斜、傾斜から水平への搬送を1台で行えます。搬送ラインの高低差に合わせた搬送に対応します。
MMX224-CFZ

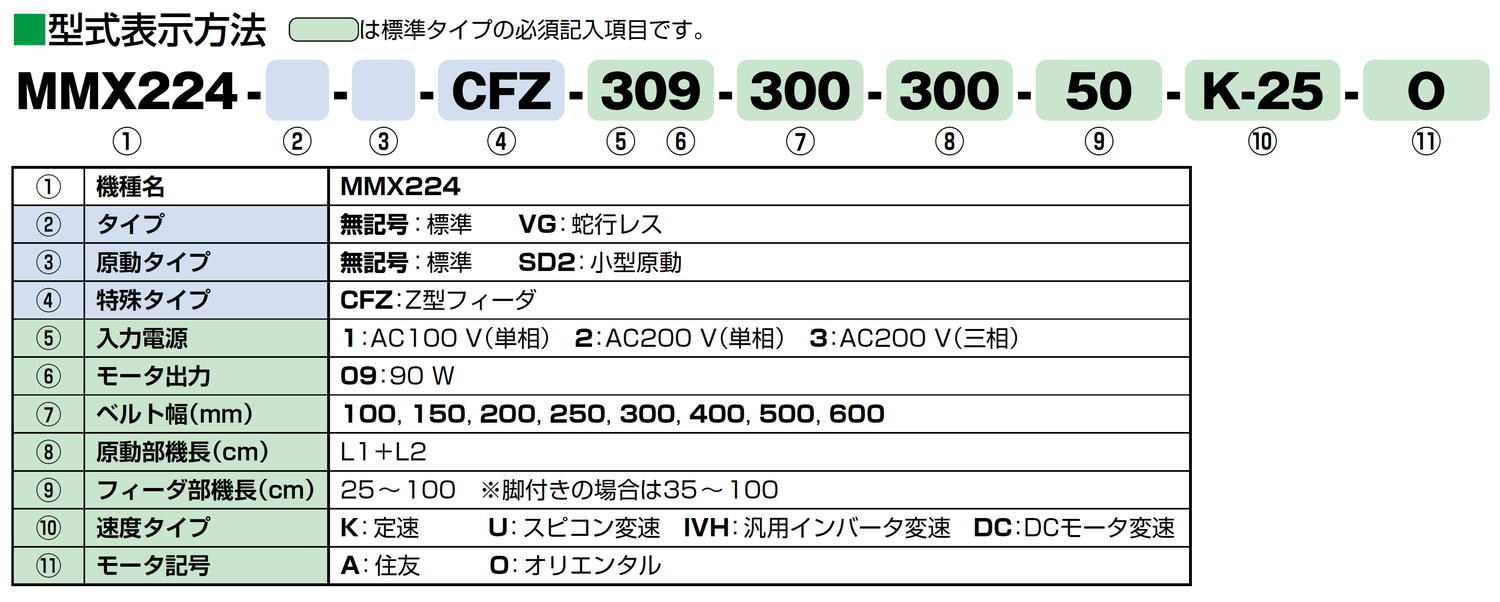

型式表示方法
■は標準タイプの必須記入事項です。
仕様

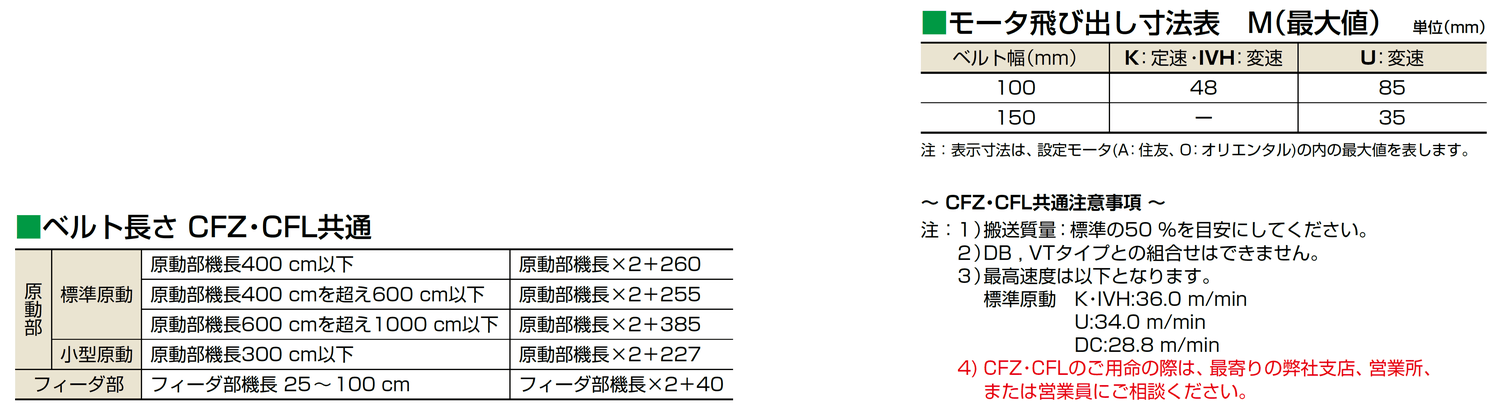

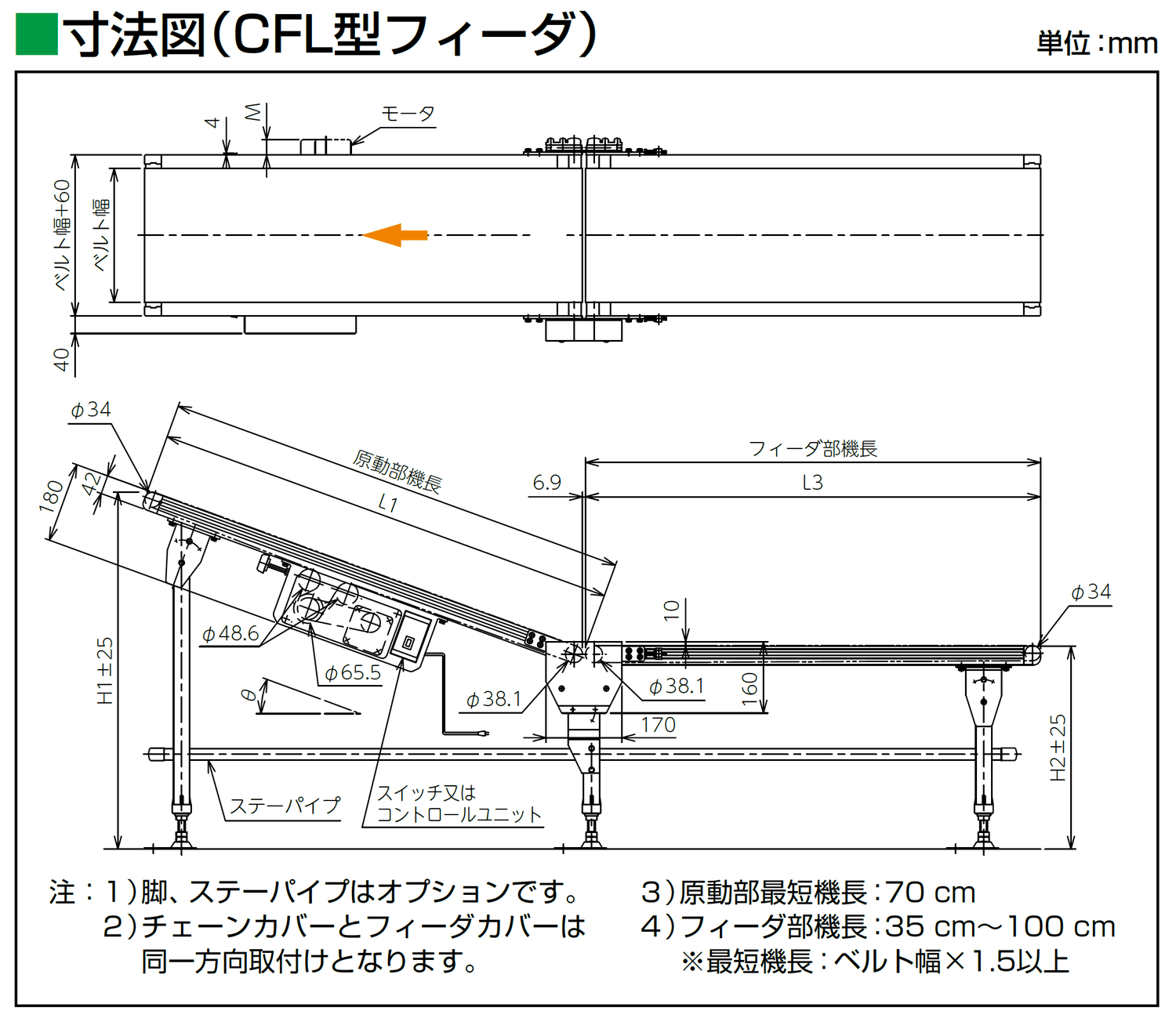

MMX224-CFL
CFL型フィーダ（L型フィーダ）タイプ
L型フィーダ（CFL）タイプです。水平から傾斜への搬送を1台で行えます。搬送ラインの高低差に合わせた搬送に対応します。
MMX224-CFL

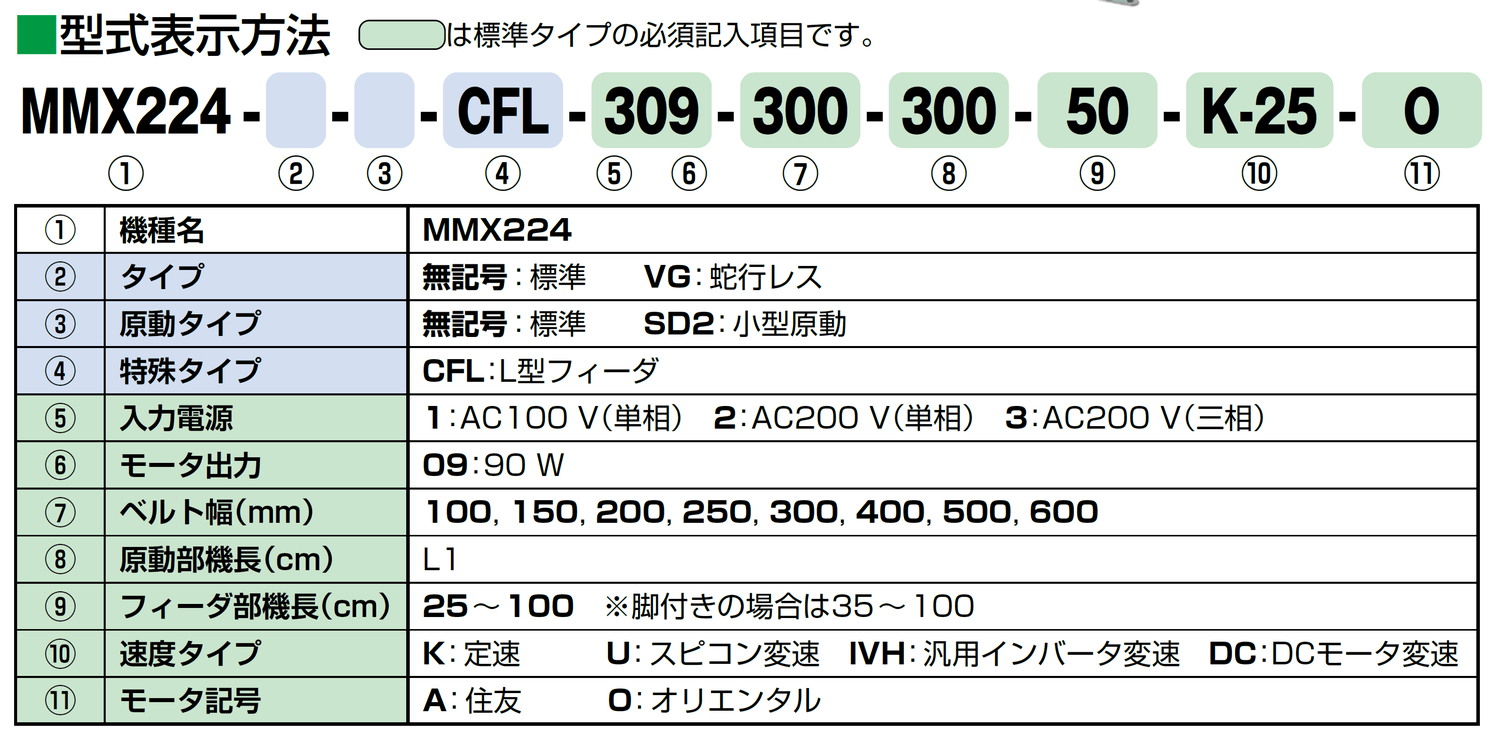

型式表示方法
■は標準タイプの必須記入事項です。
仕様

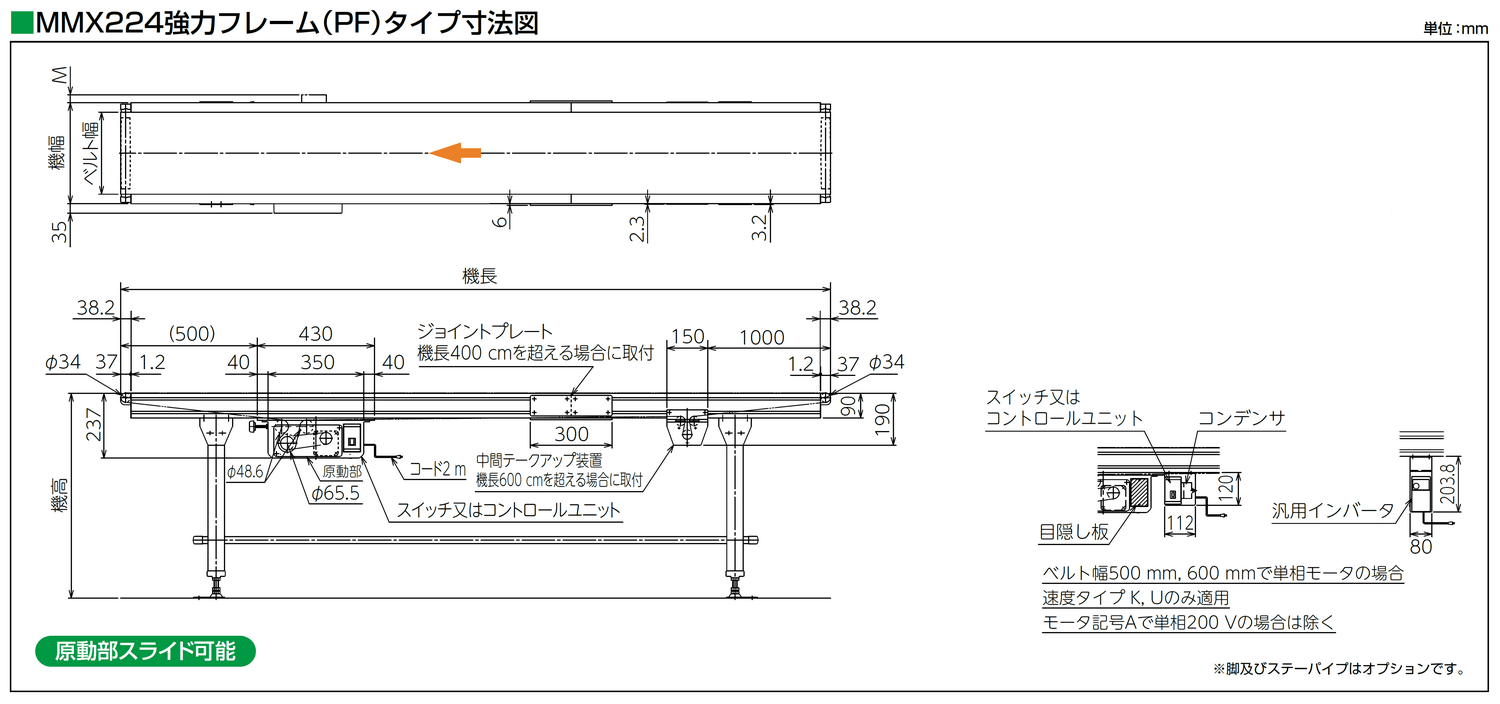

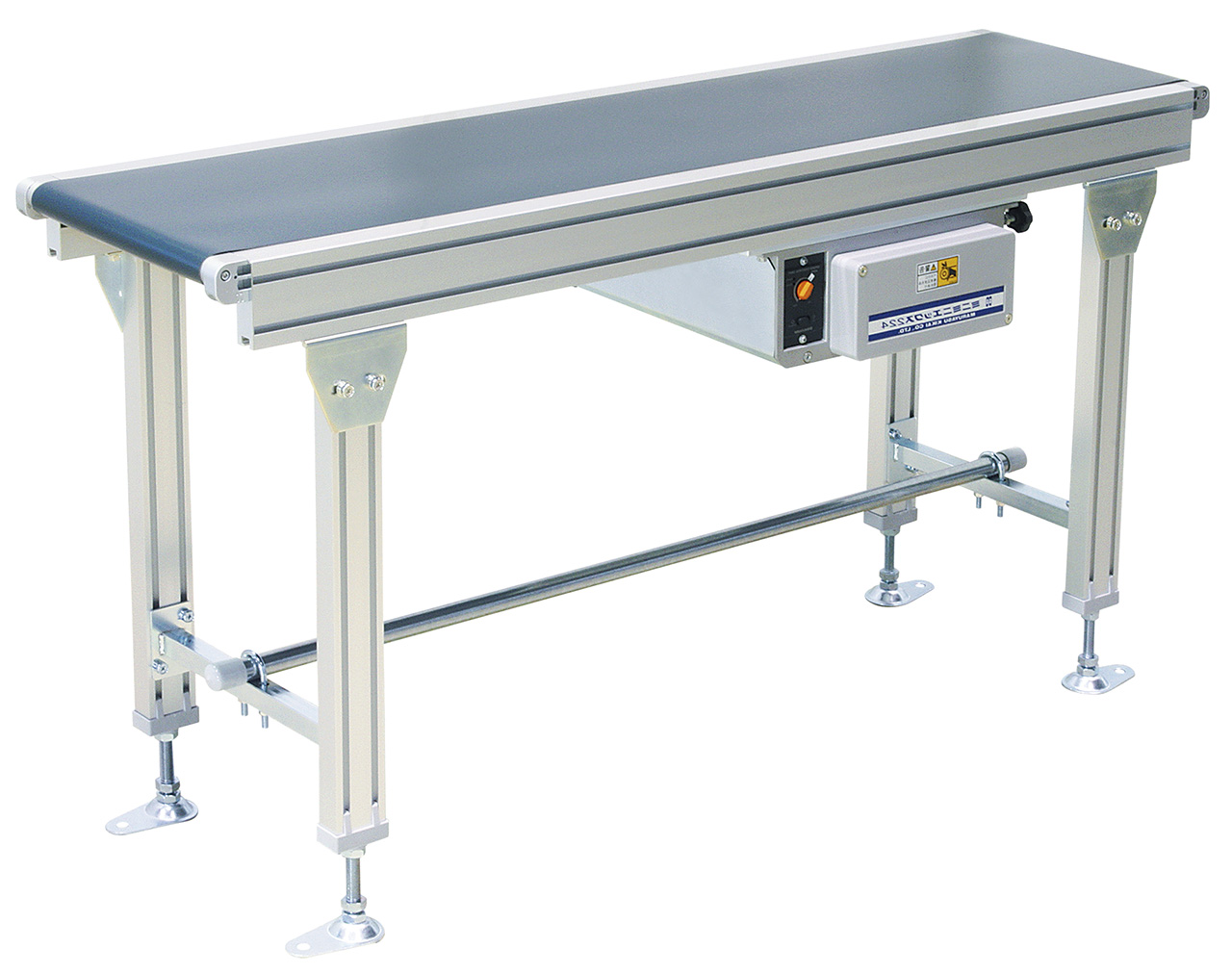

MMX224-PF
強力フレーム (PF)タイプ

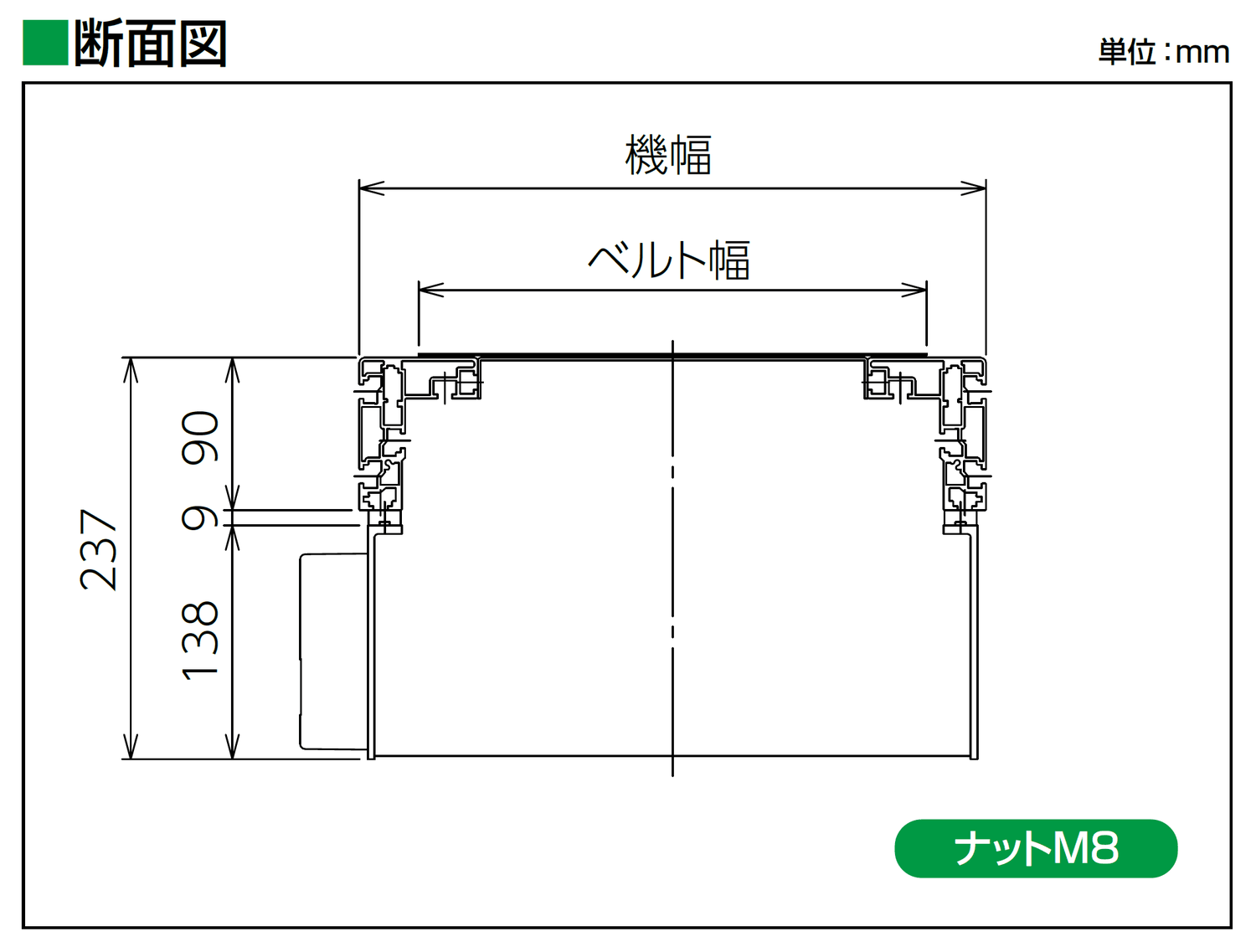

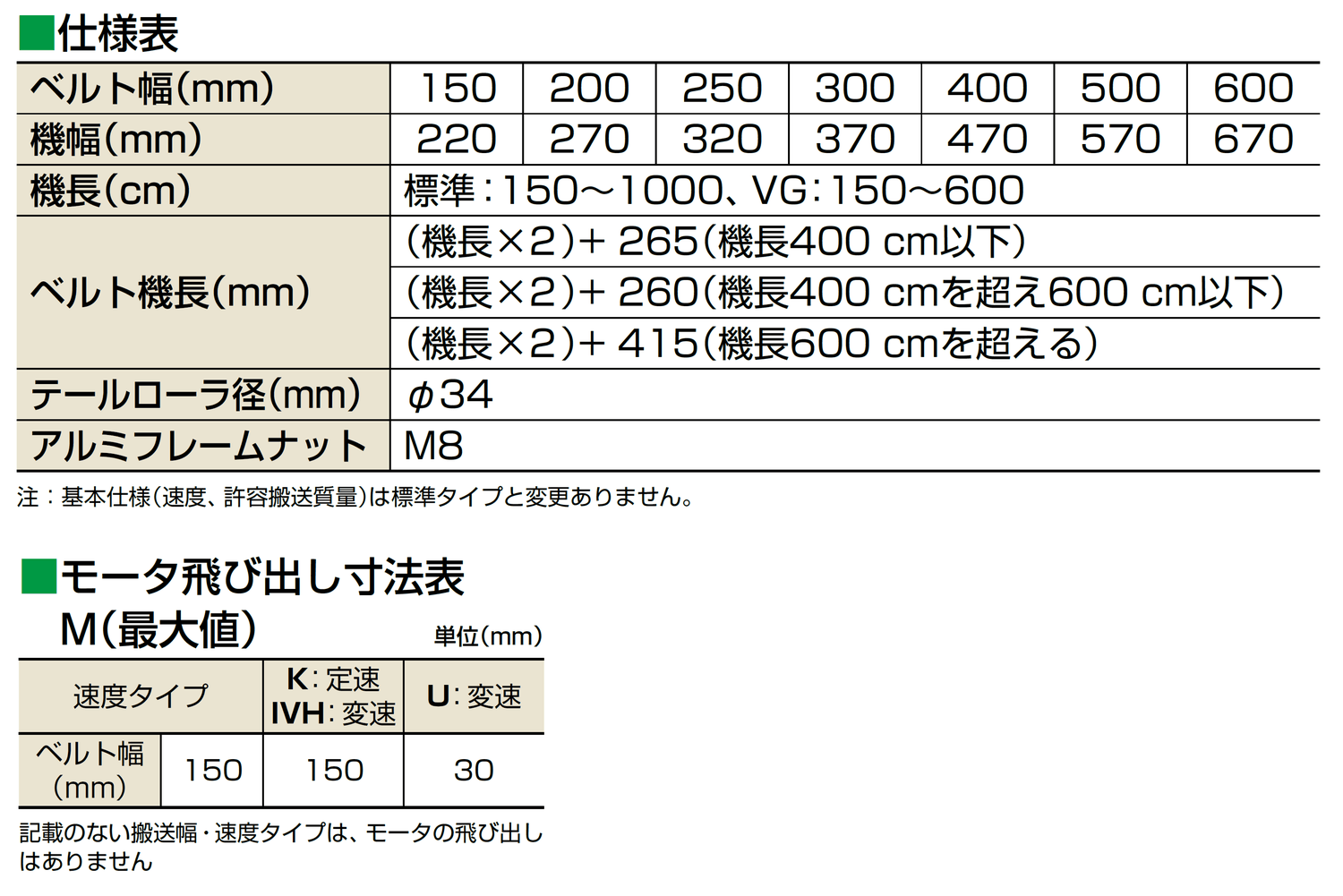

強力フレーム（PF）タイプです。強力フレーム仕様により、脚や吊り材の取付本数を抑えられます。設置場所の制約に対応しやすく、省スペースな据付が可能です。
MMX224-PF
- 強力フレーム(PF)：PF ベルト幅 600 mm以下、機長 150 cm以上 1000 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MMX224-PF
仕様
MMX224-VT
Vトラフ（VT)タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

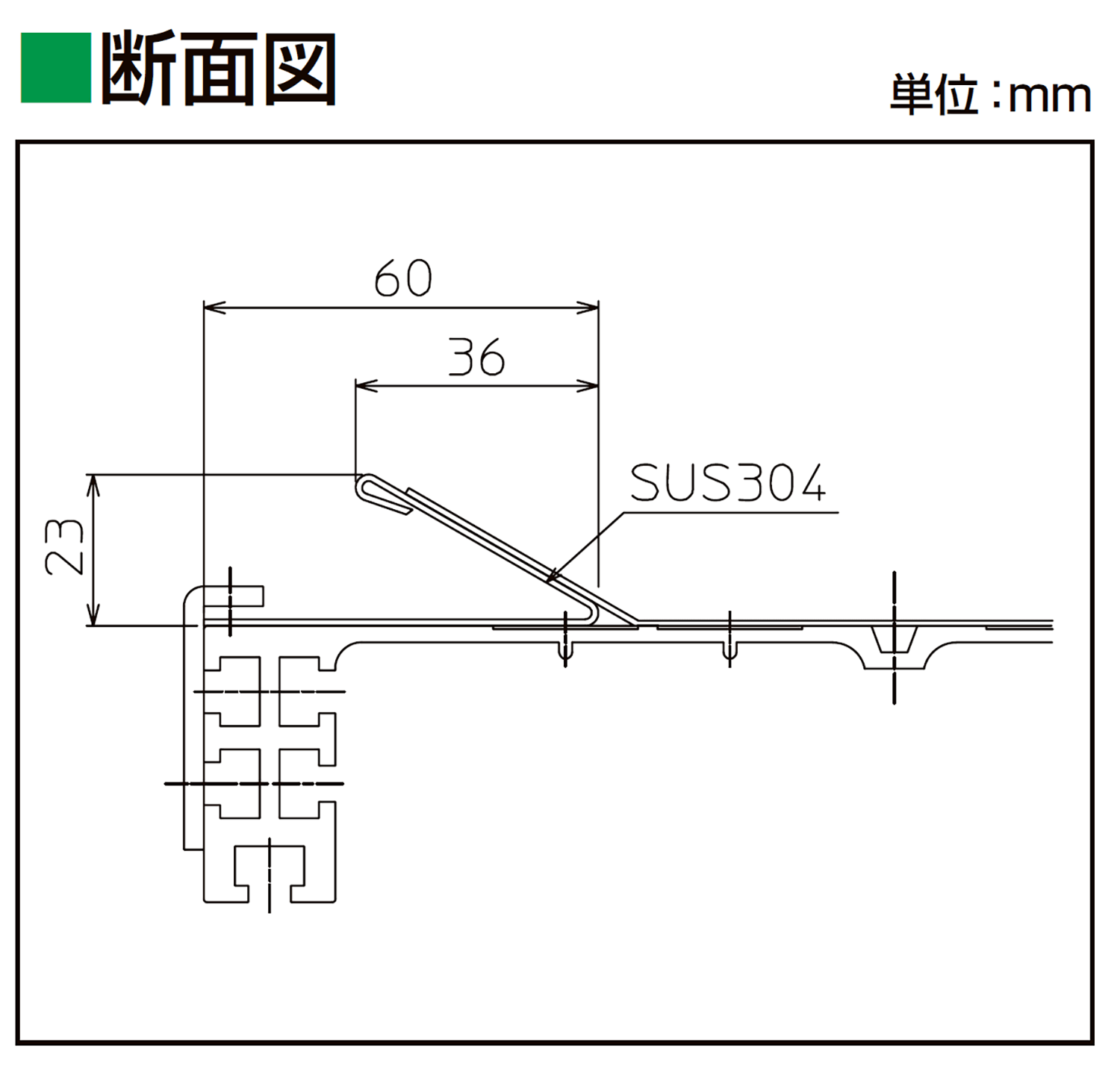

Vトラフ（VT）タイプです。ベルト両側にVトラフ用ガイドを差し込むことで搬送面を船底形状にし、バラ物を安定して搬送できます。

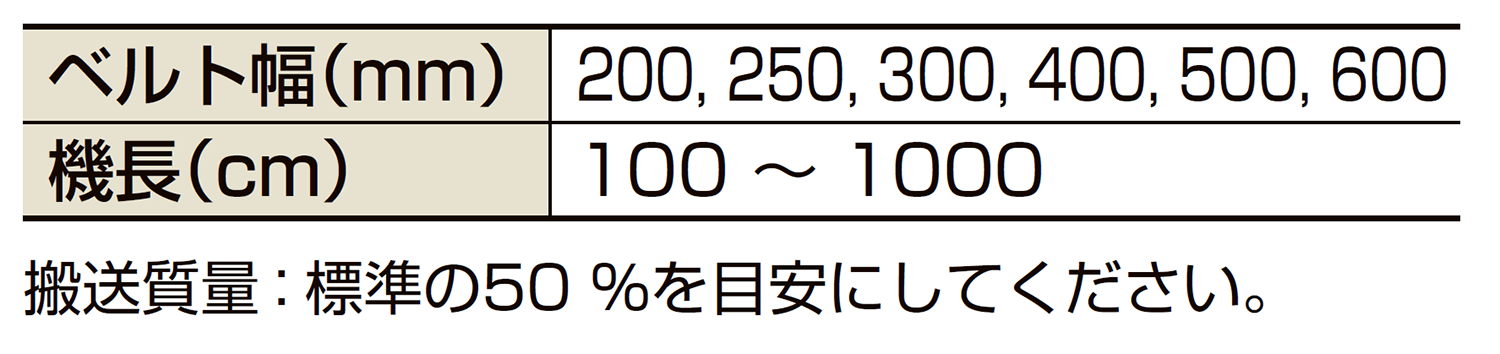

仕様表
MMX224-VT
MMX224-VT
MMX224-RE
ローラエッジ (RE) タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

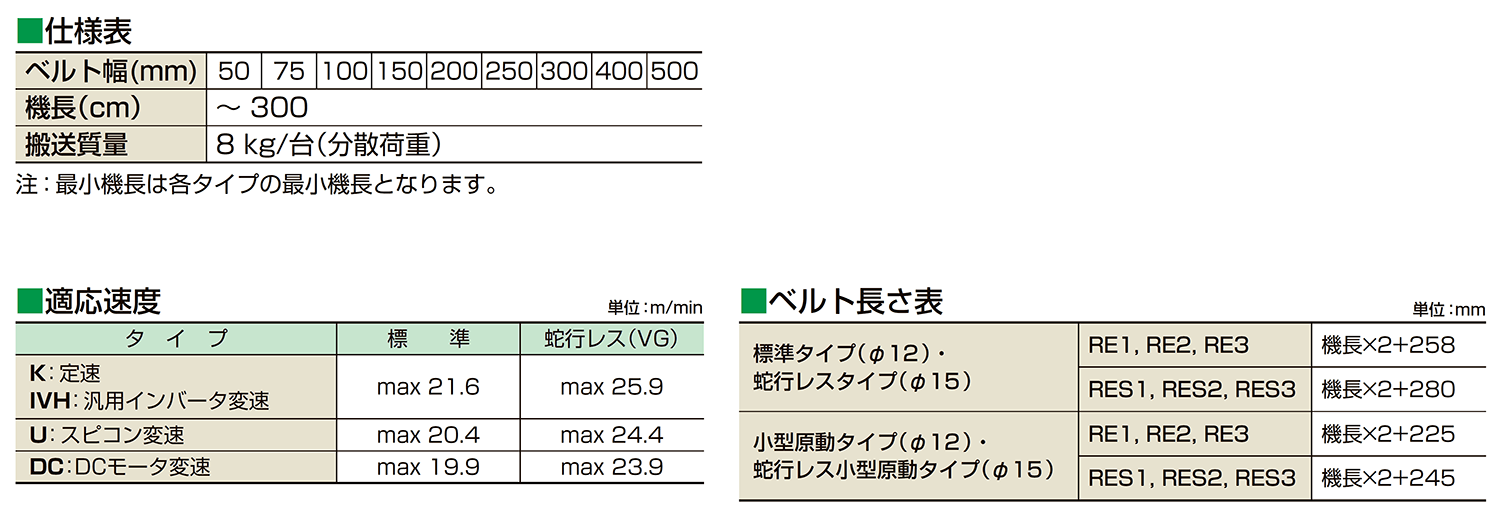

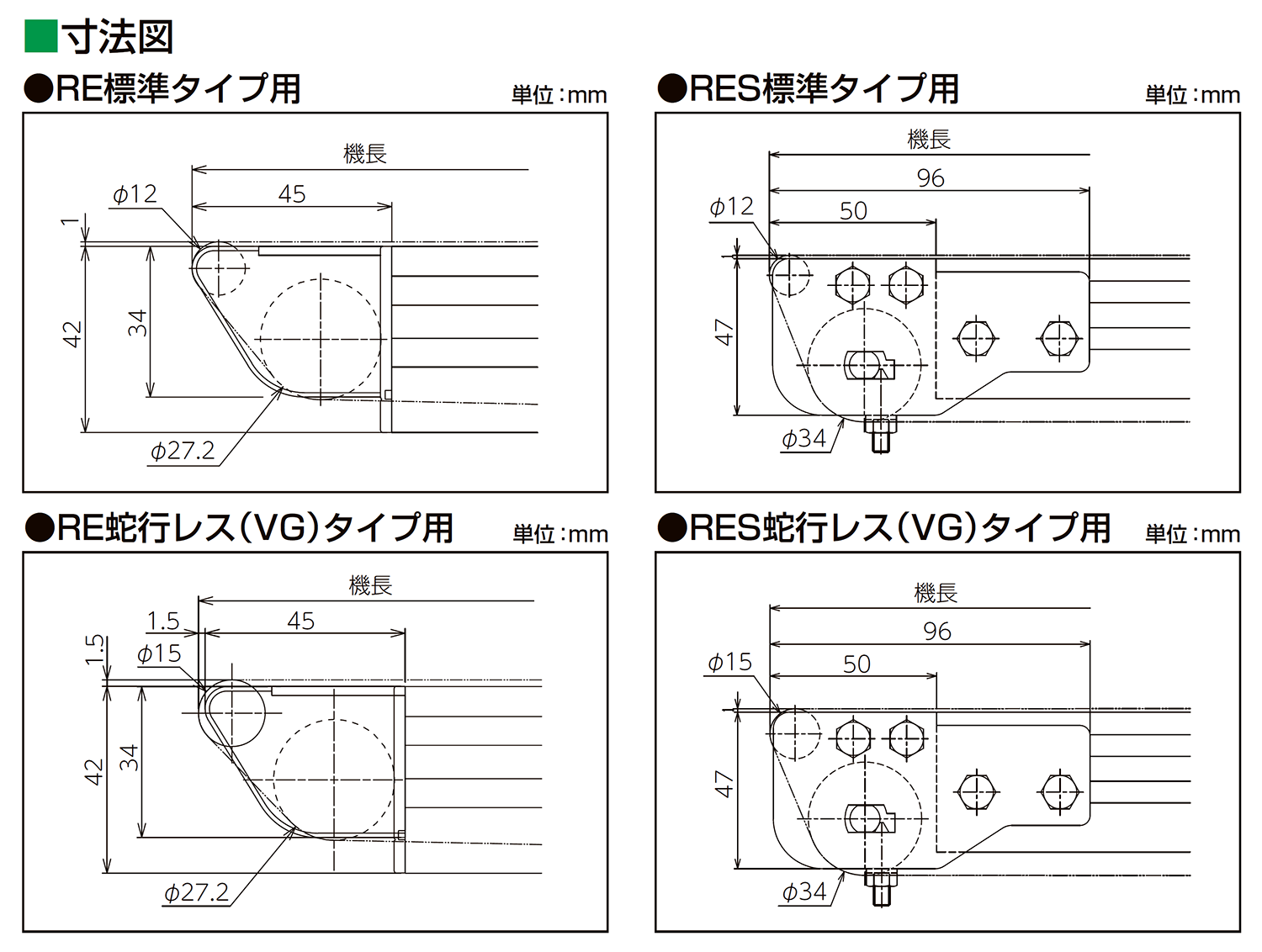

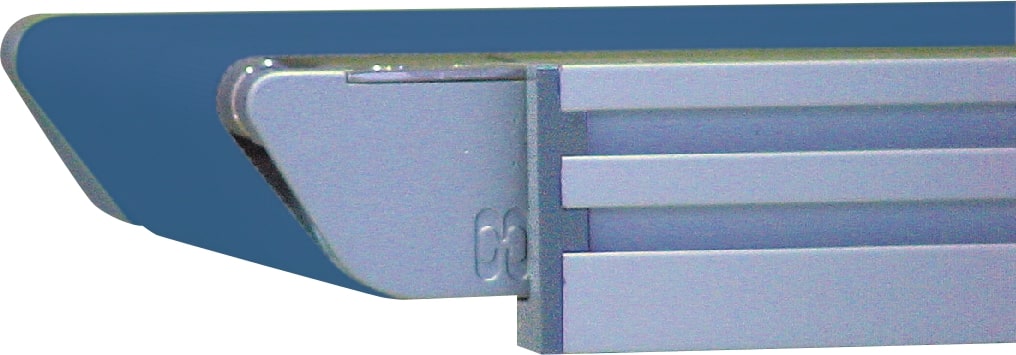

ローラエッジ（RE）オプションです。テールローラに小径ローラを採用し、小さな搬送物の乗り移りをスムーズにします。
MMX224-RE
- ローラエッジ：オプション(ベルト幅 500 mm 以下、機長100 cm 以上 300 cm 以下)
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MMX224-RE
型式表示方法
■は標準タイプの必須記入事項です。
仕様
