SLS-H
スライド式振分コンベヤ ピンレスタイプ
- 目安搬送質量
- 2 kg/台
- スラット幅
- 100，150，200，250 mm
- 機長
- 58〜127 cm
- 外周径
- φ115 mm
SLS-H
スライドラインセレクタ・ピンレスタイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
スラット上の搬送物を、高速で2～5方向に振り分けるピンレスタイプのスライドラインセレクタコンベヤです。最高能力350個/分の振分けに対応します。
SLS-H

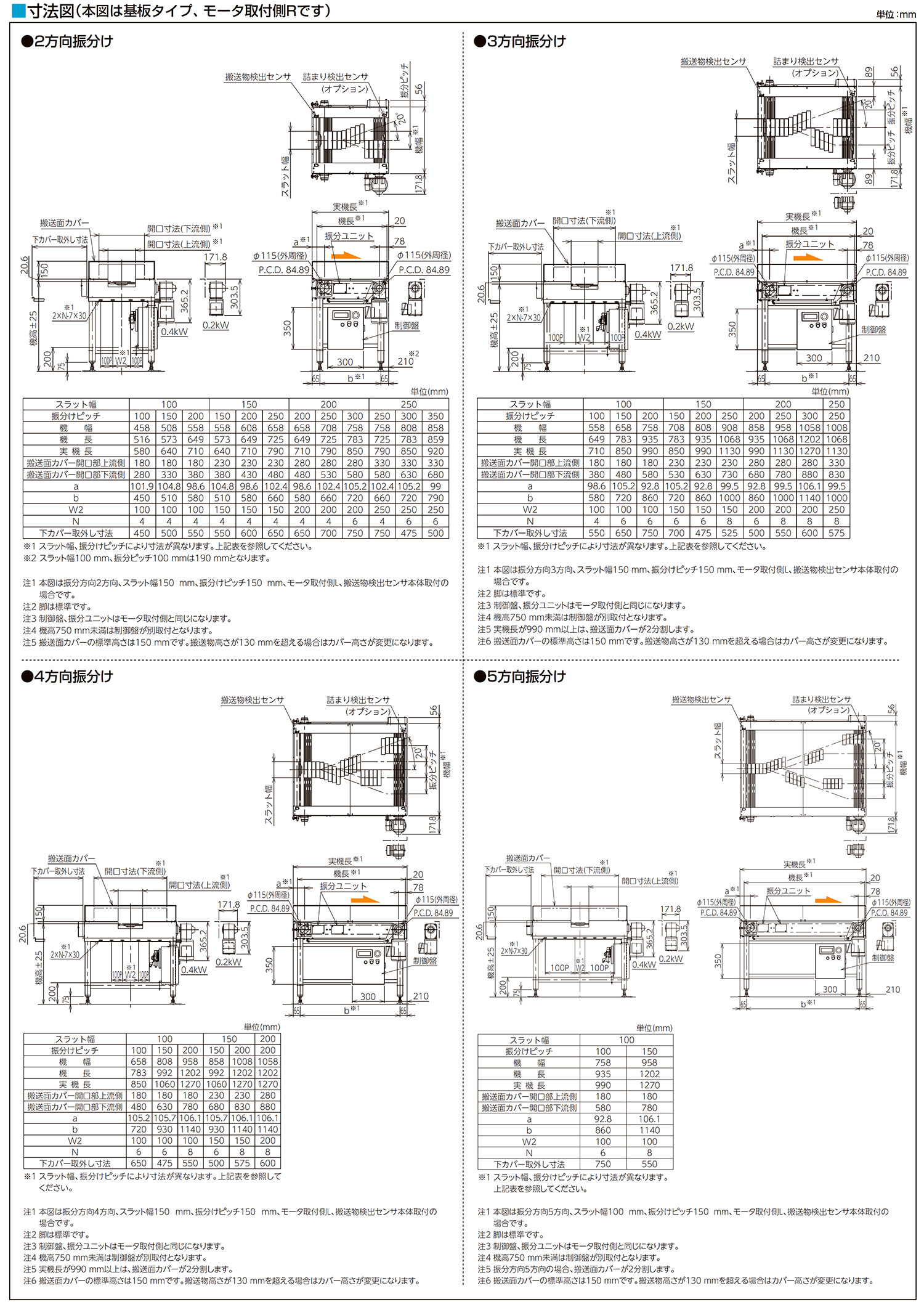

- 本体組立図：振分方向2方向、スラット幅100 mm、振分ピッチ100 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅100 mm、振分ピッチ150 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅100 mm、振分ピッチ200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅150 mm、振分ピッチ150 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅150 mm、振分ピッチ200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅150 mm、振分ピッチ250 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅200 mm、振分ピッチ200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅200 mm、振分ピッチ250 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅200 mm、振分ピッチ300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅250 mm、振分ピッチ250 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅250 mm、振分ピッチ300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向2方向、スラット幅250 mm、振分ピッチ350 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向3方向、スラット幅100 mm、振分ピッチ100 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向3方向、スラット幅100 mm、振分ピッチ150 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向3方向、スラット幅100 mm、振分ピッチ200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向3方向、スラット幅150 mm、振分ピッチ150 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向3方向、スラット幅150 mm、振分ピッチ200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向3方向、スラット幅150 mm、振分ピッチ250 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向3方向、スラット幅200 mm、振分ピッチ200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向3方向、スラット幅200 mm、振分ピッチ250 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向3方向、スラット幅200 mm、振分ピッチ300 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向3方向、スラット幅250 mm、振分ピッチ250 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向4方向、スラット幅100 mm、振分ピッチ100 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向4方向、スラット幅100 mm、振分ピッチ150 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向4方向、スラット幅100 mm、振分ピッチ200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向4方向、スラット幅150 mm、振分ピッチ150 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向4方向、スラット幅150 mm、振分ピッチ200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向4方向、スラット幅200 mm、振分ピッチ200 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向5方向、スラット幅100 mm、振分ピッチ100 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：振分方向5方向、スラット幅100 mm、振分ピッチ150 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
SLS-H

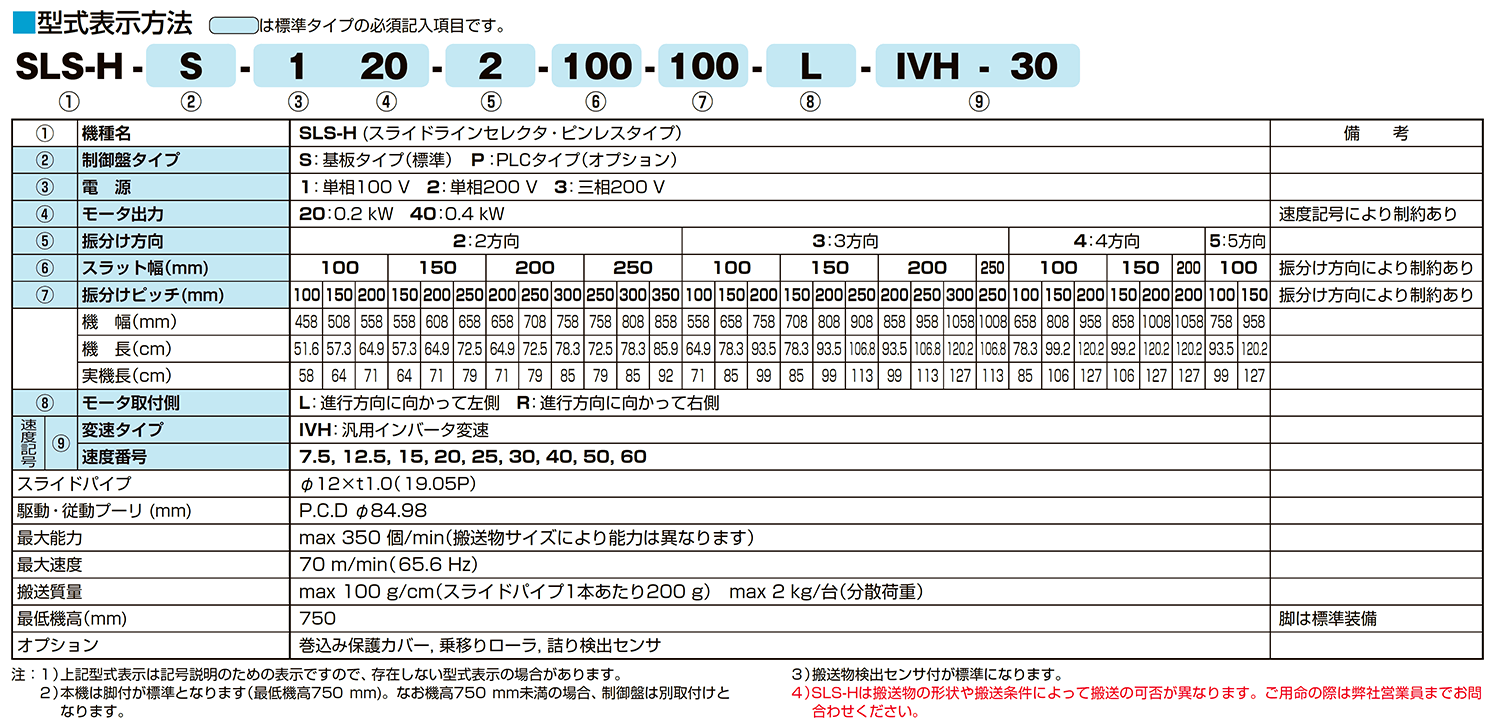

型式表示方法
■は標準タイプの必須記入事項です。

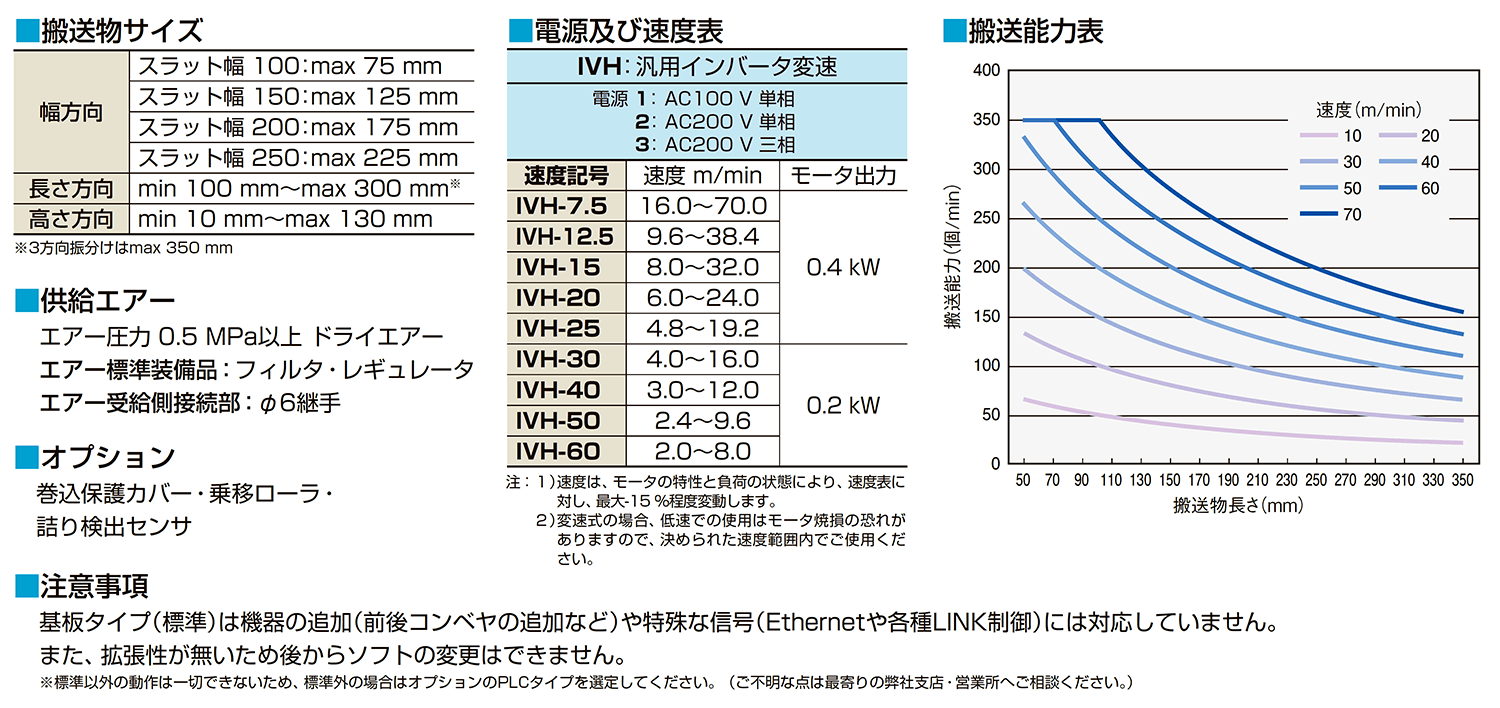

仕様
