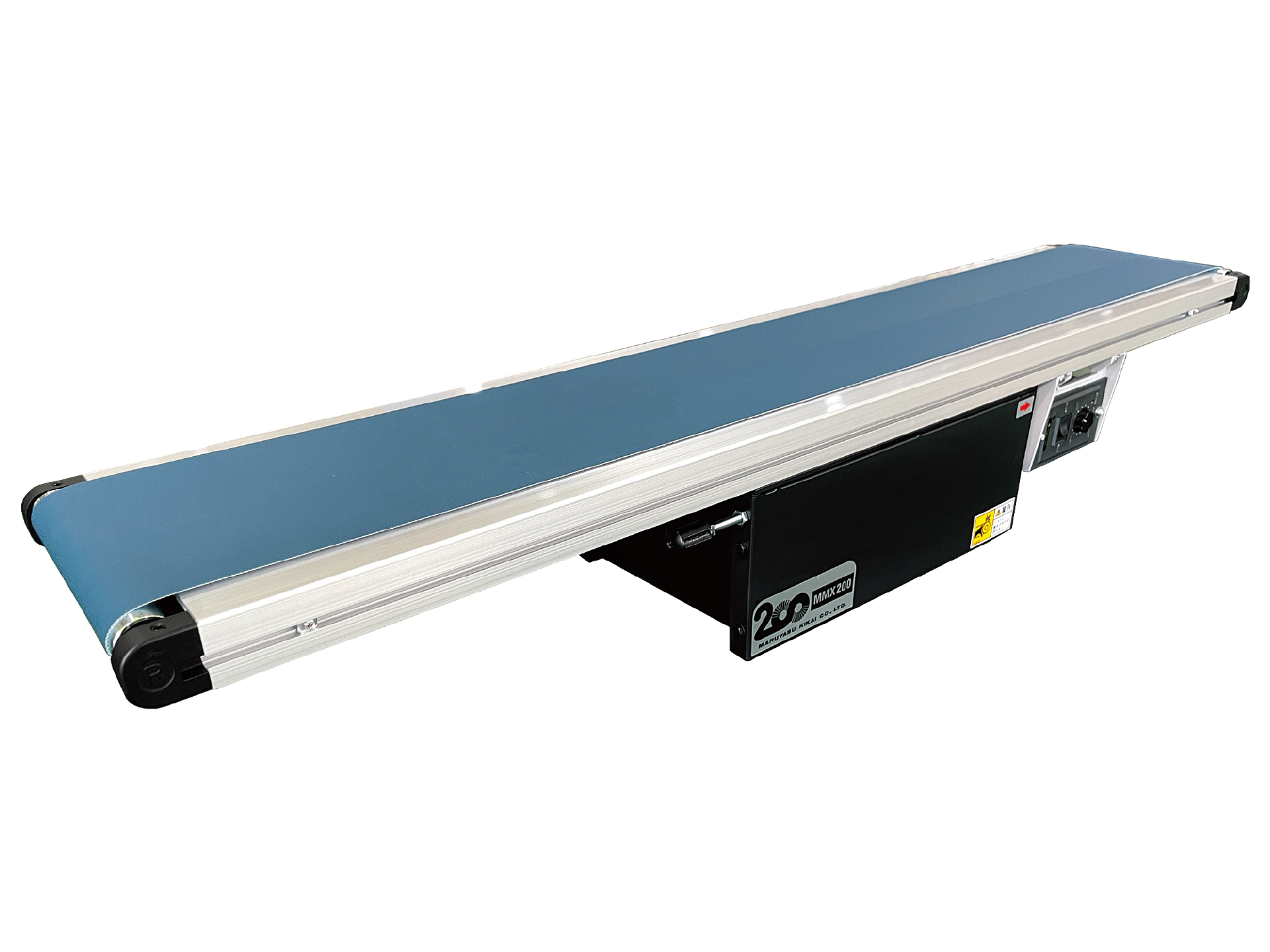

MMX200
スリムボディベルトコンベヤ
- 目安搬送質量
- 25 kg/台
- ベルト幅
- 50～500 mm
- 機長
- 50～600 cm
- テールローラ
- φ27.2 mm
MMX200 標準
標準（無記号）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

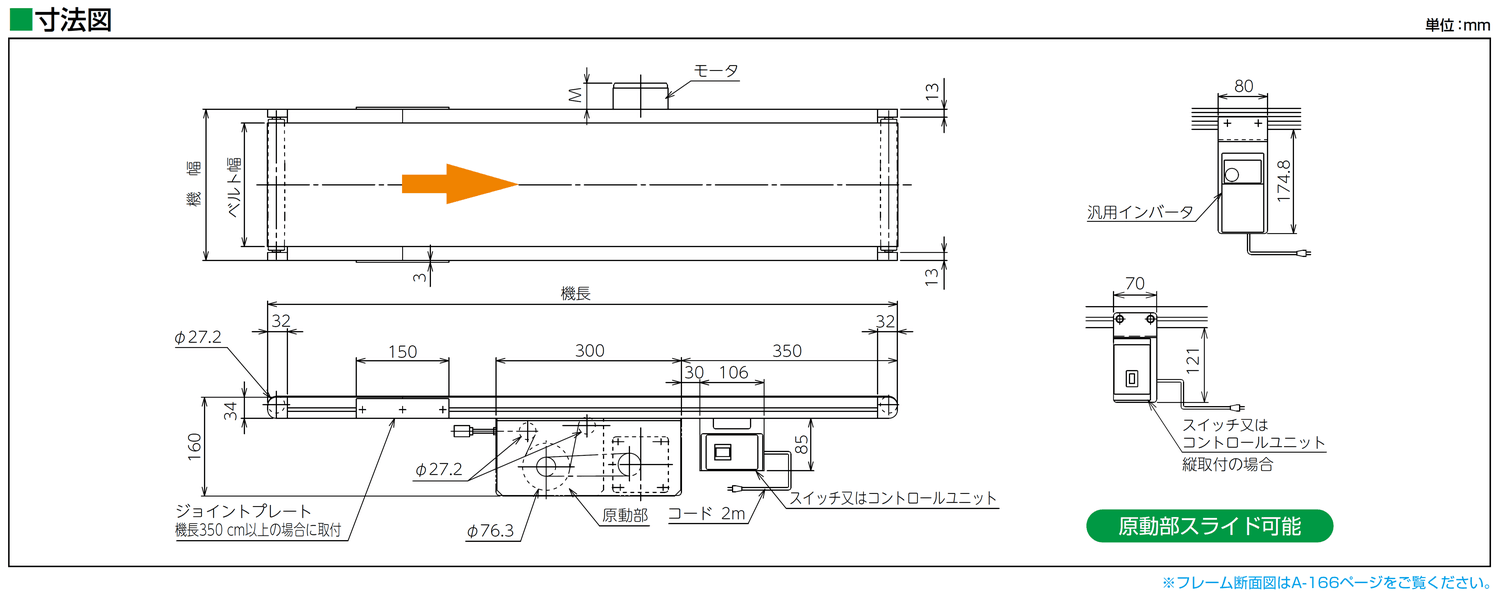

フレーム横に突起物がない、フラットでストレートなコンベヤです。スリムな構造ながら高性能で、幅広い用途に対応します。
MMX200 標準
- 標準：ベルト幅 300 mm以下、機長 100 cm以上 350 cm未満
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 標準：ベルト幅 300mm以下、機長 350 cm以上 600 cmまで
-
- 図面
-
- 2D-CAD
- 標準：ベルト幅 400 500 mm、機長 100 cm以上 350 cm未満
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 標準：ベルト幅 400 500mm、機長 350 cm以上 600 cmまで
-
- 図面
-
- 2D-CAD
- 安全性向上テール：オプション(ベルト幅 600 mm以下、機長 50 cm以上 800 cm未満)
-
- 図面
-
- 2D-CAD
- オートコントロールユニット：オプション(フレーム側面取付図)
-
- 図面
-
- 2D-CAD
- V型フレーム用ガイド：オプション(G1 G2 G3 G4 G5 G6 G7-P G7 G8 AG1 AG5 AG7-P AG7 PG1 PG5 PG7-P PG7)
-
- 図面
-
- 2D-CAD
- V型フレーム用ガイド：オプション(SG1 SG1-A SG2 SG2-A SG3 SG3-A SG4 SG4-A SG5 SG5-A SG6 SG6-A)
-
- 図面
-
- 2D-CAD
- 水平脚 AS型(スタンド)：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 S型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 I型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 HA1型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 HSA1型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 HTA1型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 HLA1型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 SC型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 IC型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HC1型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HAC1型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HSC1型：オプション
-
- 図面
-
- 2D-CAD
- アジャスト・キャスタ付脚 HSAC1型：オプション
-
- 図面
-
- 2D-CAD
- 原動下脚 SD2型：オプション
-
- 図面
-
- 2D-CAD
- 原動下脚 SD2P型：オプション
-
- 図面
-
- 2D-CAD

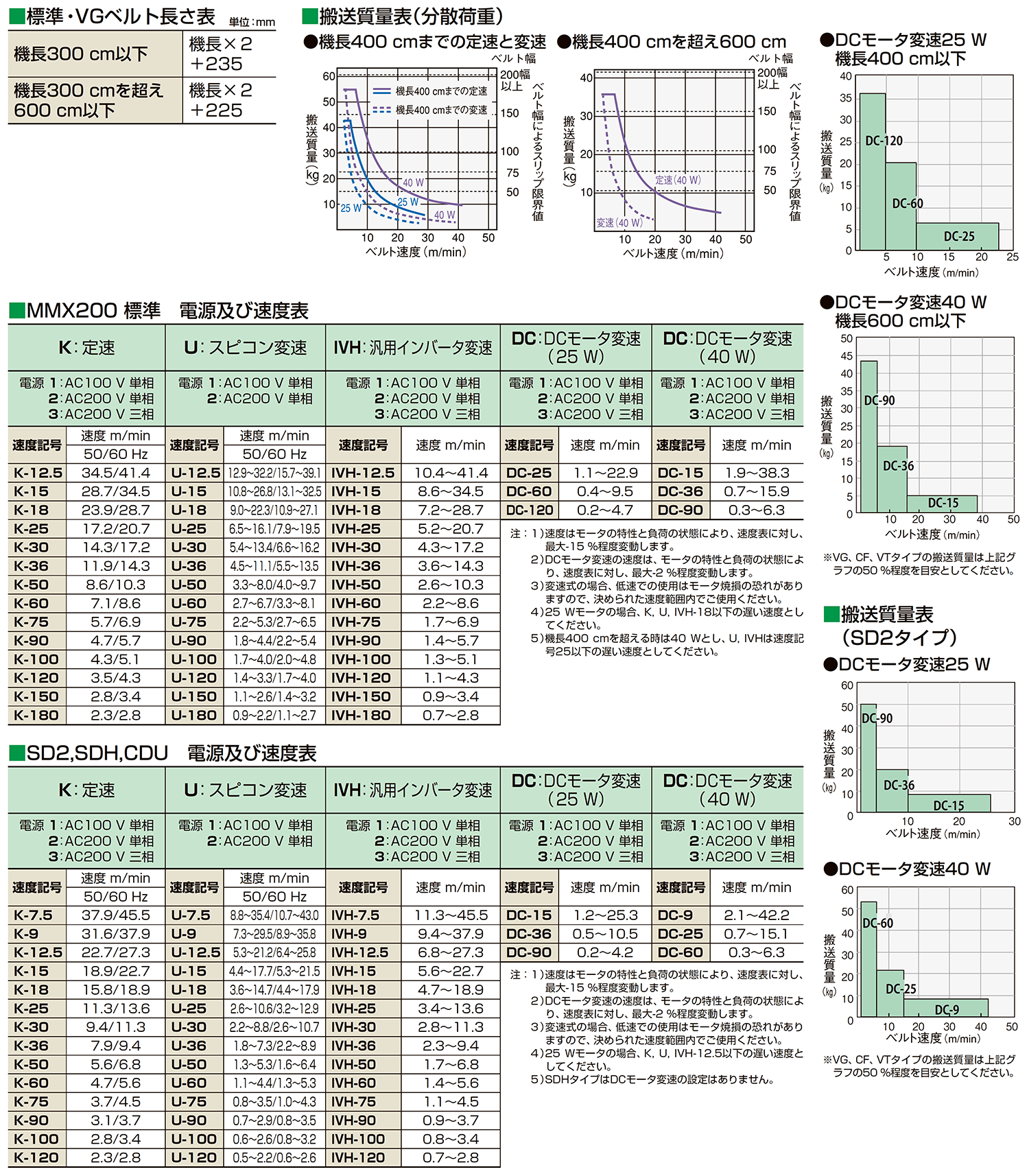

MMX200 標準

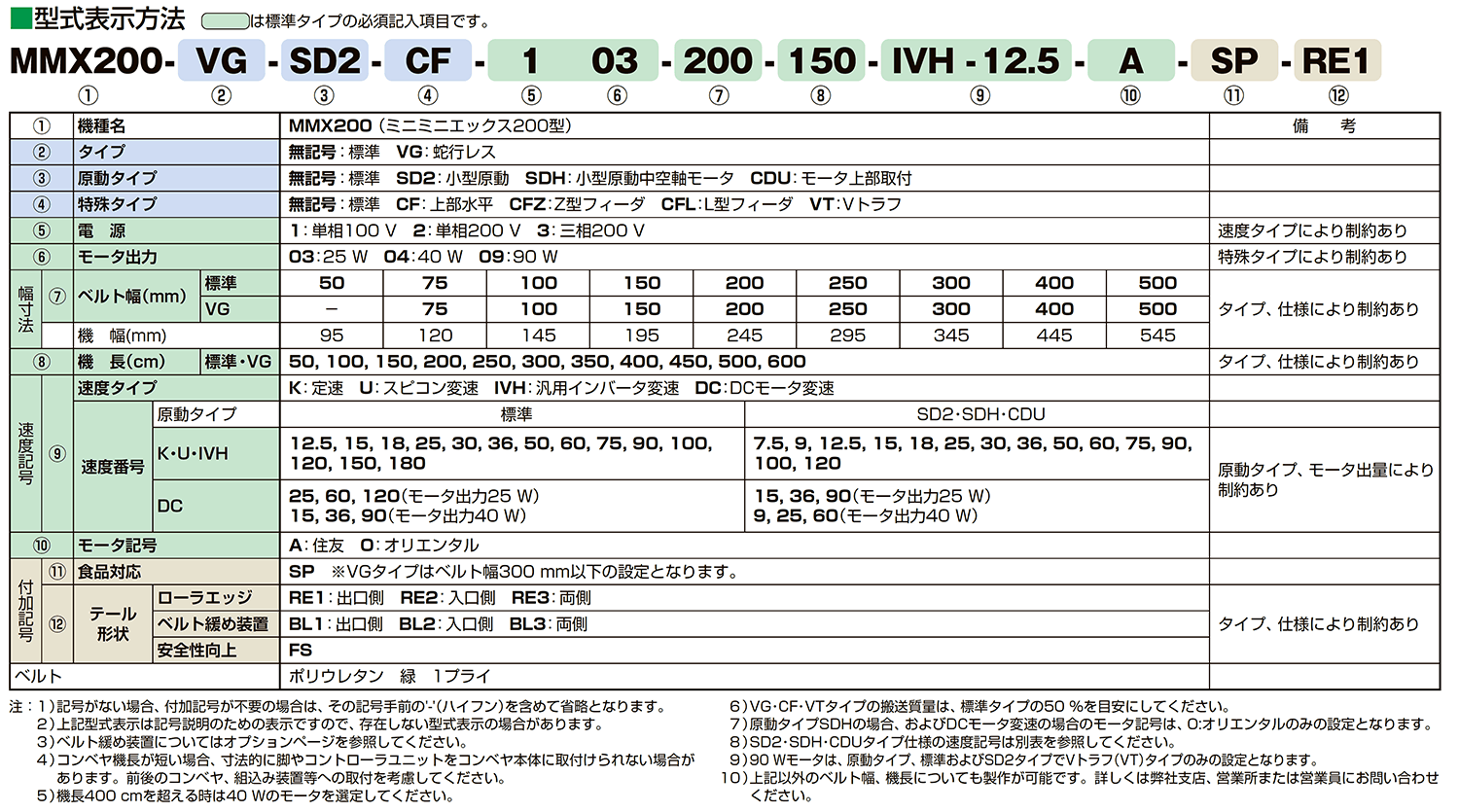

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MMX200-VG
蛇行レス（VG）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

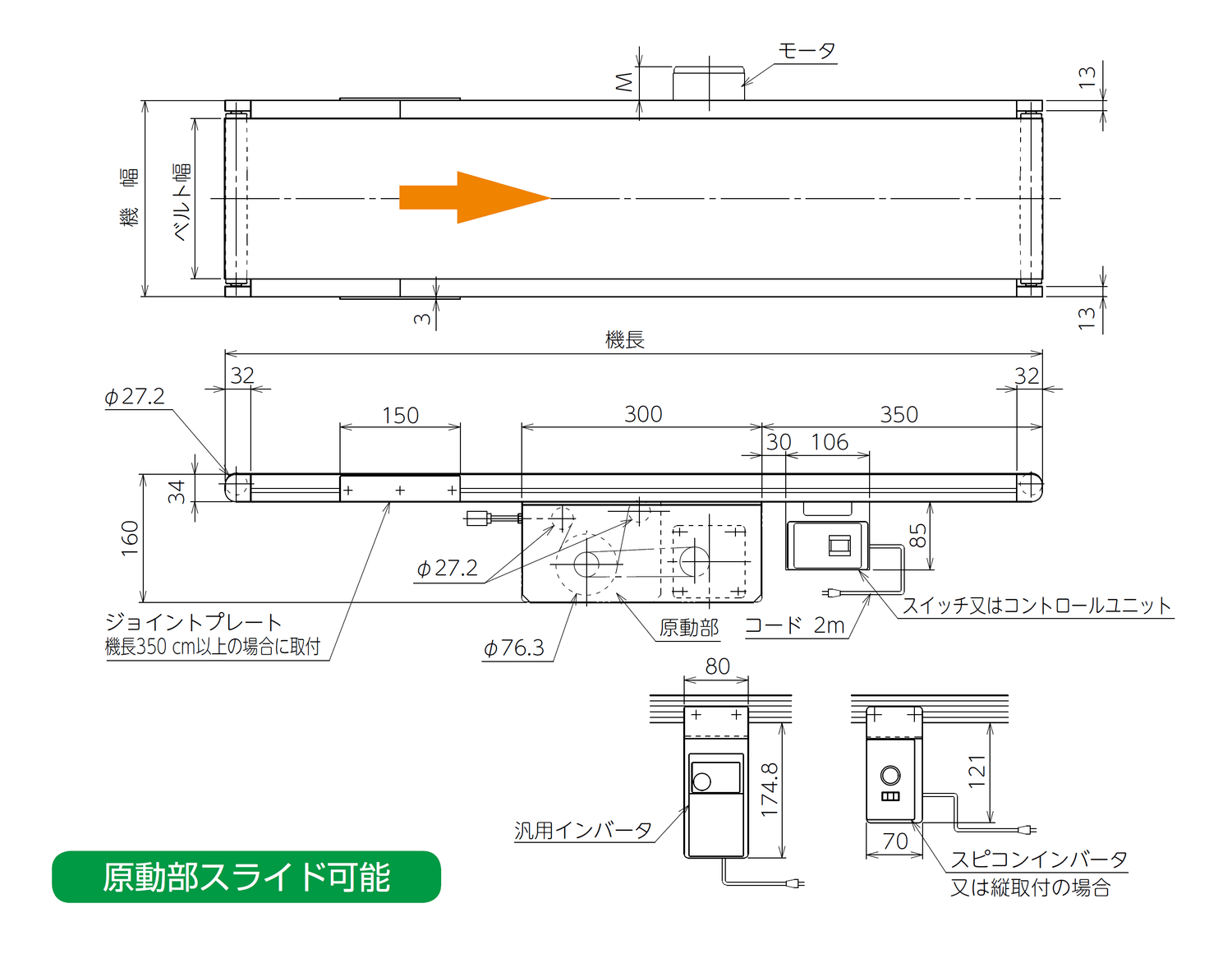

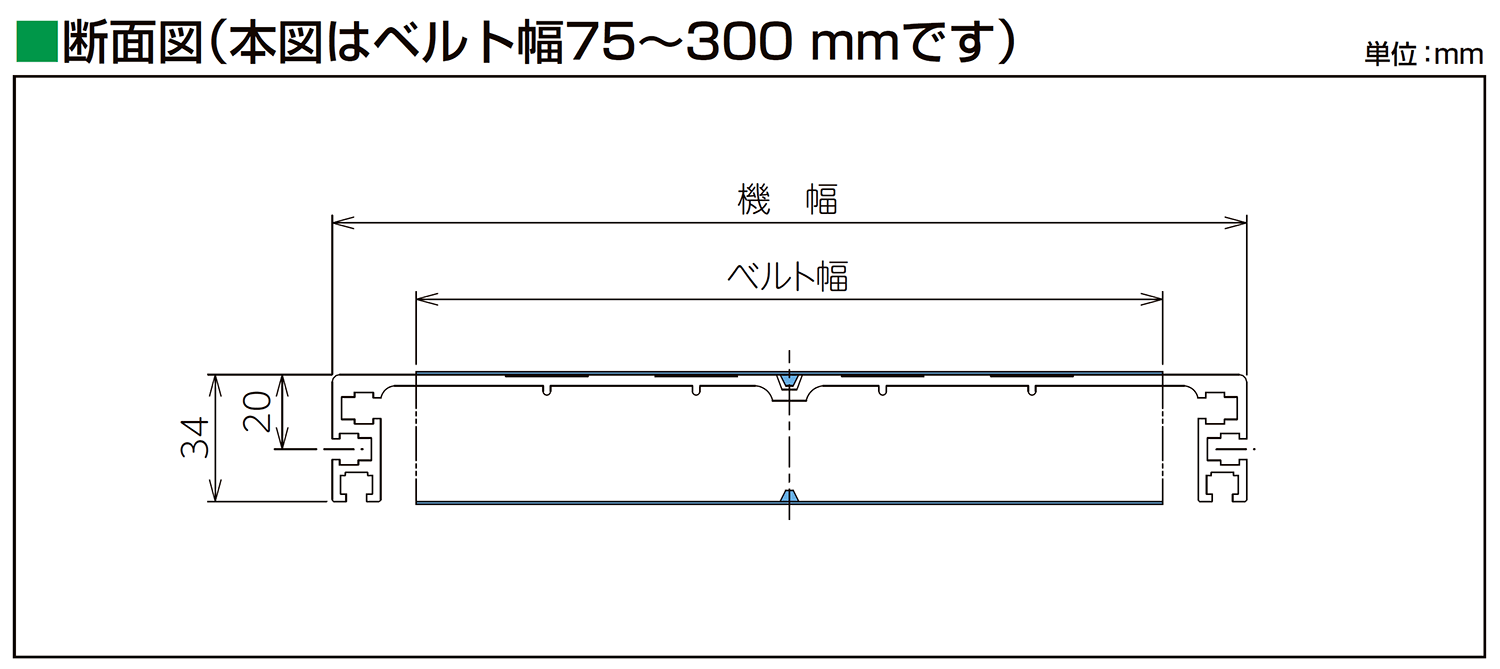

蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
MMX200-VG
MMX200-SD2
小型原動（SD2）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

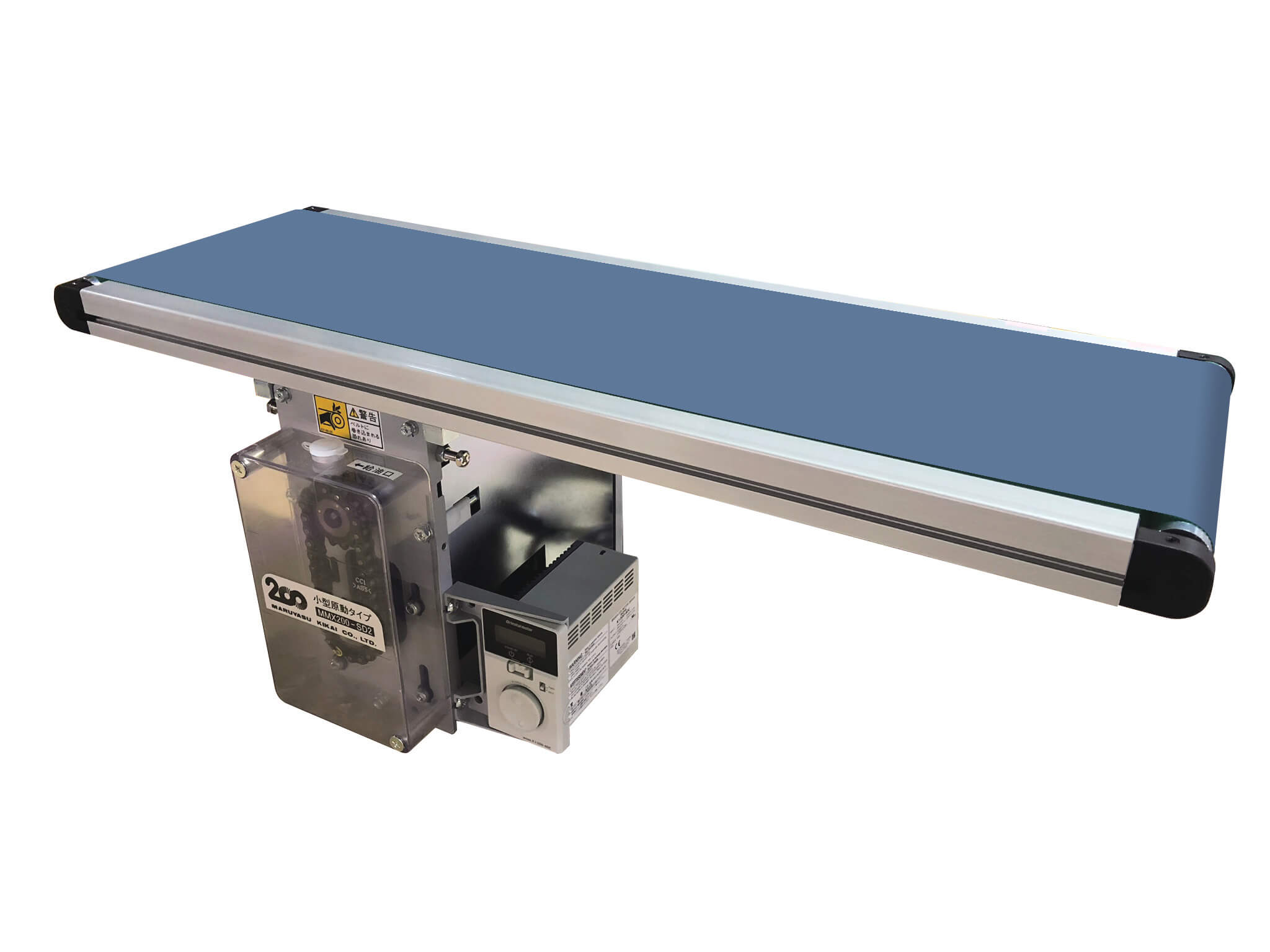

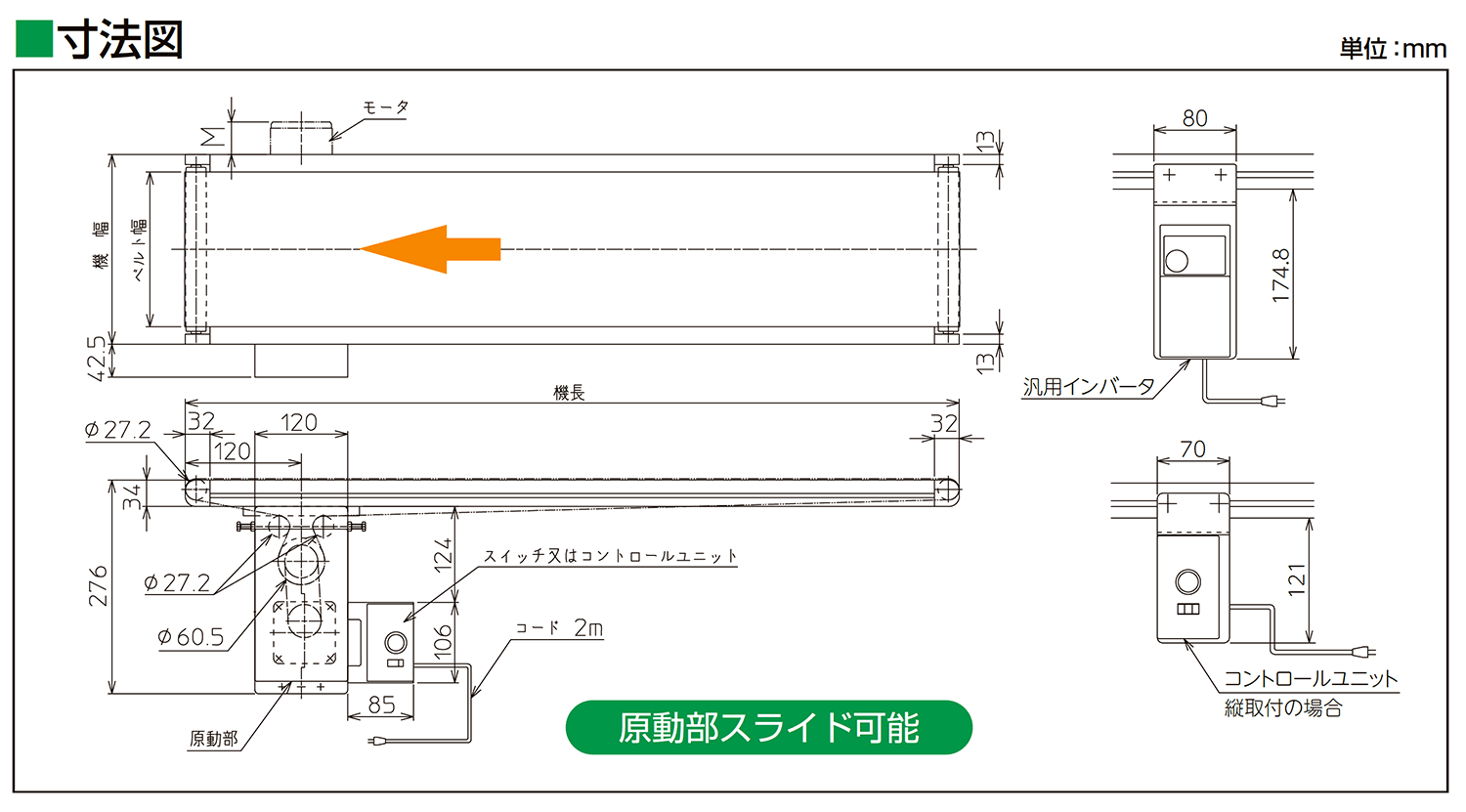

小型原動（SD2）タイプです。原動部をコンパクトに設計し、短機長のコンベヤ製作を可能にしました。
仕様表
MMX200-SD2
MMX200-SD2
MMX200-SDH
小型原動（SDH）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

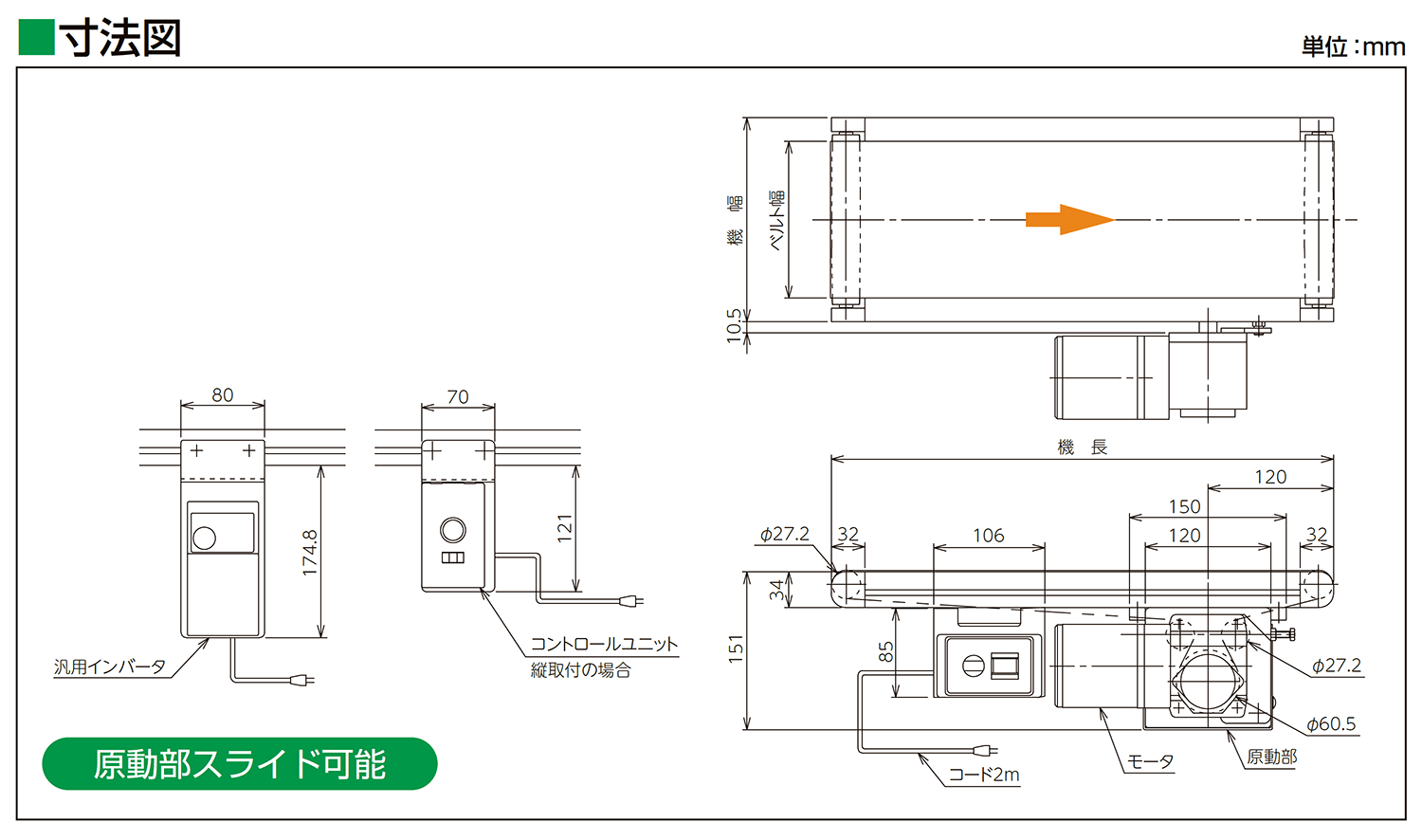

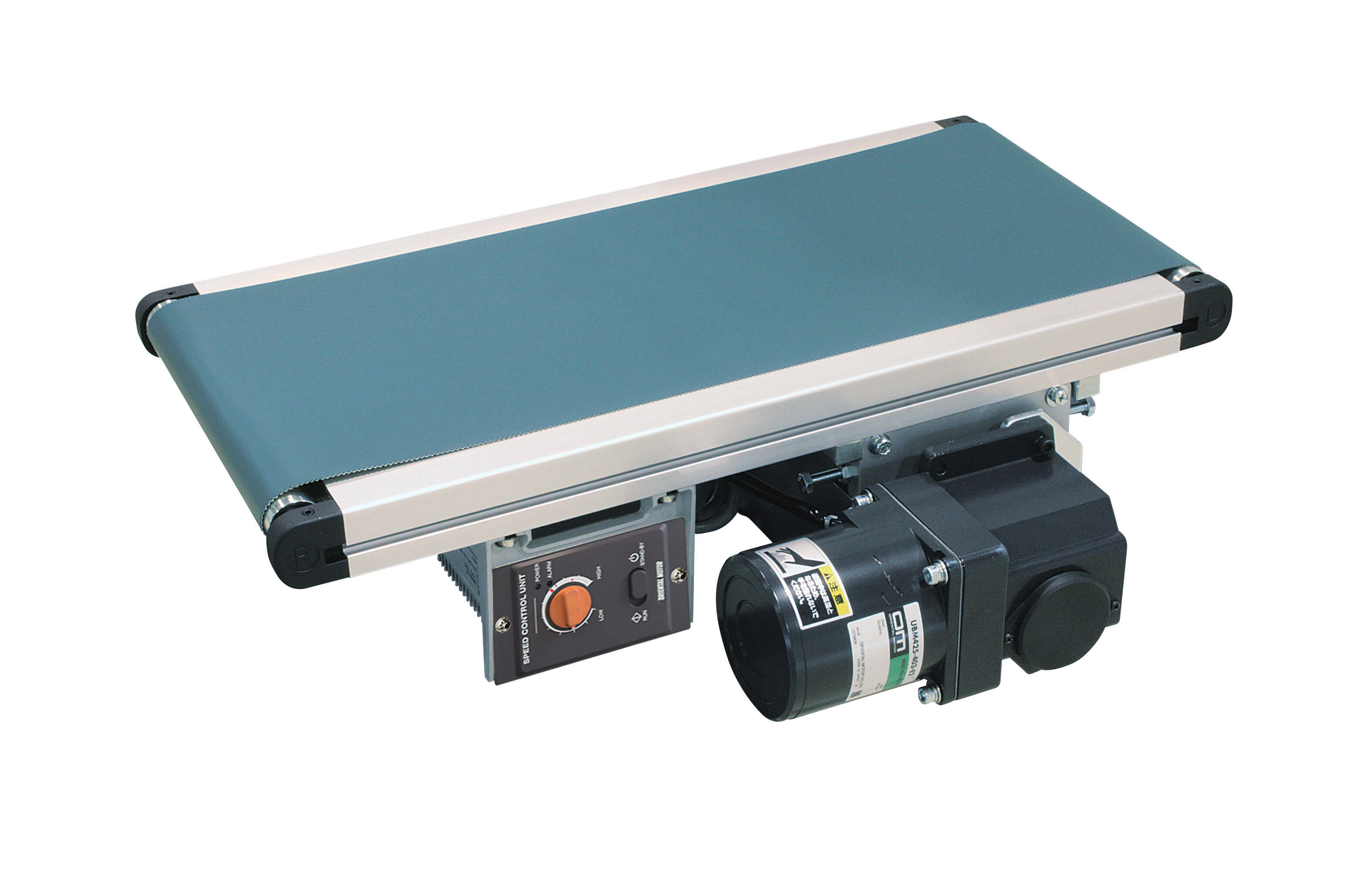

小型原動中空軸モータ（SDH）タイプです。中空軸モータの採用により機高を抑え、省スペース化に貢献する短機長コンベヤです。

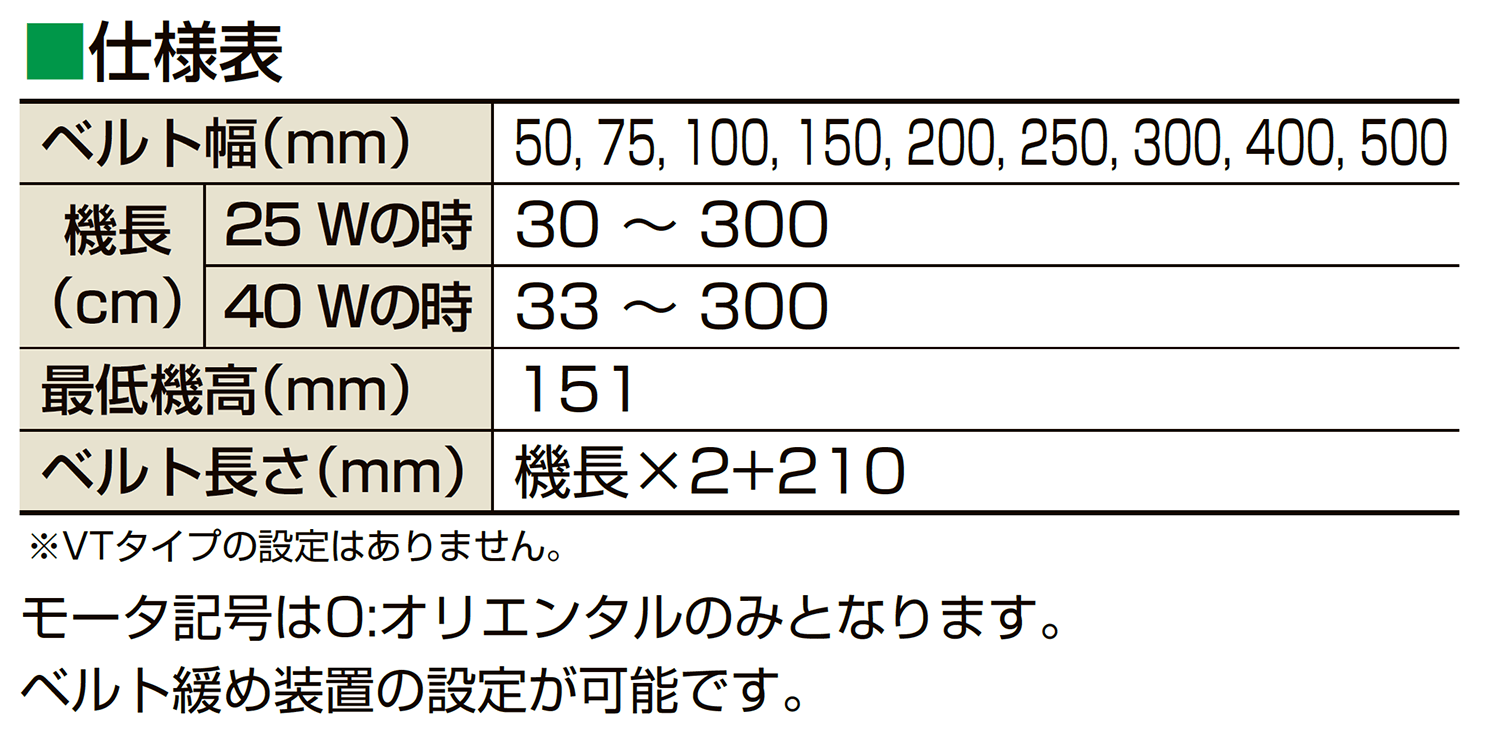

仕様表
MMX200-SDH

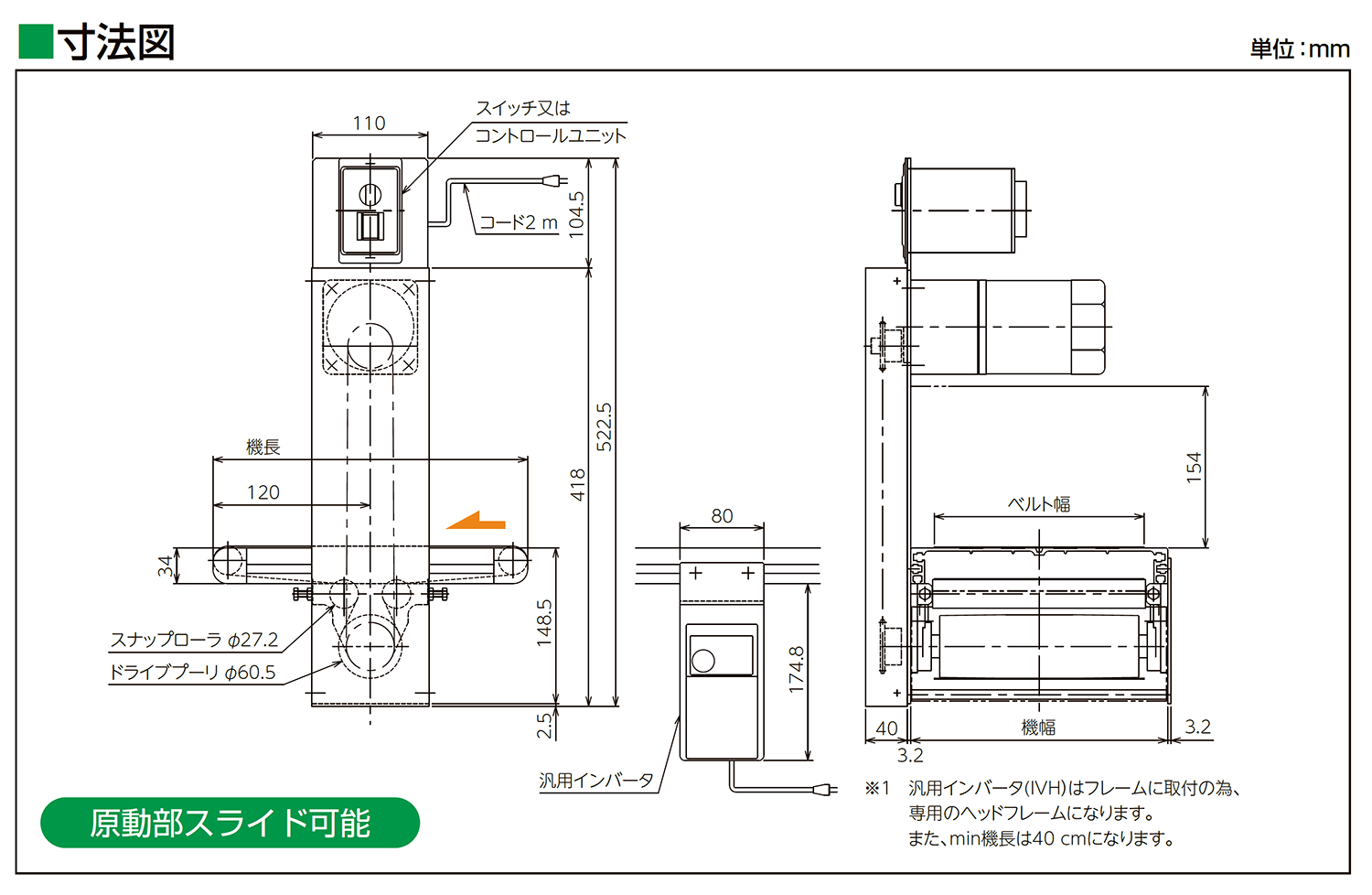

MMX200-CDU
モータ上部取付（CDU）タイプ
モータ上部取付（CDU）タイプです。コンベヤ上部にモータを配置し、原動部の幅を最小限に抑えた省スペースタイプです。

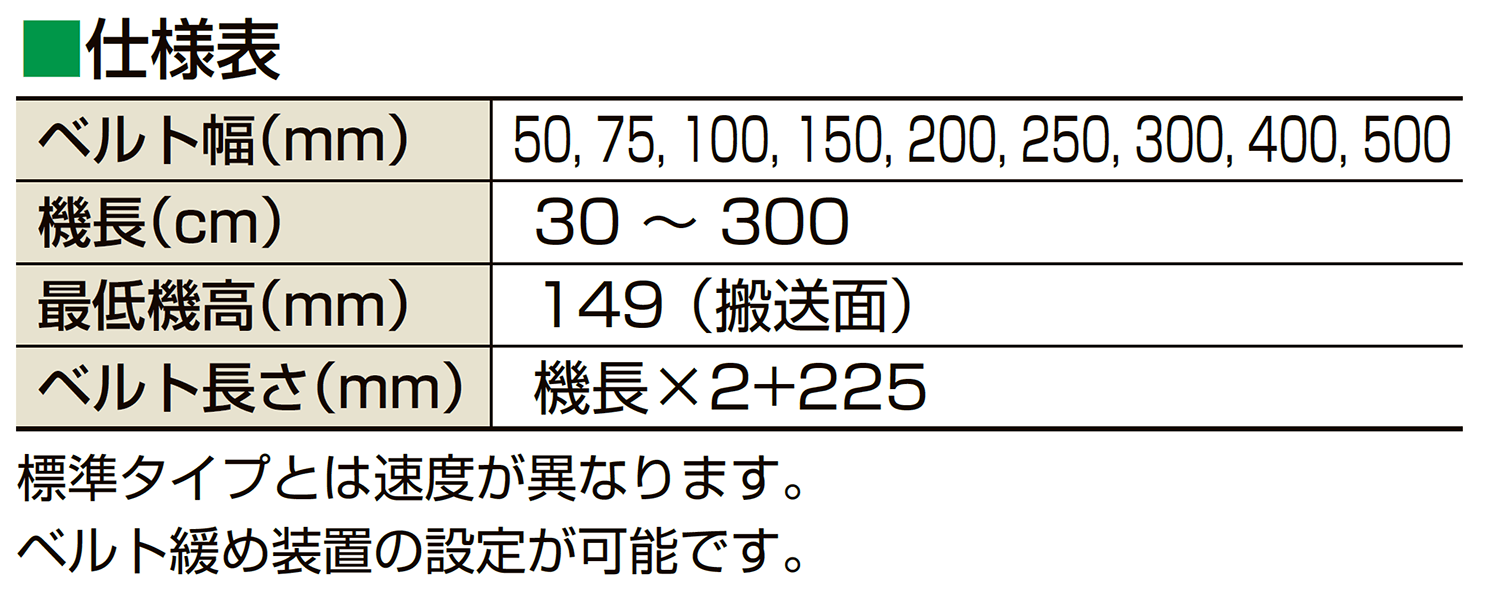

仕様表
MMX200-CDU
MMX200-CF
上部水平（CF）タイプ

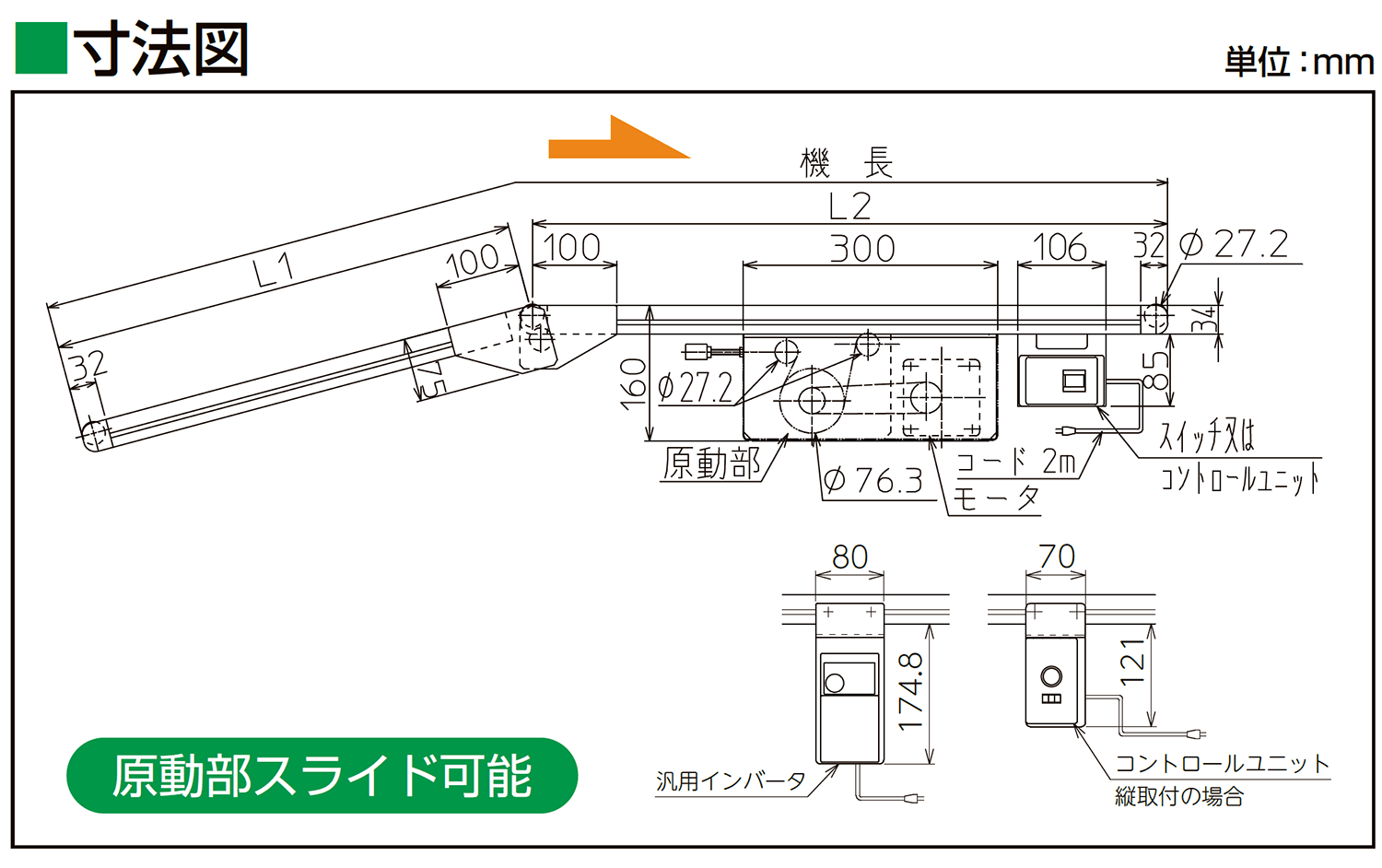

上部水平（CF）タイプです。傾斜・水平間の搬送を、乗り移りなしで1台に集約できます。傾斜角度は0〜30°まで調整可能です。
仕様表
MMX200-CF
MMX200-CF
MMX200-CFZ
CFZ型フィーダ（Z型フィーダ）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

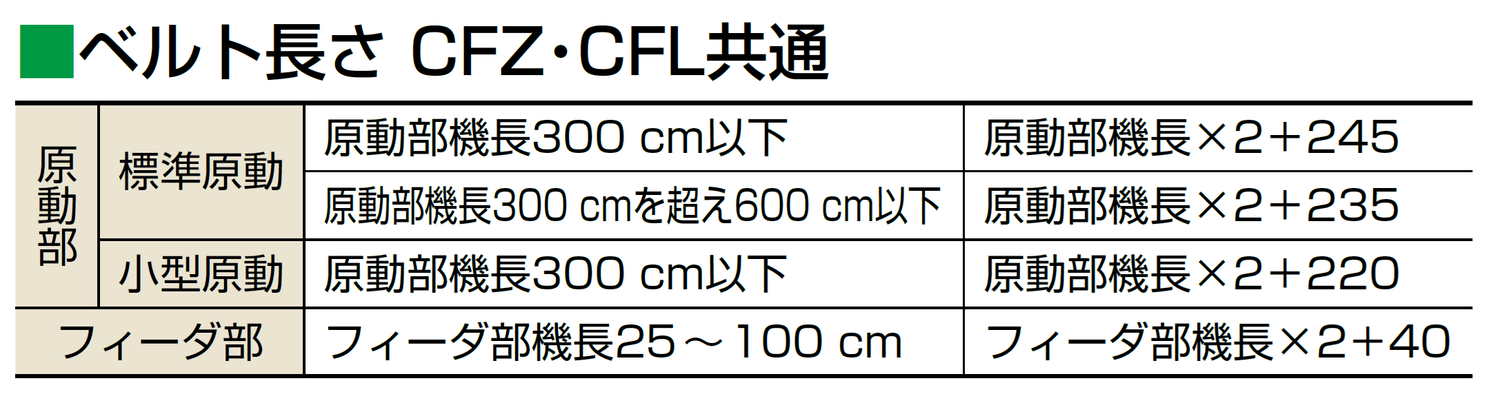

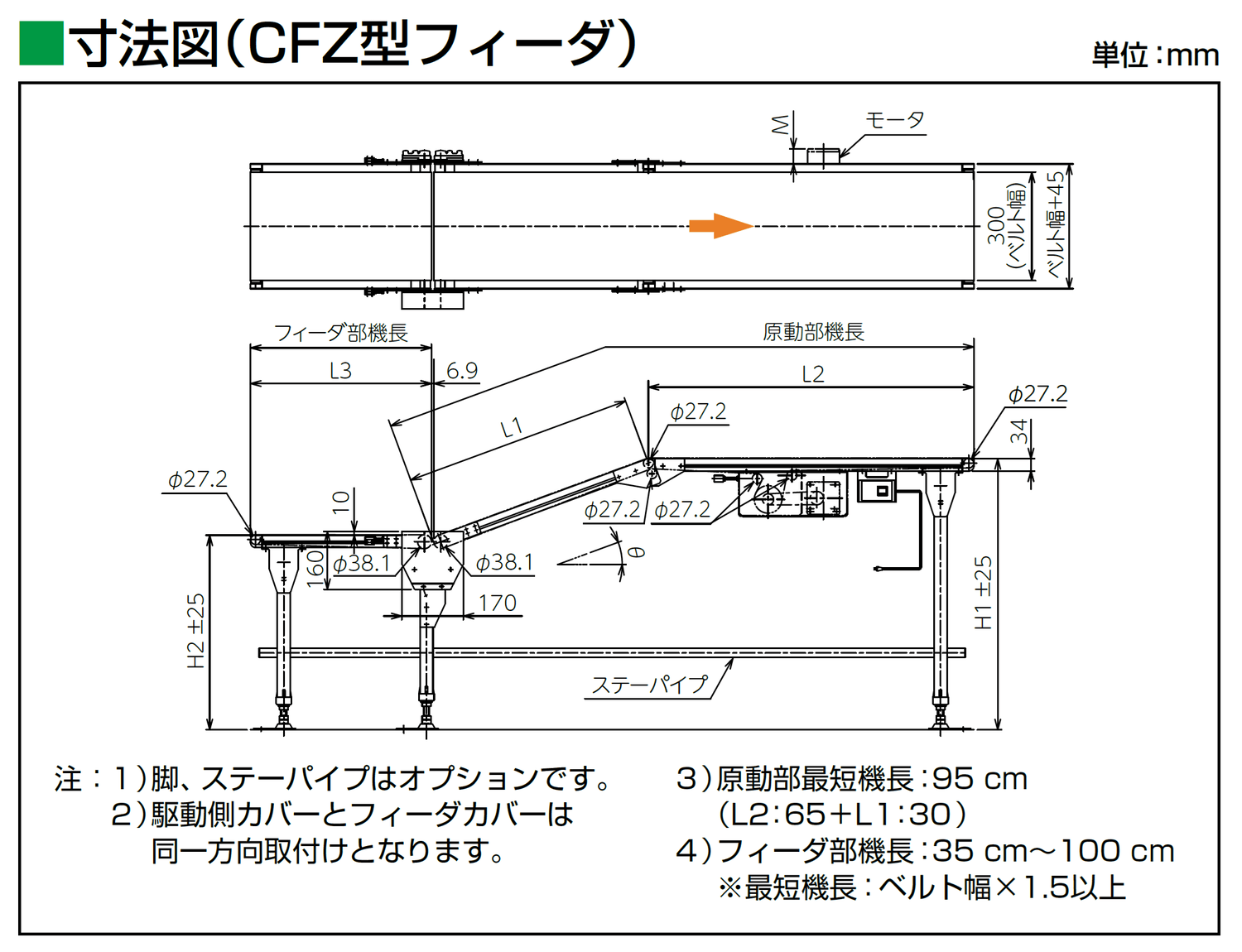

Z型フィーダ（CFZ）タイプです。水平から傾斜、傾斜から水平への搬送を1台で行えます。搬送ラインの高低差に合わせた搬送に対応します。
MMX200-CFZ

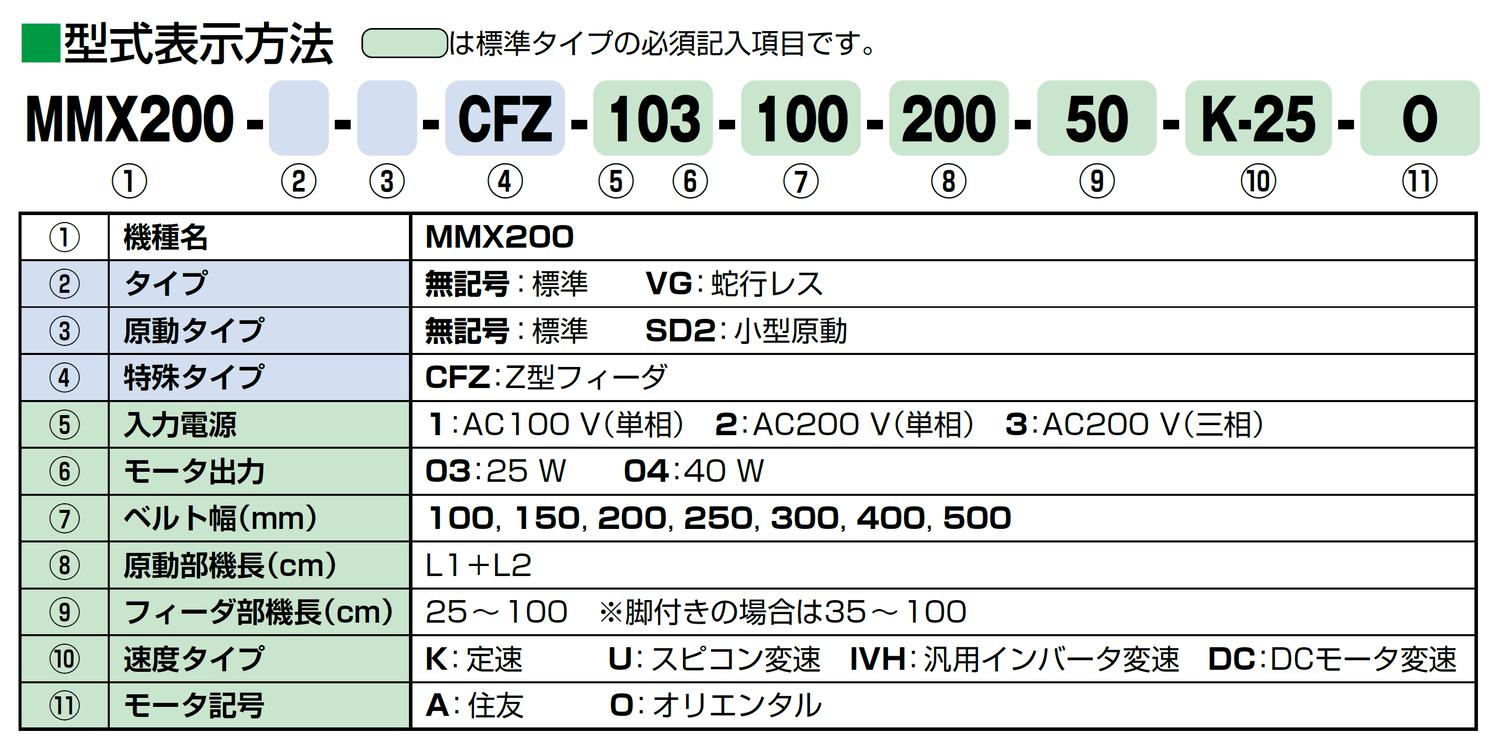

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MMX200-CFL
CFL型フィーダ（L型フィーダ）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

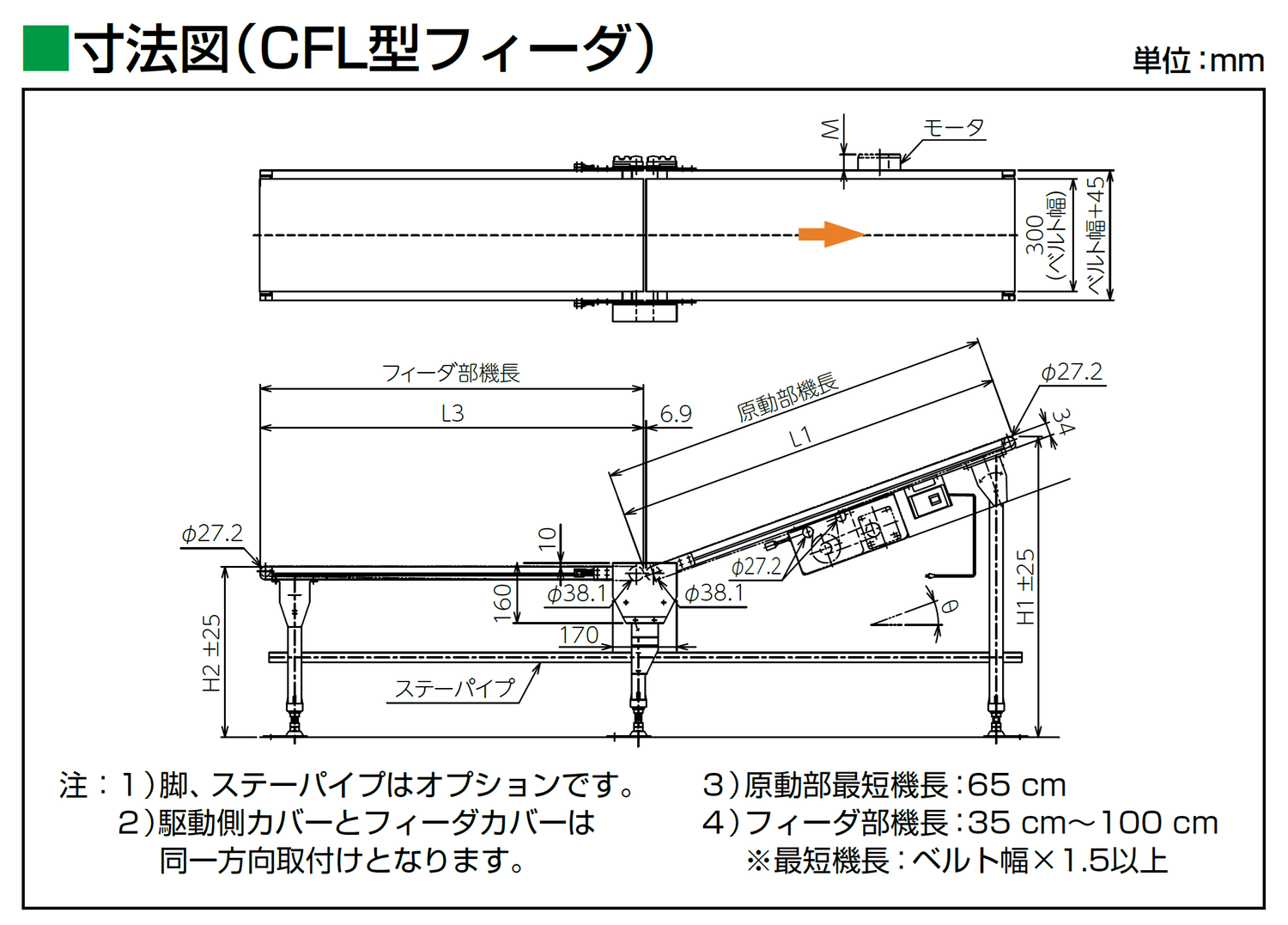

L型フィーダ（CFL）タイプです。水平から傾斜への搬送を1台で行えます。搬送ラインの高低差に合わせた搬送に対応します。
MMX200-CFL

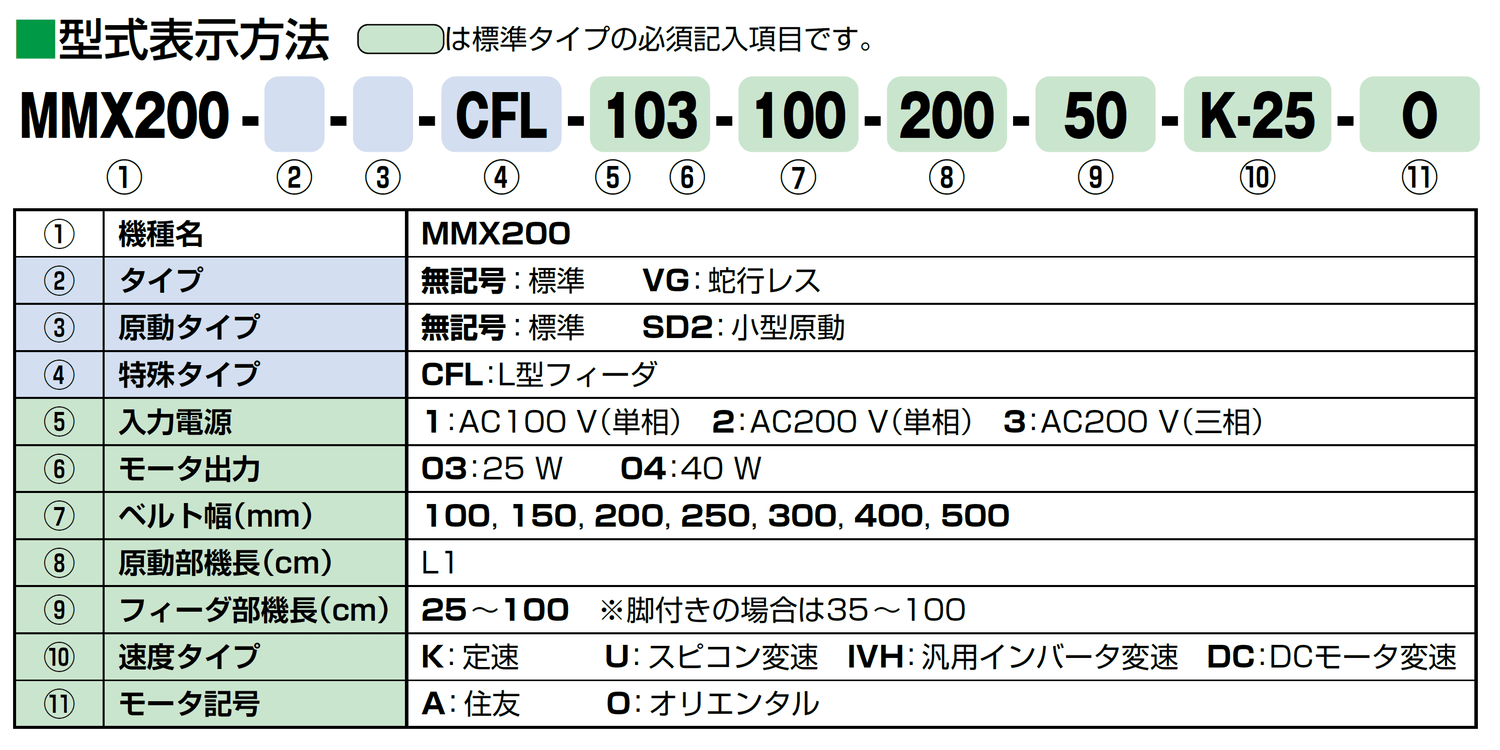

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MMX200-VT
Vトラフ（VT)タイプ

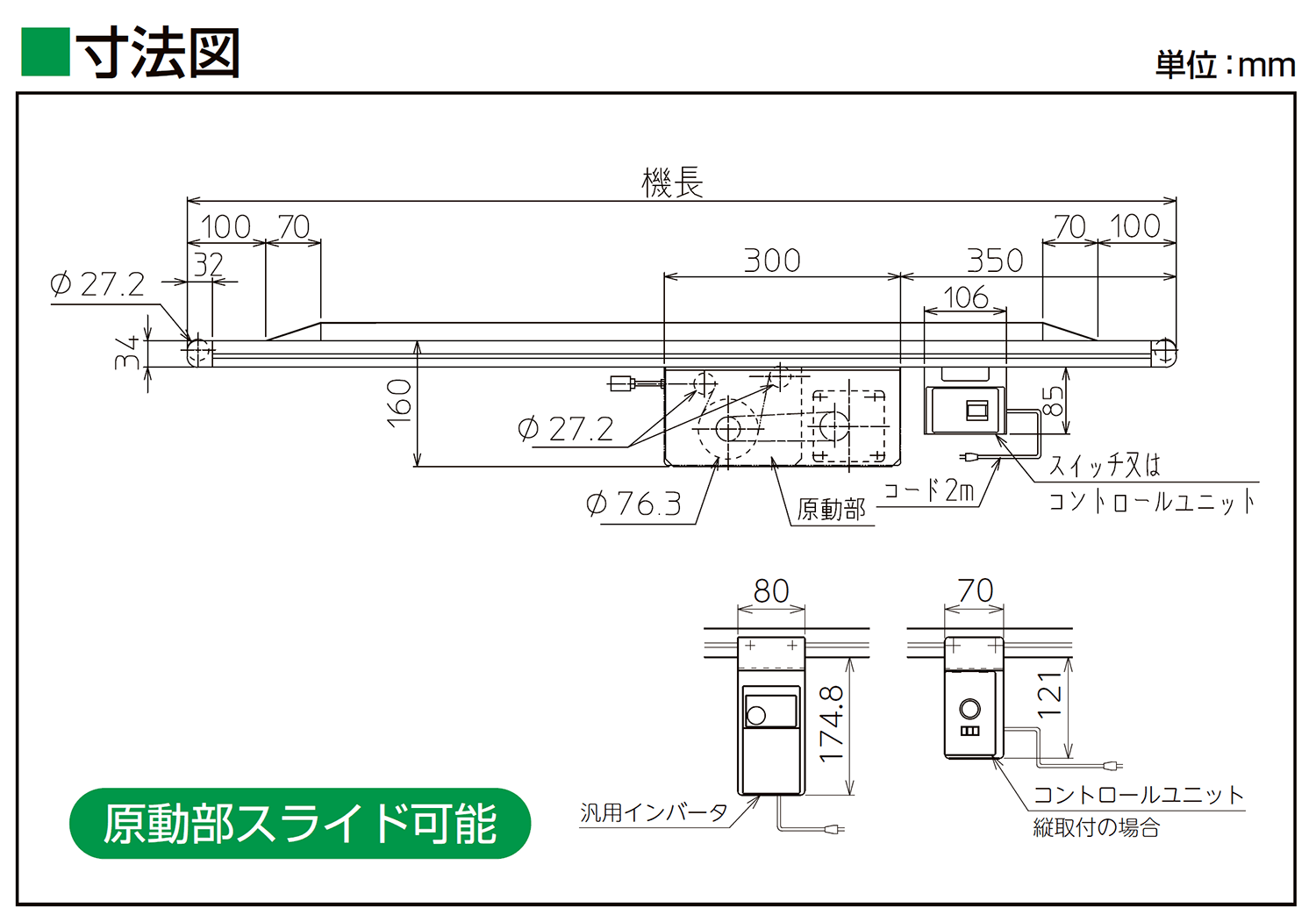

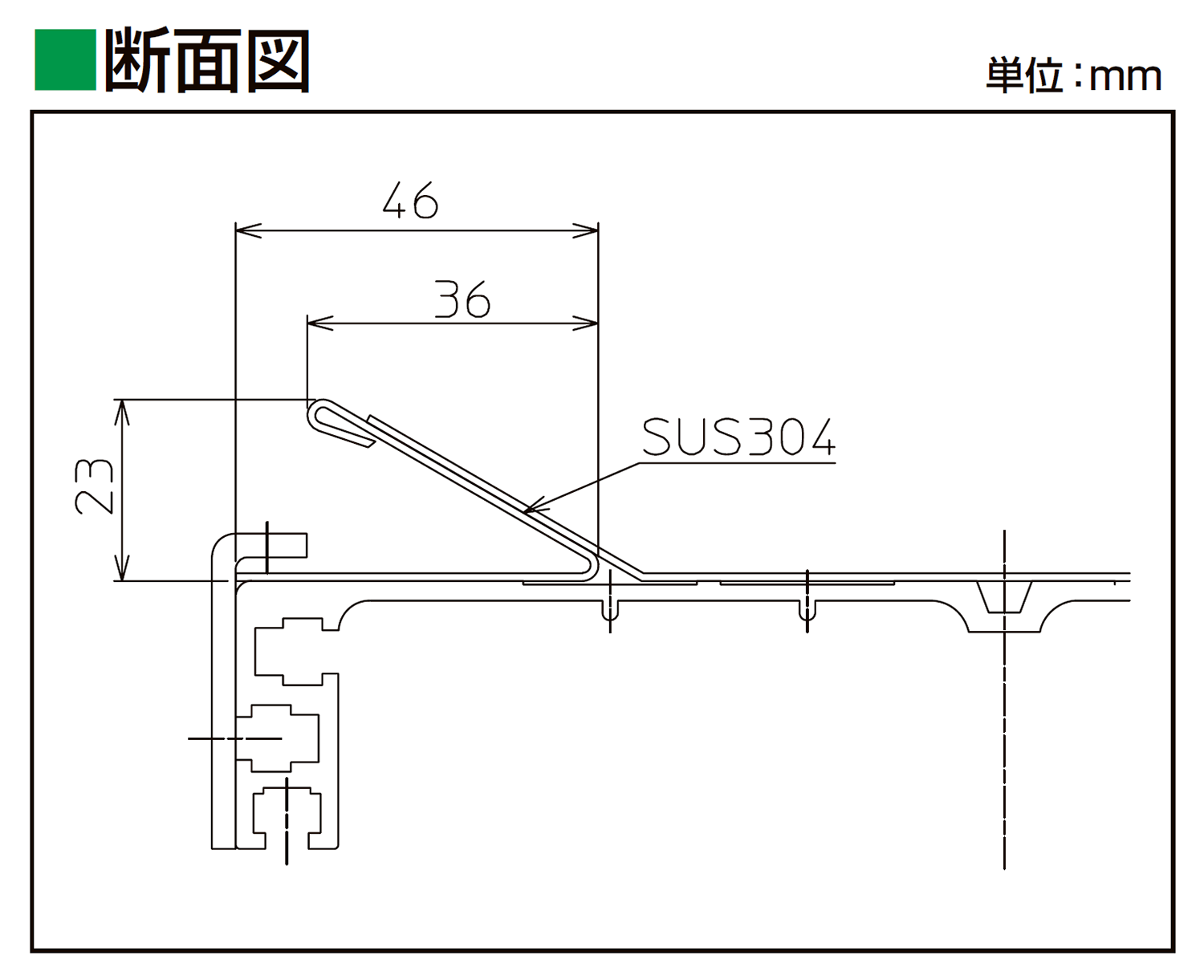

Vトラフ（VT）タイプです。ベルト両側にVトラフ用ガイドを差し込むことで搬送面を船底形状にし、バラ物を安定して搬送できます。

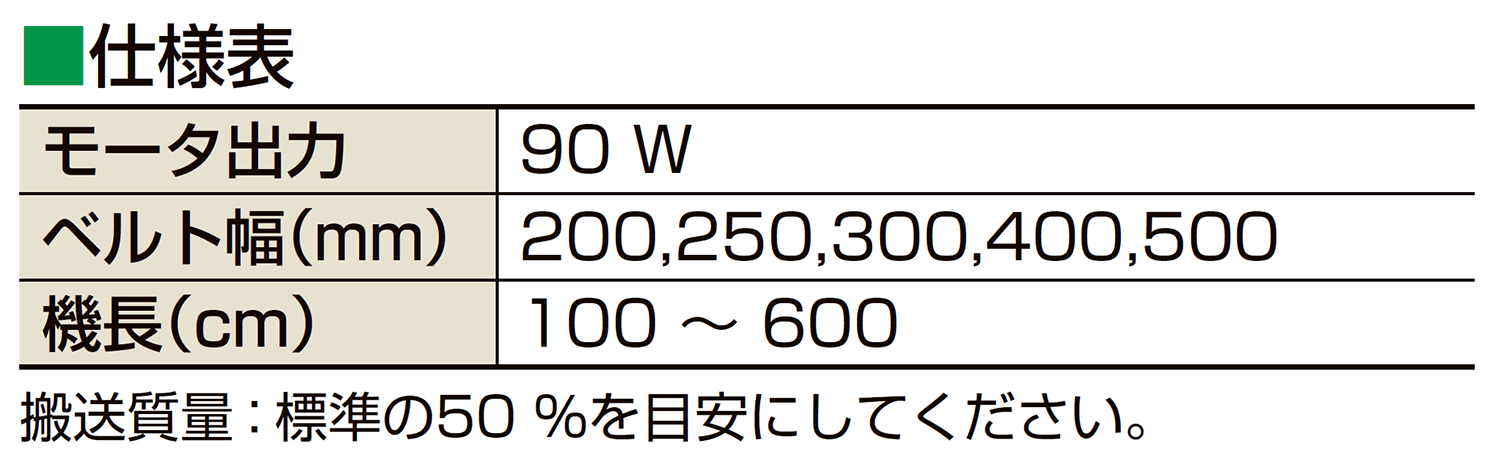

仕様表
MMX200-VT
MMX200-VT
MMX200-RE
ローラエッジ (RE) タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

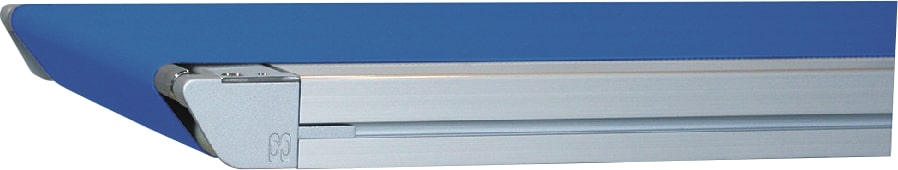

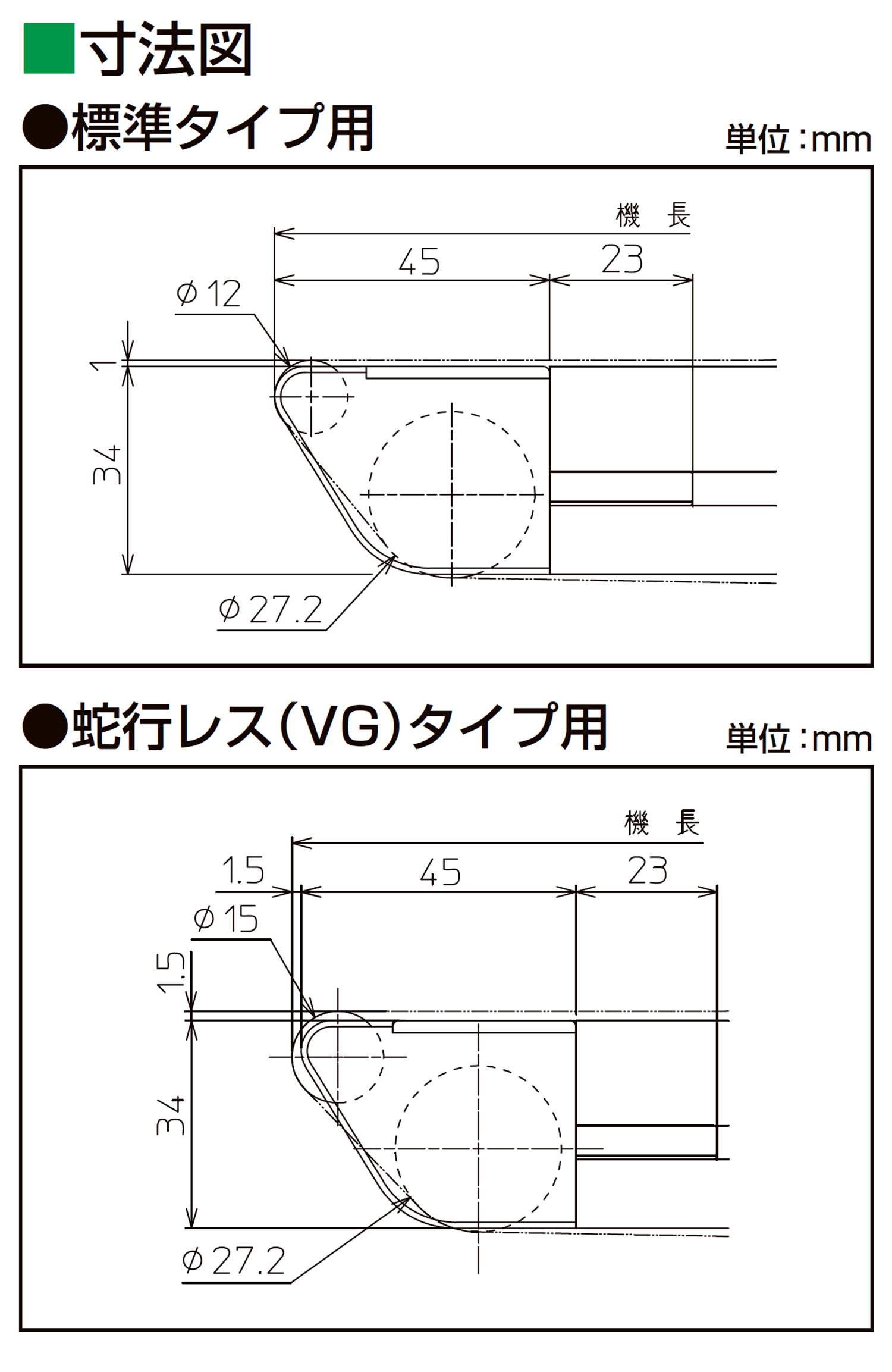

ローラエッジ（RE）オプションです。テールローラに小径ローラを採用し、小さな搬送物の乗り移りをスムーズにします。
MMX200-RE

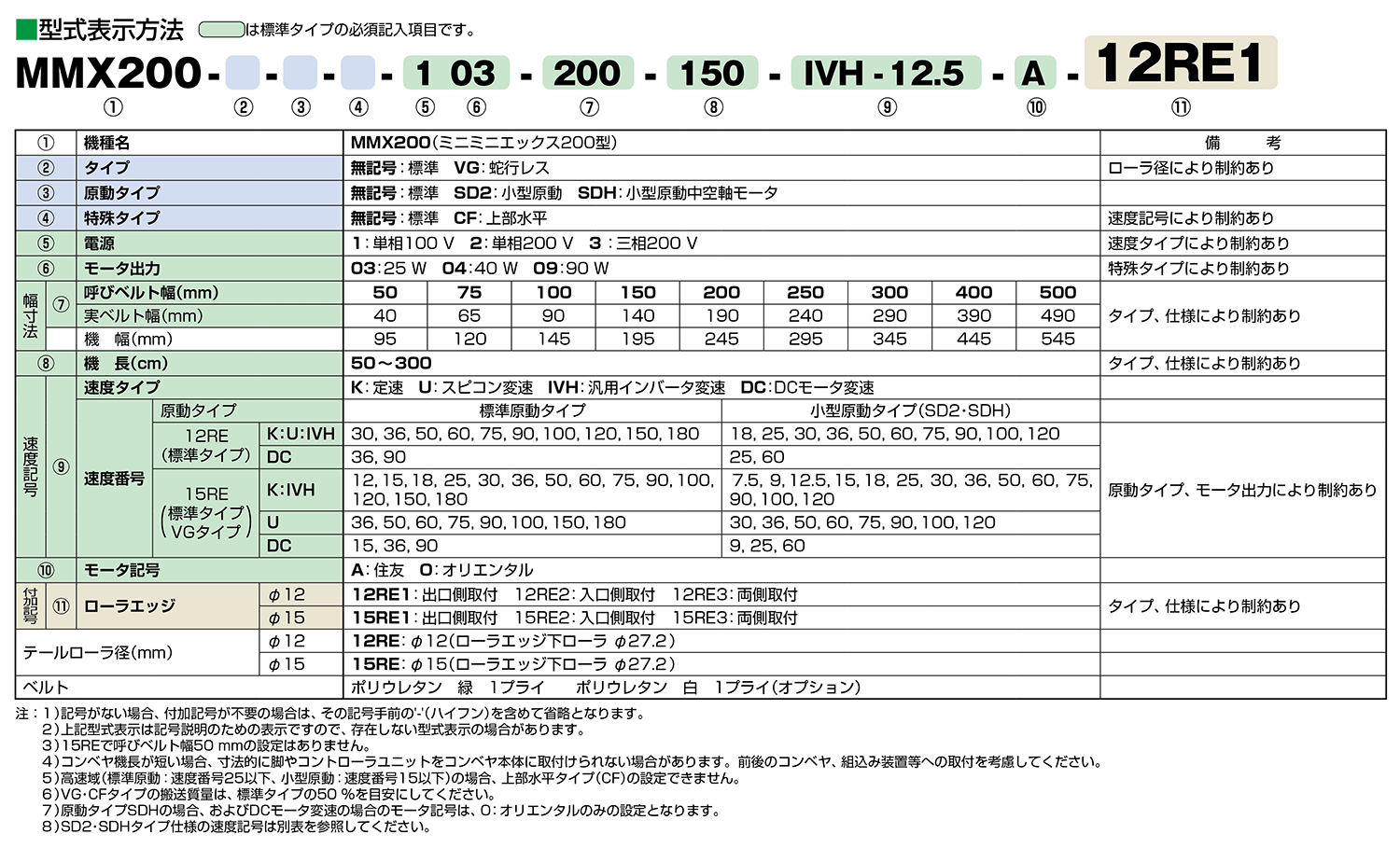

型式表示方法
■は標準タイプの必須記入事項です。
仕様
