TBC
簡単ベルト着脱できるコンベヤ
- 目安搬送質量
- 20 kg/台
- ベルト幅
- 150～600 mm
- 機長
- 80～600 cm
- テールローラ
- φ34 mm
TBC 標準
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
ハンドル操作でオートテンション構造を解除でき、ベルト交換を簡単に行えるセンタドライブコンベヤです。ベルトの張力変化に対応しやすく、清掃しやすい構造です。

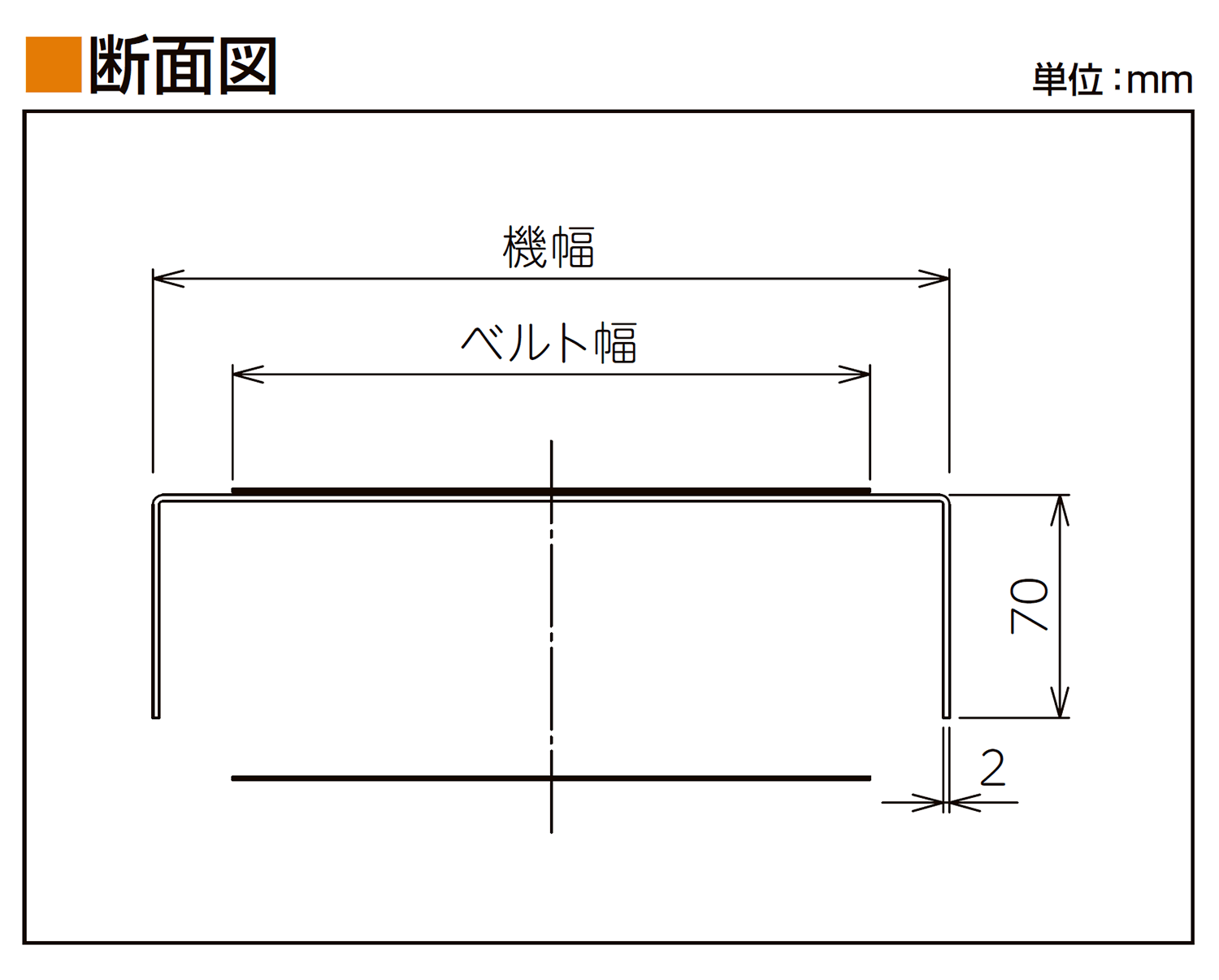

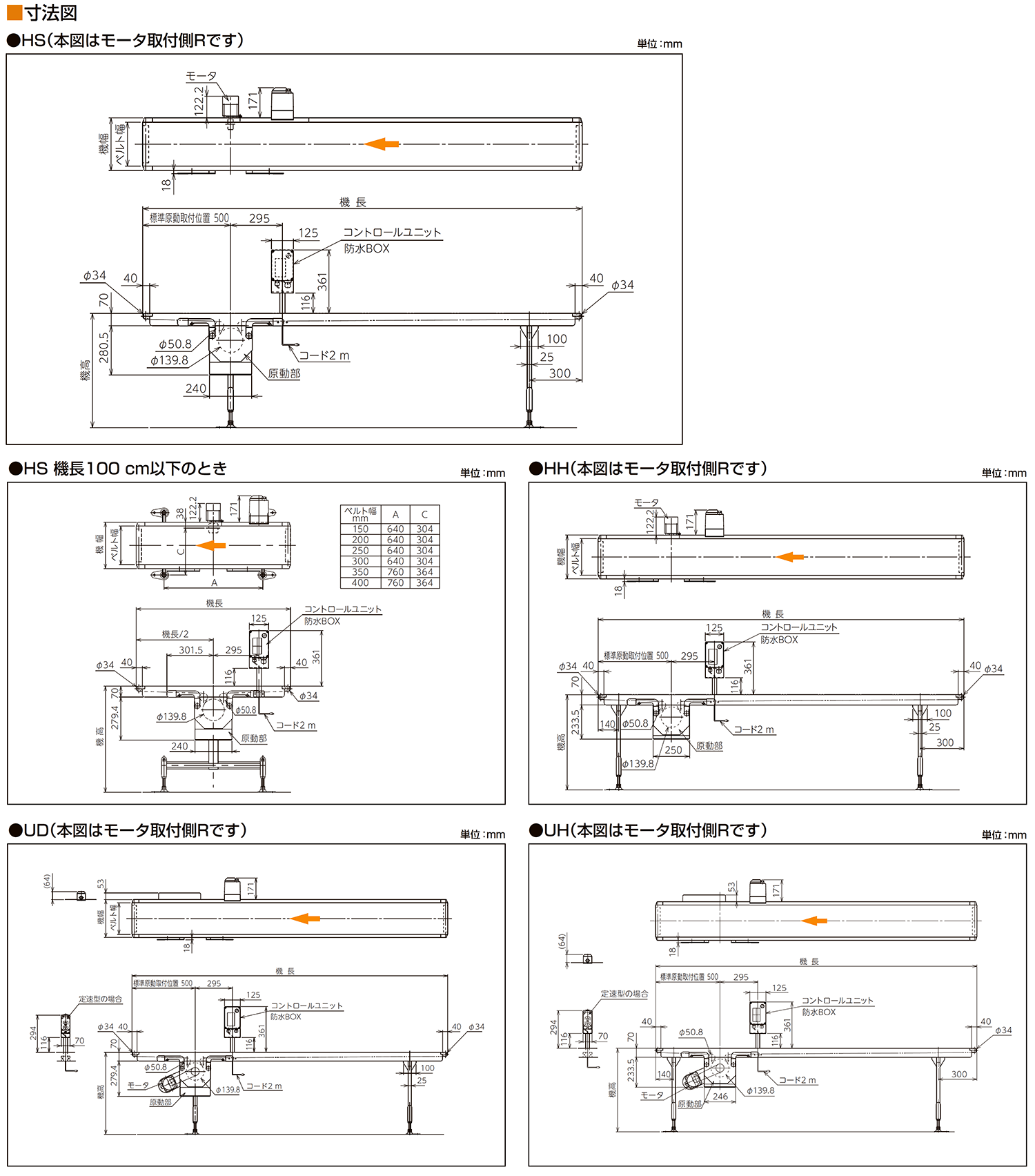

TBC 標準
- HS：HSベルト幅400 mm以下、機長80 cm以上100 cm以下
-
- 図面
-
- 2D-CAD
- HS：HSベルト幅400 mm以下、機長100 cmを超え300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HSベルト幅400 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- HH：HHベルト幅400 mm以下、機長150 cmを超え300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HH：HHベルト幅400 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- HH：HHベルト幅450～600 mm、機長125 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HH：HHベルト幅450～600 mm、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- UD：UDベルト幅400 mm以下、機長80 cm以上100 cm以下
-
- 図面
-
- 2D-CAD
- UD：UDベルト幅400 mm以下、機長100 cmを超え300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- UD：UDベルト幅400 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- UH：UHベルト幅400 mm以下、機長150 cmを超え300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- UH：UHベルト幅400 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- UH：UHベルト幅450～600 mm、機長125 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- UH：UHベルト幅450～600 mm、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(HSベルト幅 400 mm 以下、機長 80 cm ～ 100 cm 以下）
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(HSベルト幅 400 mm 以下、機長 100 cm を超え 300 cm 以下)
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(UDベルト幅 400 mm 以下、機長 80 cm ～ 100 cm 以下）
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(UDベルト幅 400 mm 以下、機長 100 cm を超え 300 cm 以下)
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(HHベルト幅 400 mm 以下、機長 100 cm を超え 300 cm 以下)
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(HHベルト幅 450～600 mm、機長 100 cm を超え 300 cm 以下)
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(UHベルト幅 400 mm 以下、機長 100 cm を超え 300 cm 以下)
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(UHベルト幅 450～600 mm、機長 100 cm を超え 300 cm 以下)
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-LBA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB1A
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB1C
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB2A
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB2C
-
- 図面
-
- 2D-CAD
- ガイド：オプション(FG1 FG1(片側差し込み) FG3)
-
- 図面
-
- 2D-CAD
TBC 標準

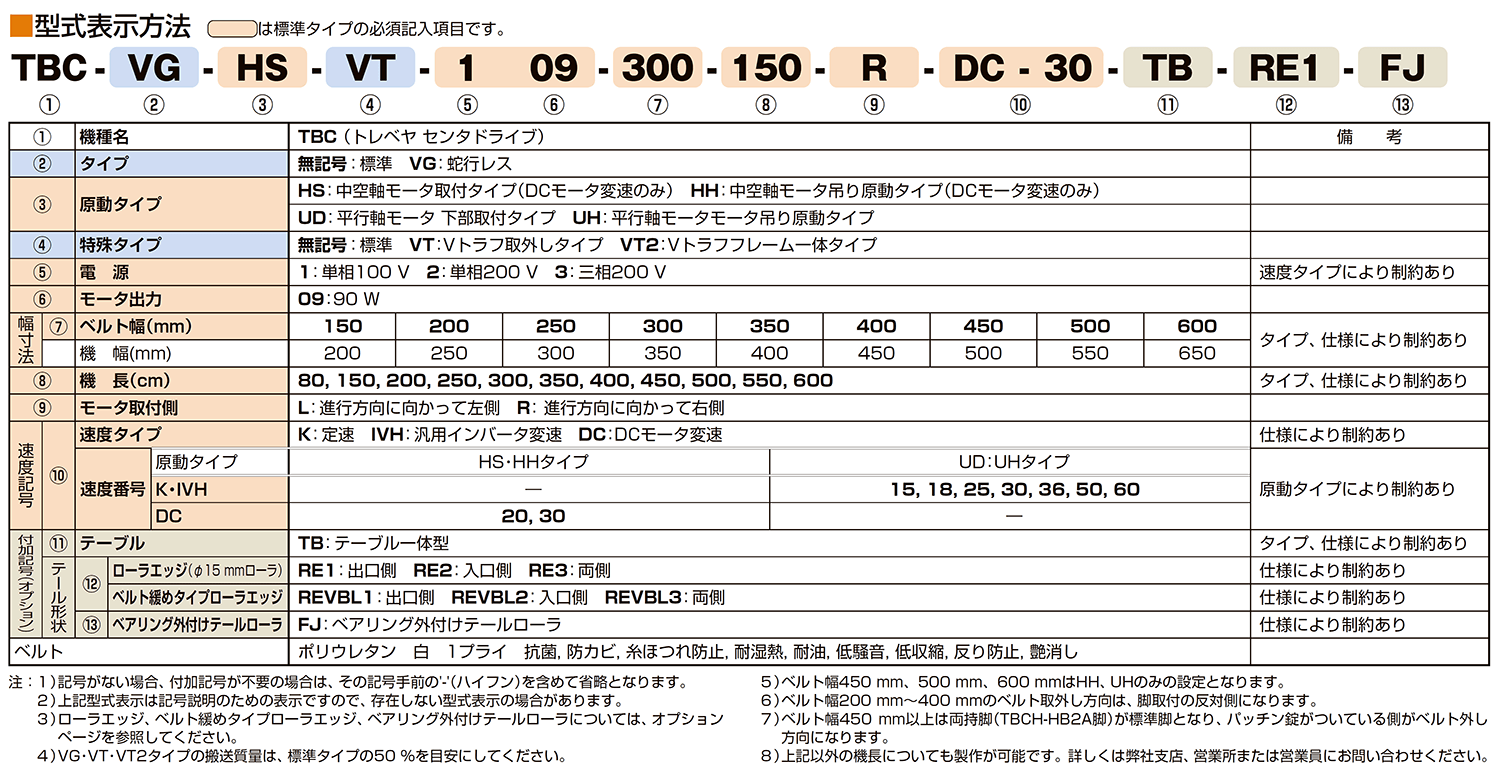

型式表示方法
■は標準タイプの必須記入事項です。
仕様
TBC-VG
蛇行レス（VG）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

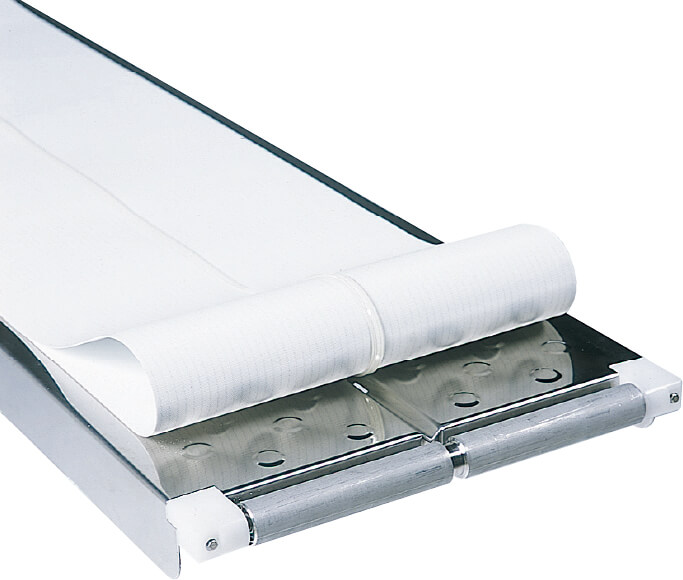

蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
TBC-VG
- HS蛇行レス：HS-VG ベルト幅 400 mm以下、機長 80 cm以上 100 cm以下
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅 400 mm以下、機長 100 cmを超え 300 cm以下
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅 400 mm以下、機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- HH蛇行レス：HH-VG ベルト幅 400 mm以下、機長 150 cmを超え 300 cm以下
-
- 図面
-
- 2D-CAD
- HH蛇行レス：HH-VG ベルト幅 400 mm以下、機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- HH蛇行レス：HH-VG ベルト幅 450 ～ 600 mm、機長 125 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
- HH蛇行レス：HH-VG ベルト幅 450 ～ 600 mm、機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- UD蛇行レス：UD-VG ベルト幅 400 mm以下、機長 80 cm以上 100 cm以下
-
- 図面
-
- 2D-CAD
- UD蛇行レス：UD-VG ベルト幅 400 mm以下、機長 100 cmを超え 300 cm以下
-
- 図面
-
- 2D-CAD
- UD蛇行レス：UD-VG ベルト幅 400 mm以下、機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- UH蛇行レス：UH-VG ベルト幅 400 mm以下、機長 150 cmを超え 300 cm以下
-
- 図面
-
- 2D-CAD
- UH蛇行レス：UH-VG ベルト幅 400 mm以下、機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- UH蛇行レス：UH-VG ベルト幅 450 ～ 600 mm、機長 125 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
- UH蛇行レス：UH-VG ベルト幅 450 ～ 600 mm、機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
TBC-VG
TBC-VT
Vトラフ（VT）取外しタイプ

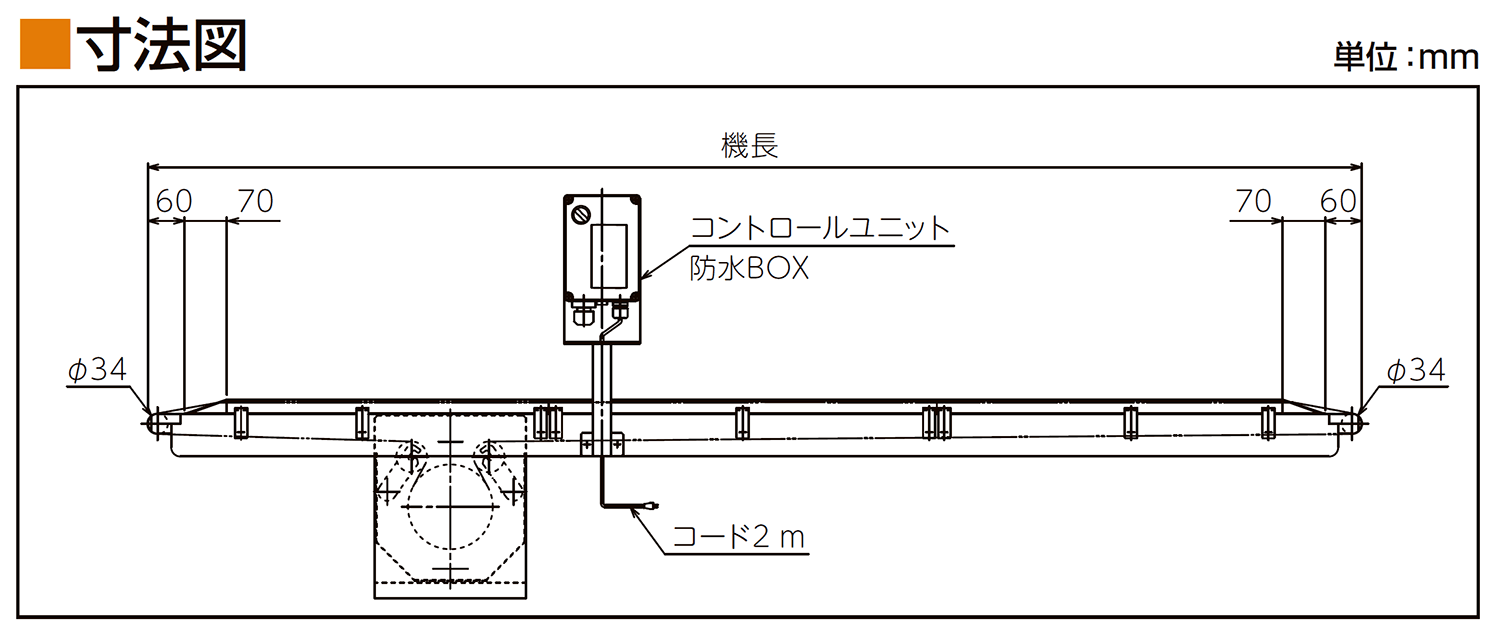

Vトラフ（VT）タイプです。ベルト両側にVトラフ用ガイドを差し込むことで搬送面を船底形状にし、バラ物を安定して搬送できます。

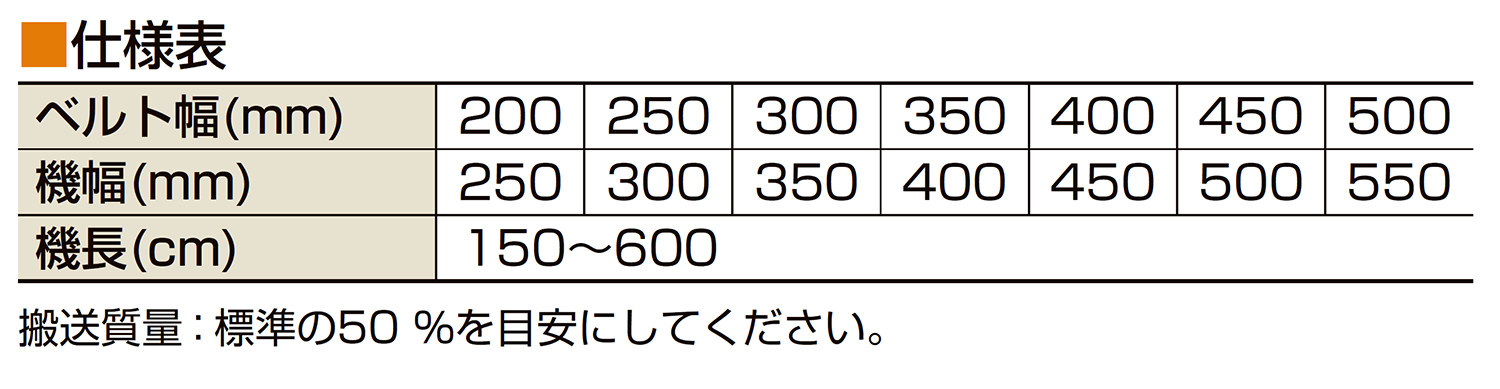

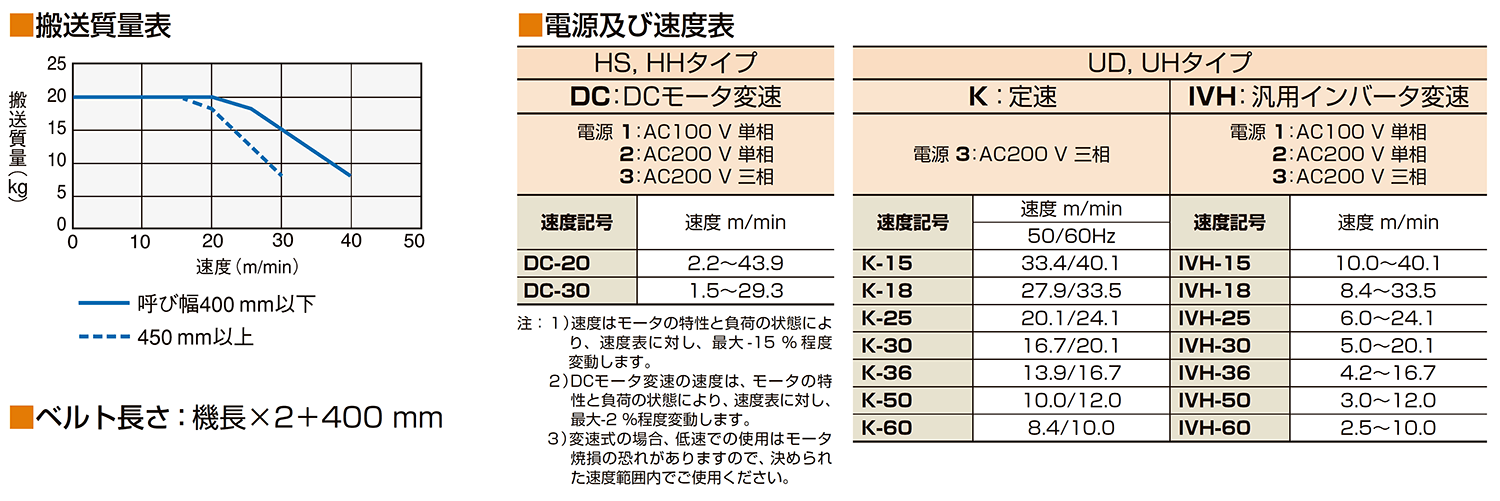

仕様表
TBC-VT
TBC-VT
