FB2C
食品搬送センタドライブベルトコンベヤ
- 目安搬送質量
- 20 kg/台
- ベルト幅
- 100～500 mm
- 機長
- 100～600 cm
- テールローラ
- φ27.2 (34) mm
FB2C 標準
標準タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
フードベヤシリーズの代表機種となるセンタドライブコンベヤです。豊富なオプション装置を取り揃えており、用途に応じたライン構成に対応します。

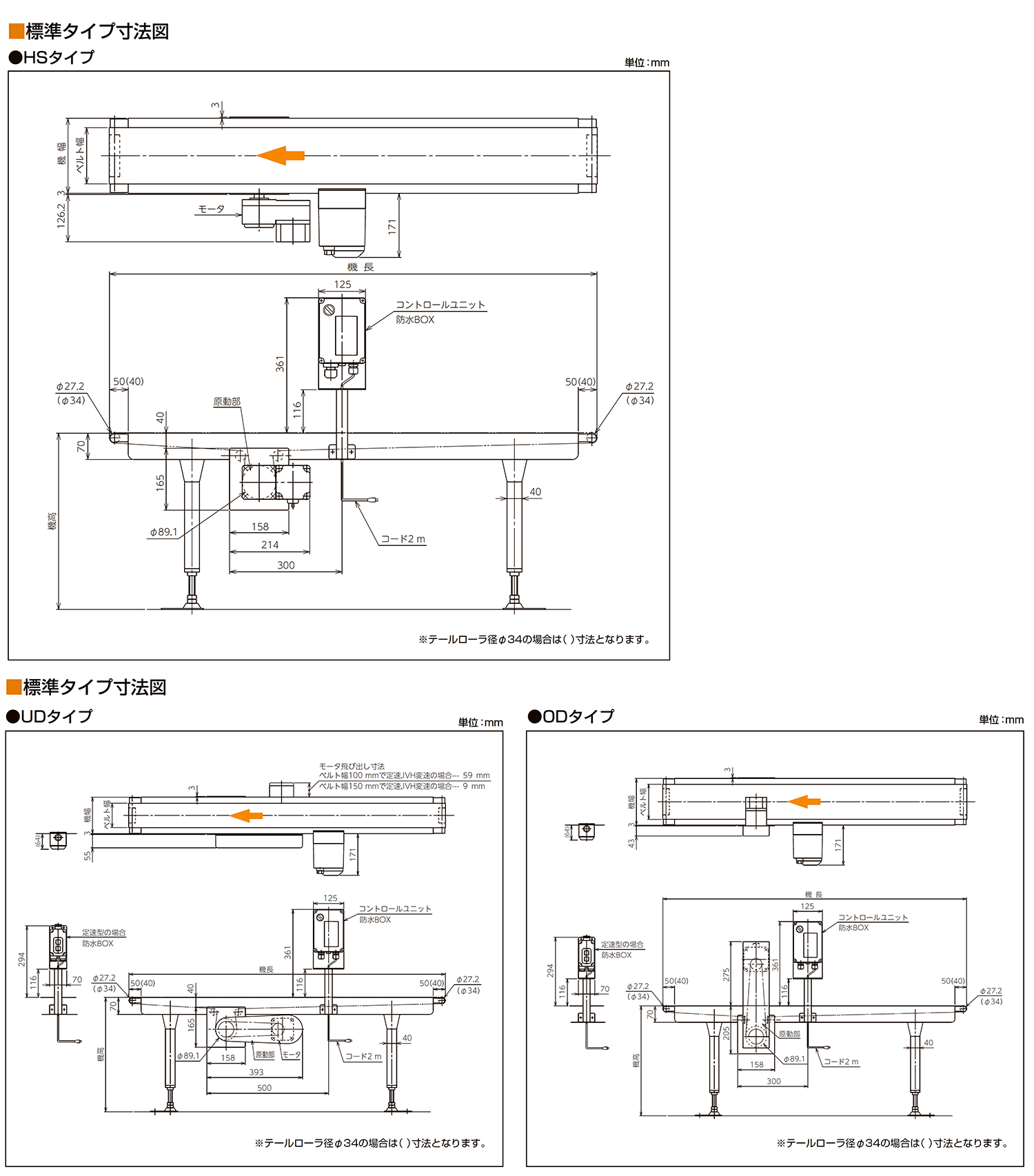

FB2C 標準
- HS：HSベルト幅 500 mm以下、機長 100 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HSベルト幅 500 mm以下、機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- OD：ODベルト幅 500 mm以下、機長 100 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：ODベルト幅 500 mm以下、機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- UD：UD ベルト幅 500 mm以下、機長 100 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- UD：UDベルト幅 500 mm以下、機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(HS ベルト幅 100 mm ～ 500 mm 、機長 300 cm 以下)
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(UD ベルト幅 100 mm ～ 500 mm 、機長 300 cm 以下)
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(OD ベルト幅 100 mm ～ 500 mm 、機長 300 cm 以下)
-
- 図面
-
- 2D-CAD
- LED付 UD OD HS：オプション(ベルト幅 200 mm以上 600 mm まで)
-
- 図面
-
- 2D-CAD
- LED付 UD OD HS：オプション(水洗いタイプ ベルト幅 250 mm以上 600 mm まで)
-
- 図面
-
- 2D-CAD
- LED付 UD OD HS：オプション(電源ボックスタイプ対応表)
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2CH-HA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2CH-HC
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2CH-FS1 スライド
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2CH-FS1 固定
-
- 図面
-
- 2D-CAD
- ガイド：オプション(FG1 FG3 FGN1 FGN2)
-
- 図面
-
- 2D-CAD
- ユニットフレーム(HF)：オプション(FB2C-UD-HF 50フレーム ベルト幅 500 mm以下、機長 100 cm以上 300 cm以下)
-
- 図面
-
- 2D-CAD
- ユニットフレーム(HF)：オプション(FB2C-OD-HF 50フレーム ベルト幅 500 mm以下、機長 100 cm以上 300 cm以下)
-
- 図面
-
- 2D-CAD
- ユニットフレーム(HF)：オプション(FB2C-HS-HF 50フレーム ベルト幅 500 mm以下、機長 100 cm以上 300 cm以下)
-
- 図面
-
- 2D-CAD
- ユニットフレーム(HF)：オプション(FB2C-UD-HF 70フレーム ベルト幅 500 mm以下、機長 100 cm以上 300 cm以下)
-
- 図面
-
- 2D-CAD
- ユニットフレーム(HF)：オプション(FB2C-OD-HF 70フレーム ベルト幅 500 mm以下、機長 100 cm以上 300 cm以下)
-
- 図面
-
- 2D-CAD
- ユニットフレーム(HF)：オプション(FB2C-HS-HF 70フレーム ベルト幅 500 mm以下、機長 100 cm以上 300 cm以下)
-
- 図面
-
- 2D-CAD

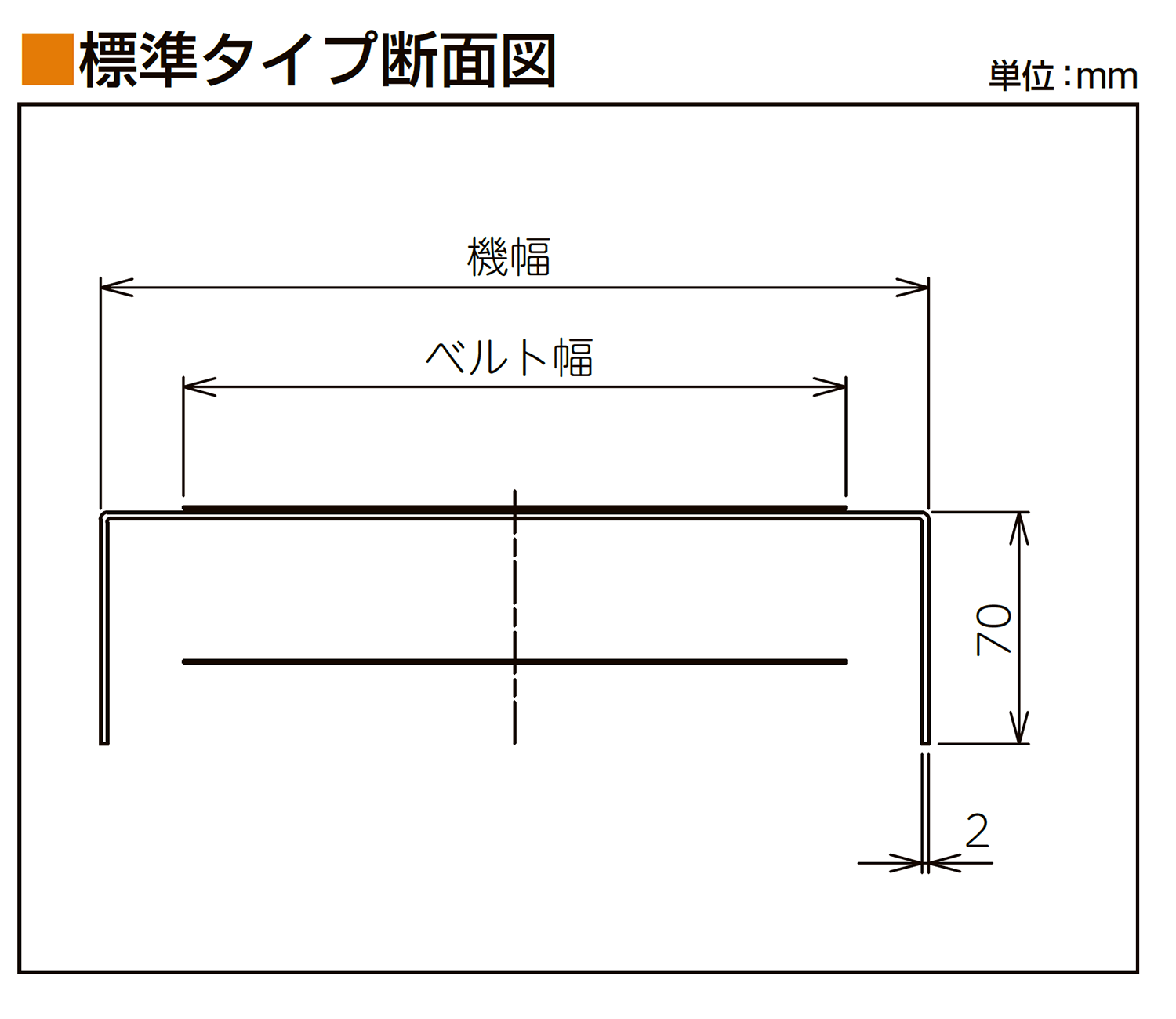

FB2C 標準

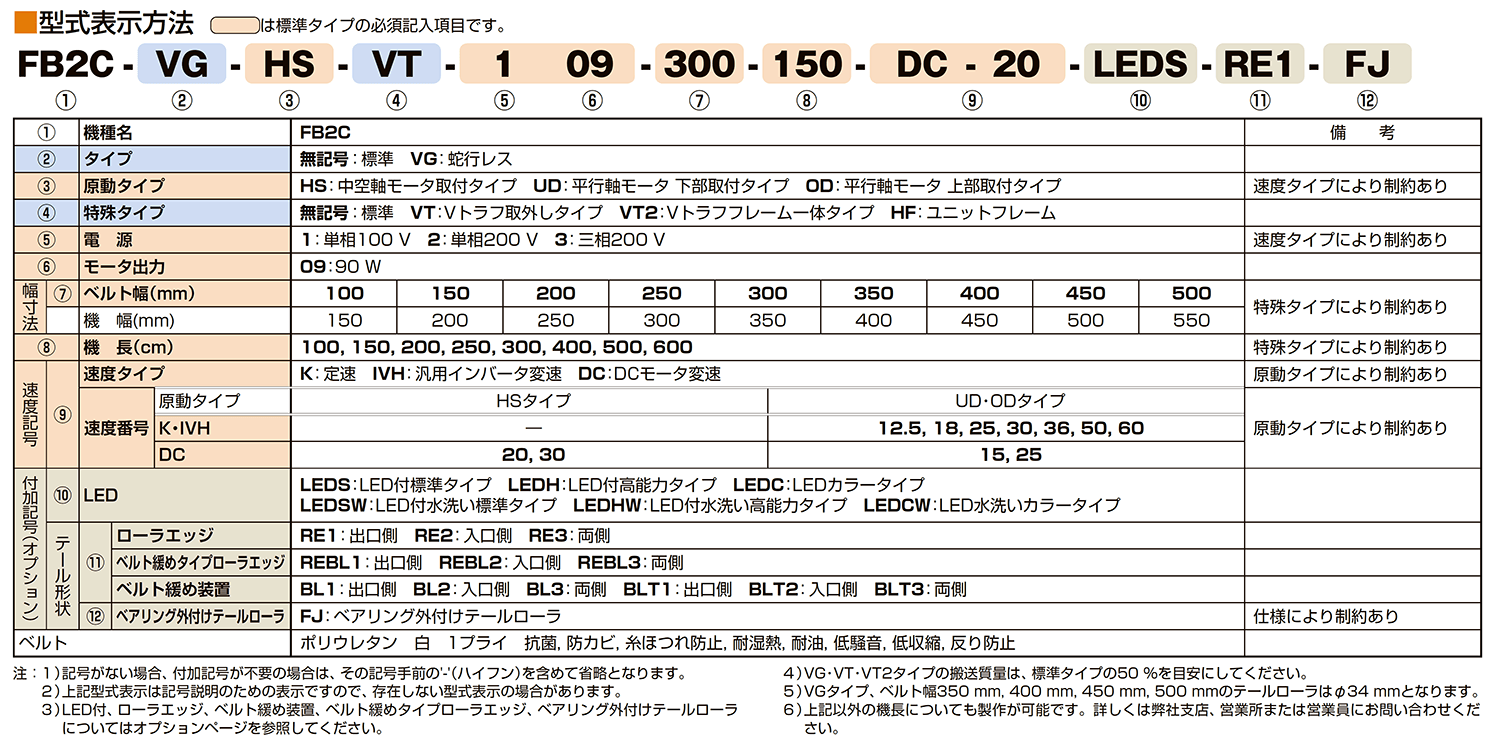

型式表示方法
■は標準タイプの必須記入事項です。

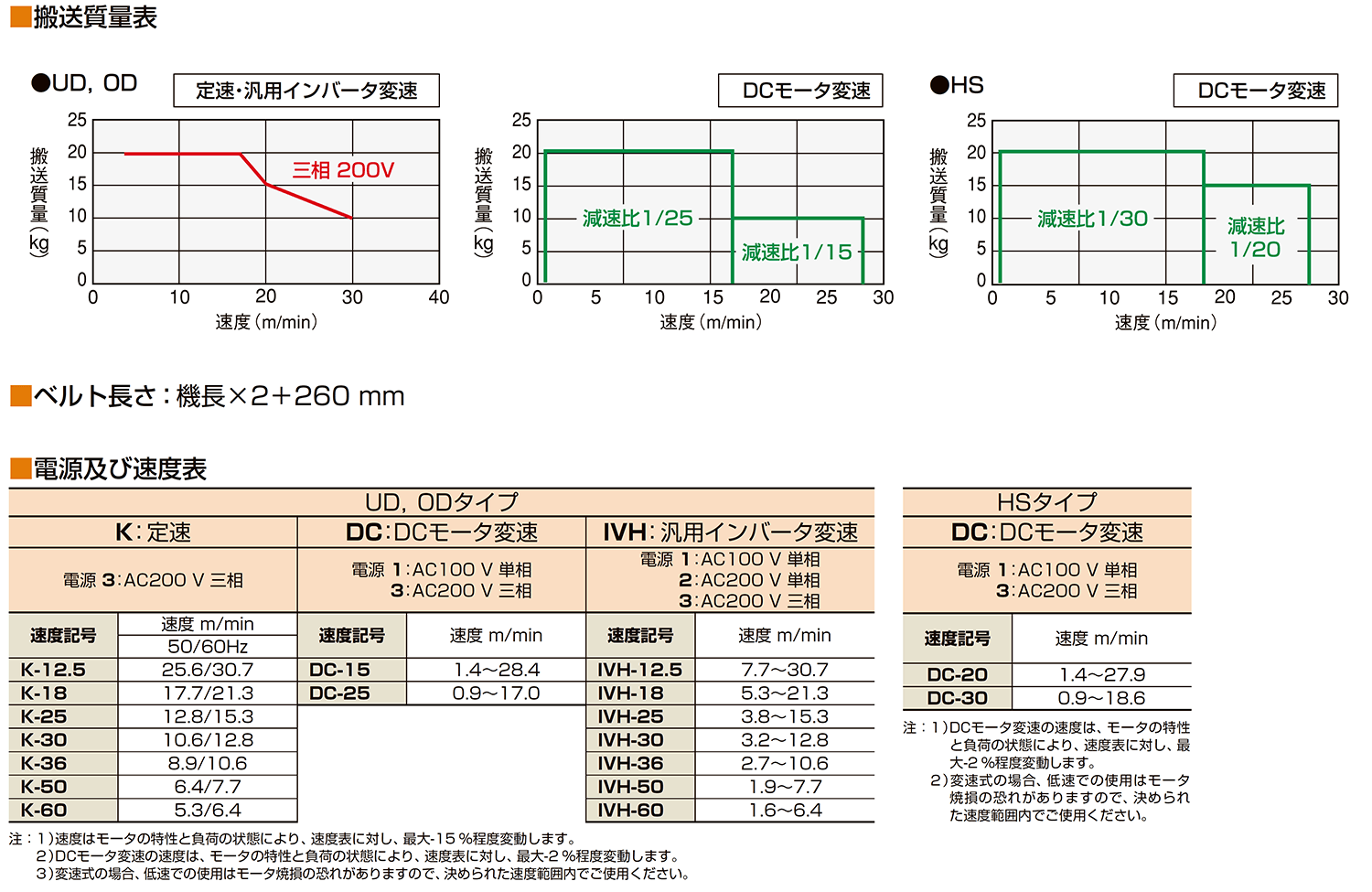

仕様
FB2C-VG
蛇行レス（VG）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

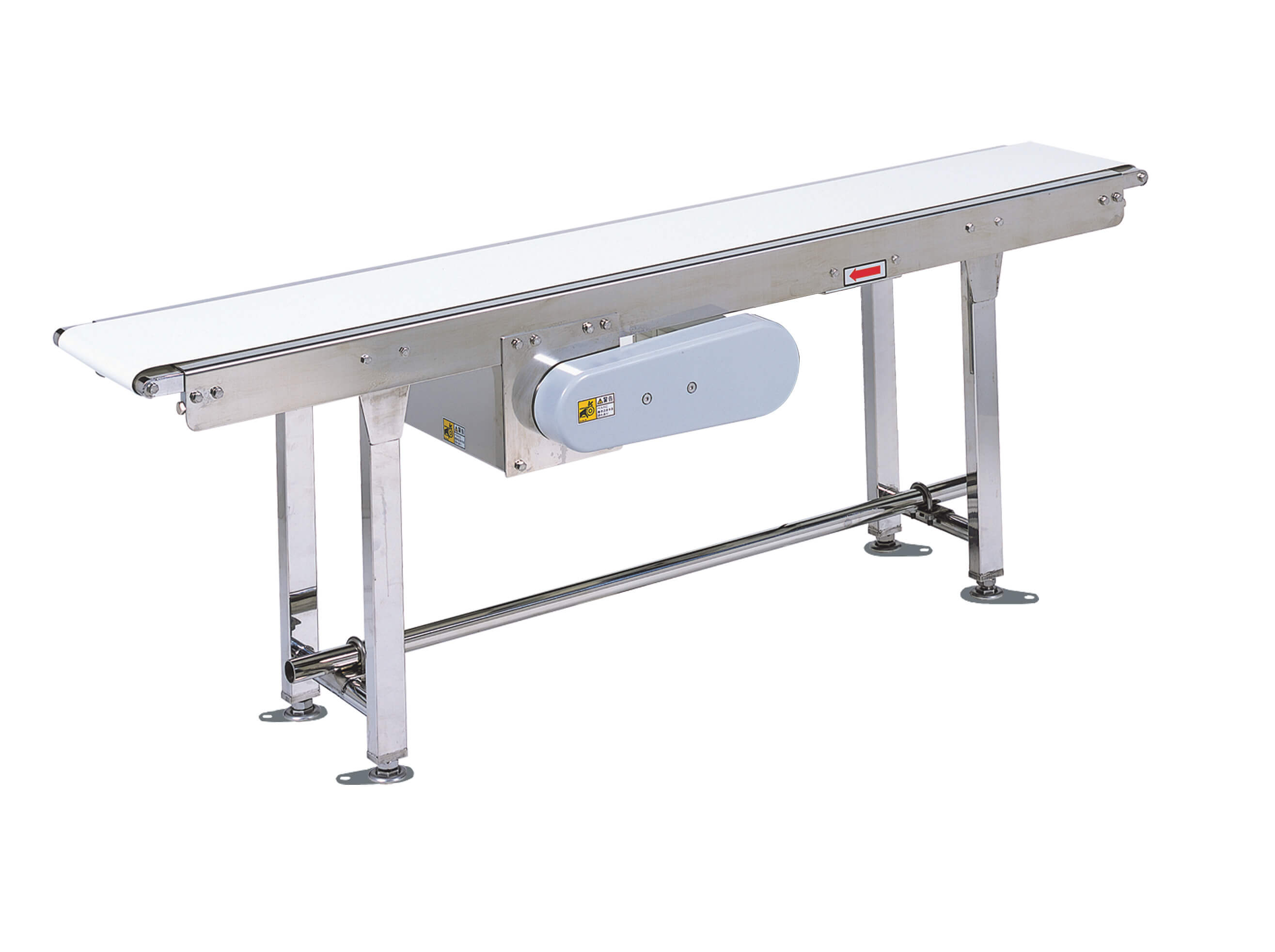

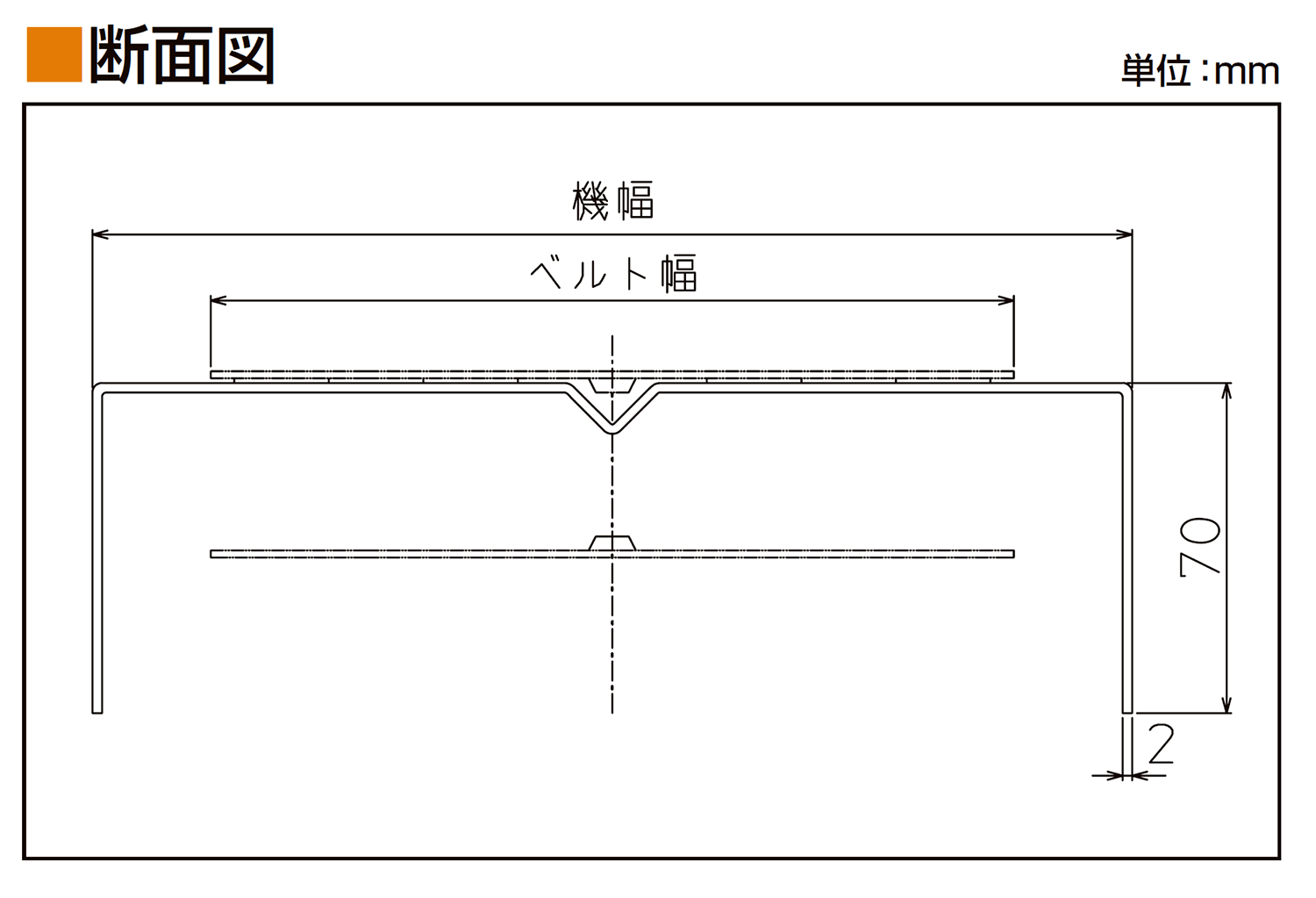

蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
FB2C-VG
- HS蛇行レス：VG_HSベルト幅500 mm以下、機長100 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- HS蛇行レス：VG_HSベルト幅500 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- UD蛇行レス：VG_UDベルト幅500 mm以下、機長100 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- UD蛇行レス：VG_UDベルト幅500 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：VG_ODベルト幅500 mm以下、機長100 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- OD蛇行レス：VG_ODベルト幅500 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- LED付 UD OD HS蛇行ﾚｽ：オプション(ベルト幅 200 mm以上 600 mm まで)
-
- 図面
-
- 2D-CAD
- LED付 UD OD HS蛇行ﾚｽ：オプション(水洗いタイプ ベルト幅 250 mm以上 600 mm まで)
-
- 図面
-
- 2D-CAD
FB2C-VG
FB2C-VT
Vトラフ（VT）取外しタイプ

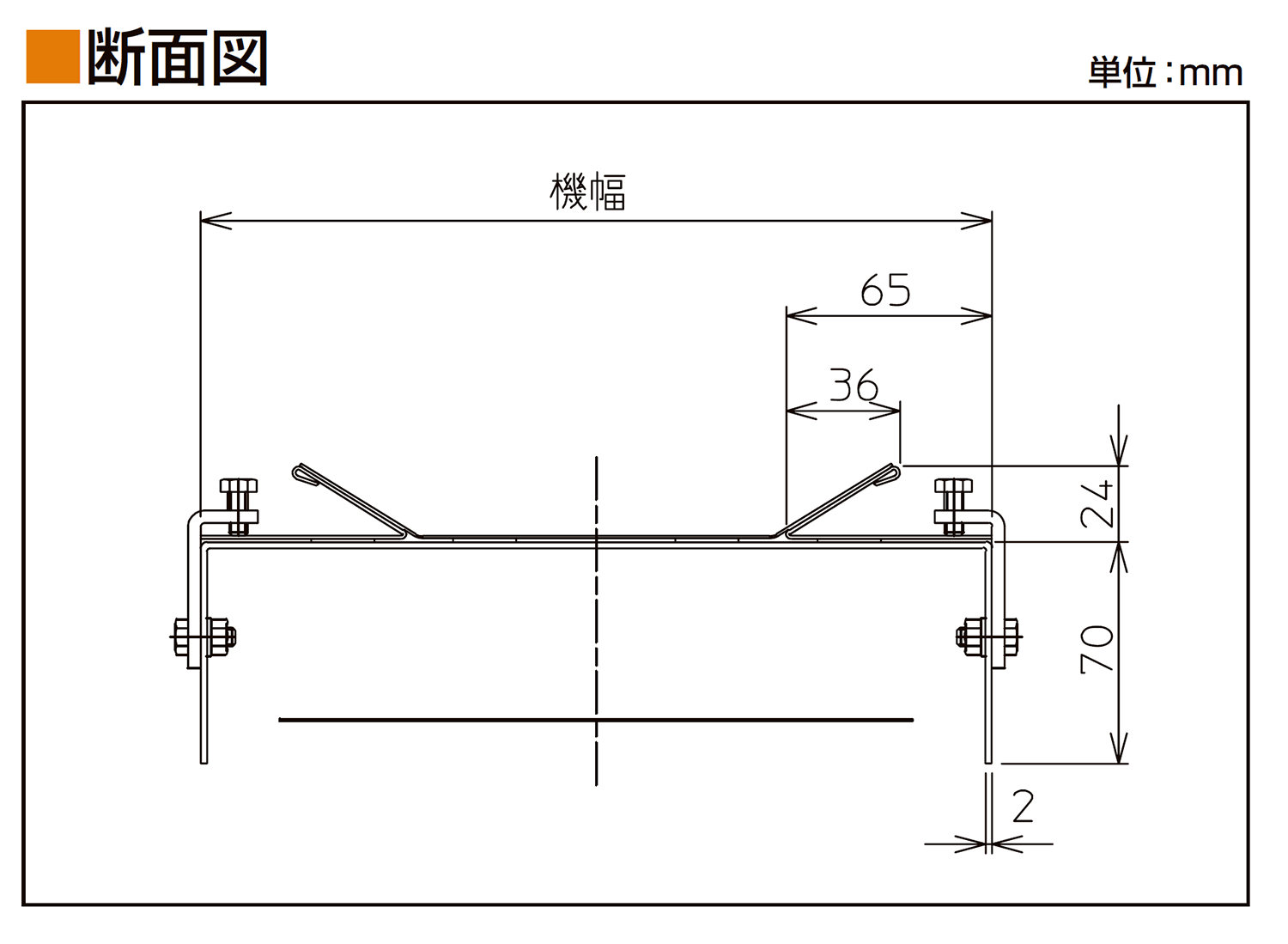

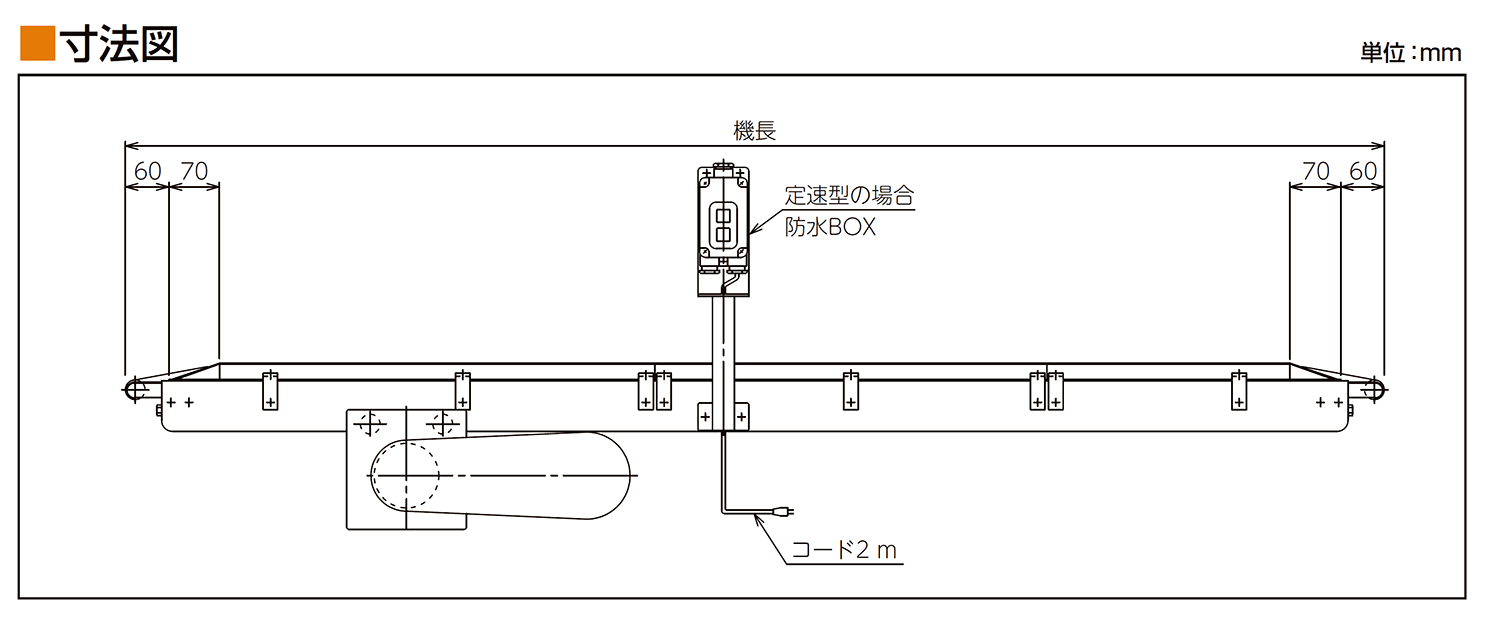

Vトラフ（VT）タイプです。ベルト両側にVトラフ用ガイドを差し込むことで搬送面を船底形状にし、バラ物を安定して搬送できます。

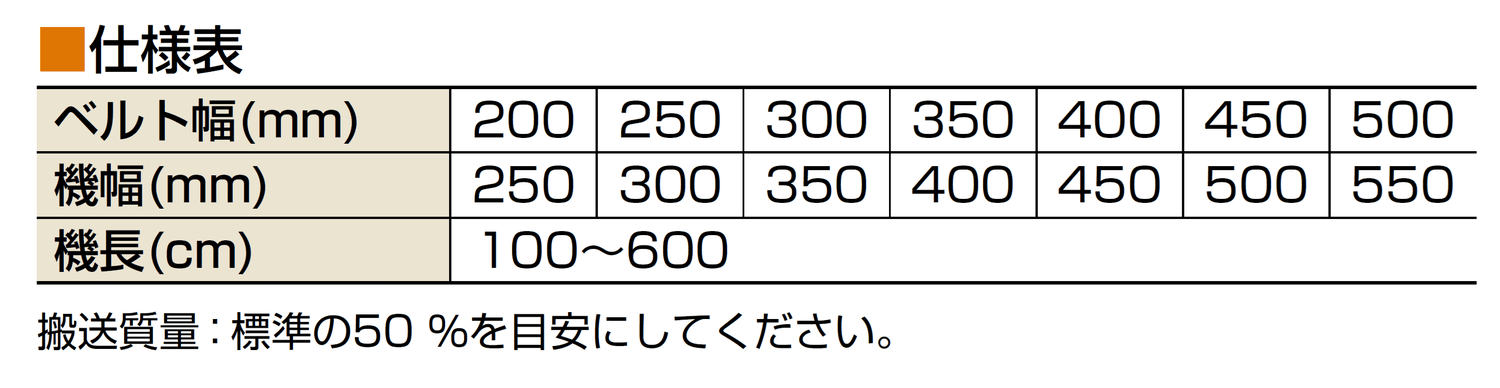

仕様表
FB2C-VT
FB2C-VT
