MCD1-50
丸ベルト駆動アキュームローラコンベヤ
- 目安搬送質量
- 50 kg/m
- 呼び幅
- 315～630 mm
- 機長 (ストレート)
- 60～300 cm
- 角度 (カーブ)
- 30°，45°，60°，90°
- ローラ径
- φ50.8 mm
MCD1-50 ストレート
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

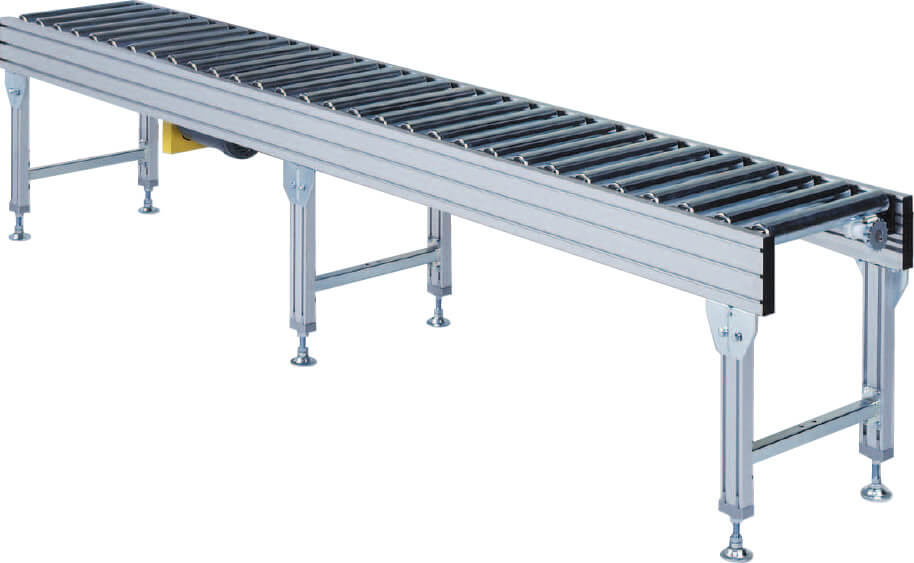

カウンタドライブのアルミフレーム版です。 軽く、美観に富んだコンベヤラインが構築できます。
MCD1-50 ストレート
- 本体組立図：ストレートユニット呼び幅 315 ～ 1000 mm 、機長 90 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
- 本体組立図：チェンジユニット呼び幅 315 ～ 1000 mm 、機長 90 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
- 本体組立図：ドライブユニット呼び幅 315 ～ 1000 mm 、機長 90 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
- 本体組立図：ドライブチェンジユニット呼び幅 315 ～ 1000 mm 、機長 150 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
- 本体組立図：ジャンクションユニット 30°呼び幅 400 ～ 800 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：ジャンクションユニット 45°呼び幅 400 ～ 800 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：ジャンクションユニット 90°呼び幅 400 ～ 800 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：はね上げユニット 呼び幅 400 ～ 800 mm、機長90、120 cm
-
- 図面
-
- 2D-CAD
- 本体組立図：カーブジャンクションユニット 呼び幅 400 ～ 800 mm
-
- 図面
-
- 2D-CAD
- 縦型ストッパ：オプション(縦型ストッパ 呼び幅 315 ～ 630 mm)
-
- 図面
-
- 2D-CAD
MCD1-50 ストレート

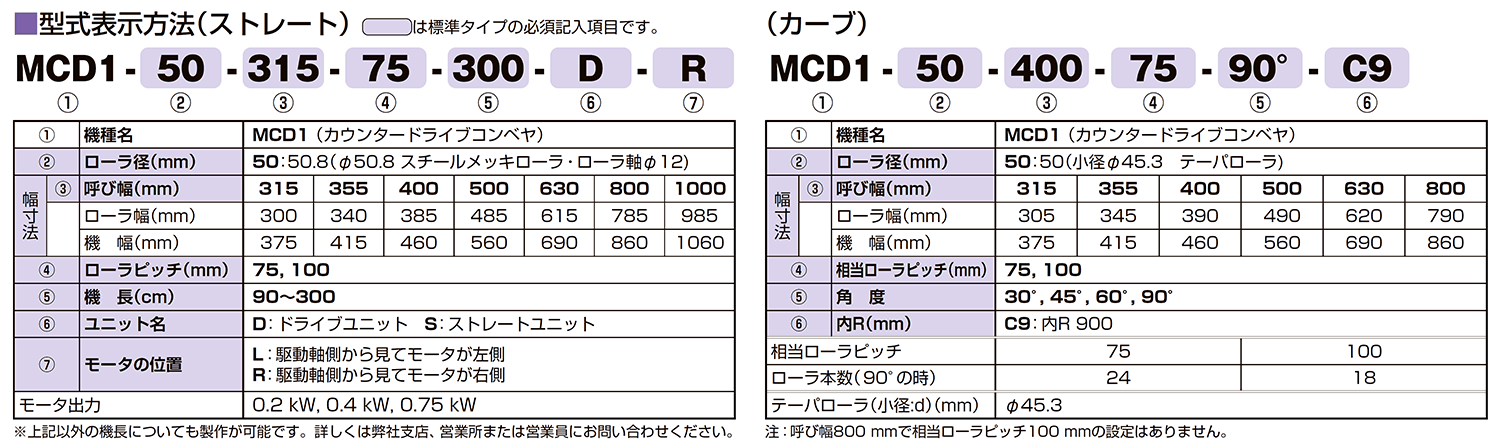

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MCD1-50 カーブ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
カウンタドライブのアルミフレーム版です。 軽く、美観に富んだコンベヤラインが構築できます。
MCD1-50 カーブ
MCD1-50 カーブ

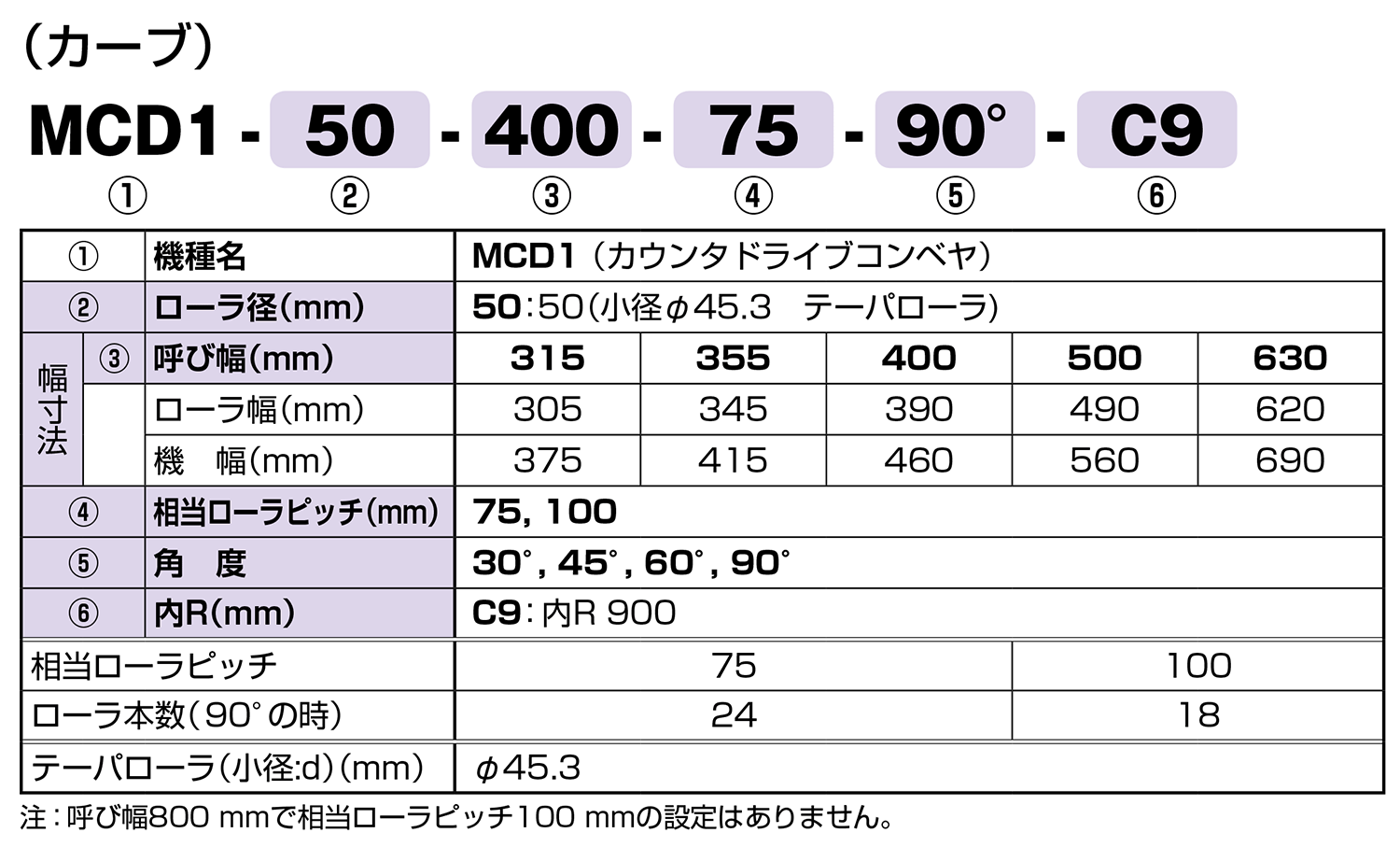

型式表示方法
■は標準タイプの必須記入事項です。
仕様
