FFB
ベルト幅と機幅が同じベルトコンベヤ
- 目安搬送質量
- 20 kg/台
- ベルト幅
- 100～500 mm
- 機長
- 100～300 cm
- テールローラ
- φ27.2 (34) mm
FFB 標準
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

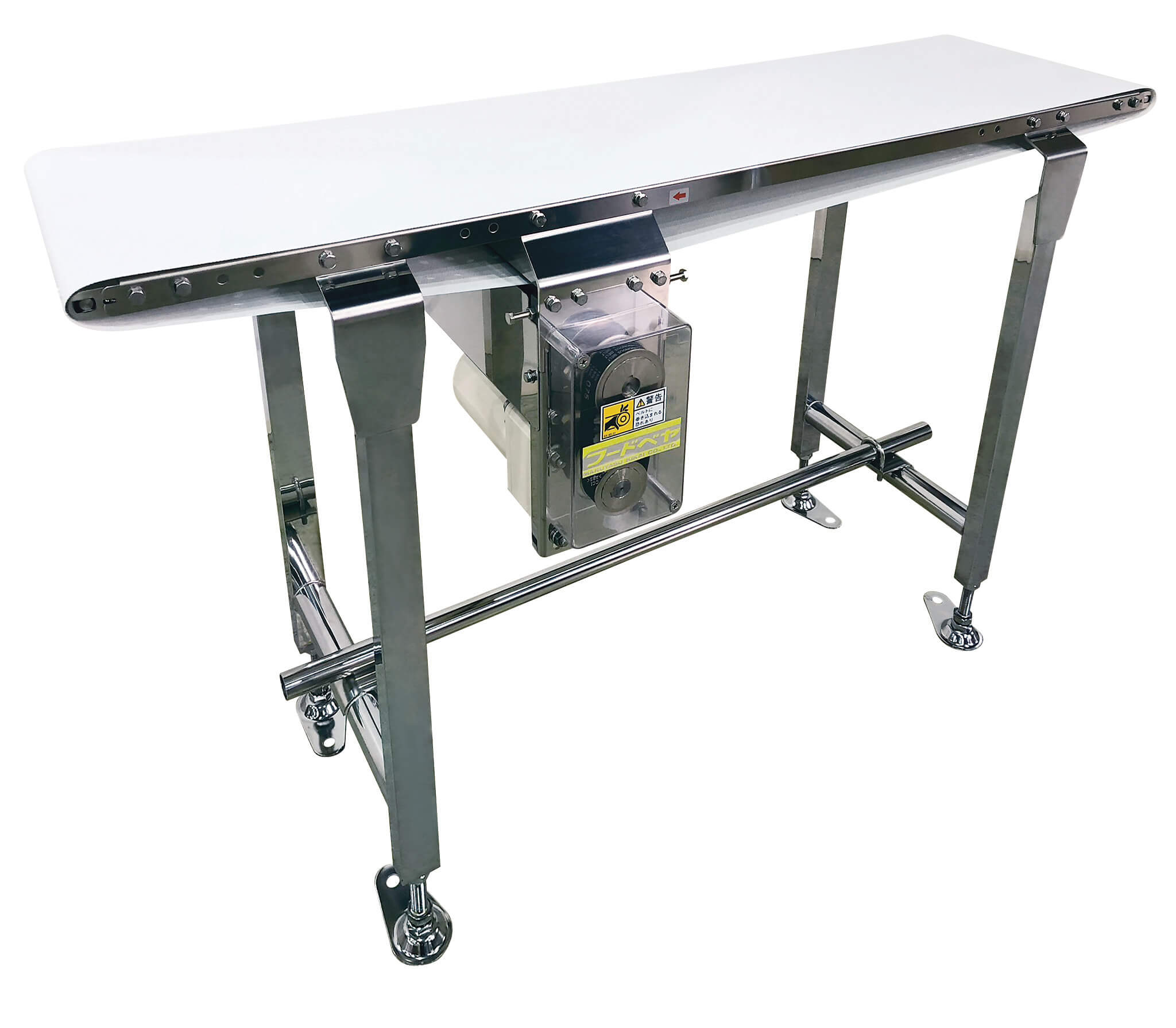

機幅をベルト幅より狭くした、フードベヤシリーズのベルトコンベヤです。搬送物の直角乗り移りや、限られたスペースへの設置に適しています。原動タイプは、小型原動タイプと工具不要でベルト着脱できるタイプから選べます。
FFB 標準
- HS：HS ベルト幅 500 ㎜ 以下、機長 100 cm以上 300 cm以下
-

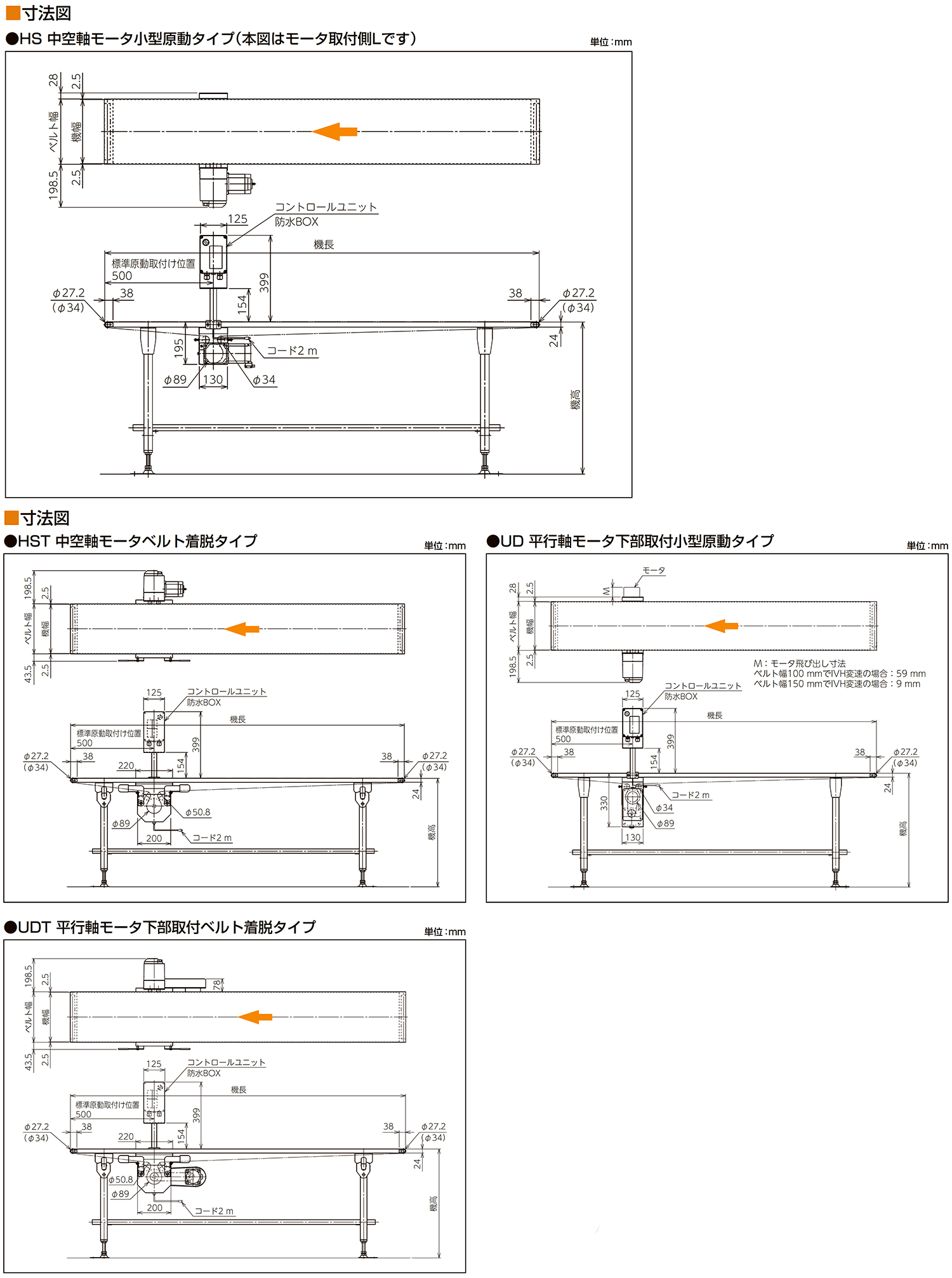

- 図面
-
- 2D-CAD
-
- 3D-CAD
- UD：UD ベルト幅 500 ㎜ 以下、機長 100 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HST：HST ベルト幅 500 ㎜ 以下、機長 100 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- UDT：UDT ベルト幅 500 ㎜ 以下、機長 100 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS-NP：HS-NP ベルト幅 500 ㎜ 以下、機長 100 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
- UD-NP：UD-NP ベルト幅 500 ㎜ 以下、機長 100 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(HS ベルト幅 500 ㎜ 以下、機長 100 cm以上 300 cm以下)
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(UD ベルト幅 500 ㎜ 以下、機長 100 cm以上 300 cm以下）
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(HST ベルト幅 500 ㎜ 以下、機長 100 cm以上 300 cm以下）
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(UDT ベルト幅 500 ㎜ 以下、機長 100 cm以上 300 cm以下）
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FFB-HA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FFBNP-HA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FFB-HC
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FFBNP-HC
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FFB-HBA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FFB-HBC
-
- 図面
-
- 2D-CAD
FFB 標準

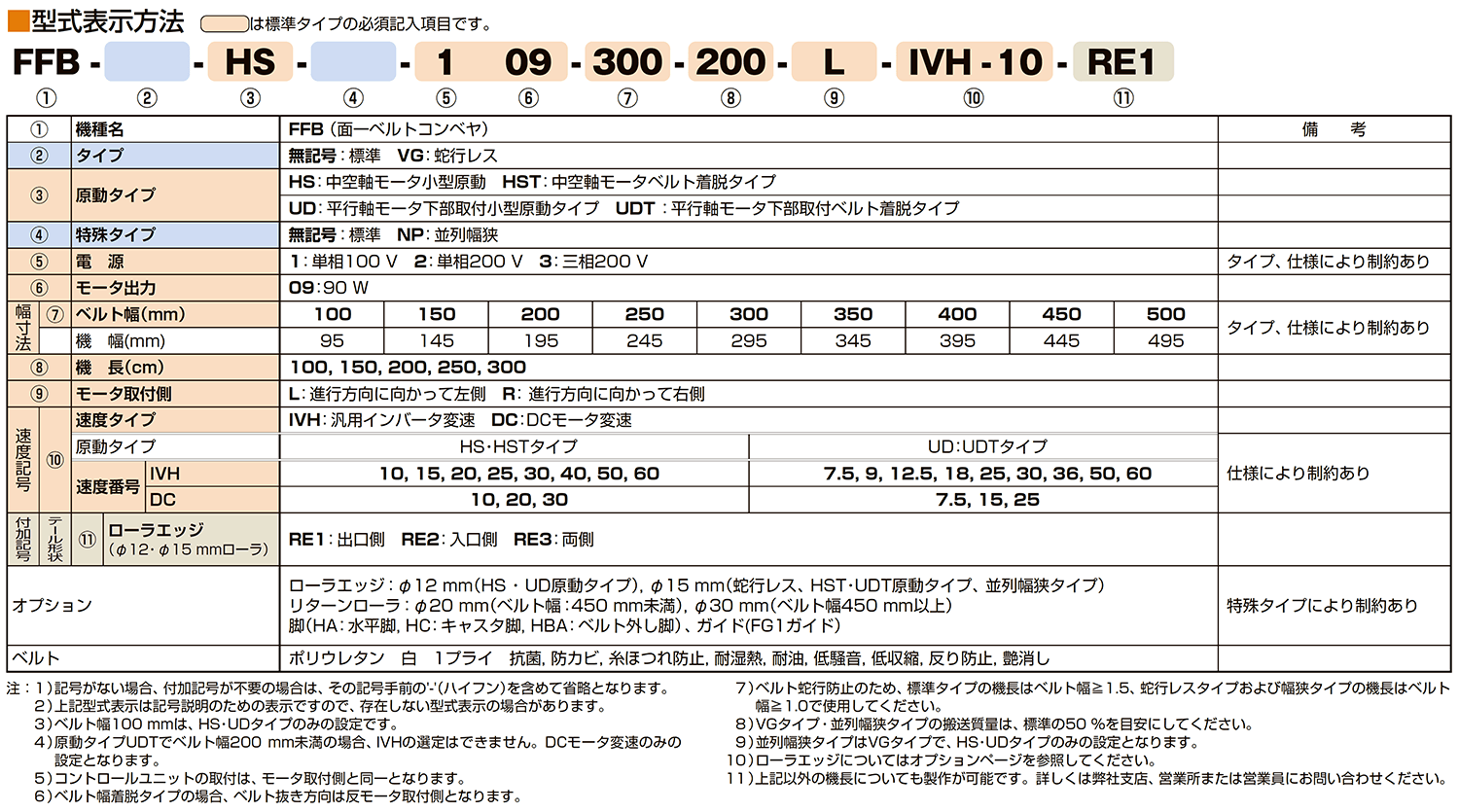

型式表示方法
■は標準タイプの必須記入事項です。
仕様

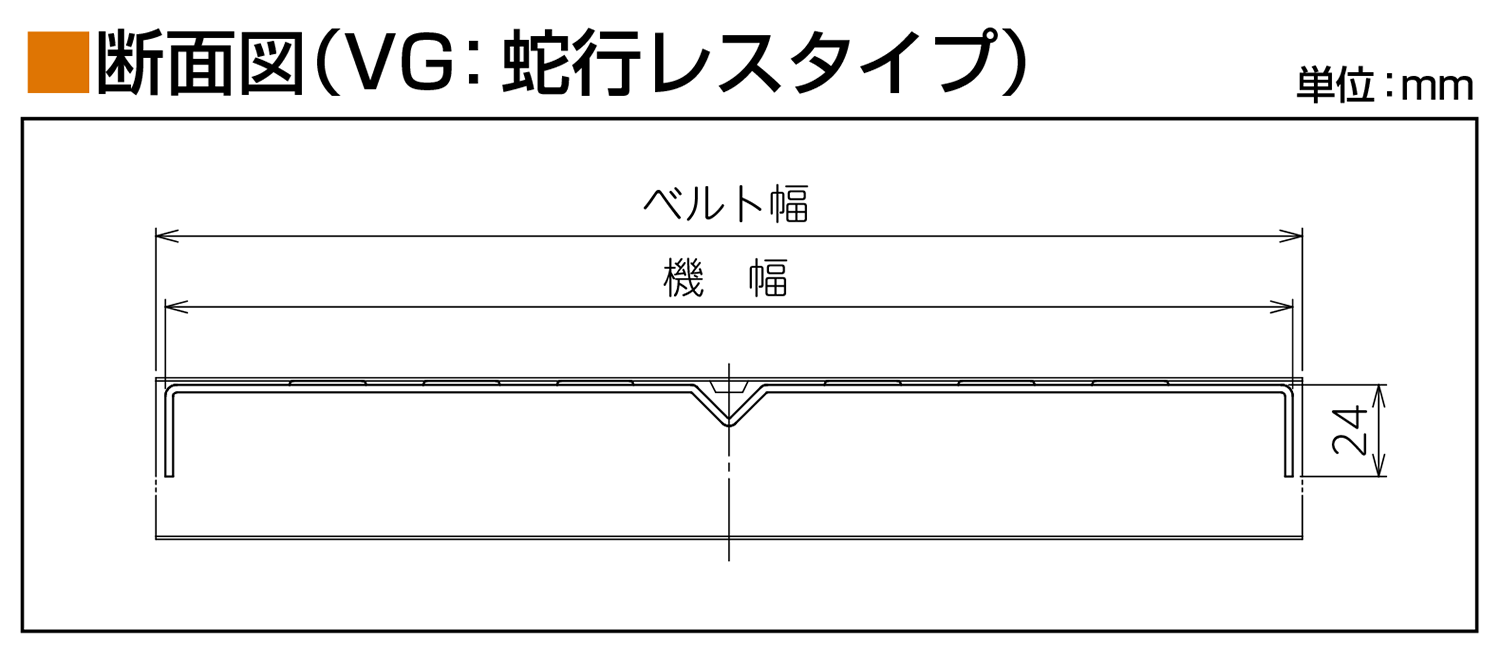

FFB-VG
蛇行レス（VG）タイプ
蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
FFB-VG
FFB-VG
