FB23
2プーリコンベヤの中荷重対応ベルトコンベヤ
- 目安搬送質量
- 36 kg/台
- ベルト幅
- 100～600 mm
- 呼称機長
- 60～600 cm
- ドライブローラ
- φ114.3 mm
- テールローラ
- φ27.2 (34) mm

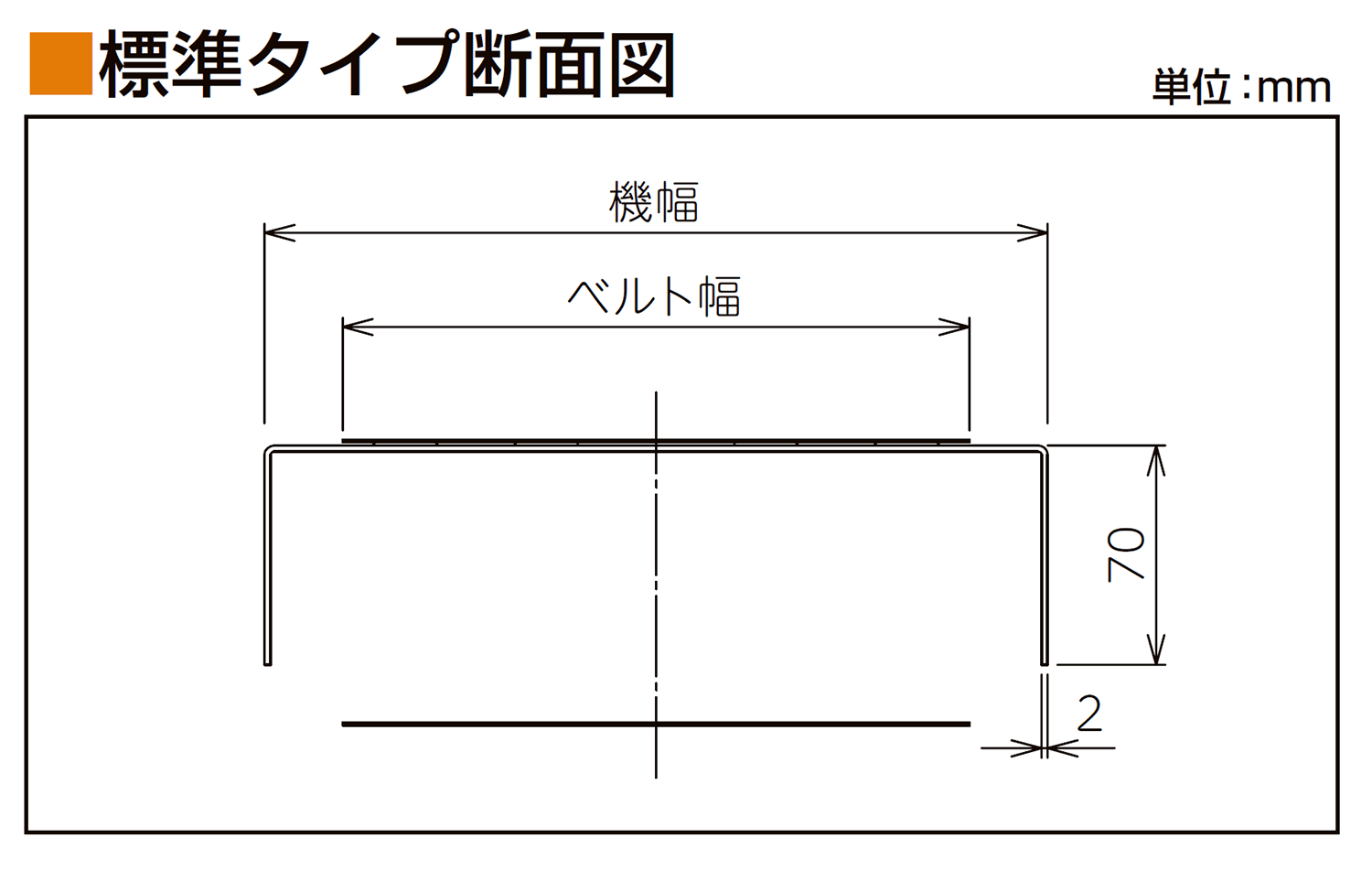

FB23 標準
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。

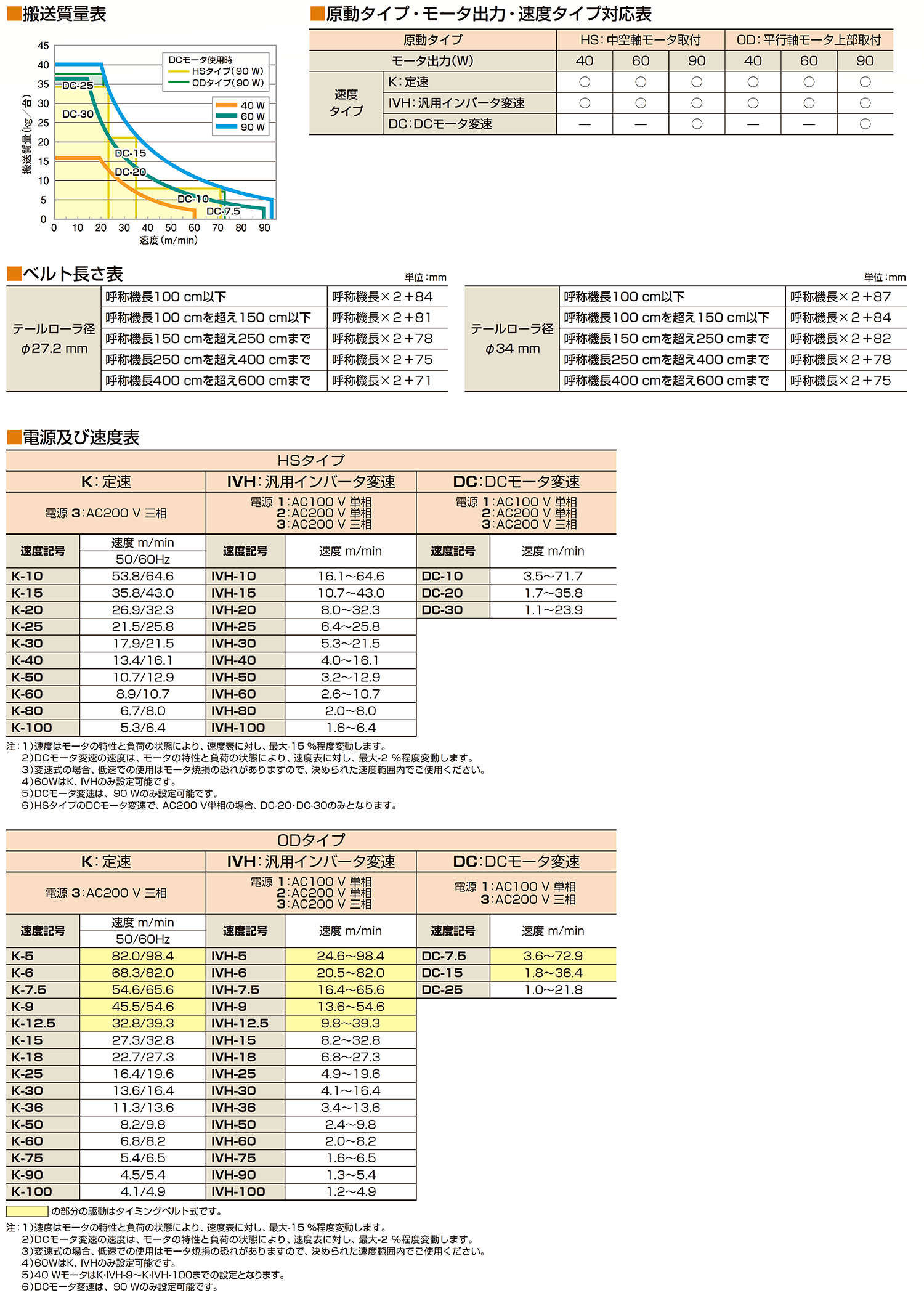

仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

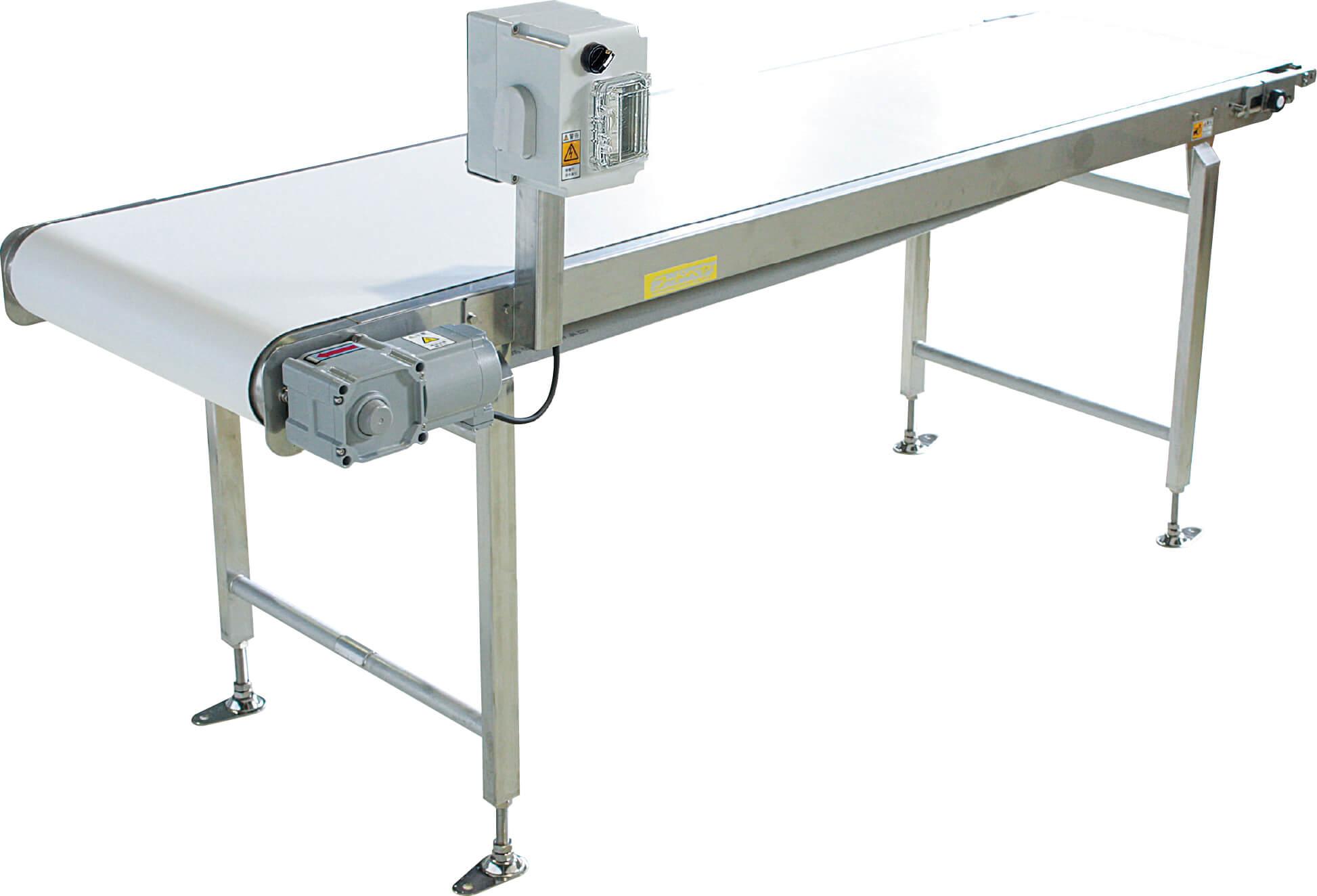

ベルト表面に接触物がなく、洗浄しやすい中荷重対応の2プーリベルトコンベヤです。食品業界向けに、SUS（ステンレス）製構造を採用しています。

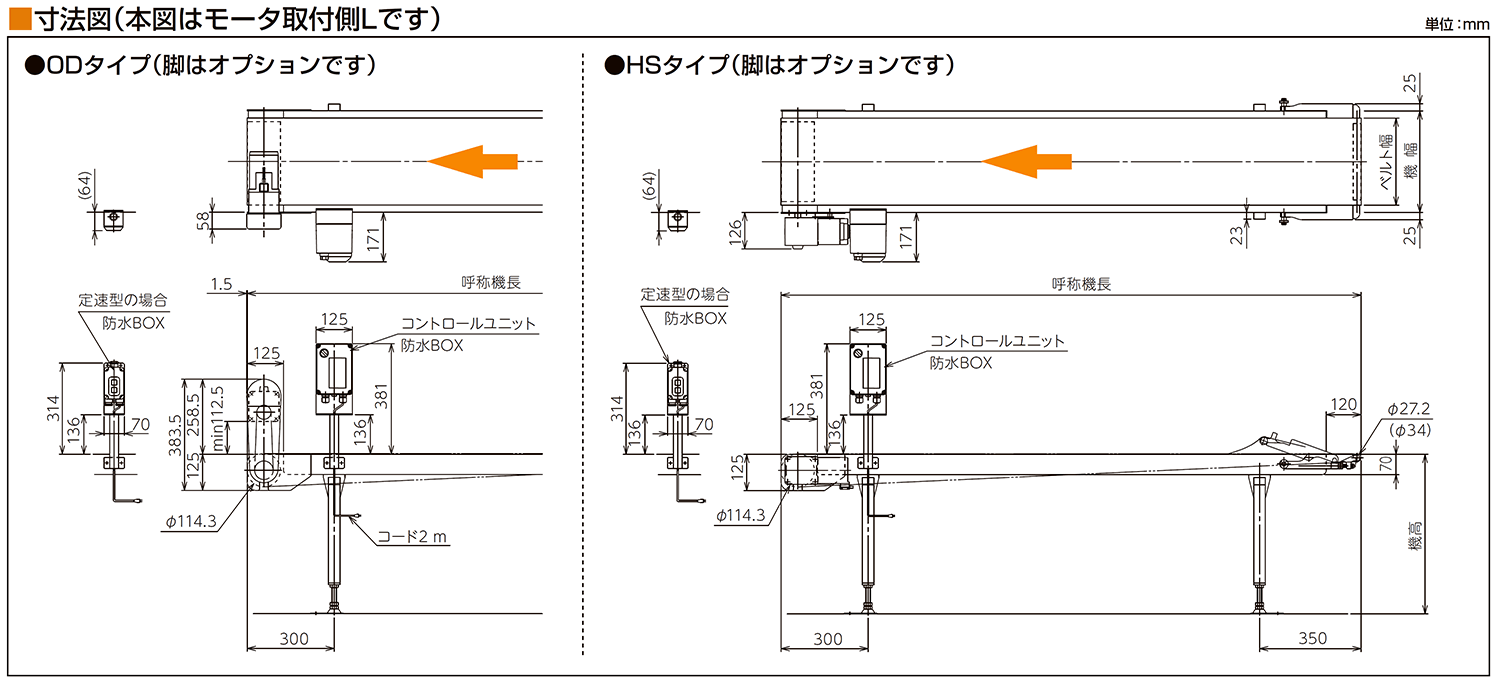

FB23 標準
- HS：HSベルト幅500mm以下、呼称機長60cm以上300cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HSベルト幅500mm以下、呼称機長300cmを超え600cmまで
-
- 図面
-
- 2D-CAD
- HS：HSベルト幅600mm、呼称機長90cm以上300ｃｍ以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HSベルト幅600mm、呼称機長300cmを超え600cmまで
-
- 図面
-
- 2D-CAD
- OD：ODベルト幅500mm以下、呼称機長60cm以上300cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：ODベルト幅500mm以下、呼称機長300cmを超え600cmまで
-
- 図面
-
- 2D-CAD
- OD：ODベルト幅600mm、呼称機長90cm以上300cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：ODベルト幅600mm、呼称機長300cmを超え600cmまで
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(HSベルト幅 100 mm ～ 500 mm 、機長 100 cm 以上 300 cm 以下）
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(ODベルト幅 100 mm ～ 500 mm 、機長 100 cm 以上 300 cm 以下）
-
- 図面
-
- 2D-CAD
- ユニットフレーム(HF)：オプション(FB23-HF ベルト幅 500 mm以下、呼称機長 60 cm以上 300 cmまで)
-
- 図面
-
- 2D-CAD
- LED付 HS OD：オプション（ベルト幅 200 mm以上 600 mm まで)
-
- 図面
-
- 2D-CAD
- LED付 HS OD：オプション(水洗いタイプ ベルト幅 250 mm以上 600 mm まで)
-
- 図面
-
- 2D-CAD
- LED付 HS OD：オプション(電源ボックスタイプ対応表）
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HC
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-LBA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-LBSA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HBA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HBSA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HPA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HPC
-
- 図面
-
- 2D-CAD
FB23 標準

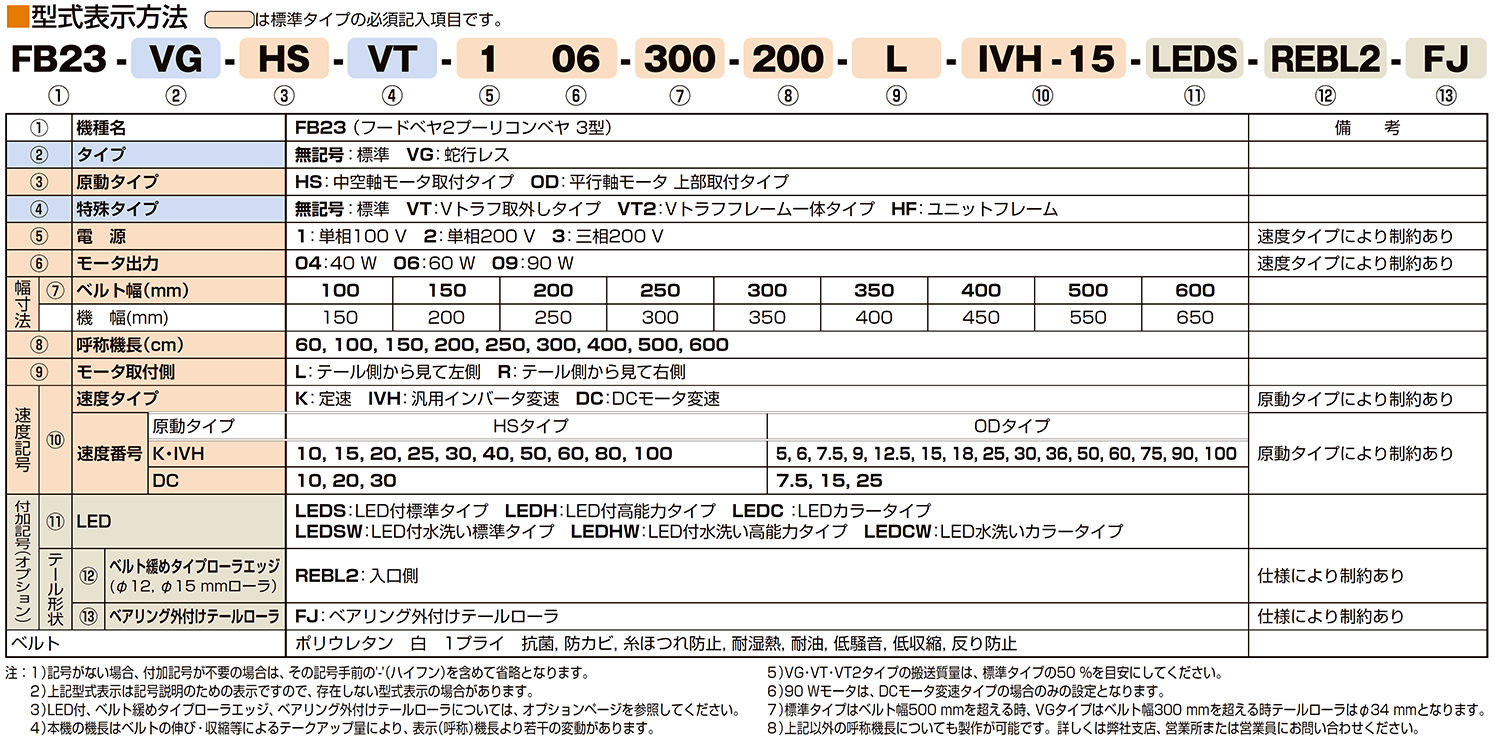

型式表示方法
■は標準タイプの必須記入事項です。
仕様

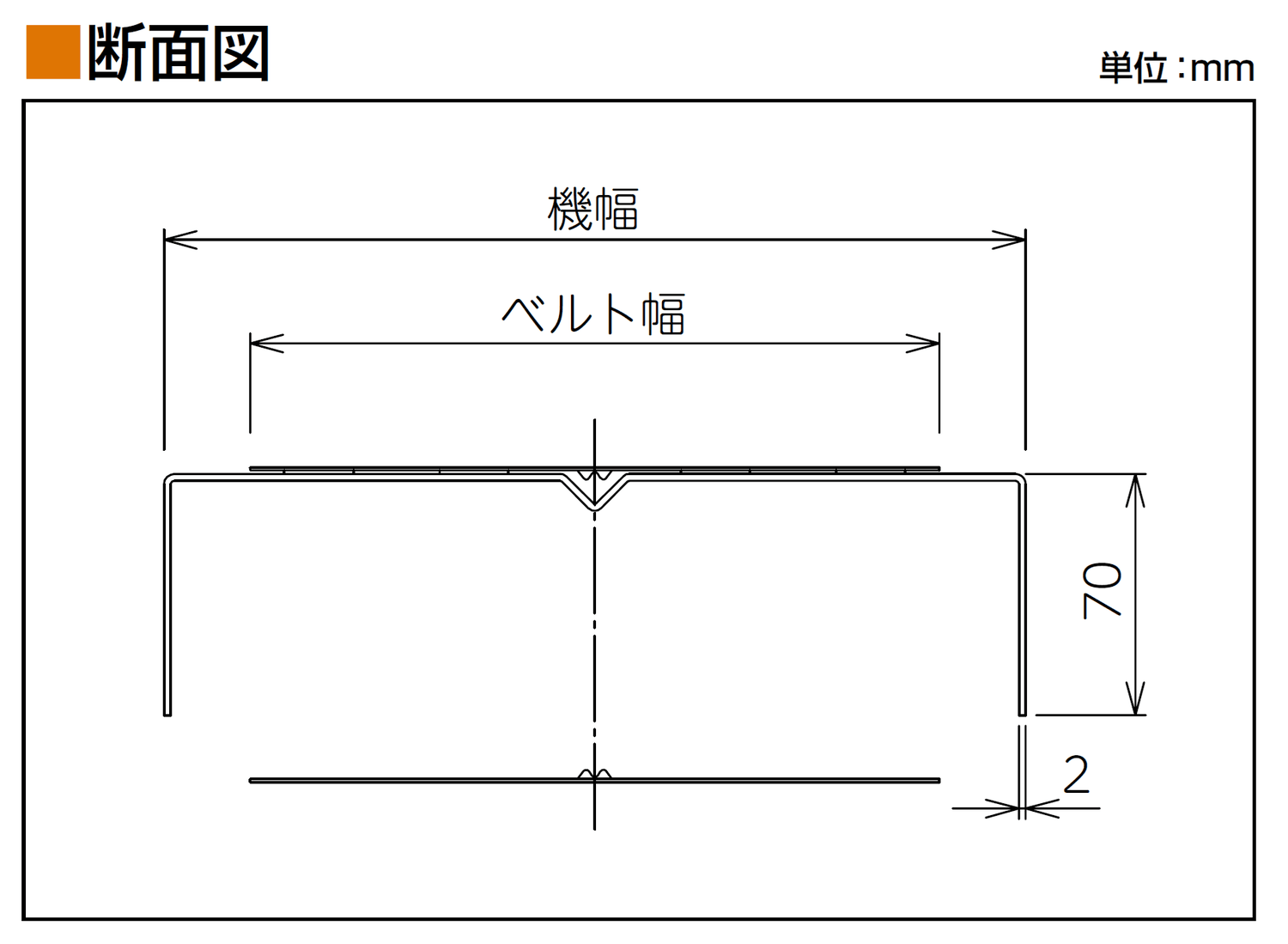

FB23-VG
蛇行レス（VG）タイプ
蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
FB23-VG
- HS蛇行レス：HS-VG ベルト幅 300 mm以下、呼称機長 60 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅 300 mm以下、呼称機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅 350 ～ 500 mm、呼称機長 60 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅 350 ～ 500 mm、呼称機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅 600 mm、呼称機長 60 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅 600 mm、呼称機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：OD-VG ベルト幅 300 mm以下、呼称機長 60 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
- OD蛇行レス：OD-VG ベルト幅 300 mm以下、呼称機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：OD-VG ベルト幅 350 ～ 500 mm、呼称機長 60 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
- OD蛇行レス：OD-VG ベルト幅 350 ～ 500 mm、呼称機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：OD-VG ベルト幅 600 mm、呼称機長 60 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
- OD蛇行レス：OD-VG ベルト幅 600 mm、呼称機長 300 cmを超え 600 cmまで
-
- 図面
-
- 2D-CAD
- LED付 HS OD 蛇行レス：オプション(ベルト幅 200 mm以上 600 mm まで)
-
- 図面
-
- 2D-CAD
- LED付 HS OD 蛇行レス：オプション(水洗いタイプ ベルト幅 250 mm以上 600 mm まで)
-
- 図面
-
- 2D-CAD
FB23-VG

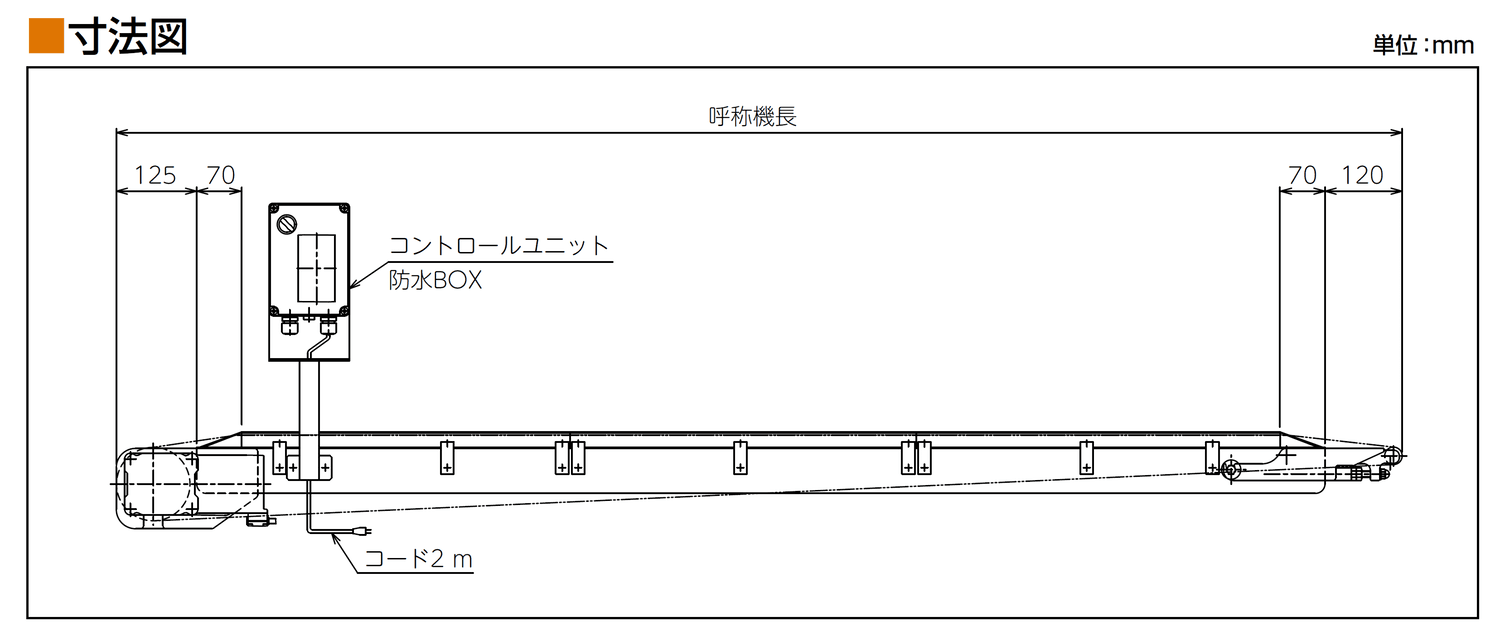

FB23-VT

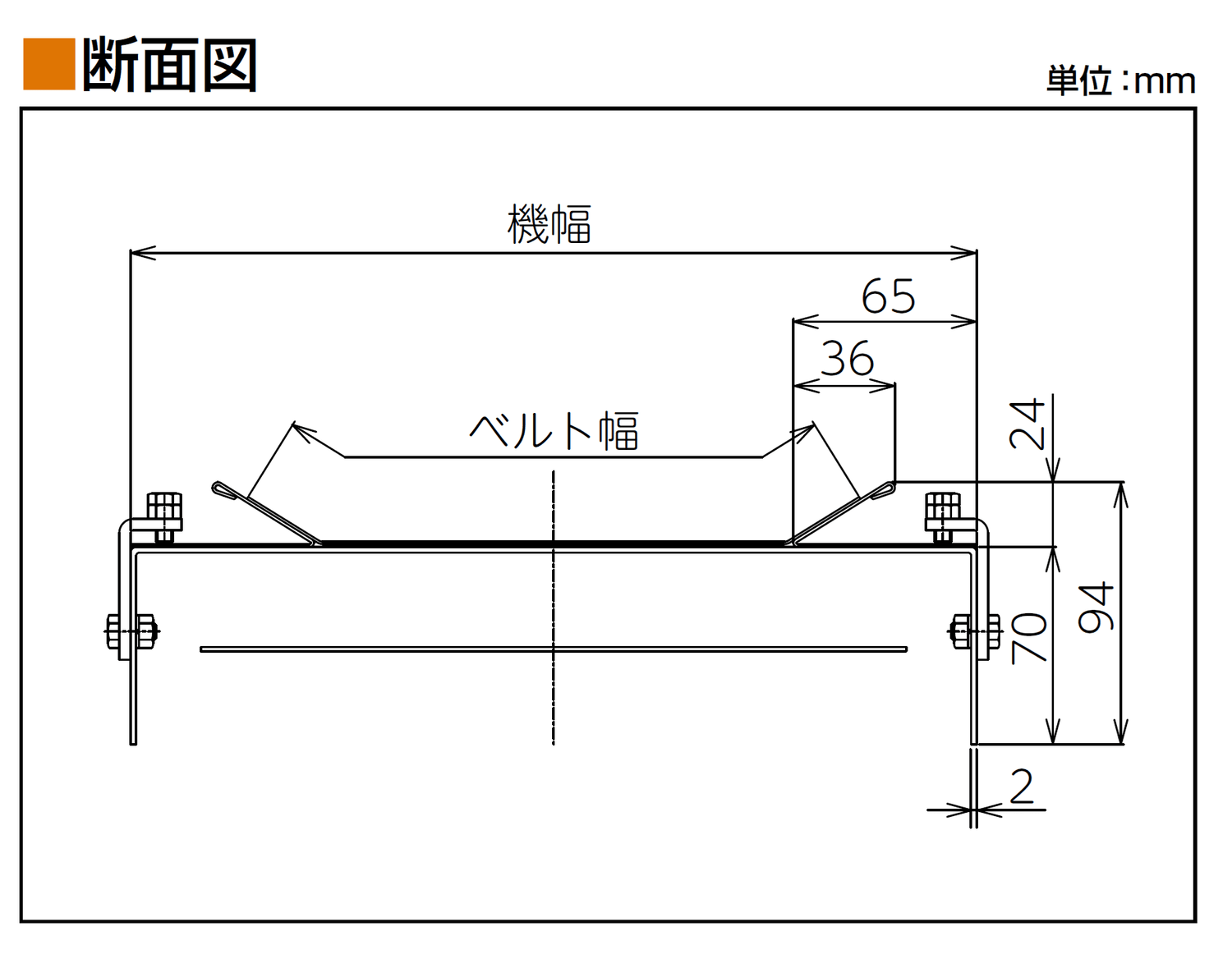

Vトラフ（VT）タイプ
Vトラフ（VT）タイプです。ベルト両側にVトラフ用ガイドを差し込むことで搬送面を船底形状にし、バラ物を安定して搬送できます。

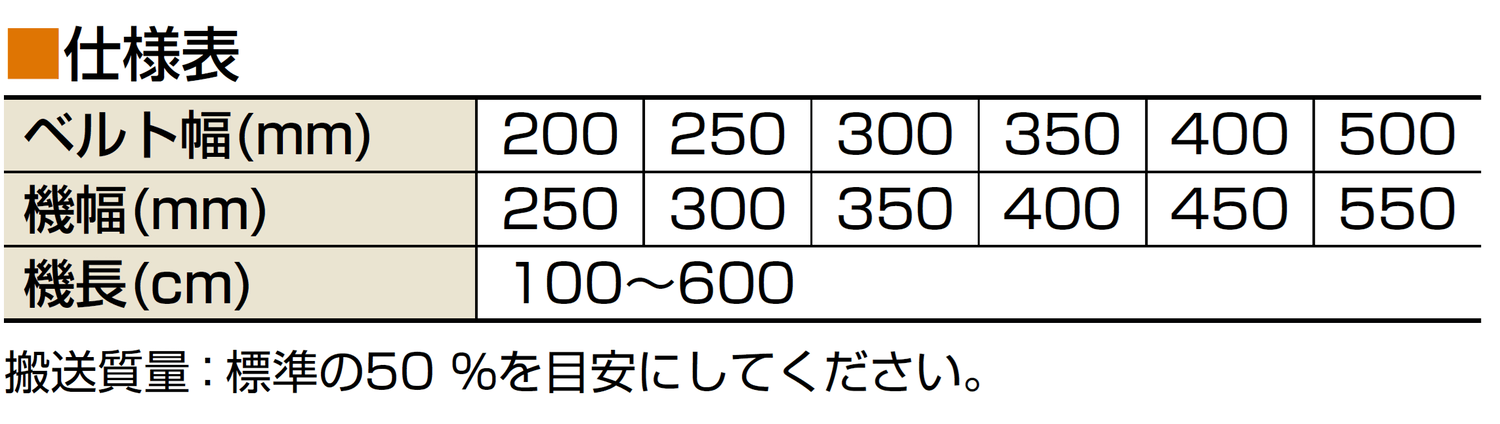

仕様表
FB23-VT
FB23-VT
