MB2S
傾斜搬送用サン付ベルトコンベヤ
- 目安搬送質量
- 36 kg/台
- ベルト幅
- 100～600 mm
- 呼称機長
- 60～600 cm
- ドライブローラ
- φ114.3 mm
- テールローラ
- φ48.6 mm
MB2S 標準
標準タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
包装機や成形機などから出る小型軽量製品の取り出しに適した、サン付ベルトコンベヤです。傾斜搬送時の搬送物のずれや滑りを抑えます。

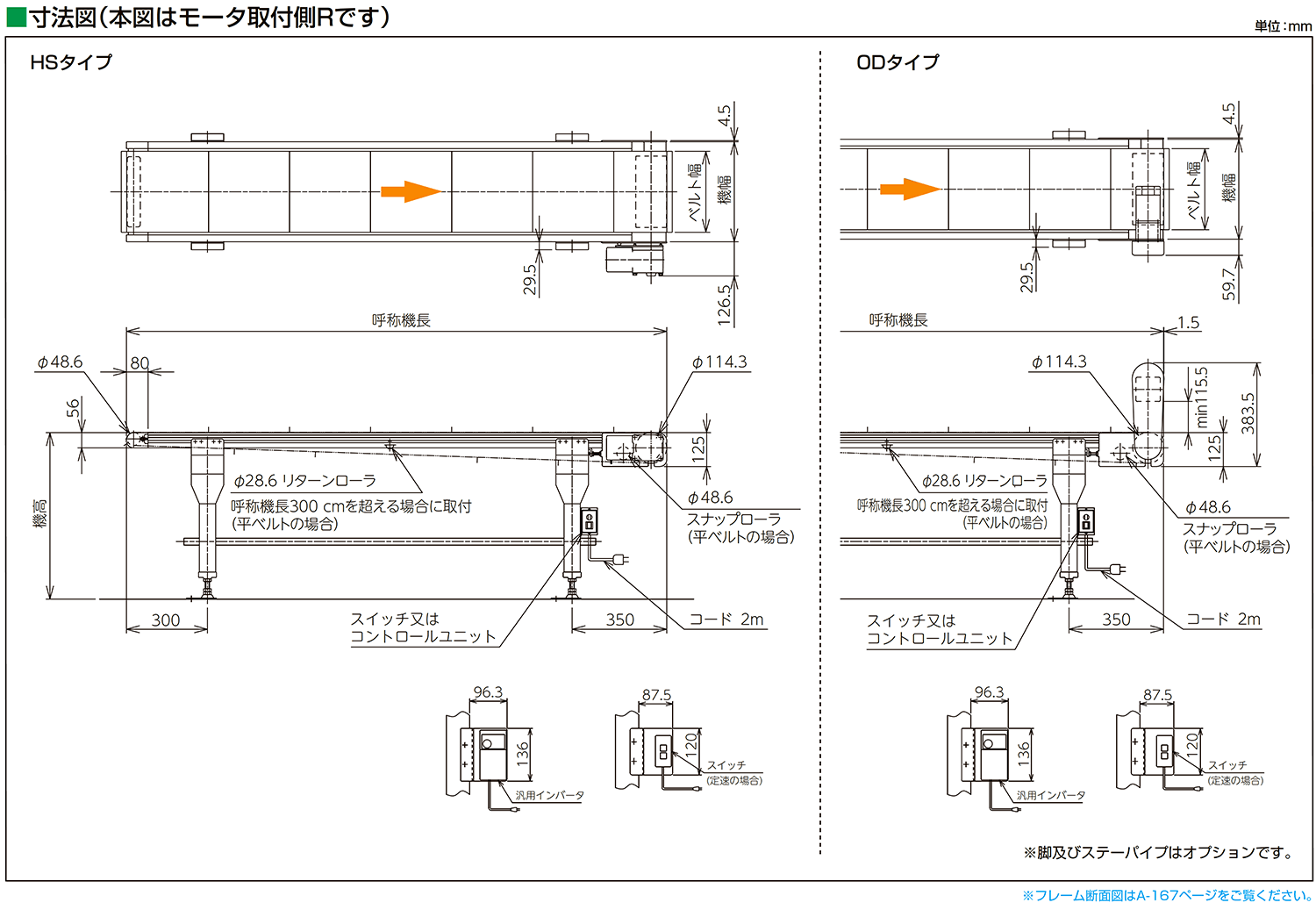

MB2S 標準
- HS：HSベルト幅100 mm～600 mm、呼称機長60 cm以上70 cm以下
-
- 図面
-
- 2D-CAD
- HS：HSベルト幅100 mm～600 mm、呼称機長70 cmを超え100 cm以下
-
- 図面
-
- 2D-CAD
- HS：HSベルト幅100 mm～600 mm、呼称機長100 cmを超え200 cm以下
-
- 図面
-
- 2D-CAD
- HS：HSベルト幅100 mm～600 mm、呼称機長200 cmを超え250 cm以下
-
- 図面
-
- 2D-CAD
- HS：HSベルト幅100 mm～600 mm、呼称機長250 cmを超え400 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HSベルト幅100 mm～600 mm、呼称機長400 cmを超え600 cm以下
-
- 図面
-
- 2D-CAD
- OD：ODベルト幅100 mm～600 mm、呼称機長60 cm以上70 cm以下
-
- 図面
-
- 2D-CAD
- OD：ODベルト幅100 mm～600 mm、呼称機長70 cm超え100 cm以下
-
- 図面
-
- 2D-CAD
- OD：ODベルト幅100 mm～600 mm、呼称機長100 cm超え200 cm以下
-
- 図面
-
- 2D-CAD
- OD：ODベルト幅100 mm～600 mm、呼称機長200 cmを超え250 cm以下
-
- 図面
-
- 2D-CAD
- OD：ODベルト幅100 mm～600 mm、呼称機長250 cmを超え400 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：ODベルト幅100 mm～600 mm、呼称機長400 cmを超え600 cm以下
-
- 図面
-
- 2D-CAD
- 水平脚 HA2型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 HSA2型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 HTA2型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 HLA2型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HC2型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HAC2型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HSC2型：オプション
-
- 図面
-
- 2D-CAD
- アジャスト・キャスタ付脚 HSAC2型：オプション
-
- 図面
-
- 2D-CAD
- 単独脚 HPA2型：オプション
-
- 図面
-
- 2D-CAD
- ダストパン取付用脚 HDA2型：オプション
-
- 図面
-
- 2D-CAD
MB2S 標準

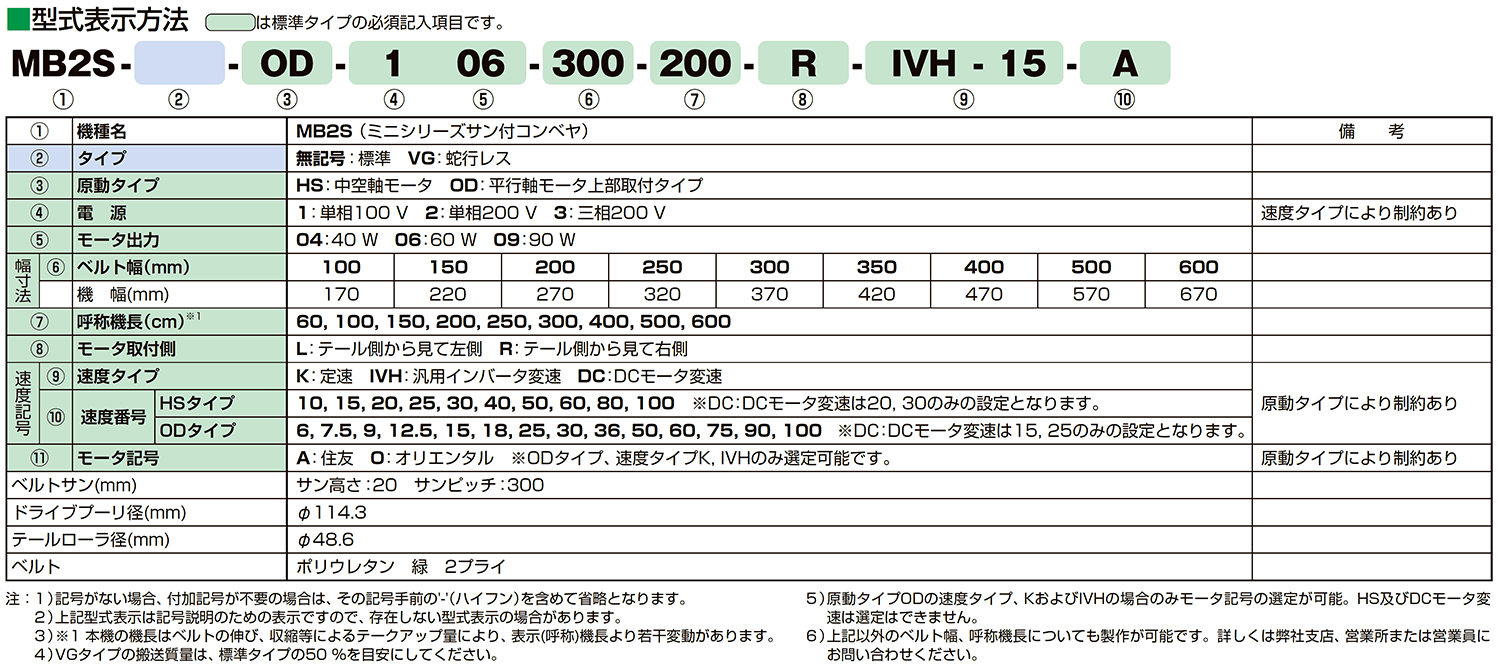

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MB2S-VG
蛇行レス（VG）タイプ
蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
MB2S-VG
MB2S-VG
MB2S-FG
FG原動タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

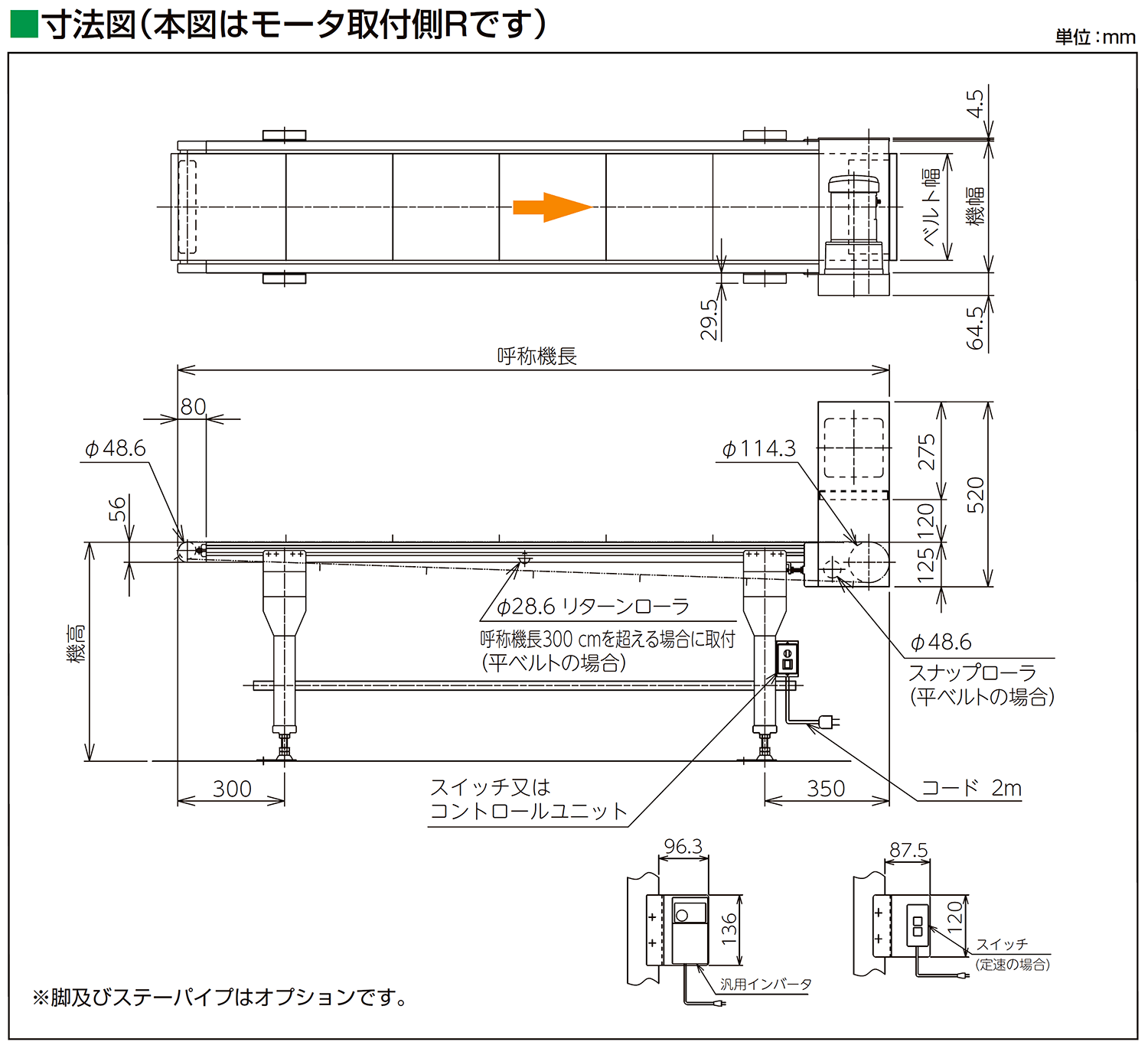

FG原動（FG）タイプです。高出力モータと大径ドライブプーリを採用し、標準原動タイプよりも大きな駆動力が必要な搬送に対応するタイプです。
MB2S-FG
- OD FG原動：OD-FGベルト幅100 mm～600 mm、呼称機長60 cm以上70 cm以下
-
- 図面
-
- 2D-CAD
- OD FG原動：OD-FGベルト幅100 mm～600 mm、呼称機長70 cmを超え100 cm以下
-
- 図面
-
- 2D-CAD
- OD FG原動：OD-FGベルト幅100 mm～600 mm、呼称機長100 cmを超え200 cm以下
-
- 図面
-
- 2D-CAD
- OD FG原動：OD-FGベルト幅100 mm～600 mm、呼称機長200 cmを超え250 cm以下
-
- 図面
-
- 2D-CAD
- OD FG原動：OD-FGベルト幅100 mm～600 mm、呼称機長250cmを超え400cm以下
-
- 図面
-
- 2D-CAD
- OD FG原動：OD-FGベルト幅100 mm～600 mm、呼称機長400 cmを超え600 cm以下
-
- 図面
-
- 2D-CAD
MB2S-FG
仕様
MB2S-CF

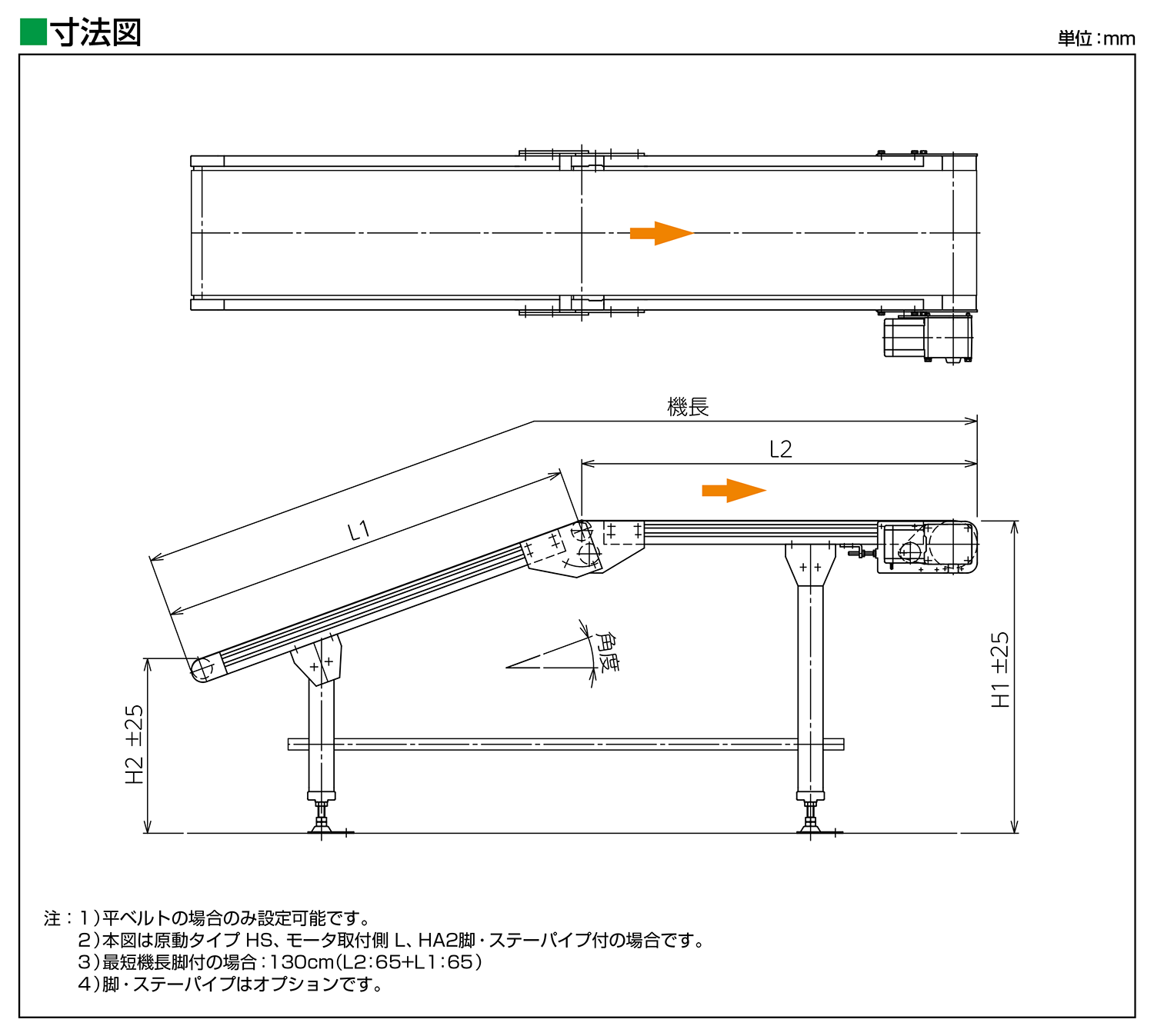

上部水平（CF）タイプ
上部水平（CF）タイプです。傾斜・水平間の搬送を、乗り移りなしで1台に集約できます。傾斜角度は0〜30°まで調整可能です。
MB2S-CF
MB2S-CF
