FB20
小径ドライブプーリの２プーリベルトコンベヤ
- 目安搬送質量
- 5 kg/台
- ベルト幅
- 100～600 mm
- 呼称機長
- 60～300 cm
- ドライブローラ
- φ38 mm
- テールローラ
- φ27.2 (34) mm

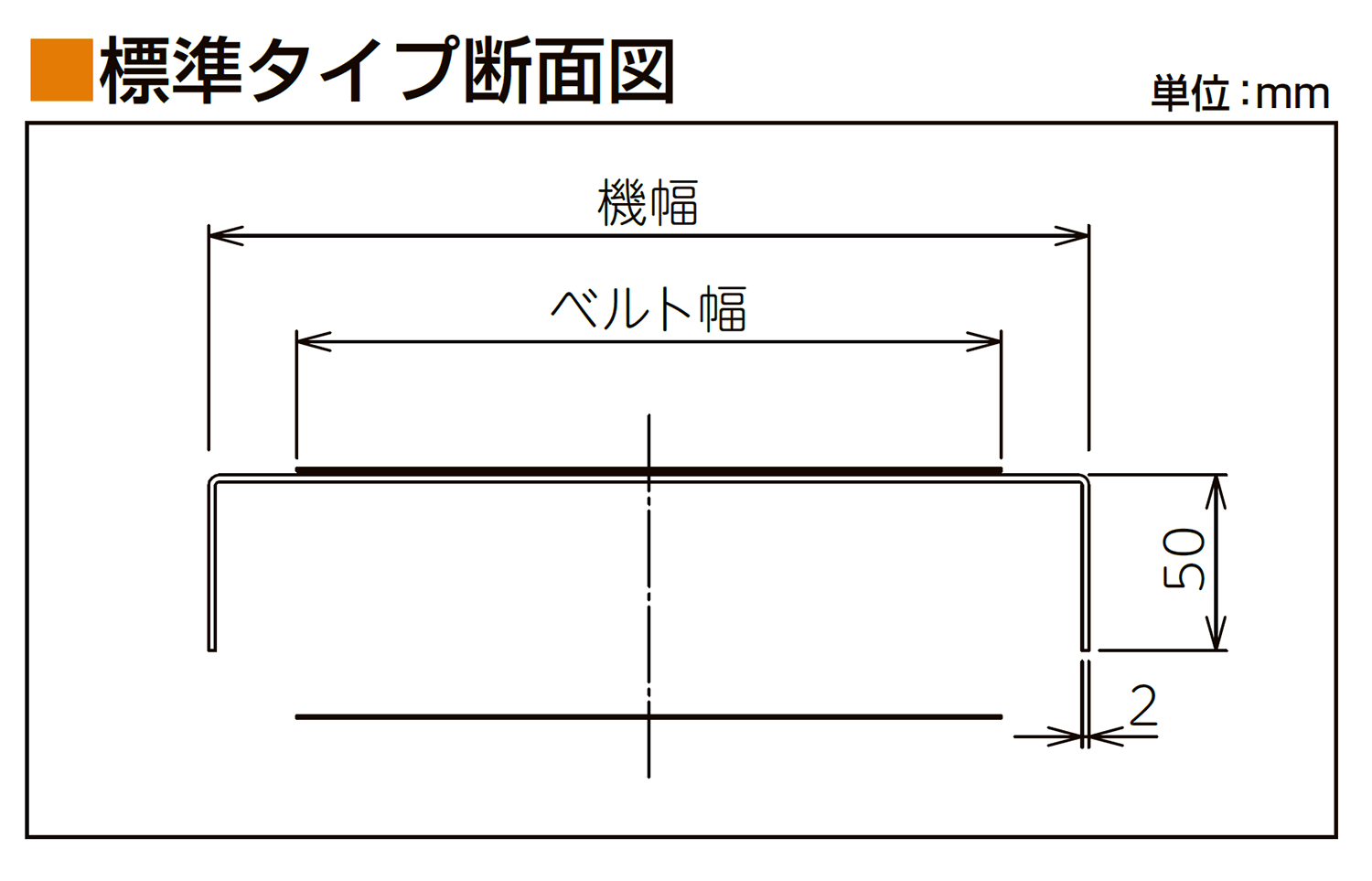

FB20 標準
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

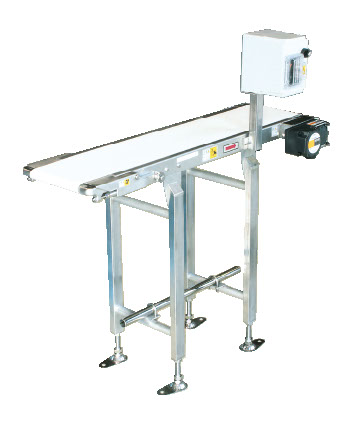

シンプルな構造で使いやすい、小型タイプの2プーリベルトコンベヤです。小径ドライブプーリにより、小さな搬送物の乗り移りをスムーズにします。
FB20 標準
- HS：HS ベルト幅500mm以下、呼称機長60cm以上300cmまで
-

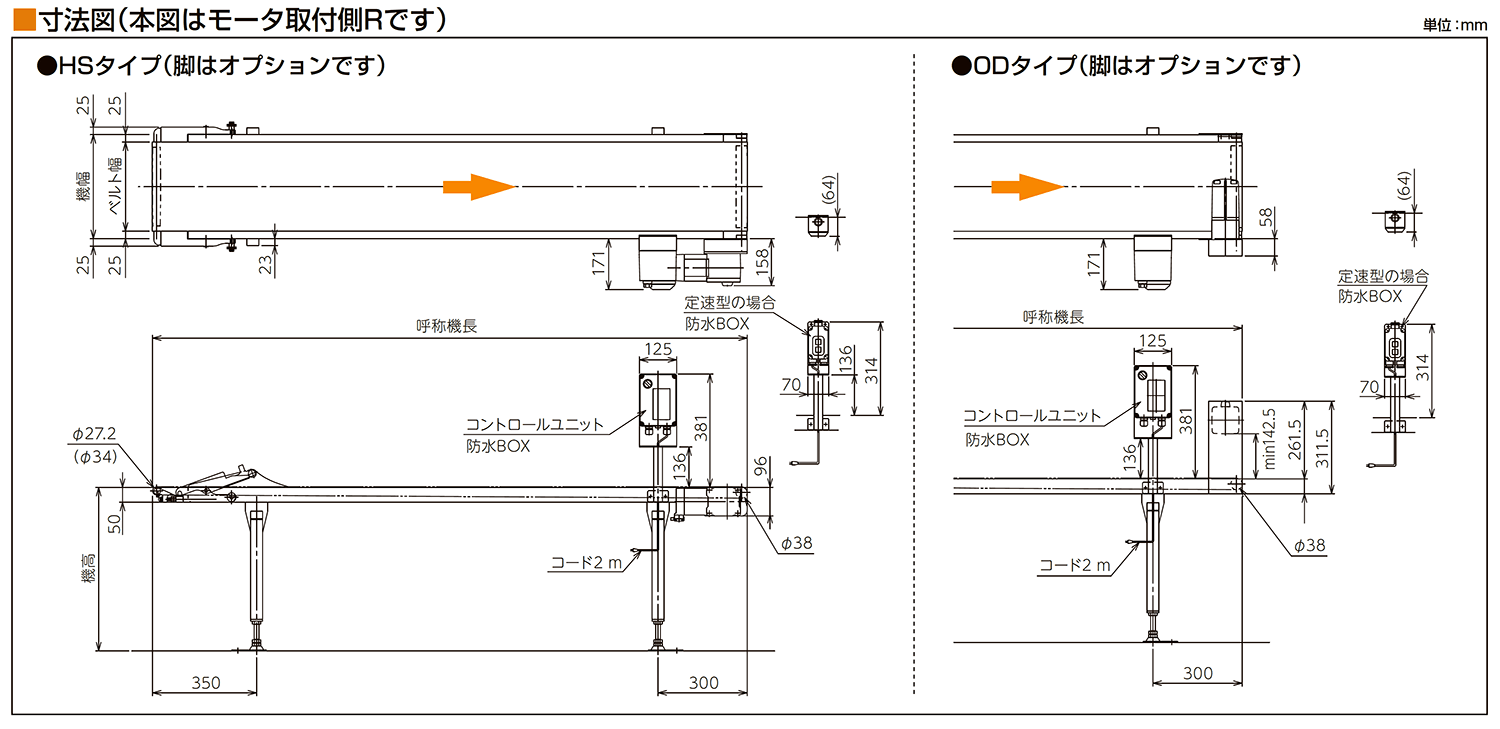

- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HS ベルト幅600mm、呼称機長 60cm以上 300cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：OD ベルト幅500mm以下、呼称機長60cm以上300cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：OD ベルト幅600mm、呼称機長 60cm以上 300cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- ローラエッジ：オプション(HSベルト幅 100 mm ～ 500 mm 、機長 100 cm 以上 300 cm 以下）
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(ODベルト幅 100 mm ～ 500 mm 、機長 100 cm 以上 300 cm 以下）
-
- 図面
-
- 2D-CAD
- ユニットフレーム(HF)：オプション(FB20-HF ベルト幅 500 mm以下、呼称機長 60 cm以上 300 cm以下)
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HC
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-LBA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-LBSA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HBA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HBSA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HPA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2-HPC
-
- 図面
-
- 2D-CAD
- 紫外線除菌装置付 HS OD：オプション(SPN(幅狭ナロー) ベルト幅 200 250 300 mm、 機長130 cm～300 cm)
-
- 図面
-
- 2D-CAD
- 紫外線除菌装置付 HS OD：オプション(SPW(幅広ワイド) ベルト幅 350 400 500 mm、 機長130 cm～300 cm)
-
- 図面
-
- 2D-CAD
- 紫外線除菌装置付 単独脚タイプ(ｵﾌﾟｼｮﾝ）：SPN(幅狭ナロー) 対応ベルト幅 200 250 300 mm
-
- 図面
-
- 2D-CAD
- 紫外線除菌装置付 単独脚タイプ(ｵﾌﾟｼｮﾝ）：SPW(幅広ワイド) 対応ベルト幅 350 400 500 mm
-
- 図面
-
- 2D-CAD
- 紫外線除菌装置：オプション(断面図 SPN(幅狭ナロー) ベルト幅 200 250 300 mm）
-
- 図面
-
- 2D-CAD
- 紫外線除菌装置：オプション(断面図 SPW(幅広ワイド) ベルト幅350 400 500 mm)
-
- 図面
-
- 2D-CAD
FB20 標準

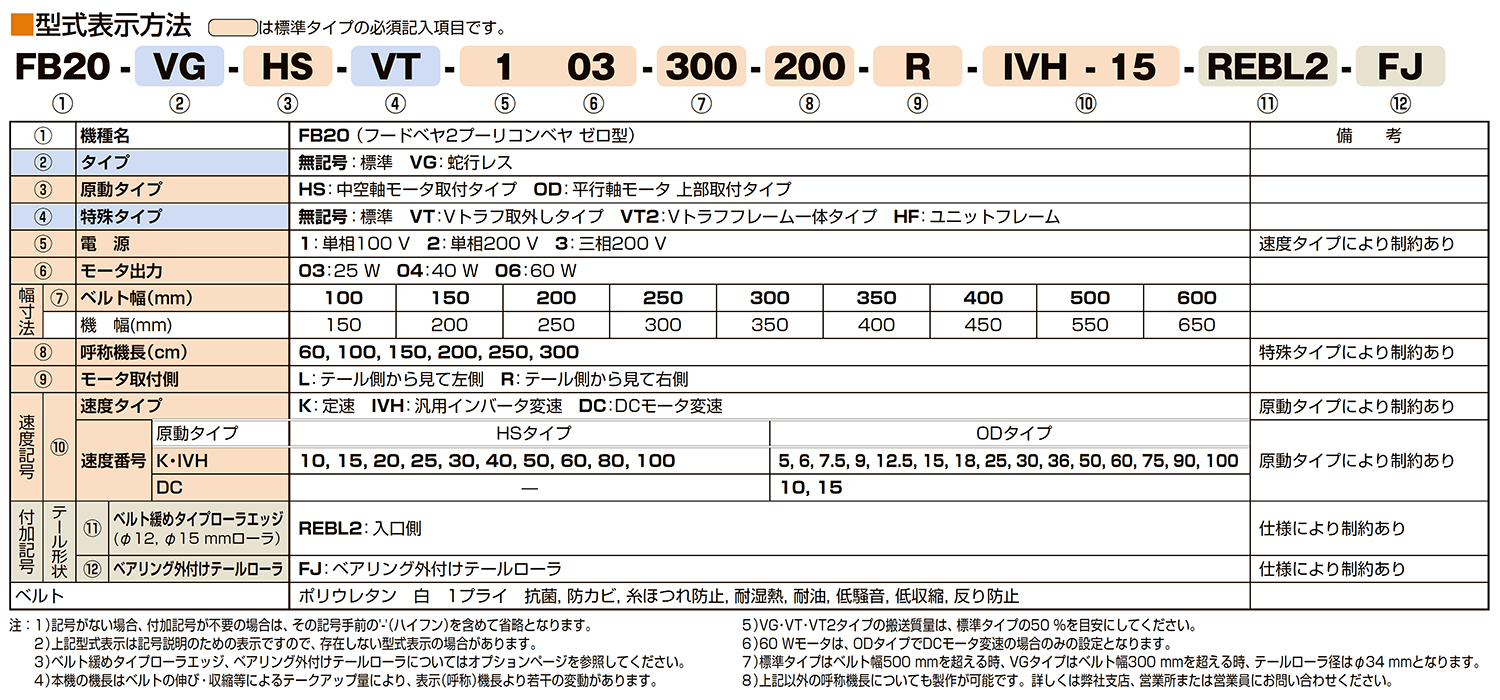

型式表示方法
■は標準タイプの必須記入事項です。

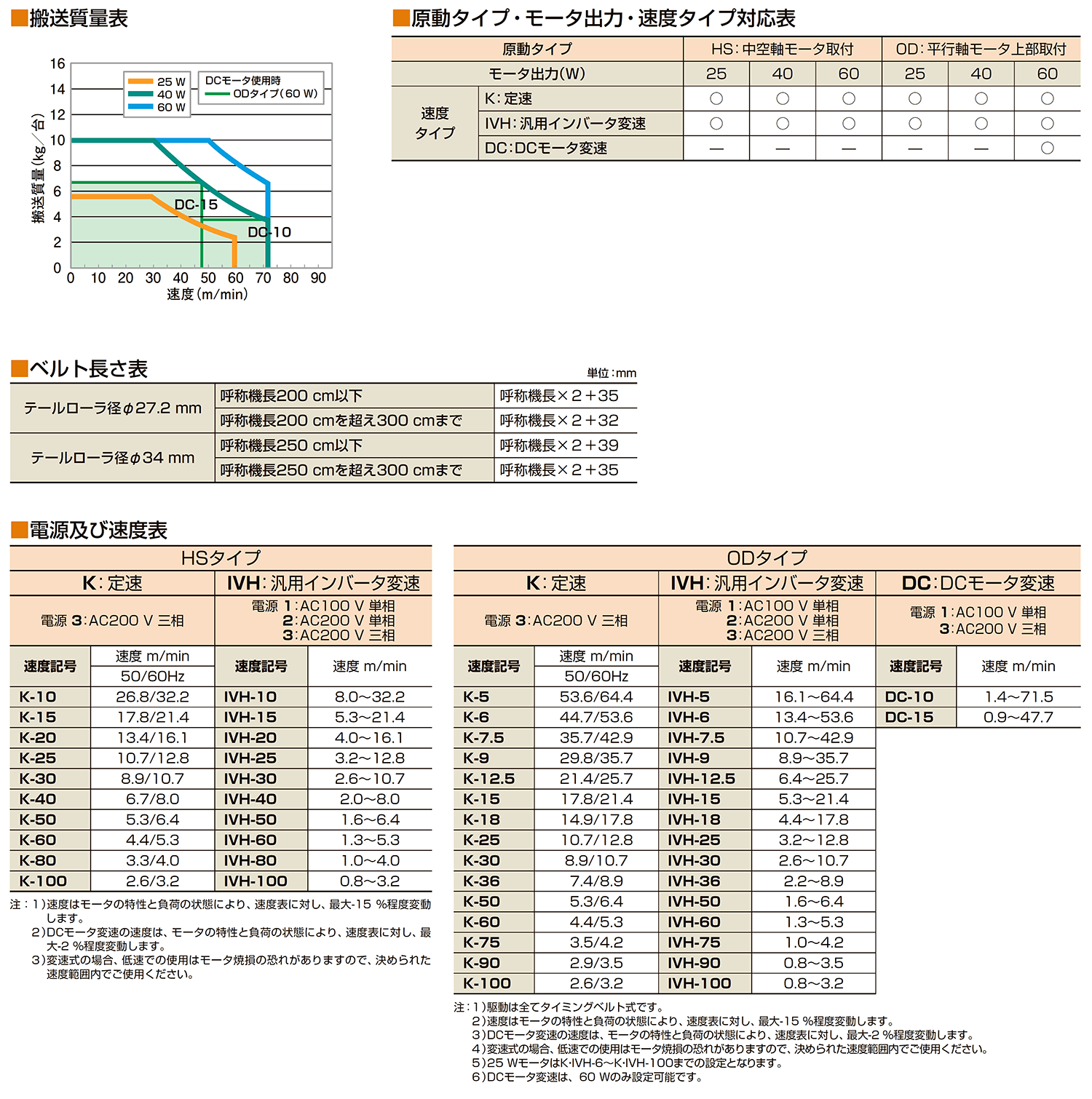

仕様
FB20-VG
蛇行レス（VG）タイプ

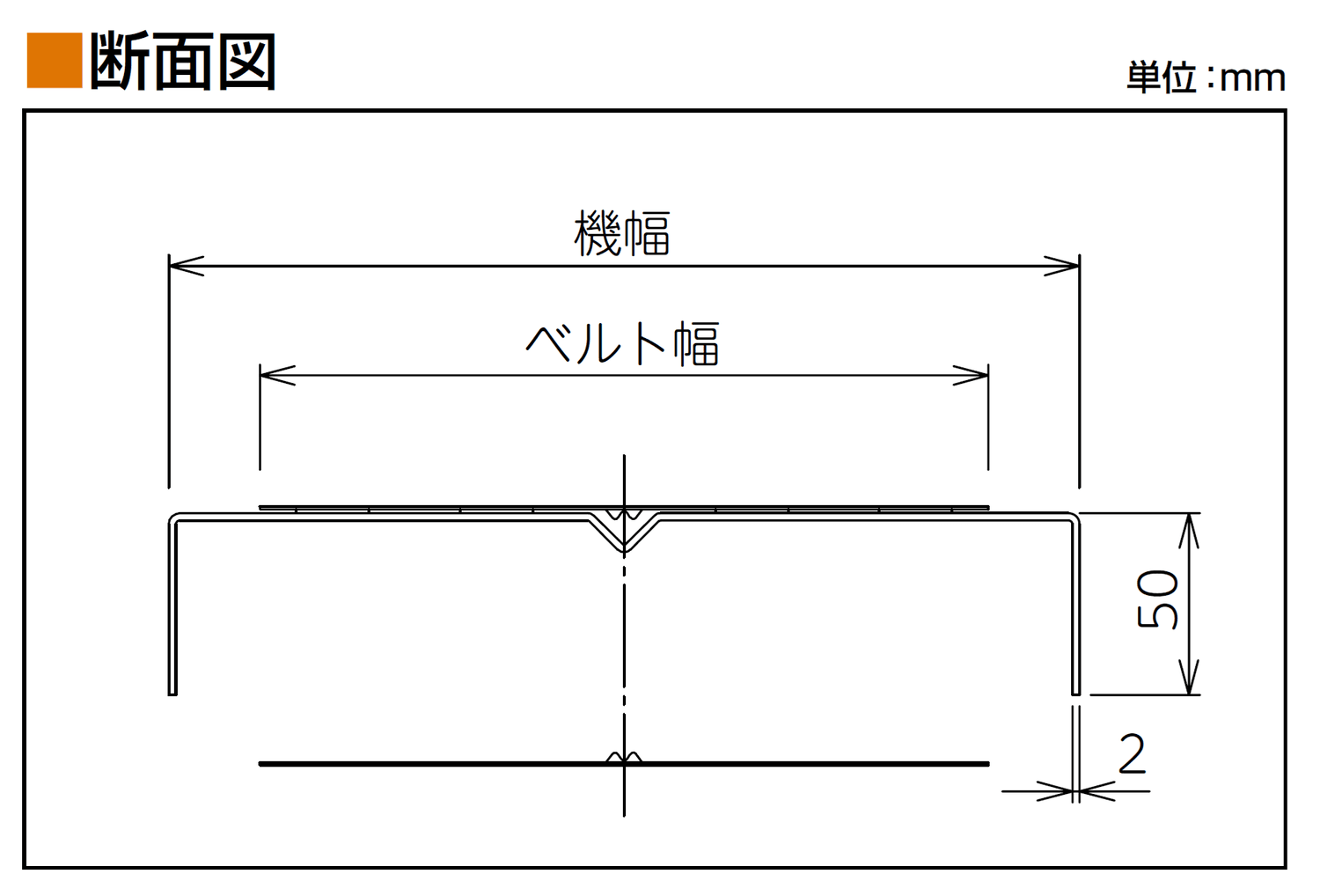

蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
FB20-VG
- HS蛇行レス：HS-VG ベルト幅300mm以下、呼称機長60cm以上300cmまで
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅350～500mm、呼称機長60cm以上300cmまで
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅600mm、呼称機長60cm以上300cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：OD-VG ベルト幅300mm以下、呼称機長60cm以上300cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：OD-VG ベルト幅350～500mm、呼称機長60cm以上300cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：OD-VG ベルト幅600mm、呼称機長60cm以上300cmまで
-
- 図面
-
- 2D-CAD
FB20-VG

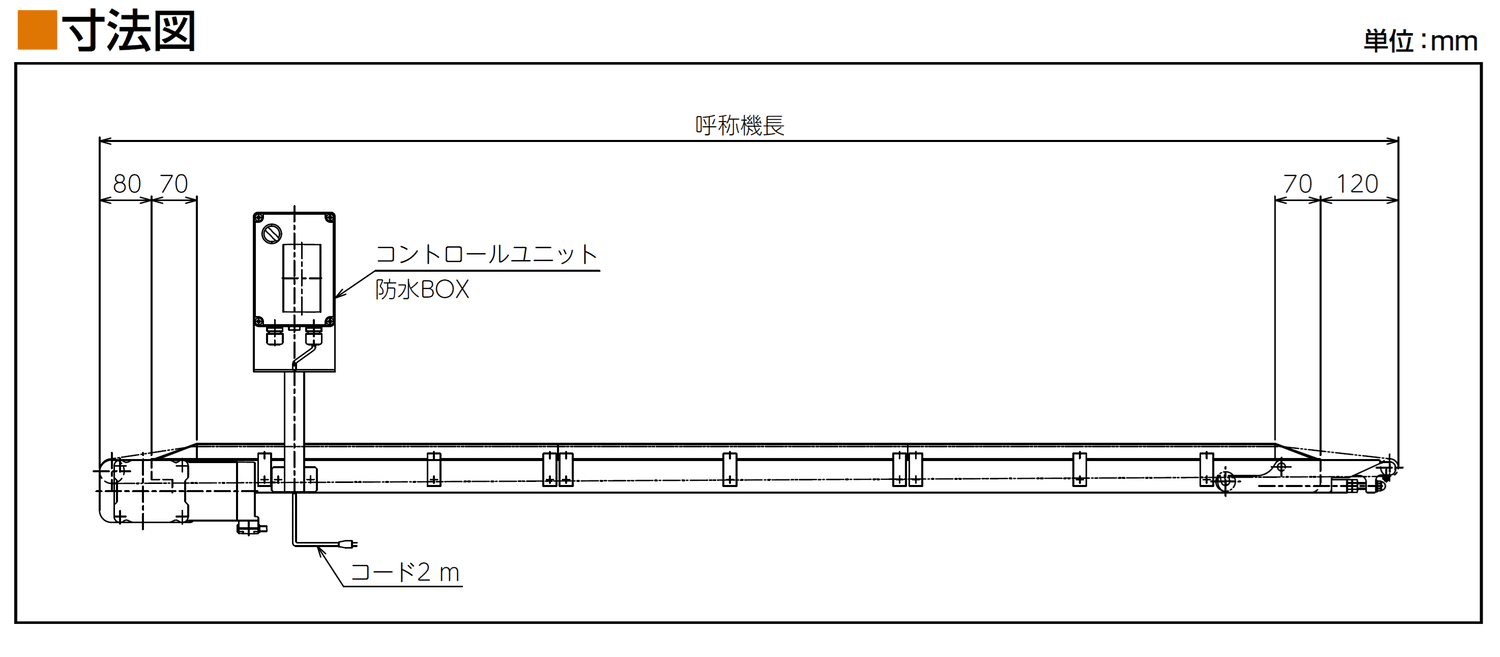

FB20-VT
Vトラフ（VT）タイプ

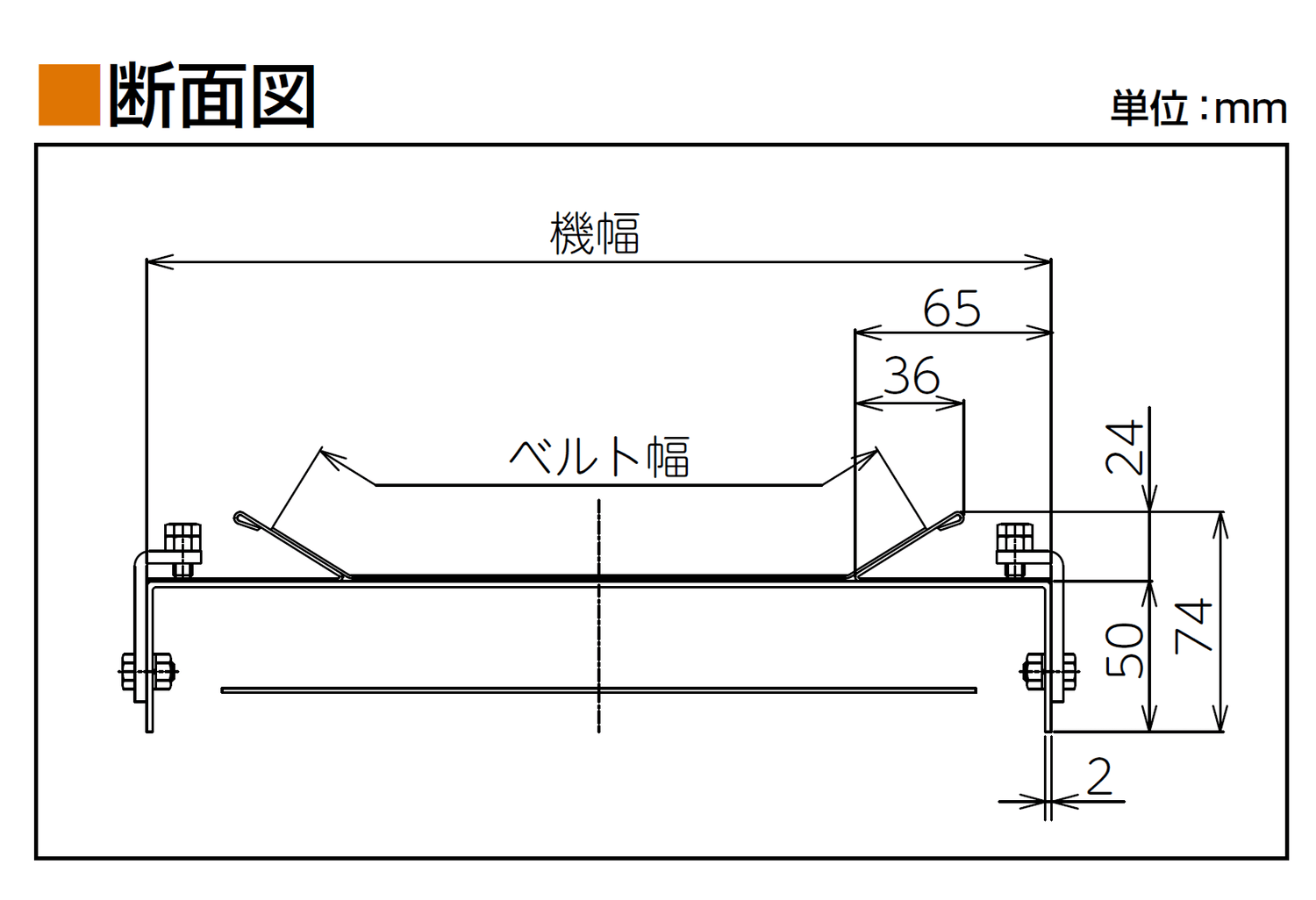

Vトラフ（VT）タイプです。ベルト両側にVトラフ用ガイドを差し込むことで搬送面を船底形状にし、バラ物を安定して搬送できます。
仕様表
FB20-VT
FB20-VT
