MMX300
中荷重搬送ベルトコンベヤ
- 目安搬送質量
- 40 kg/台
- ベルト幅
- 200～1000mm
- 機長
- 80～1000 cm
- テールローラ
- φ48.6 mm
MMX300 標準
標準（無記号）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
フレーム横に突起物がない、フラットなボディの中荷重対応ベルトコンベヤです。テールローラの露出を抑えた安全設計で、多様なライン構成に対応します。
MMX300 標準
- 標準：ベルト幅 1000 mm以下、機長 100 cm以上400 cm以下
-

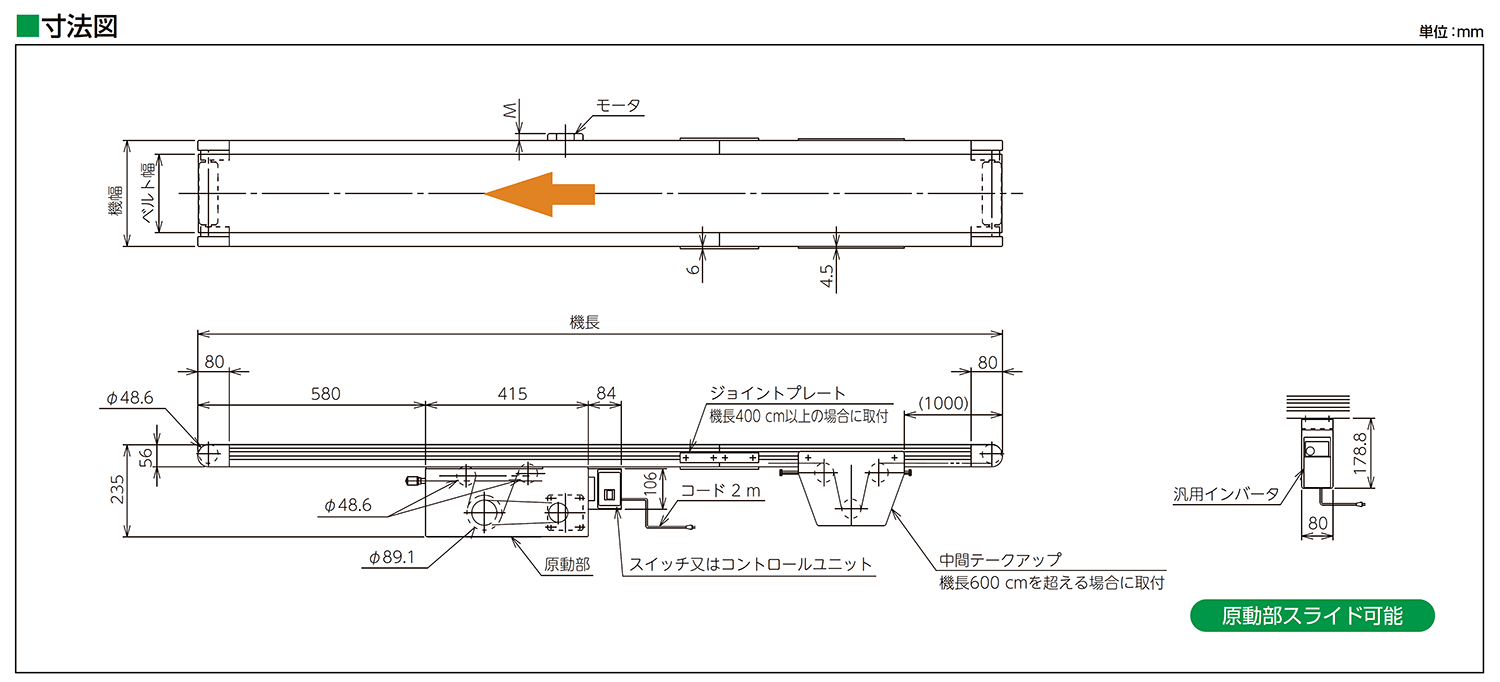

- 図面
-
- 2D-CAD
-
- 3D-CAD
- 標準：ベルト幅 1000 mm以下、機長 400 cmを超え600 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 標準：ベルト幅 1000 mm以下、機長 600 cmを超え1000 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- オートコントロールユニット：オプション(フレーム下面取付図)
-
- 図面
-
- 2D-CAD
- E型フレーム用ガイド：オプション(G1 PG1)
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- E型フレーム用ガイド：オプション(G2 G3 G4 G7-P G7 G8 G9 AG1 AG5 AG7-P AG7 PG5 PG7-P PG7)
-
- 図面
-
- 2D-CAD
- 水平脚 HA2型：オプション
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 水平脚 HSA2型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 HTA2型：オプション
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 水平脚 HLA2型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HC2型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HAC2型：オプション
-
- 図面
-
- 2D-CAD
- キャスタ付脚 HSC2型：オプション
-
- 図面
-
- 2D-CAD
- アジャスト・キャスタ付脚 HSAC2型：オプション
-
- 図面
-
- 2D-CAD
- 原動下脚 SD型：オプション
-
- 図面
-
- 2D-CAD
MMX300 標準
型式表示方法
■は標準タイプの必須記入事項です。

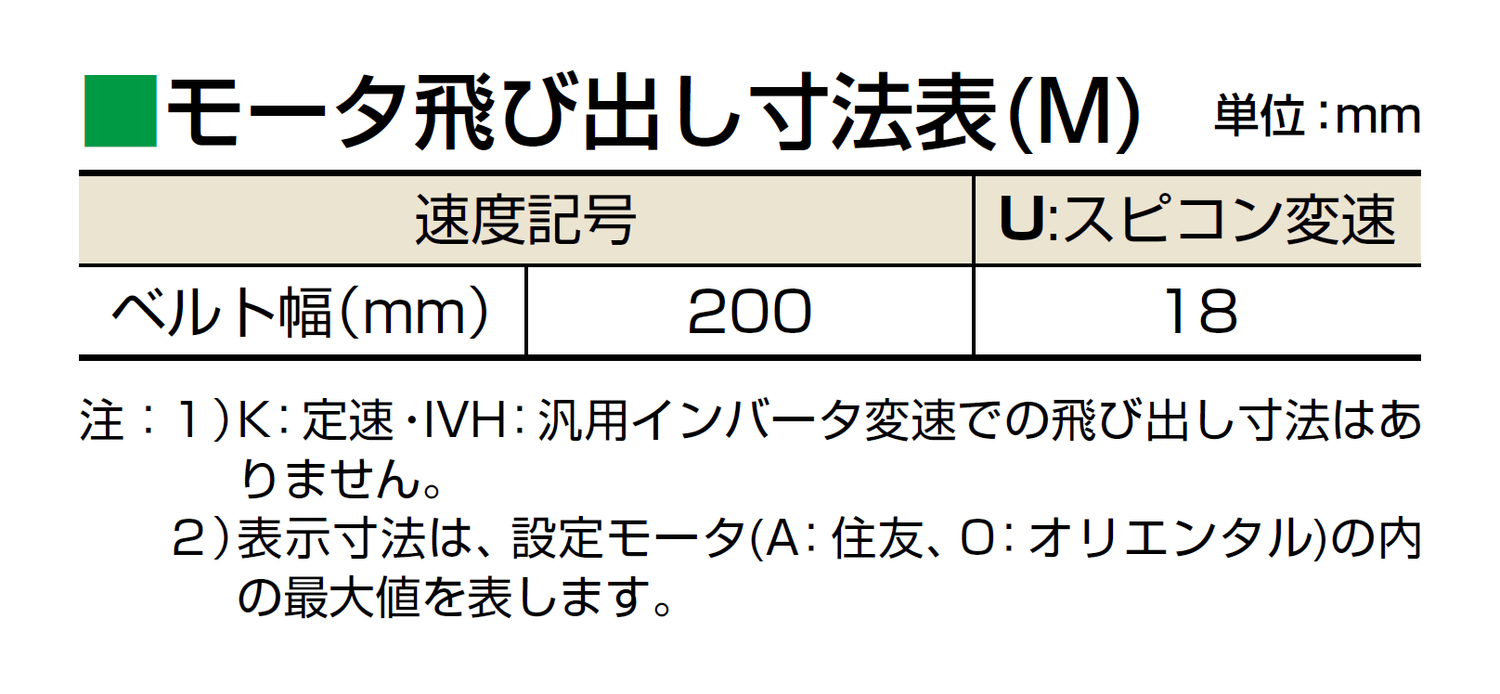

仕様
MMX300-VG
蛇行レス（VG）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
MMX300-VG
- 蛇行レス(VG)：VGベルト幅600 mm以下、機長100 cm以上400 cm以下
-

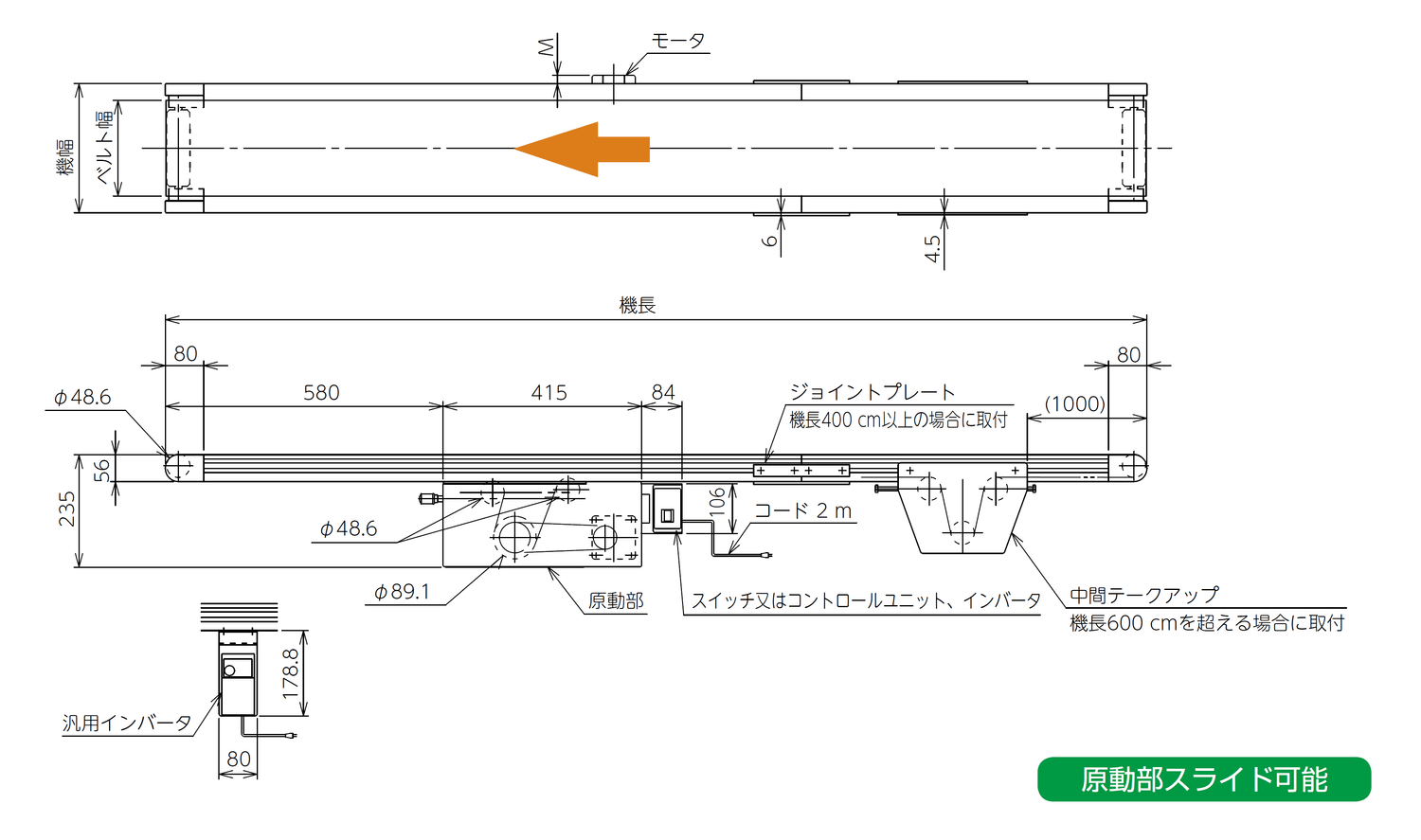

- 図面
-
- 2D-CAD
-
- 3D-CAD
- 蛇行レス(VG)：VGベルト幅600 mm以下、機長 400 cmを超え600 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 蛇行レス(VG)：VGベルト幅700～1000 mm、機長100 cm以上400 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 蛇行レス(VG)：VGベルト幅700～1000 mm、機長400 cmを超え600 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MMX300-VG
MMX300-IC
急傾斜（IC）タイプ

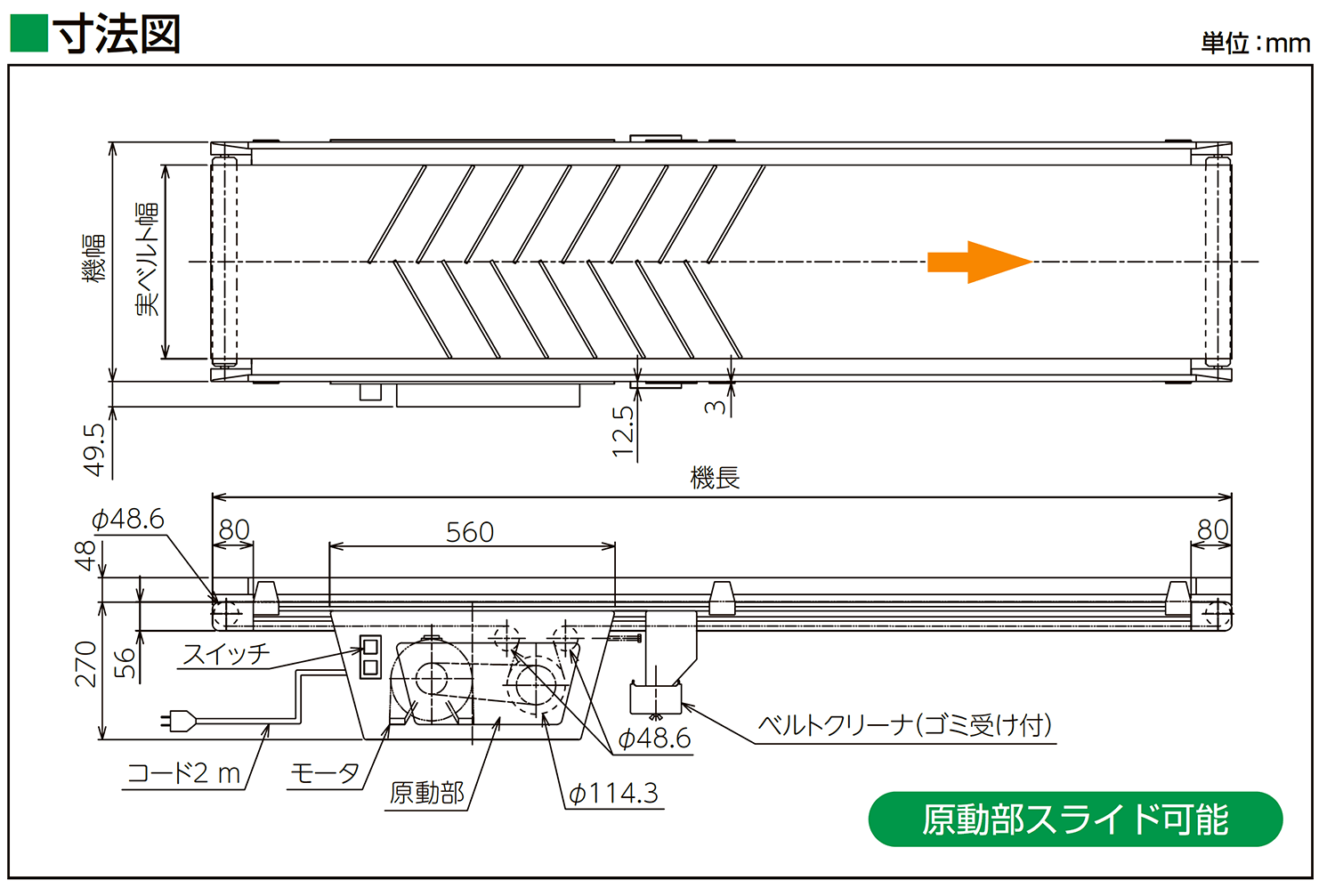

急傾斜（IC）タイプです。特殊サン付きベルトにより、滑りやすい搬送物の急傾斜搬送に対応するタイプです。搬送物のずれや滑りを抑えながら搬送できます。
仕様表
MMX300-IC
MMX300-IC
MMX300-SD
小型原動（SD）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
小型原動（SD）タイプです。原動部をコンパクトに設計し、短機長のコンベヤ製作を可能にしました。

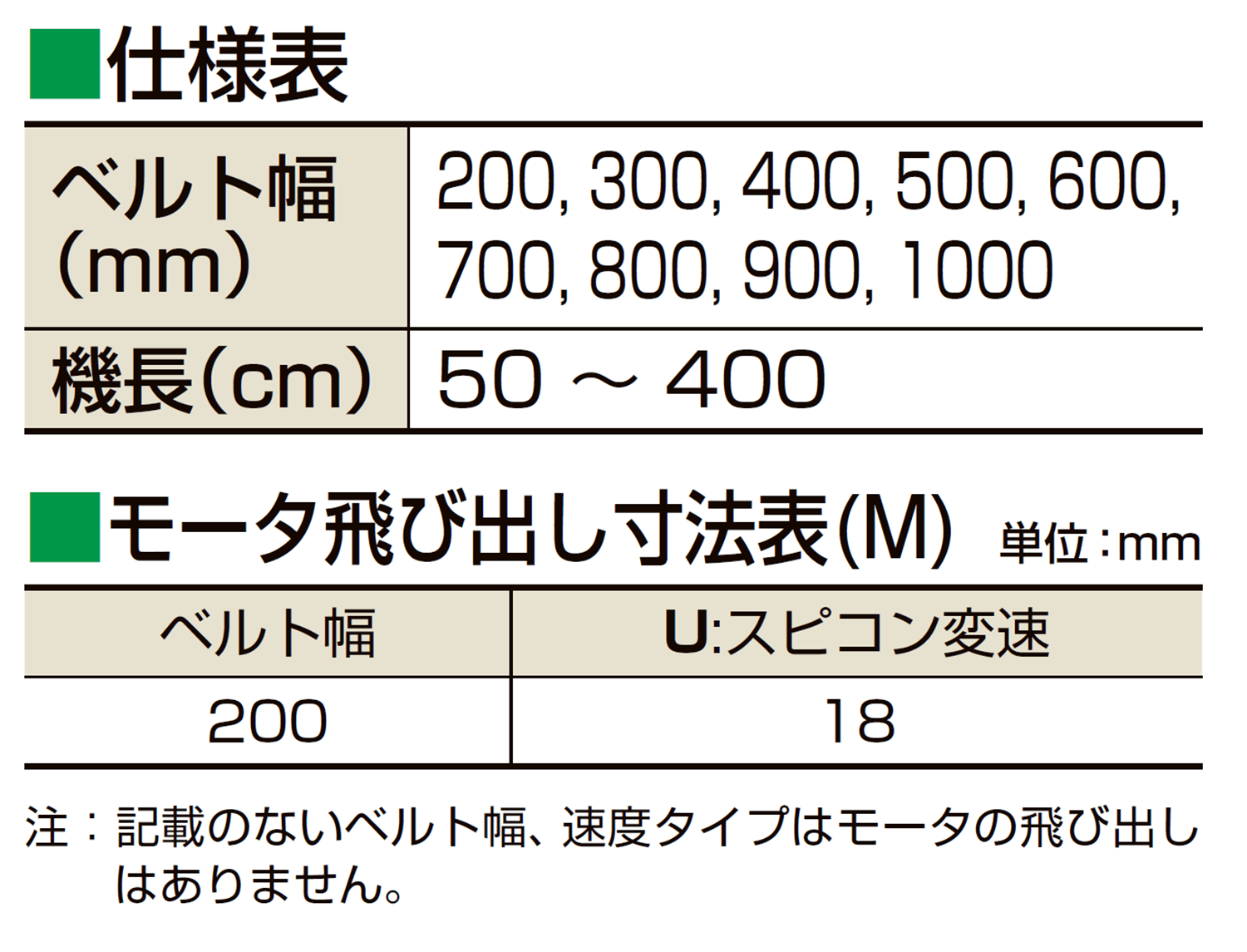

仕様表
MMX300-SD
- 小型原動(SD)：SDベルト幅1000 ㎜以下、機長50 ㎝以上400 ㎝まで
-

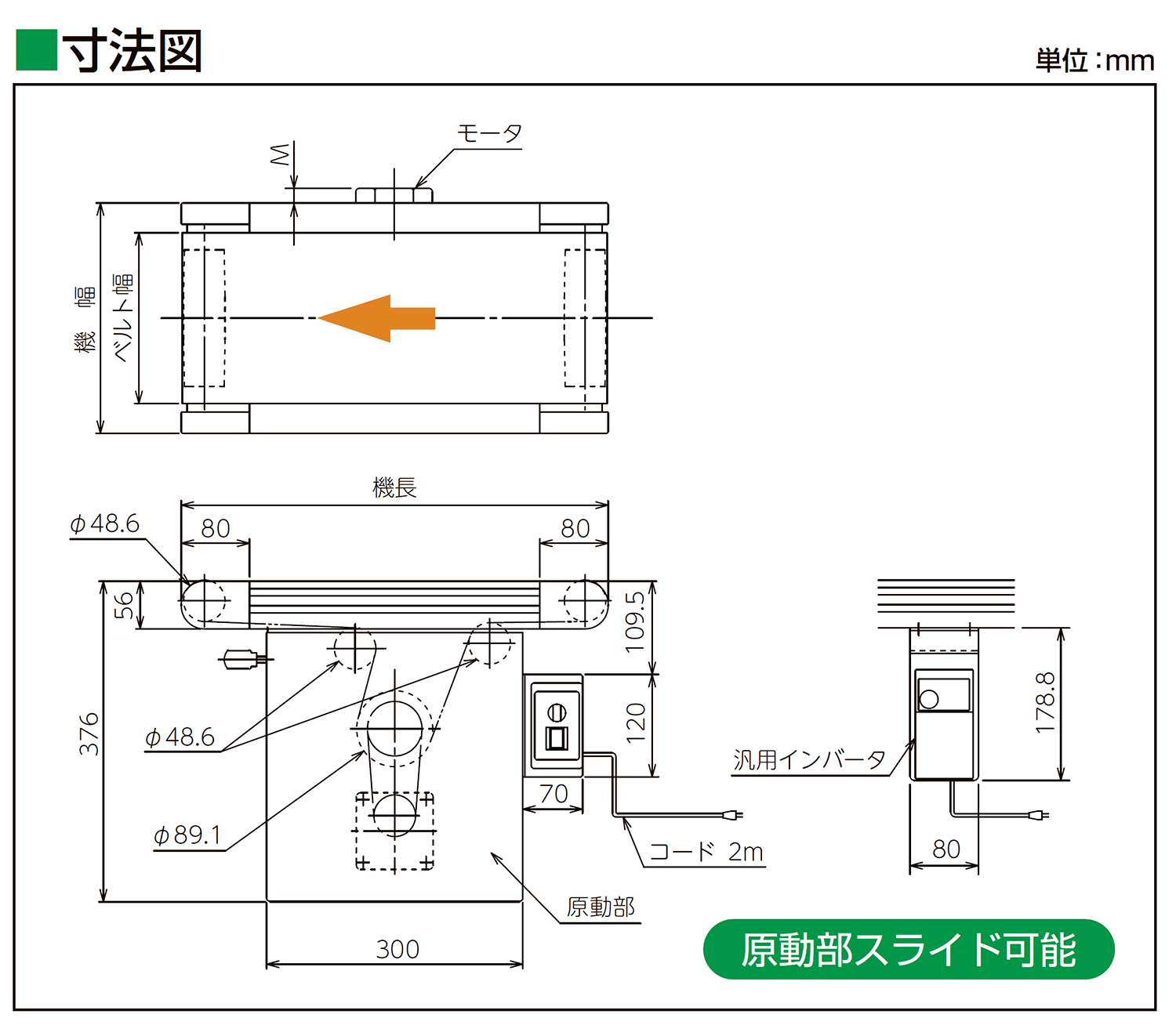

- 図面
-
- 2D-CAD
-
- 3D-CAD
- 小型原動(SD)蛇行レス：VG_SDベルト幅1000 ㎜以下、機長50 ㎝以上400 ㎝まで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MMX300-SD
MMX300-FG
FG原動タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
FG原動（FG）タイプです。高出力モータと大径ドライブプーリを採用し、標準原動タイプよりも大きな駆動力が必要な搬送に対応するタイプです。
MMX300-FG
- FG原動(FG)：FGベルト幅1000 mm以下、機長100 ㎝以上400 ㎝以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- FG原動(FG)：FG ベルト幅1000 mm以下、機長400 cmを超え600 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- FG原動(FG)：FGベルト幅1000 mm以下、機長600 cmを超え1000 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- FG原動(FG)蛇行レス：VG-FGベルト幅600 ㎜以下、機長100 ㎝以上400 ㎝以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- FG原動(FG)蛇行レス：VG-FG ベルト幅600 mm以下、機長400 cmを超え600 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- FG原動(FG)蛇行レス：VG-FG ベルト幅700～1000 mm、機長100 ㎝以上400 ㎝以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- FG原動(FG)蛇行レス：VG-FG ベルト幅700～1000 mm、機長400 ㎝を超え600 ㎝以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MMX300-FG
仕様
MMX300-CF
上部水平（CF）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
上部水平（CF）タイプです。傾斜・水平間の搬送を、乗り移りなしで1台に集約できます。傾斜角度は0〜30°まで調整可能です。

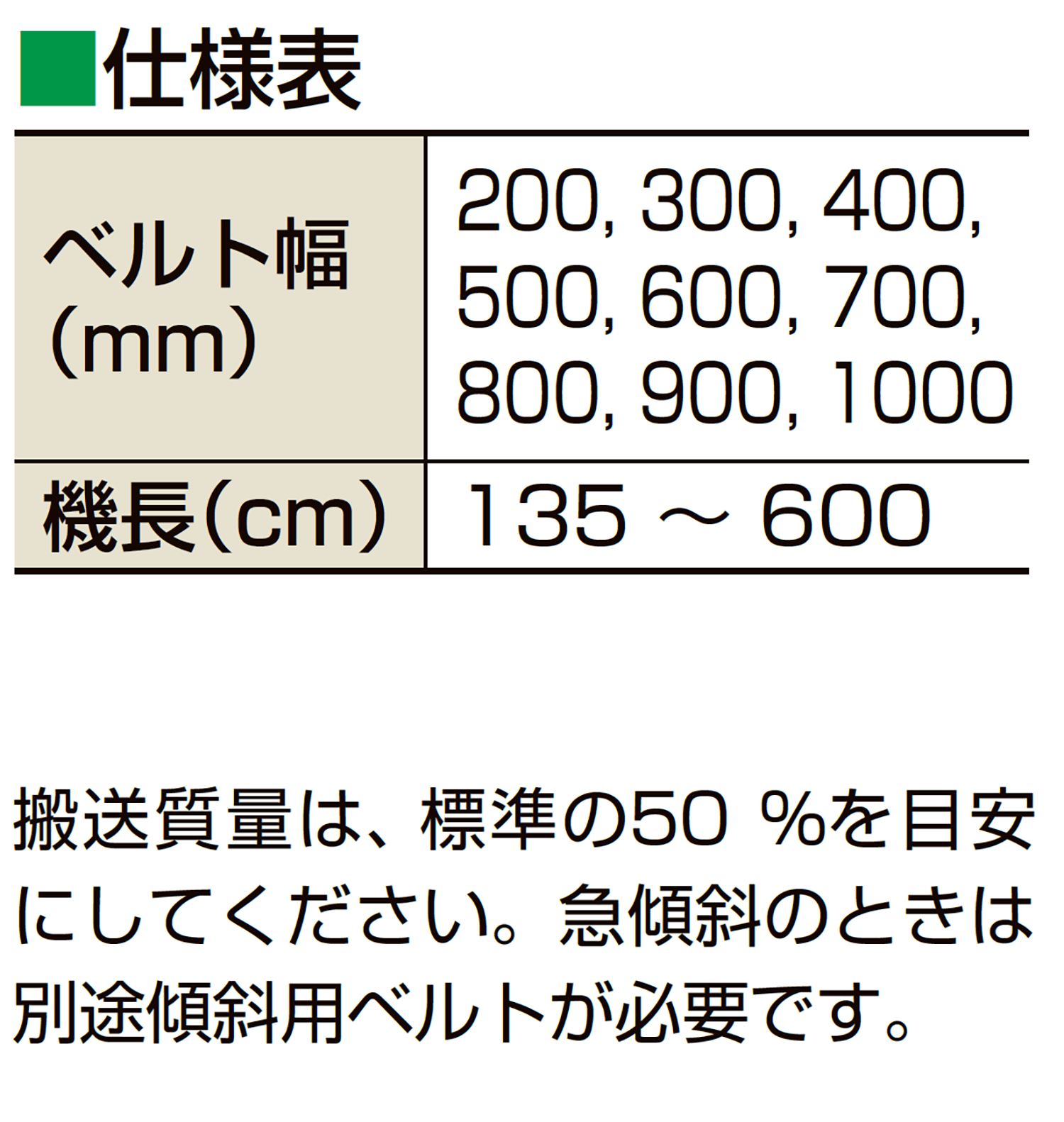

仕様表
MMX300-CF
MMX300-CF
MMX300-CFZ
CFZ型フィーダ（Z型フィーダ）タイプ

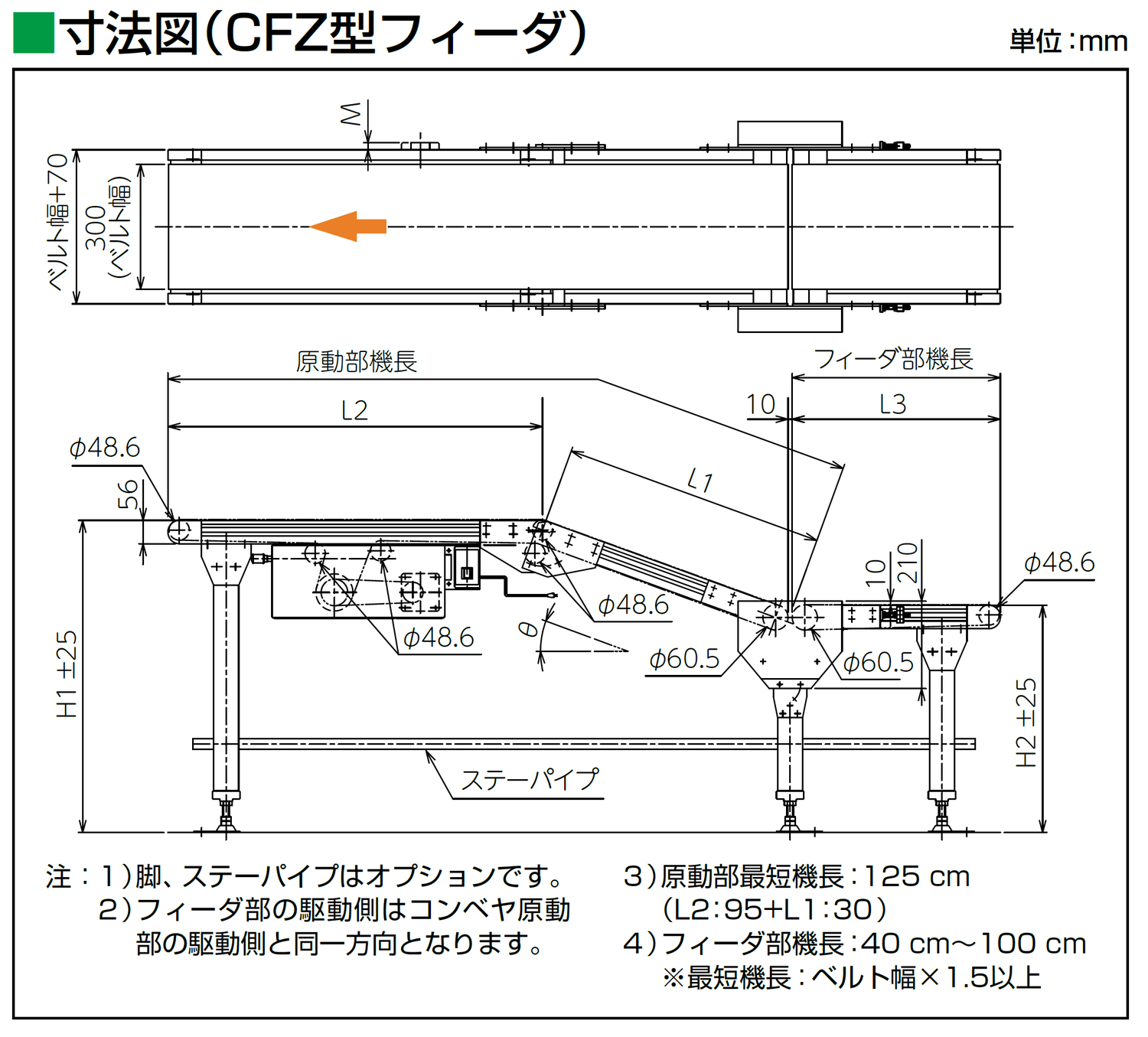

Z型フィーダ（CFZ）タイプです。水平から傾斜、傾斜から水平への搬送を1台で行えます。搬送ラインの高低差に合わせた搬送に対応します。
MMX300-CFZ

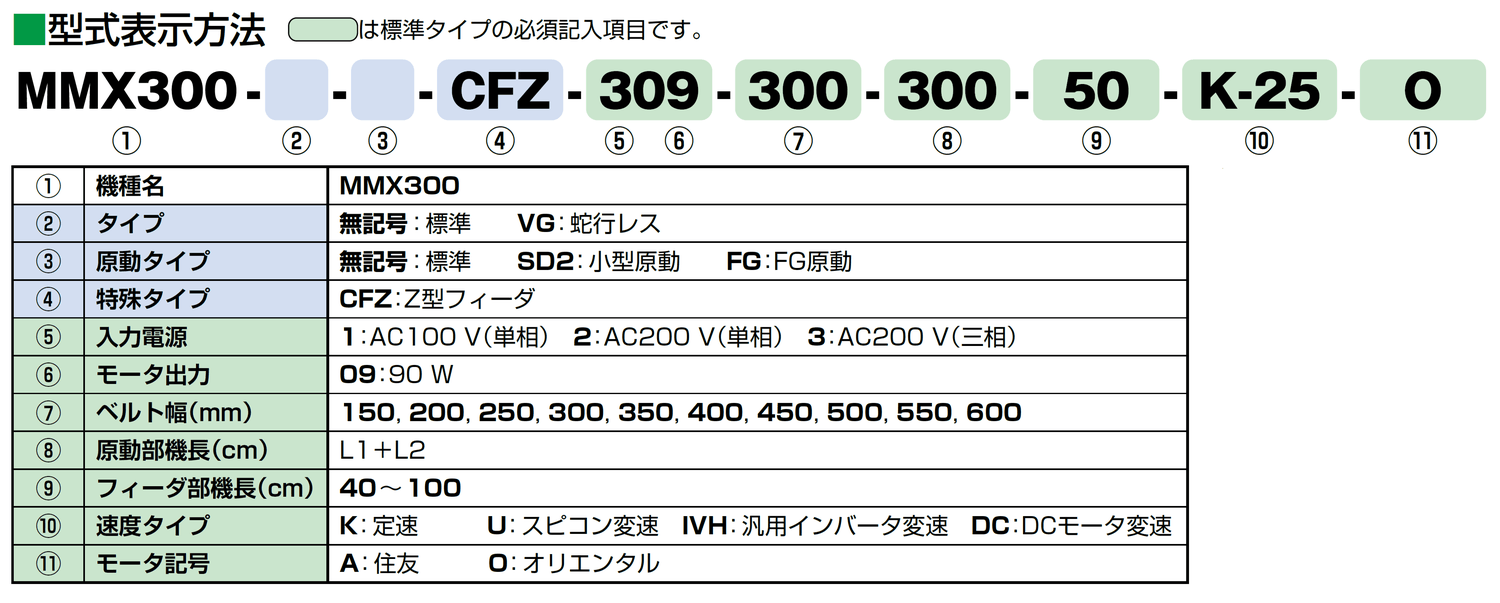

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MMX300-CFL
CFL型フィーダ（L型フィーダ）タイプ

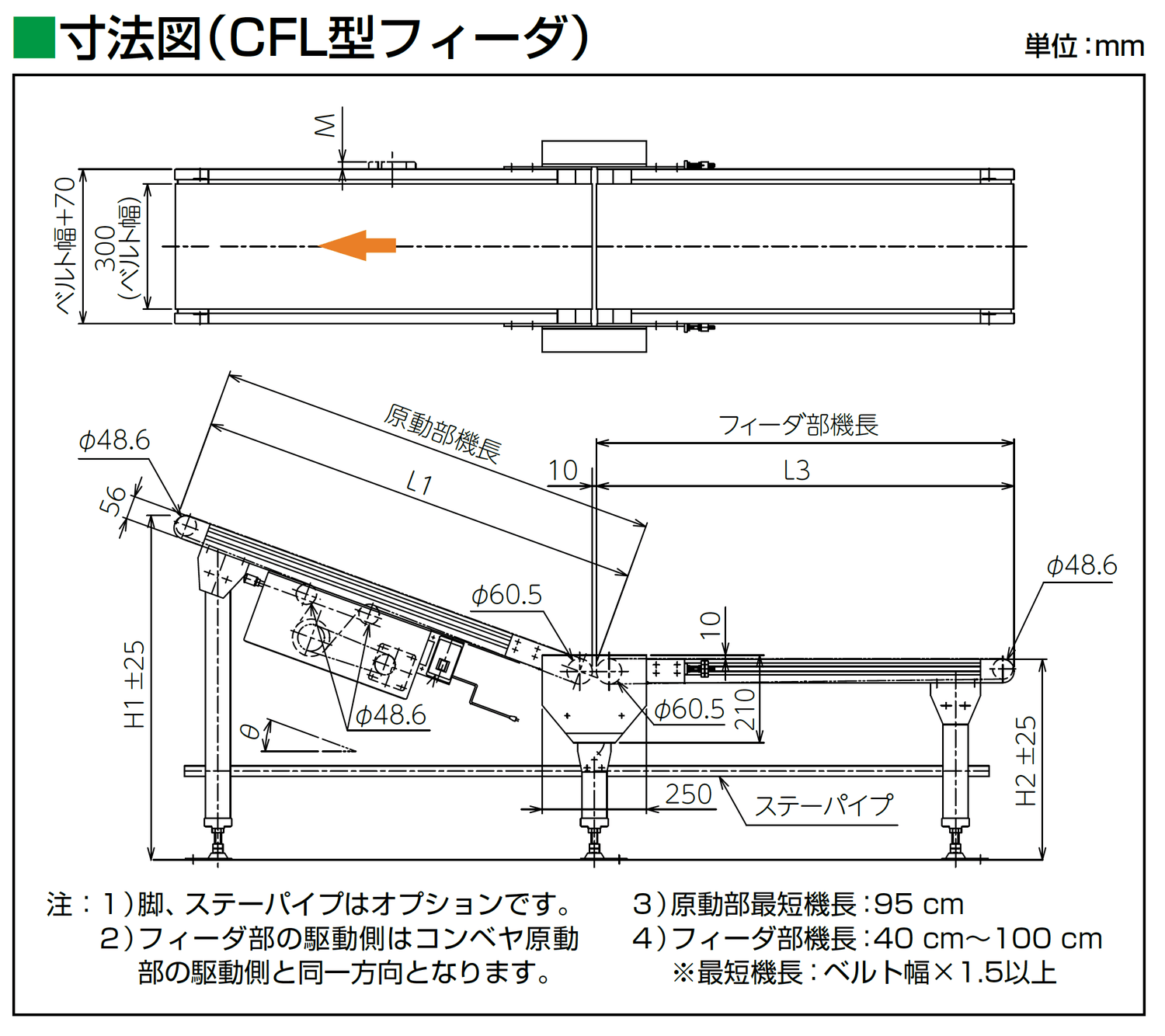

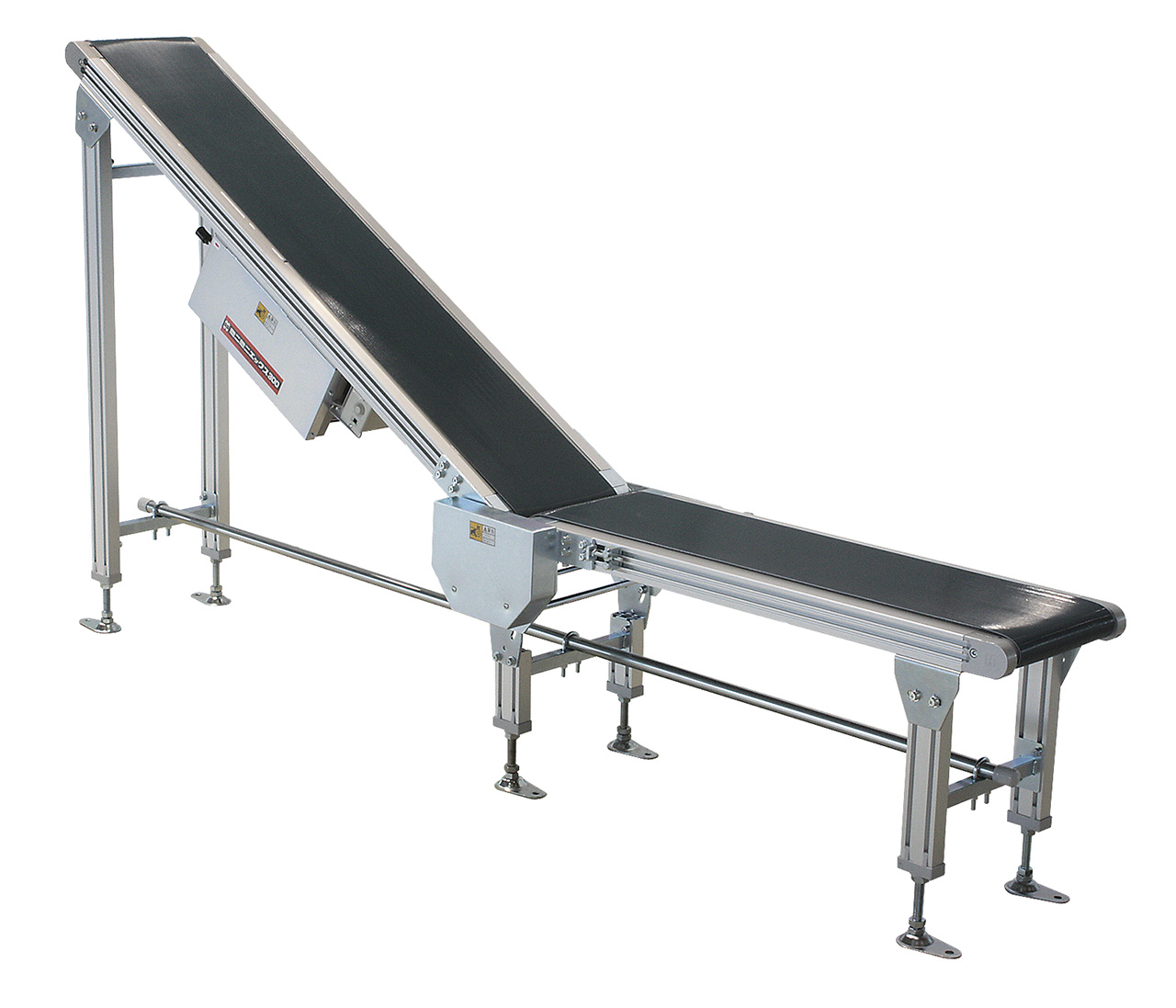

L型フィーダ（CFL）タイプです。水平から傾斜への搬送を1台で行えます。搬送ラインの高低差に合わせた搬送に対応します。
MMX300-CFL

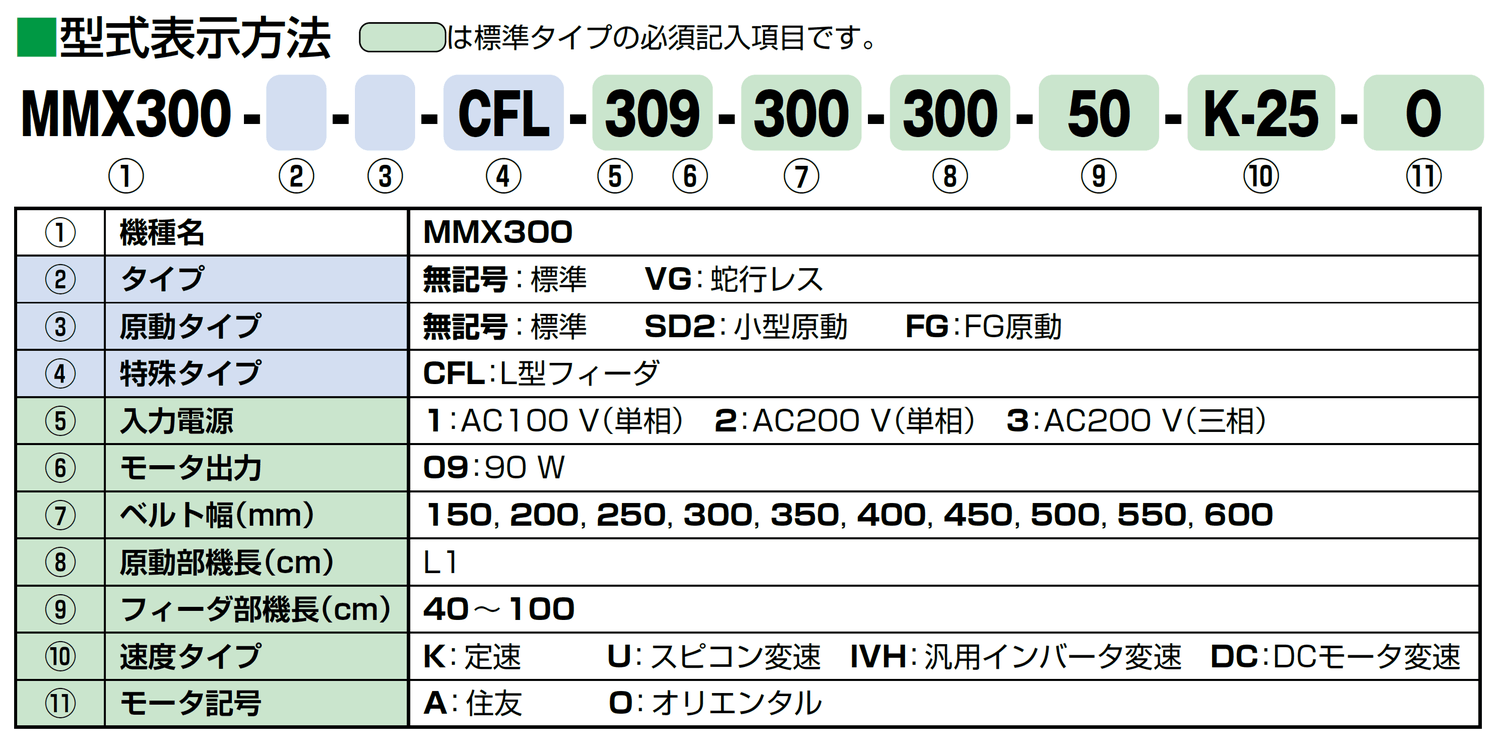

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MMX300-PF
強力フレーム (PF)タイプ

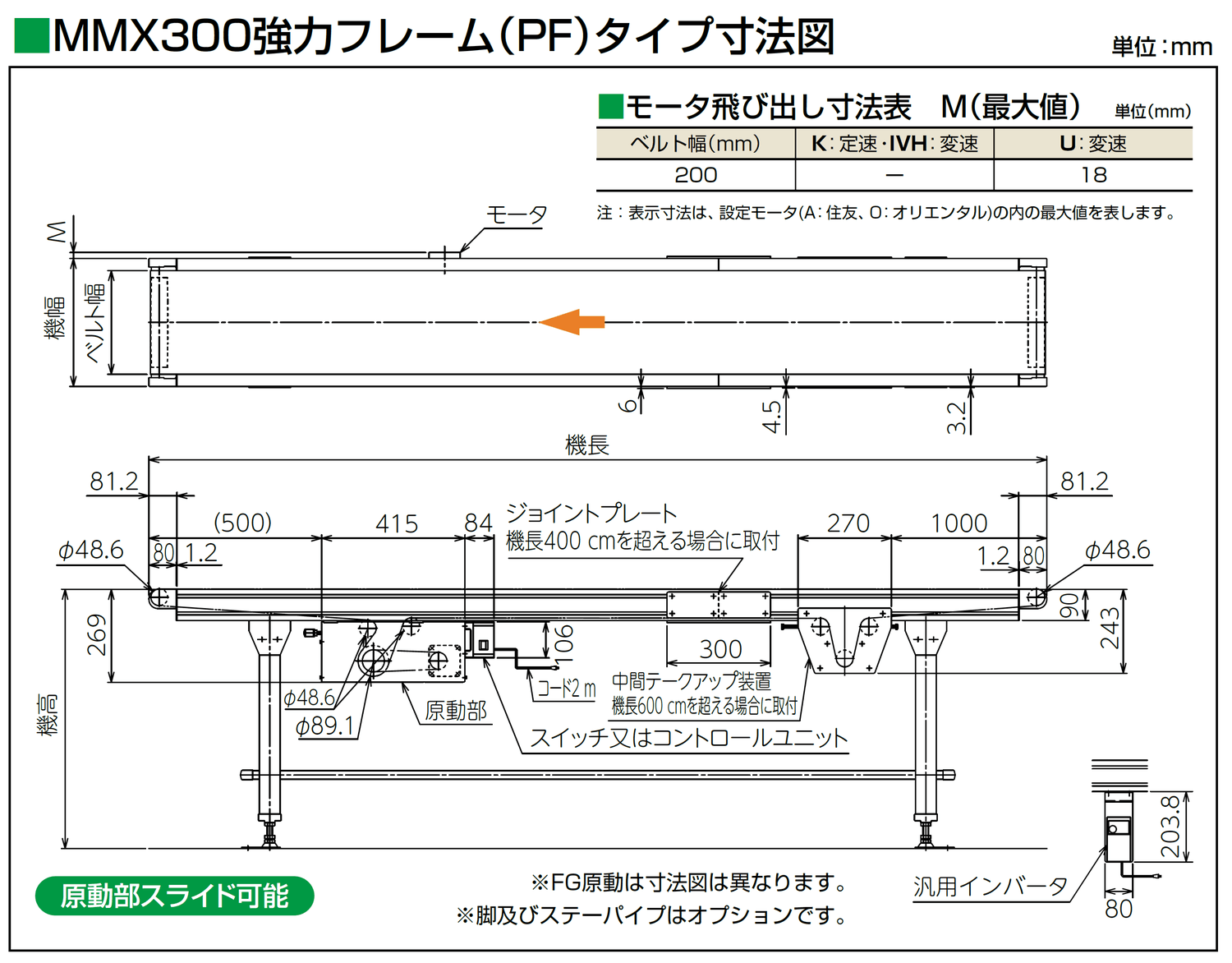

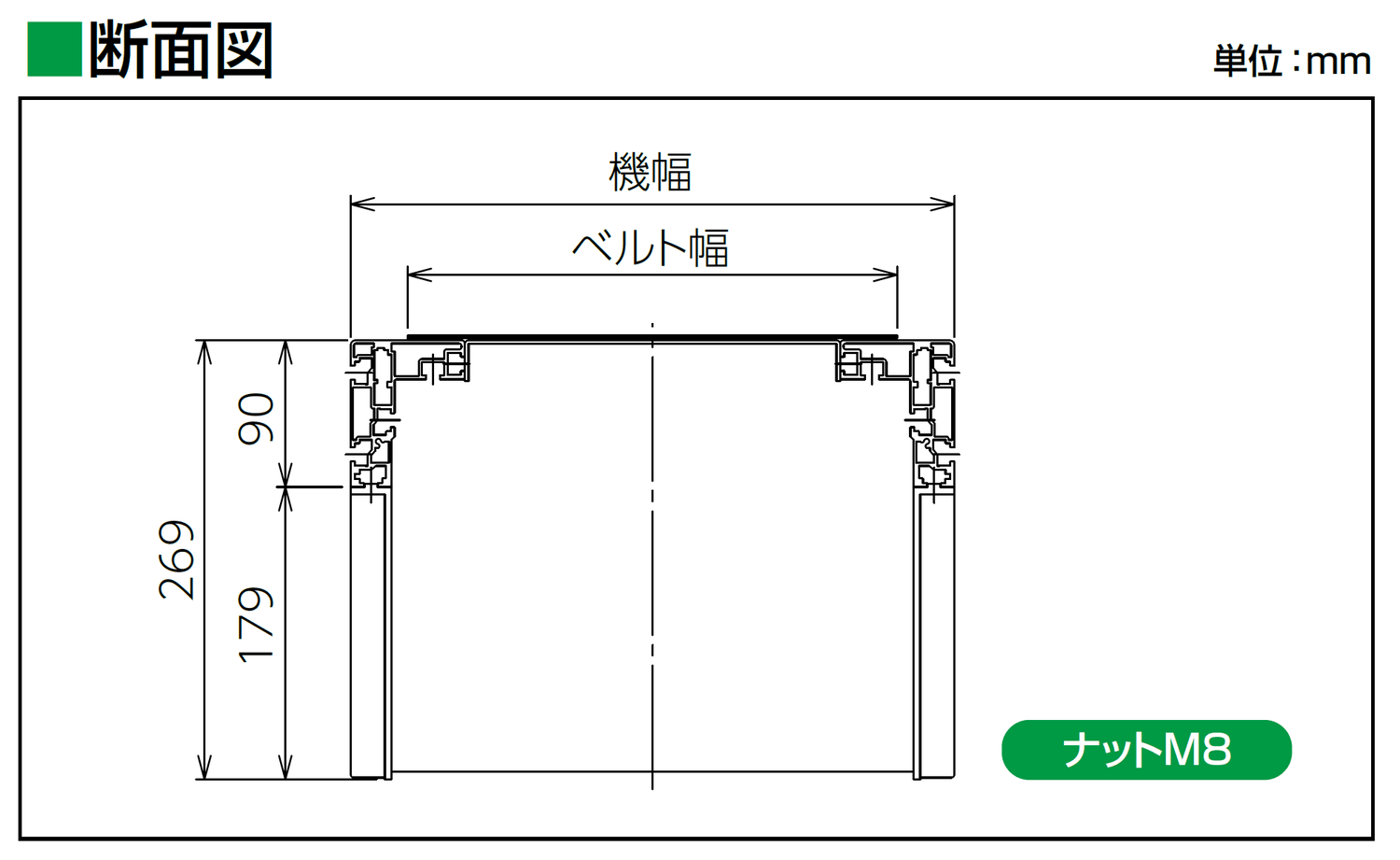

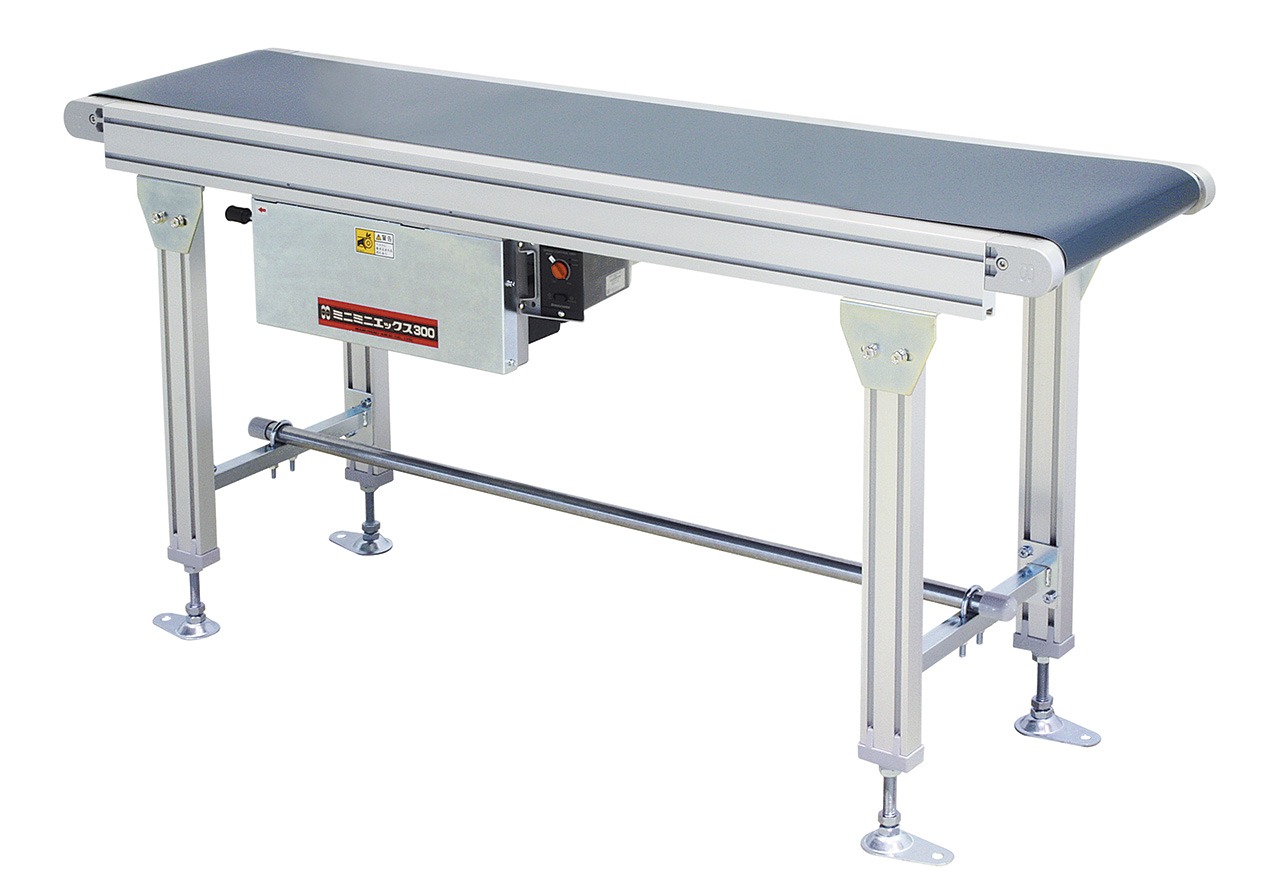

強力フレーム（PF）タイプです。強力フレーム仕様により、脚や吊り材の取付本数を抑えられます。設置場所の制約に対応しやすく、省スペースな据付が可能です。

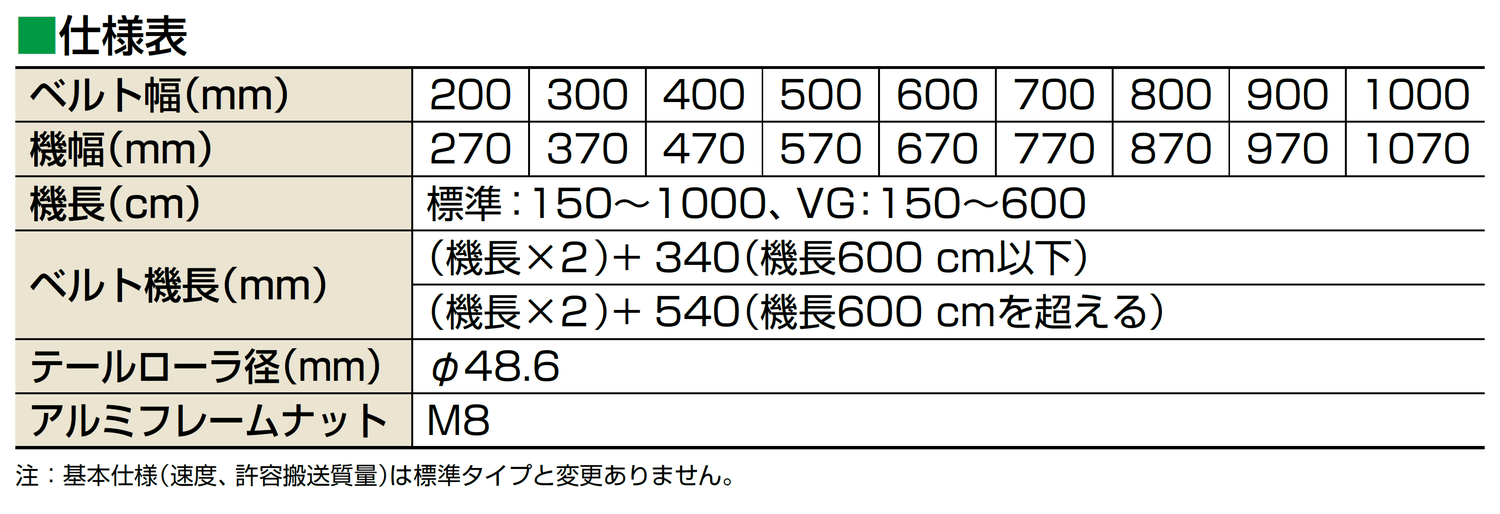

仕様表
MMX300-PF
- 強力フレーム(PF)：PF ベルト幅 1000 mm以下、機長 150 cm以上 1000 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 強力フレーム(PF)FG原動：FG-PF ベルト幅 1000 mm以下、機長 150 cm以上 1000 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MMX300-PF
MMX300-VT
Vトラフ（VT）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

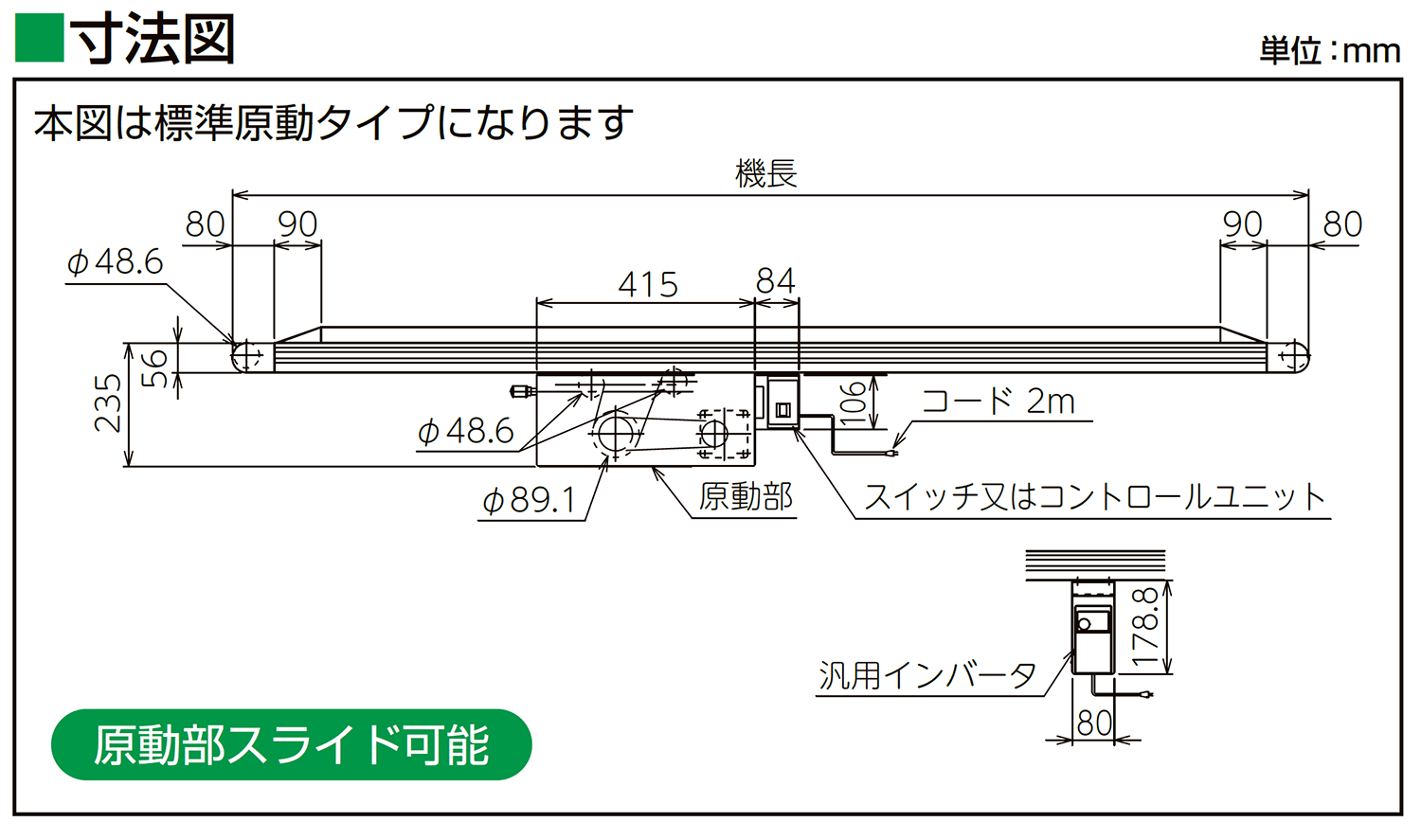

Vトラフ（VT）タイプです。ベルト両側にVトラフ用ガイドを差し込むことで搬送面を船底形状にし、バラ物を安定して搬送できます。

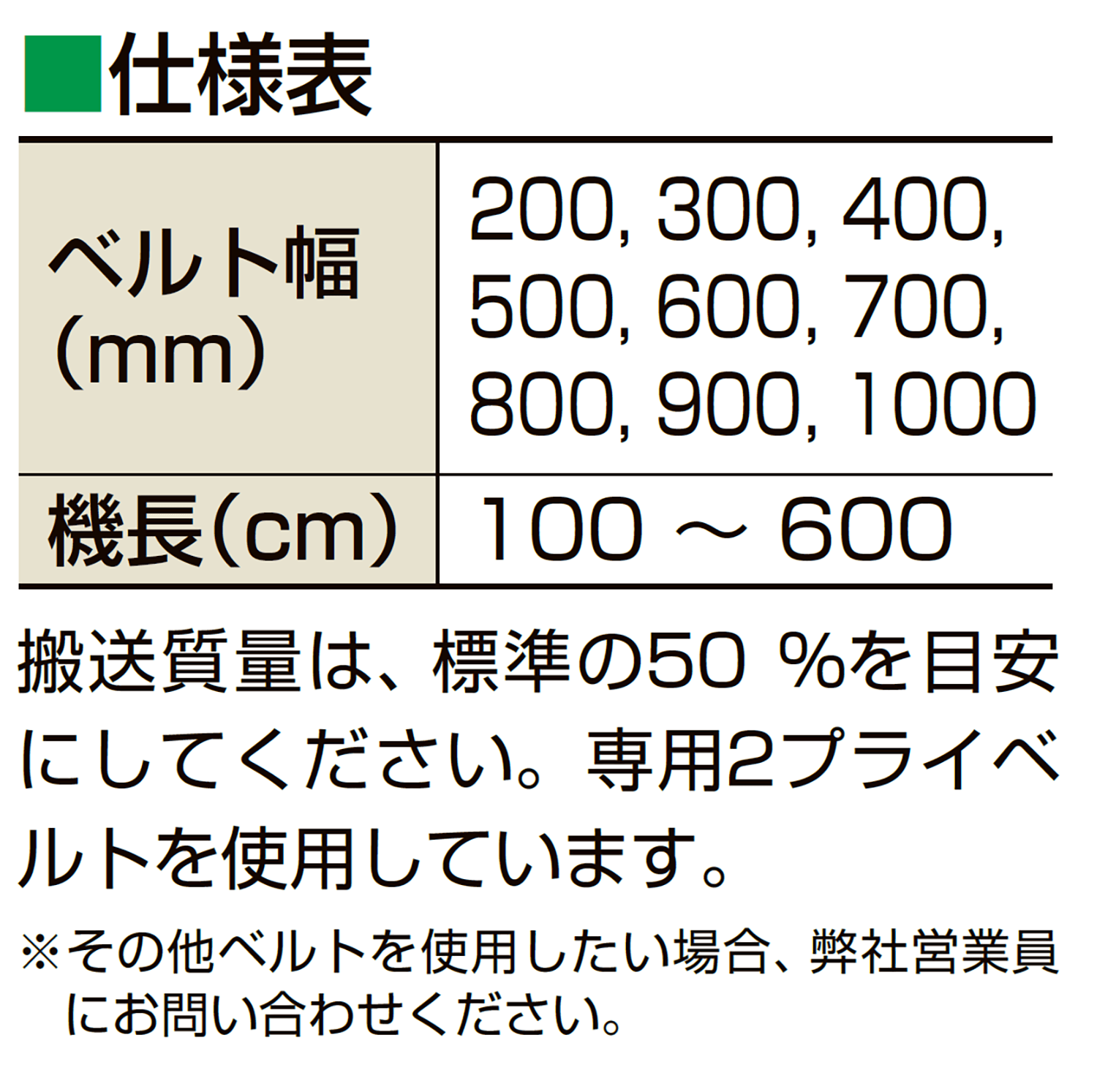

仕様表
MMX300-VT
MMX300-VT
MMX300-RE
ローラエッジ (RE) タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
ローラエッジ（RE）オプションです。テールローラに小径ローラを採用し、小さな搬送物の乗り移りをスムーズにします。
仕様表
MMX300-RE
- ローラエッジ：オプション(ベルト幅 1000 mm 以下、機長105 cm 以上 300 cm 以下)
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MMX300-RE
MMX300-KE
ナイフエッジ (KE) タイプ

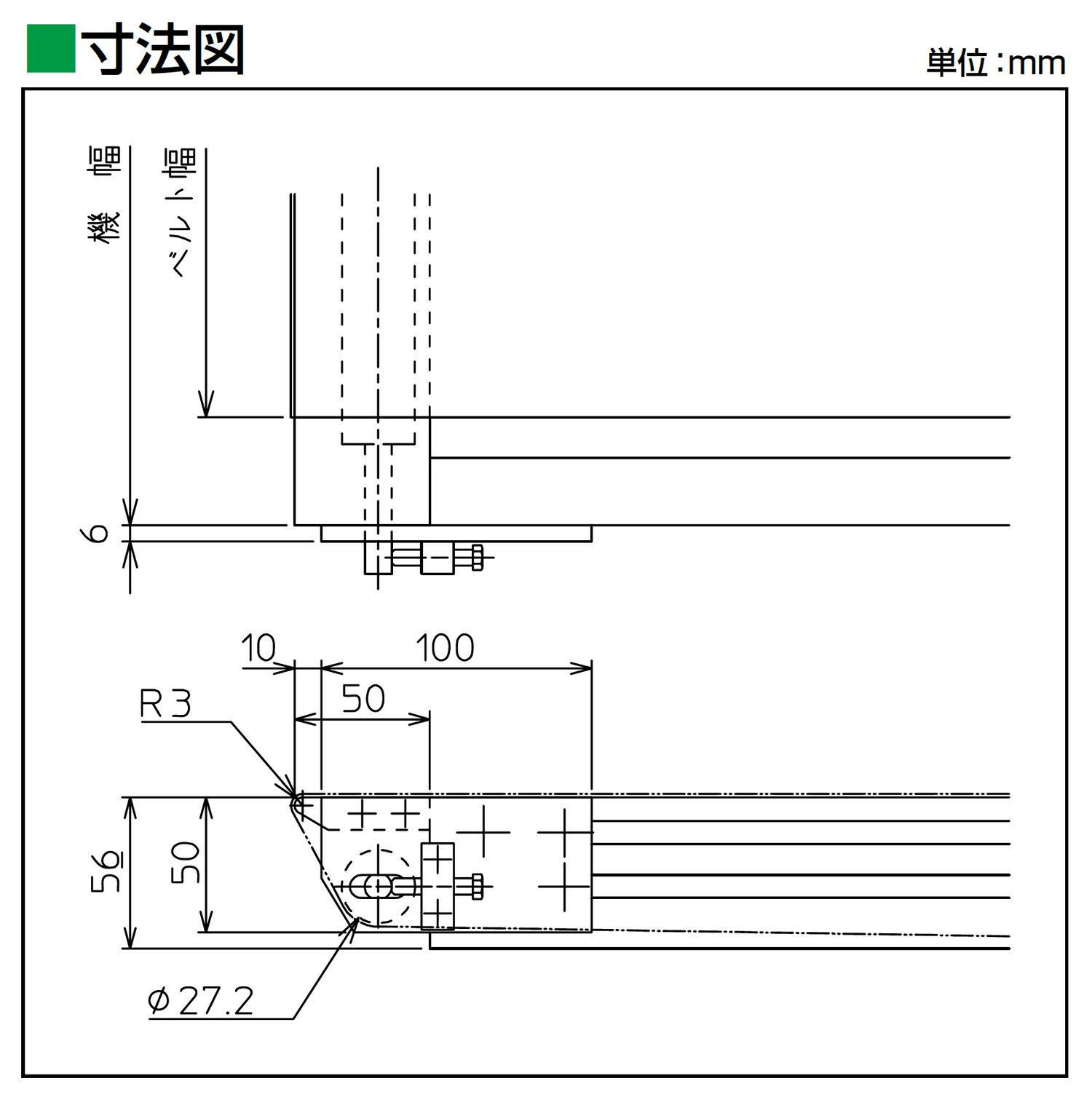

ナイフエッジ（KE）オプションです。先端部を薄くしたナイフエッジ構造により、小さな搬送物の乗り移りをスムーズにします。

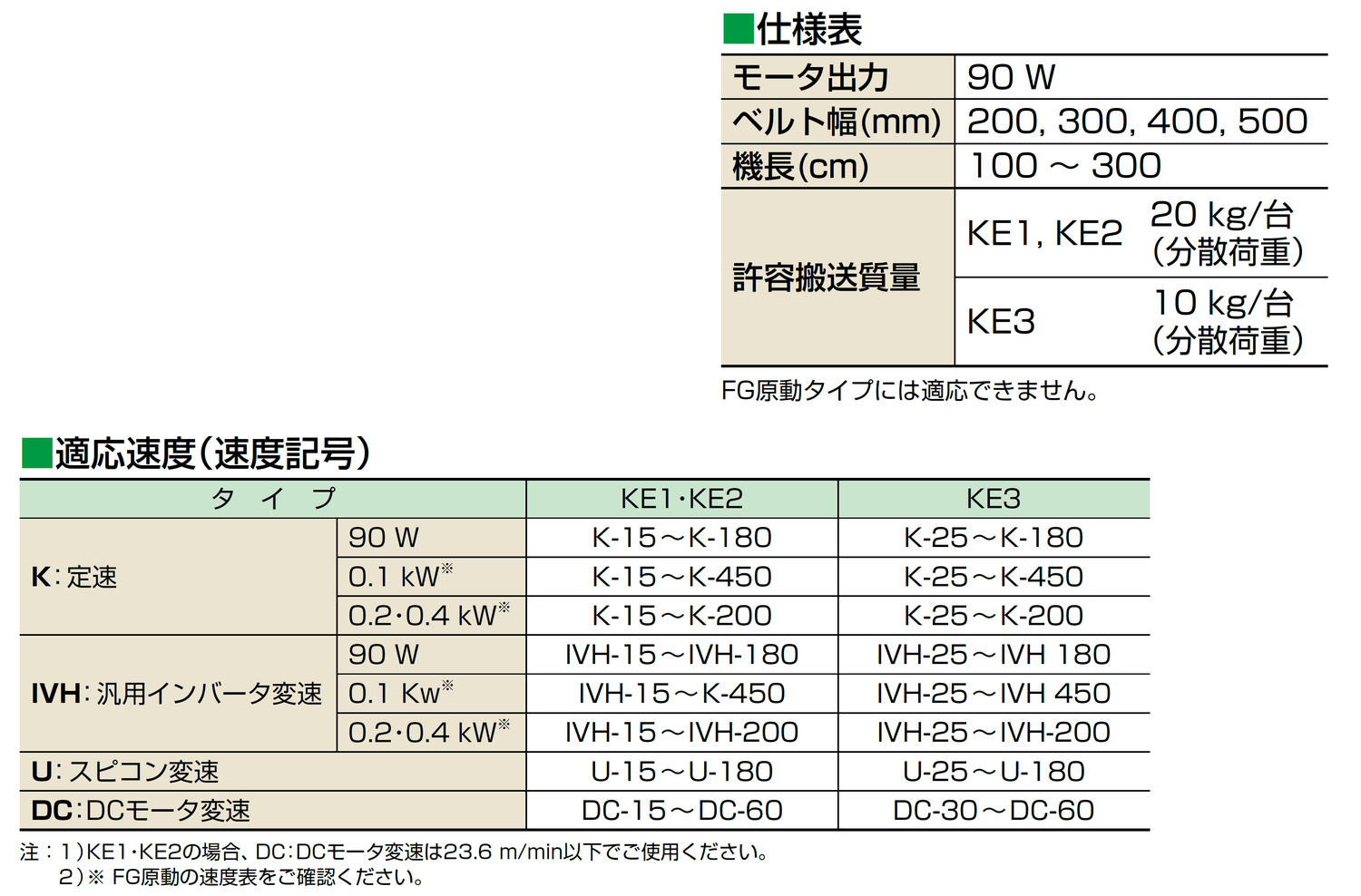

仕様表
MMX300-KE
MMX300-KE

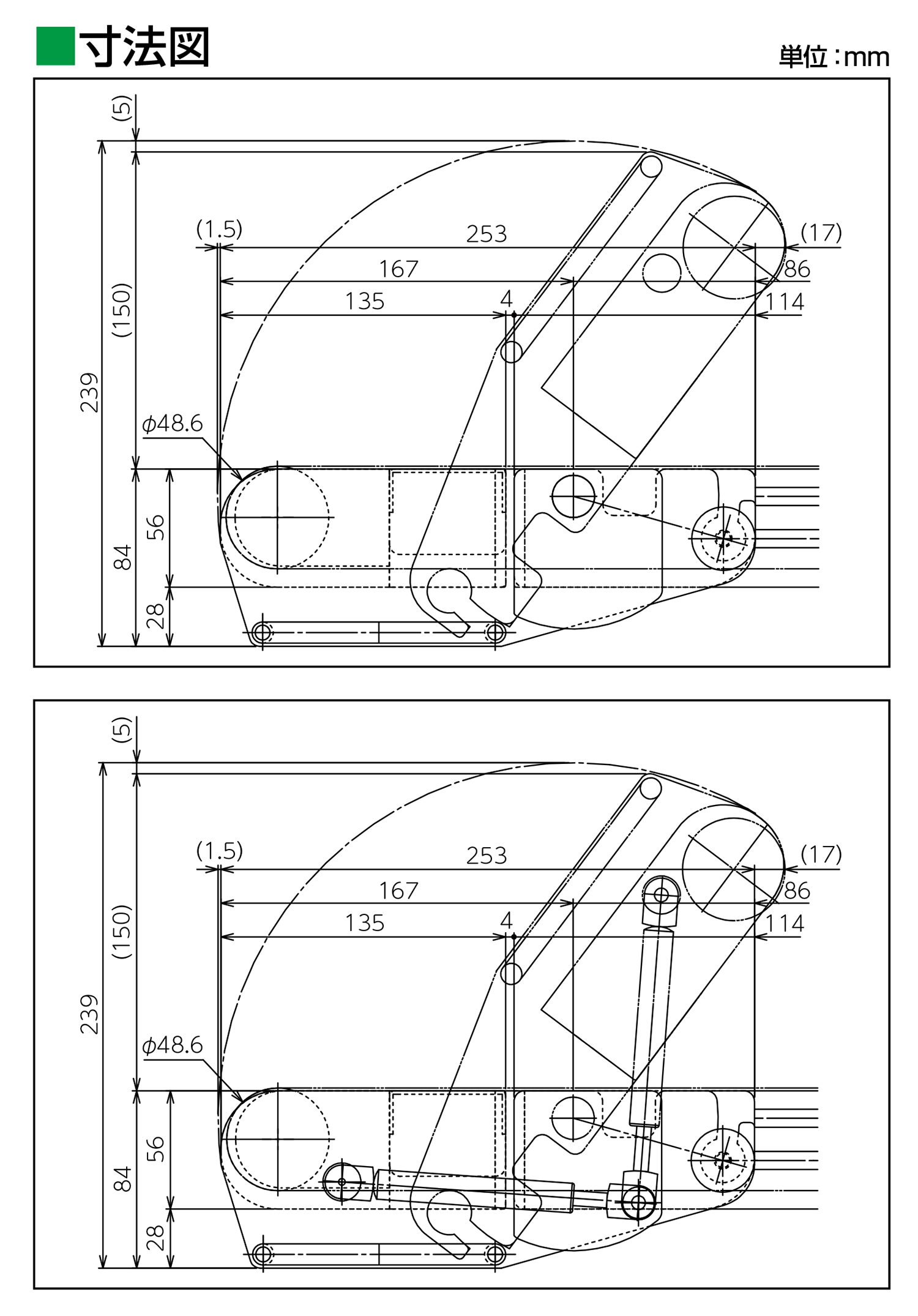

MMX300-BL
ベルト緩め装置（BL）タイプ

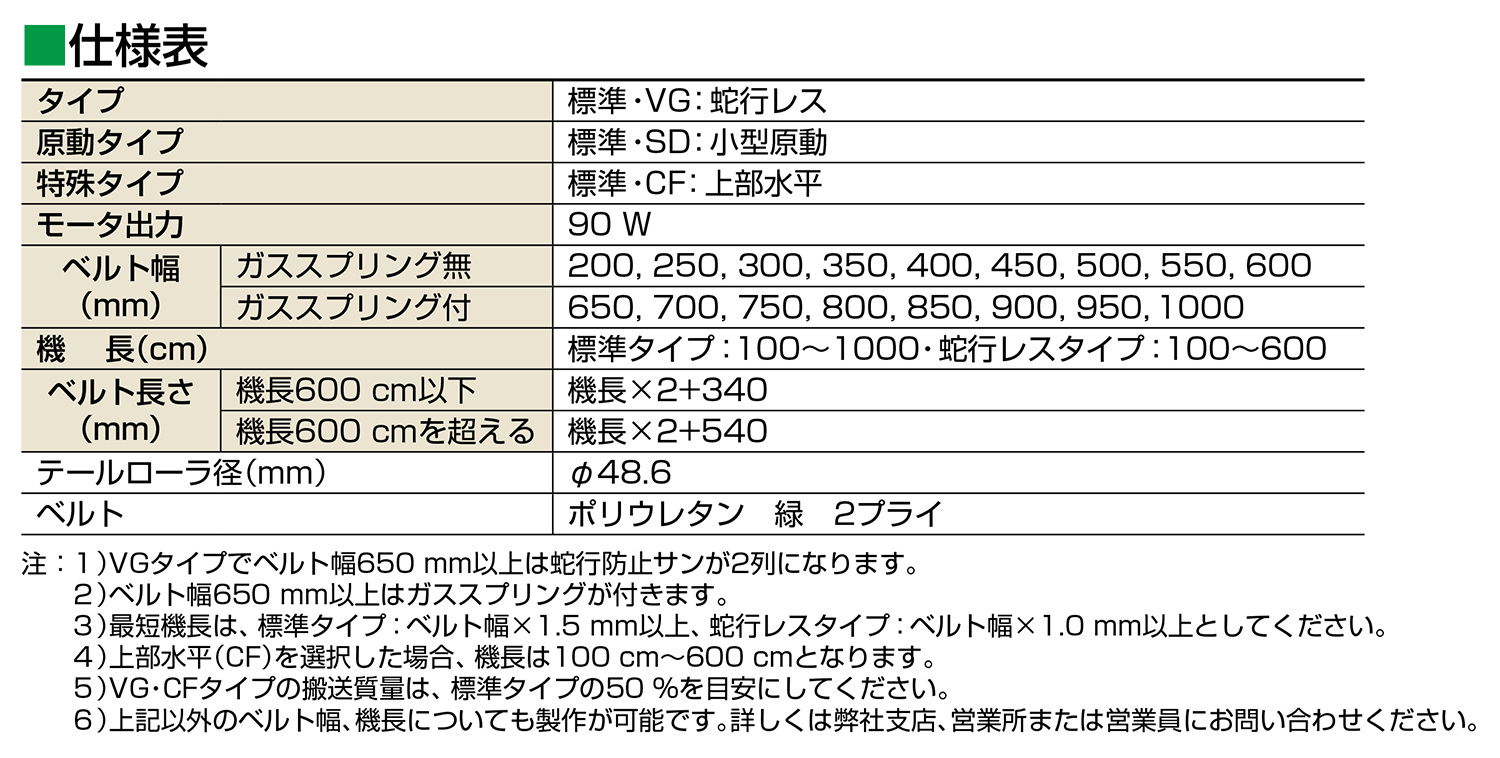

ベルト緩め装置（BL）オプションです。清掃やメンテナンス時に、ベルトを簡単に緩めることができます。
MMX300-BL
MMX300-BL
仕様

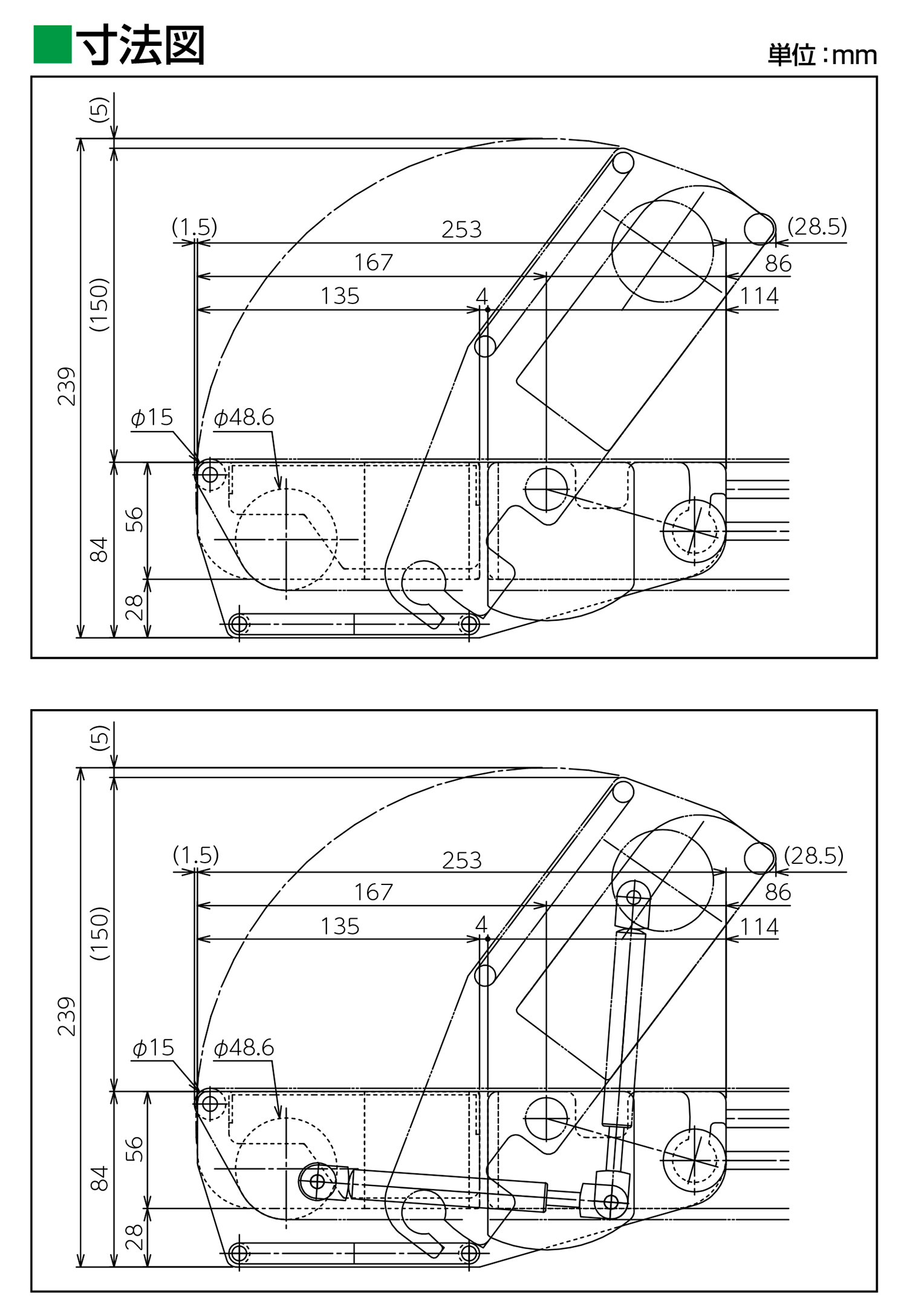

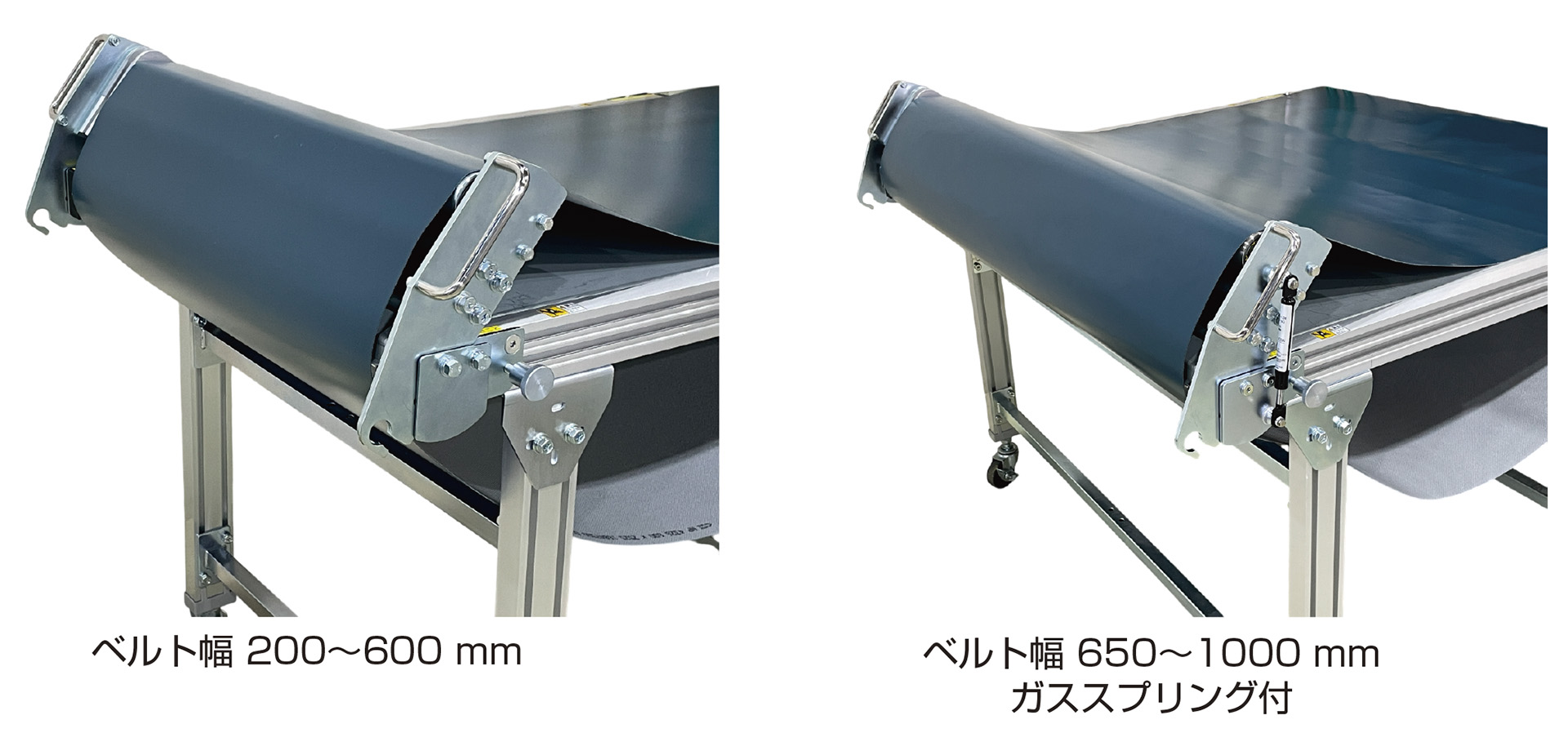

MMX300-REBL
ローラエッジ+ベルト緩め装置（REBL）タイプ

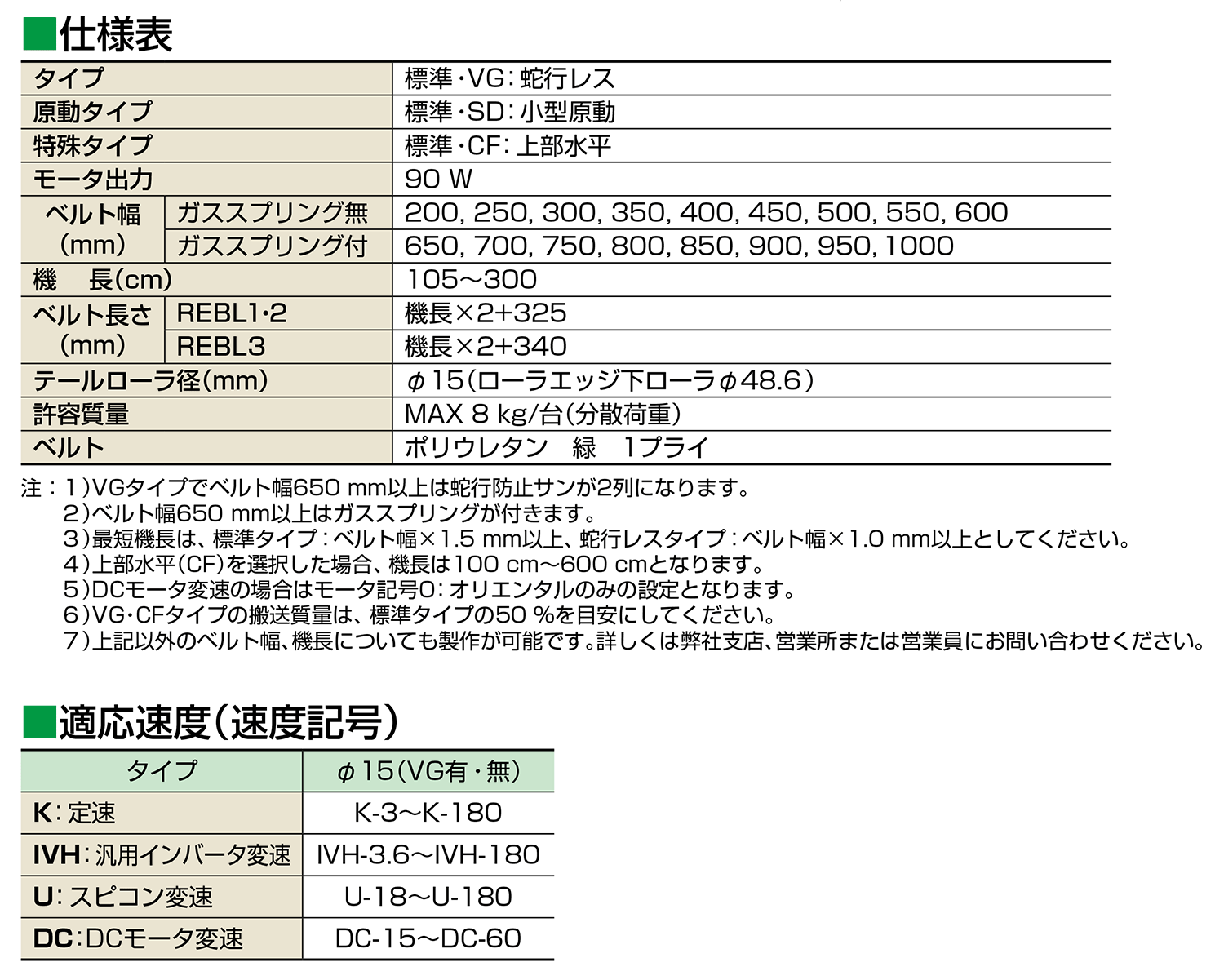

ローラエッジ＋ベルト緩め装置（REBL）オプションです。小さな搬送物の乗り移りをスムーズにするローラエッジに、ベルト緩め装置を組み合わせたオプションです。清掃やメンテナンス時に、ベルトを簡単に緩めることができます。
MMX300-REBL
MMX300-REBL
仕様
