TBH200
簡単ベルト着脱できるベルトコンベヤ小型原動
- 目安搬送質量
- 20 kg/台
- ベルト幅
- 100～500 mm
- 機長
- 50～600 cm
- ドライブローラ
- φ89 mm
- テールローラ
- φ34 mm

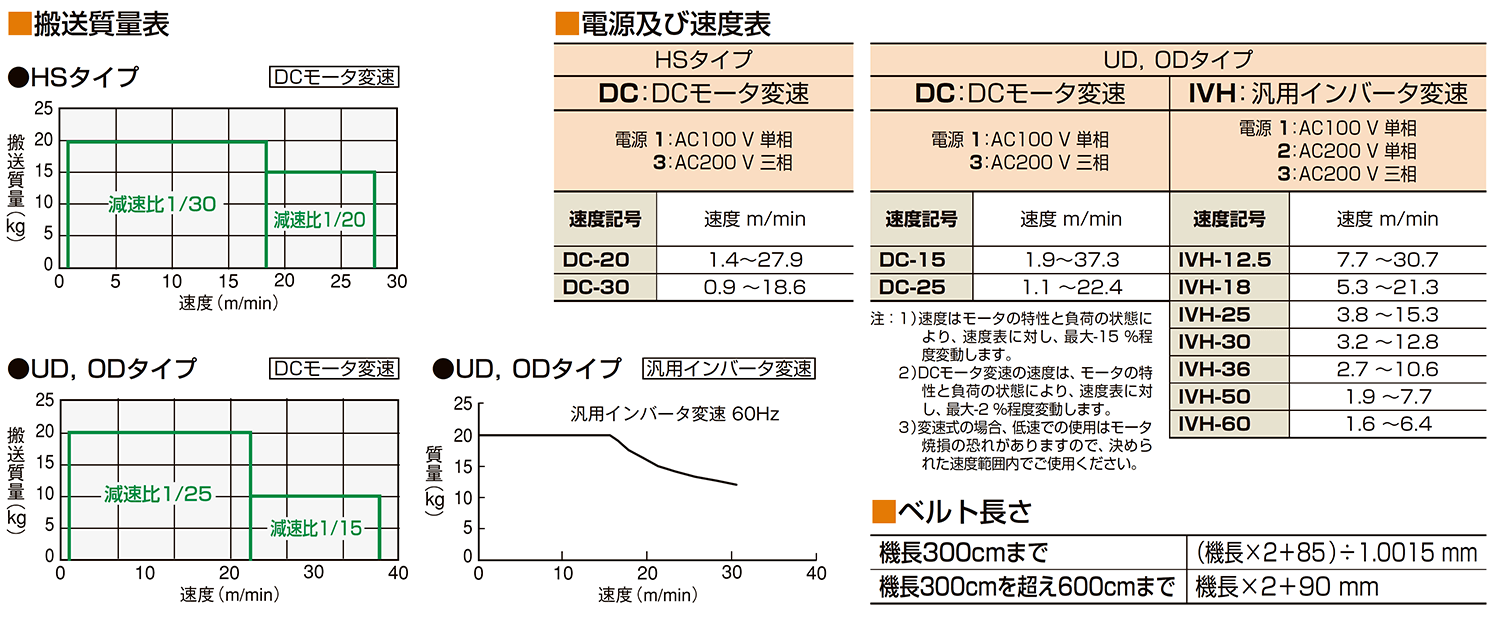

TBH200 標準
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

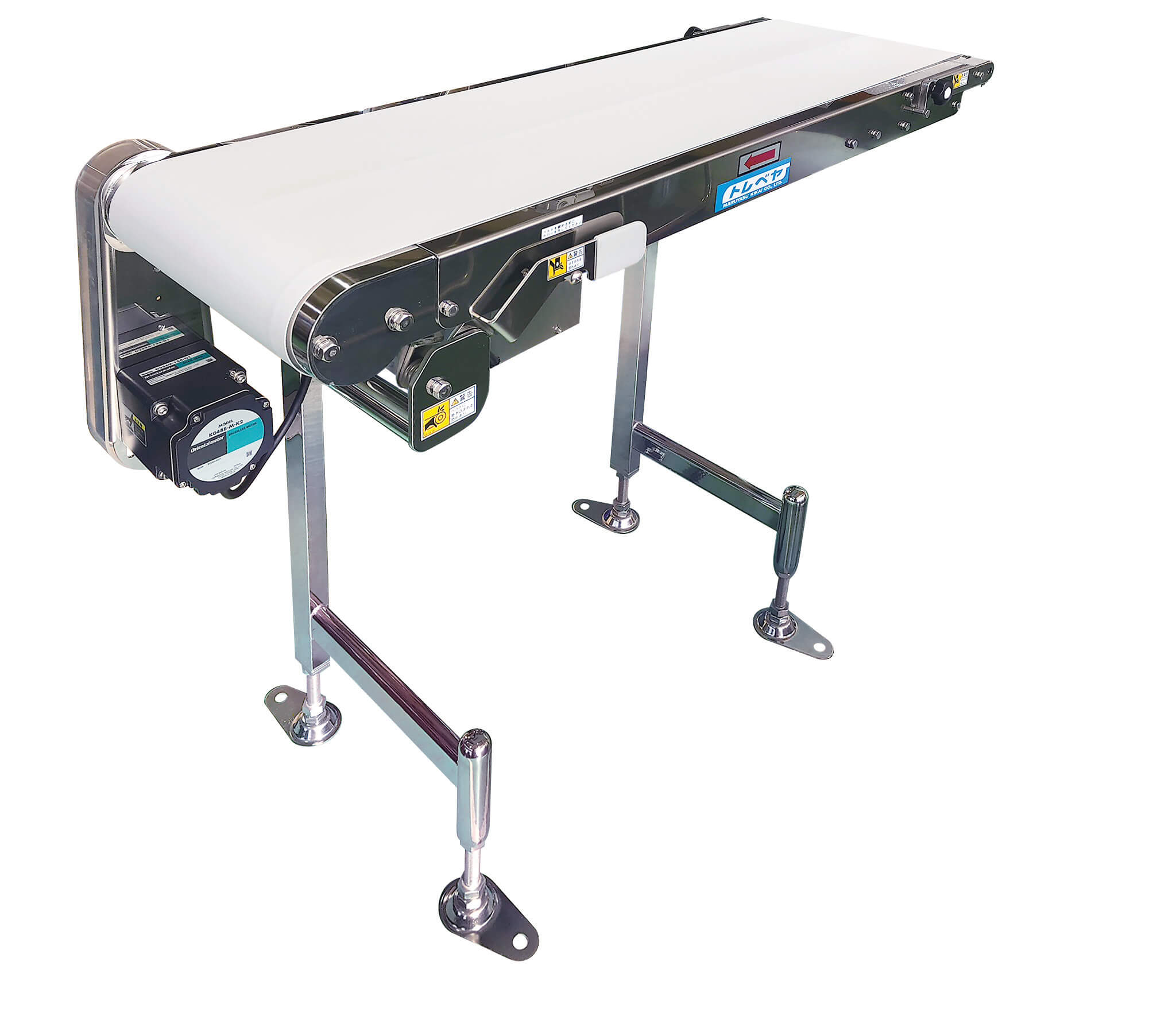

レバー操作でオートテンション機構を解除でき、ベルト交換を簡単に行えるヘッドドライブコンベヤです。コンパクトな原動部により、省スペース設置に対応します。

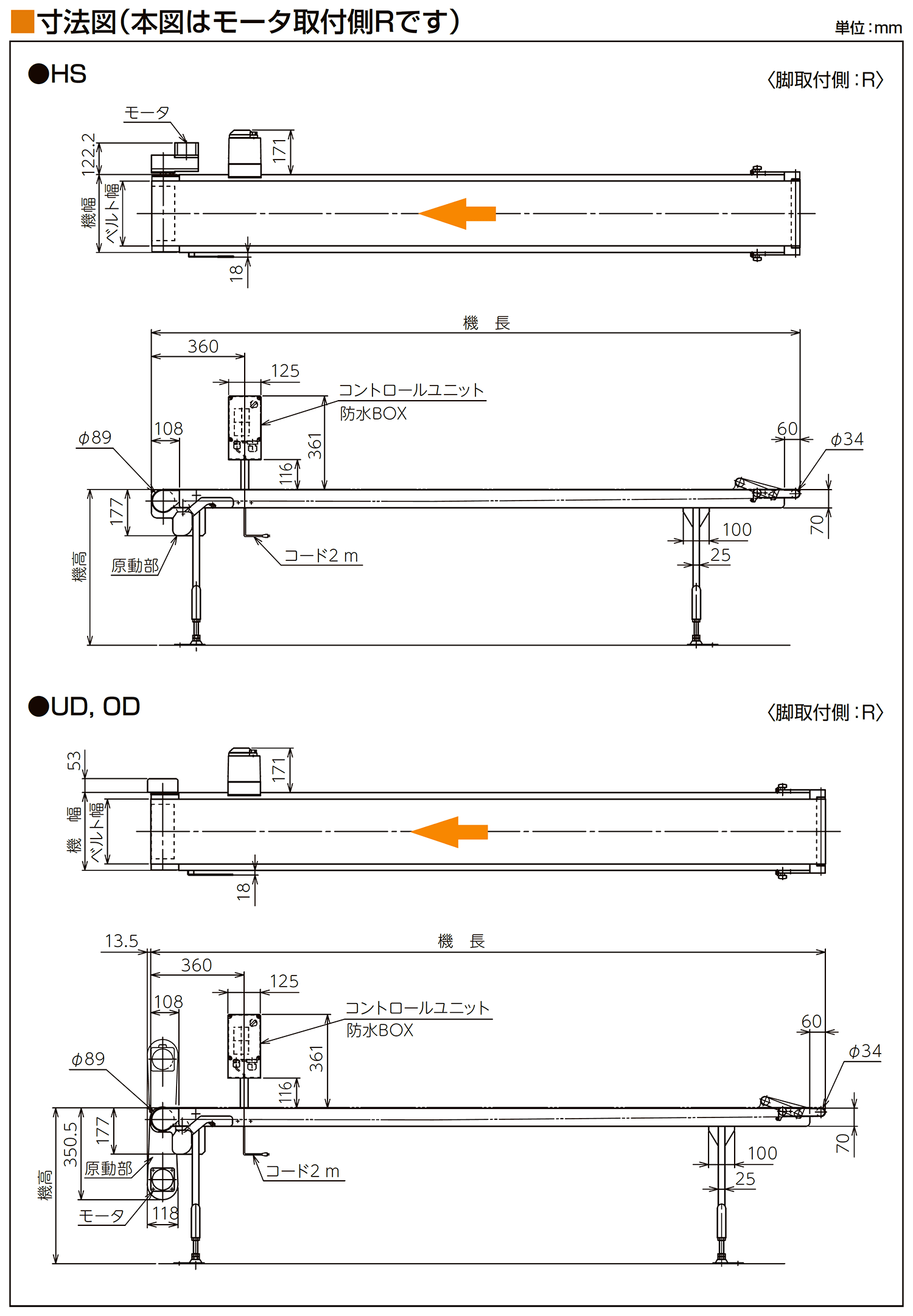

TBH200 標準
- HS：HSベルト幅400 mm以下 、機長80 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HSベルト幅400 mm以下 、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- HS：HSベルト幅450 500 mm、 機長80 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HSベルト幅450 500 mm、 機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- UD：UDベルト幅400 mm以下 、機長80 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- UD：UDベルト幅400 mm以下 、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- UD：UDベルト幅450 500 mm、 機長80 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- UD：UDベルト幅450 500 mm、 機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-LBA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB1A
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB1C
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB2A
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：TBCH-HB2C
-
- 図面
-
- 2D-CAD
TBH200 標準

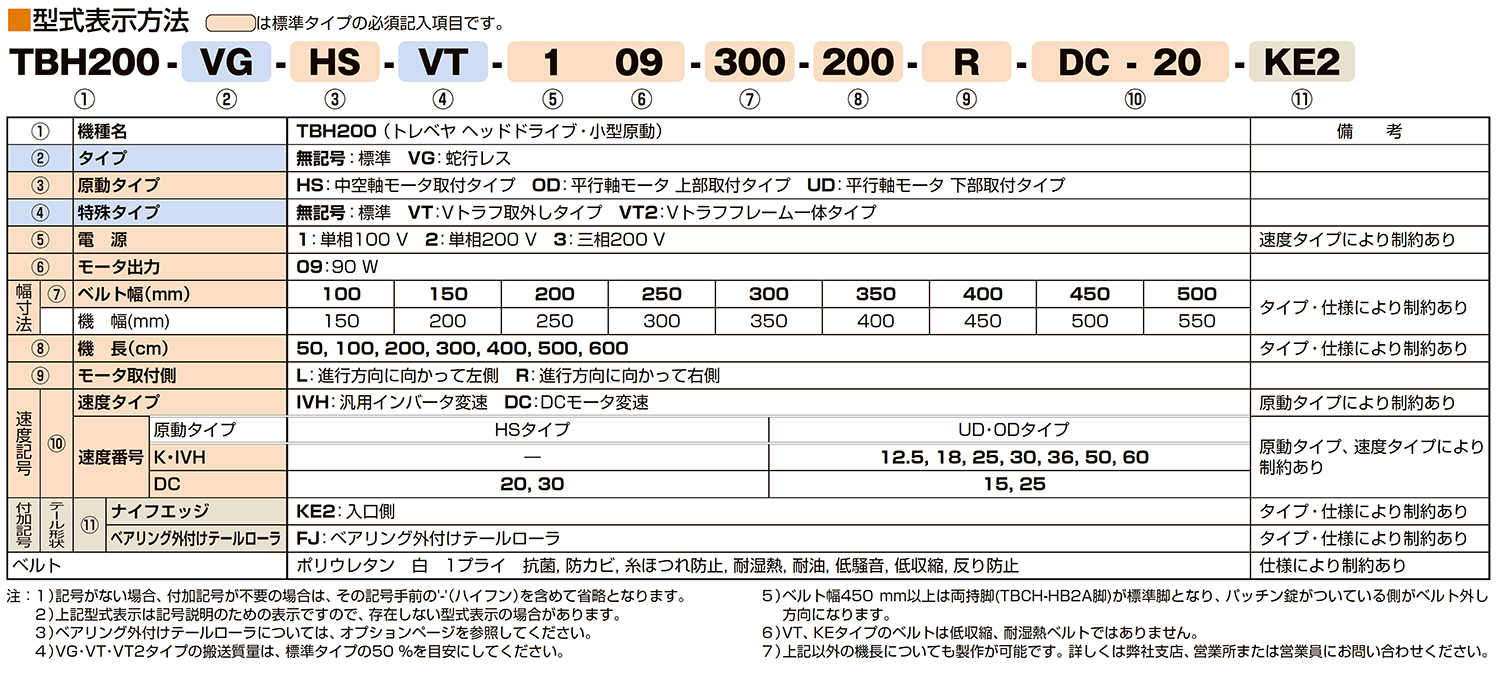

型式表示方法
■は標準タイプの必須記入事項です。
仕様
TBH200-VG
〈小型原動〉蛇行レス（VG）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

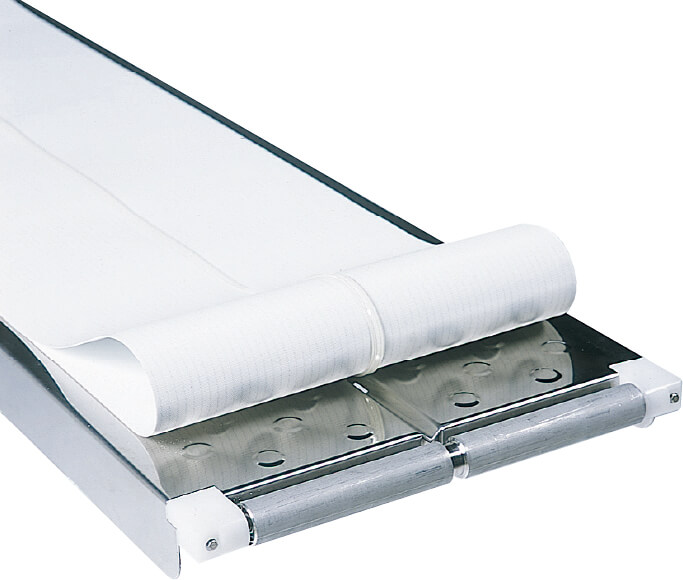

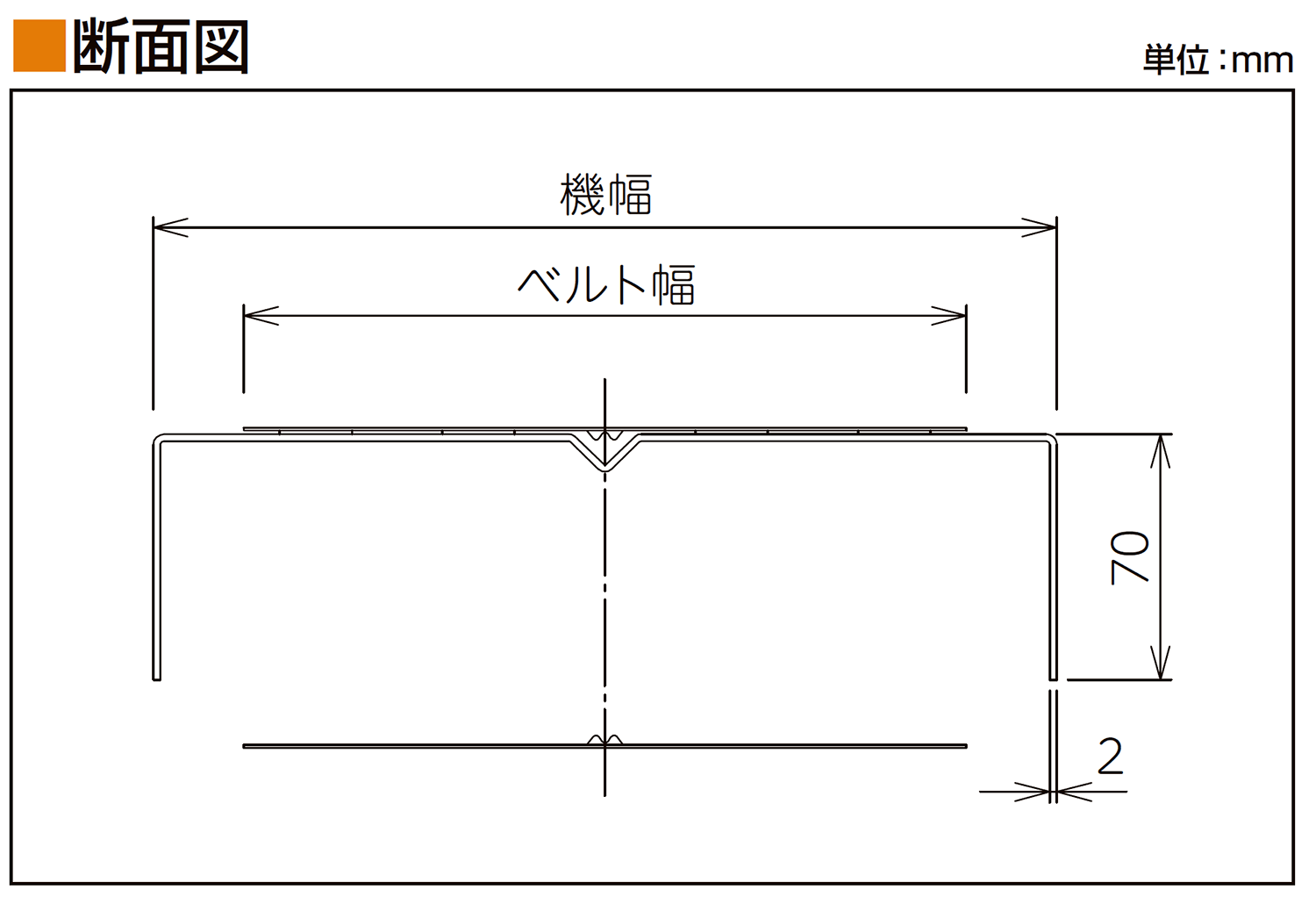

蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
TBH200-VG
- HS蛇行レス：HS-VG ベルト幅400 mm以下 、機長80 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅400 mm以下 、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅450 500 mm、 機長80 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- HS蛇行レス：HS-VG ベルト幅450 500 mm、 機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- UD蛇行レス：UD-VG ベルト幅400 mm以下 、機長80 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- UD蛇行レス：UD-VG ベルト幅400 mm以下 、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- UD蛇行レス：UD-VG ベルト幅450 500 mm、 機長80 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- UD蛇行レス：UD-VG ベルト幅450 500 mm、 機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
TBH200-VG

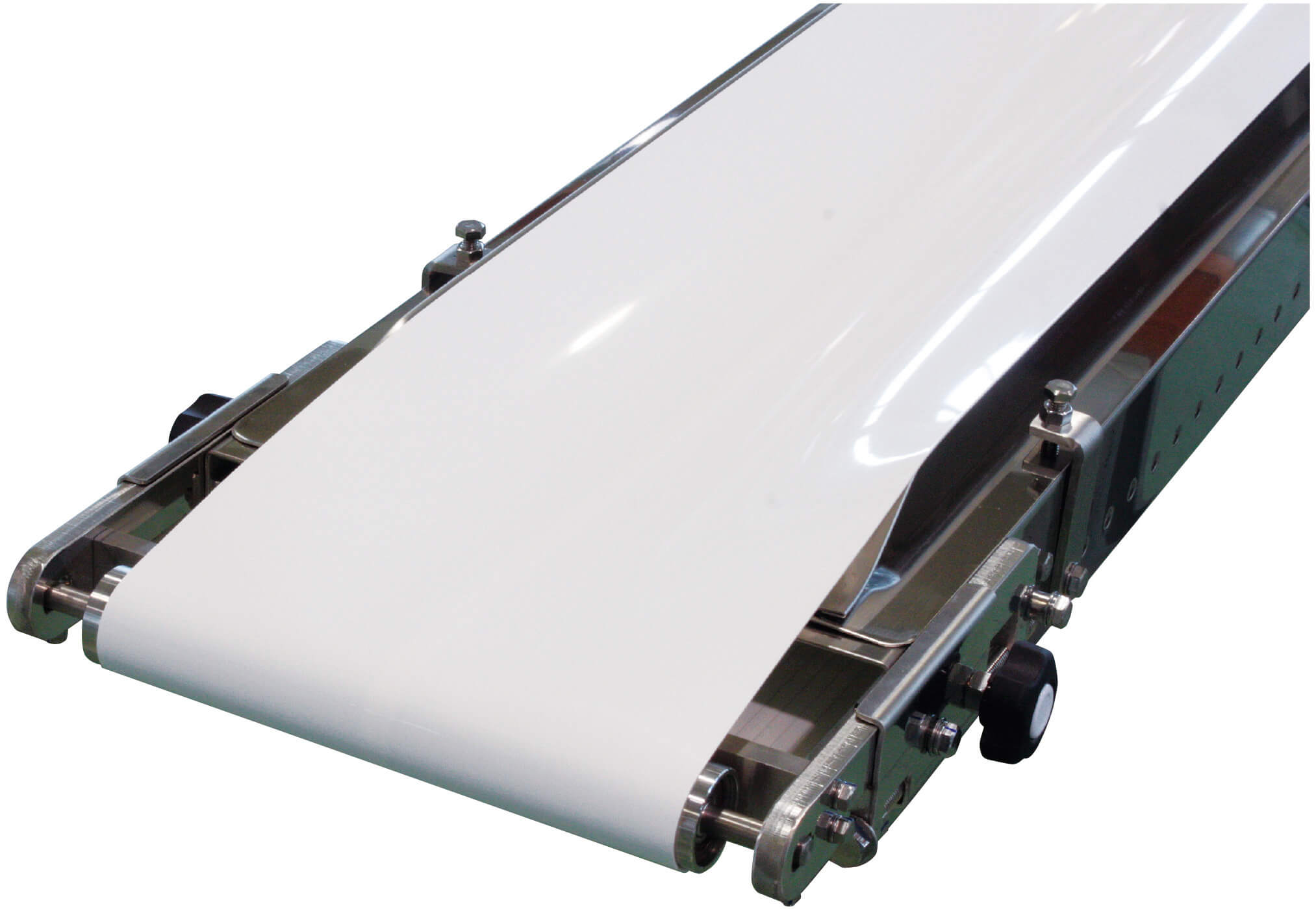

TBH200-VT
〈小型原動〉Vトラフ（VT）取外しタイプ

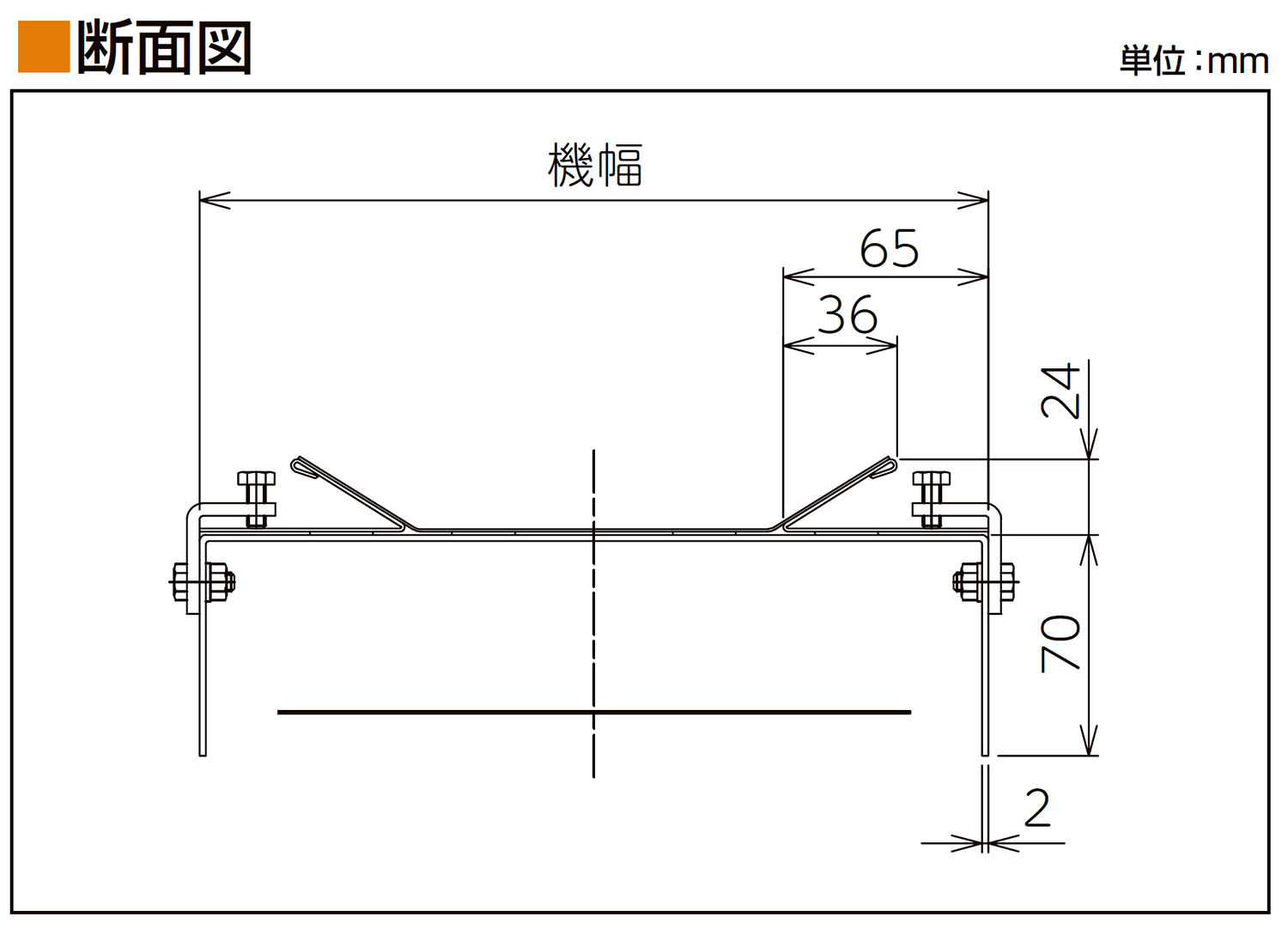

Vトラフ（VT）タイプです。ベルト両側にVトラフ用ガイドを差し込むことで搬送面を船底形状にし、バラ物を安定して搬送できます。

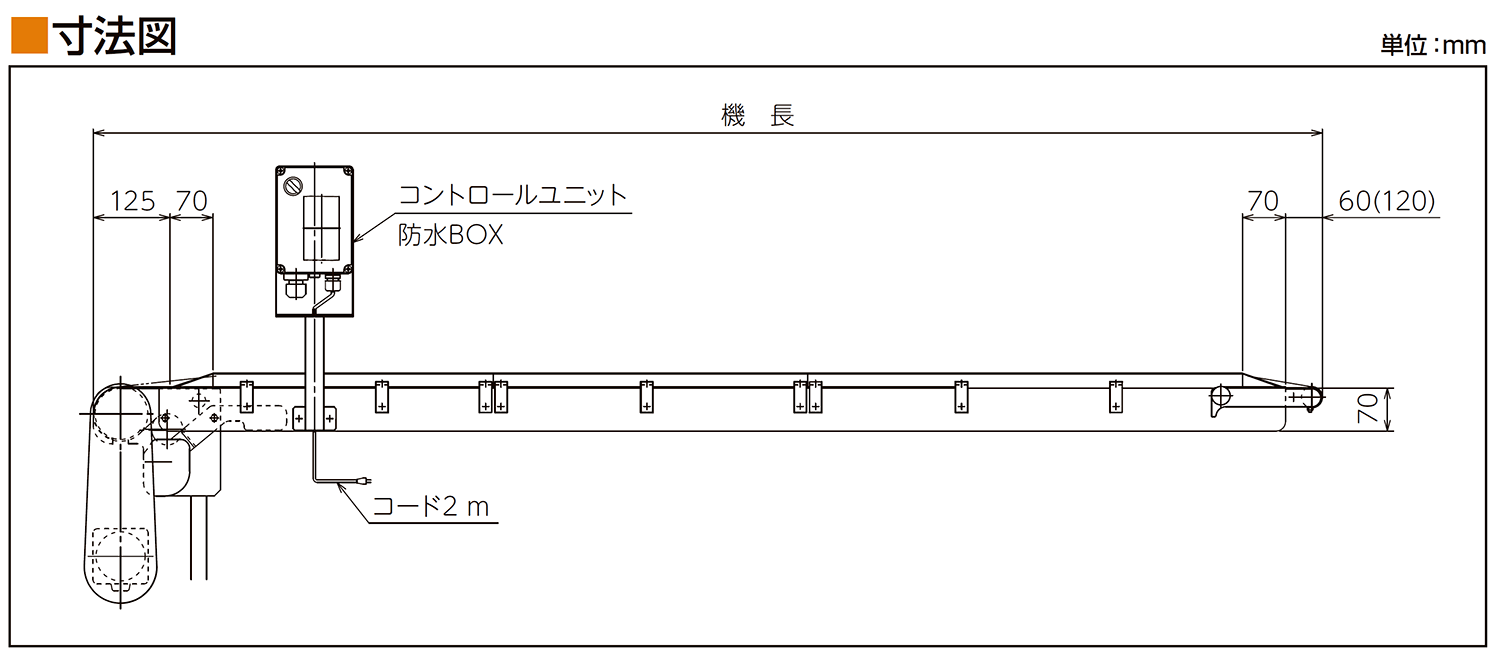

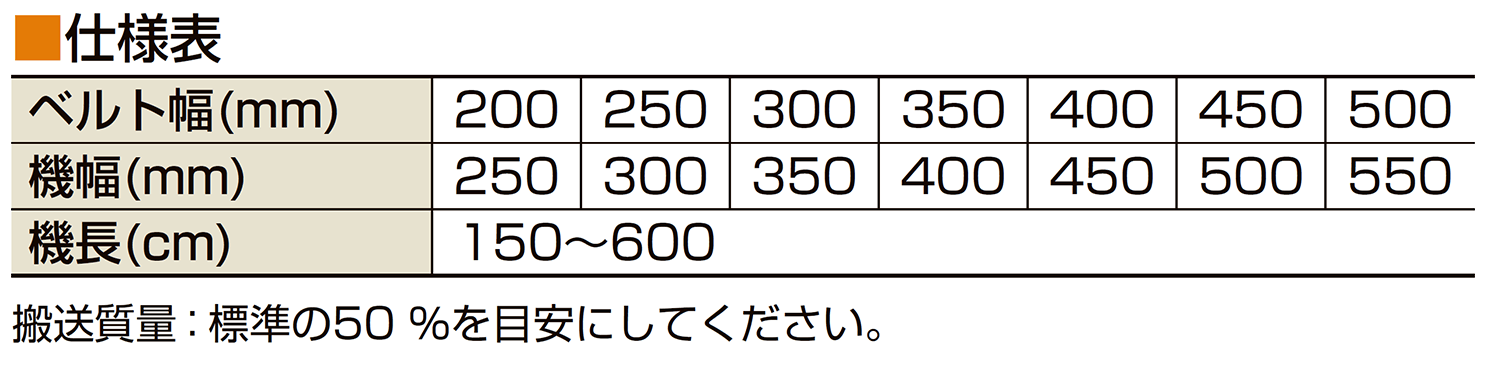

仕様表
TBH200-VT
TBH200-VT
