MB22

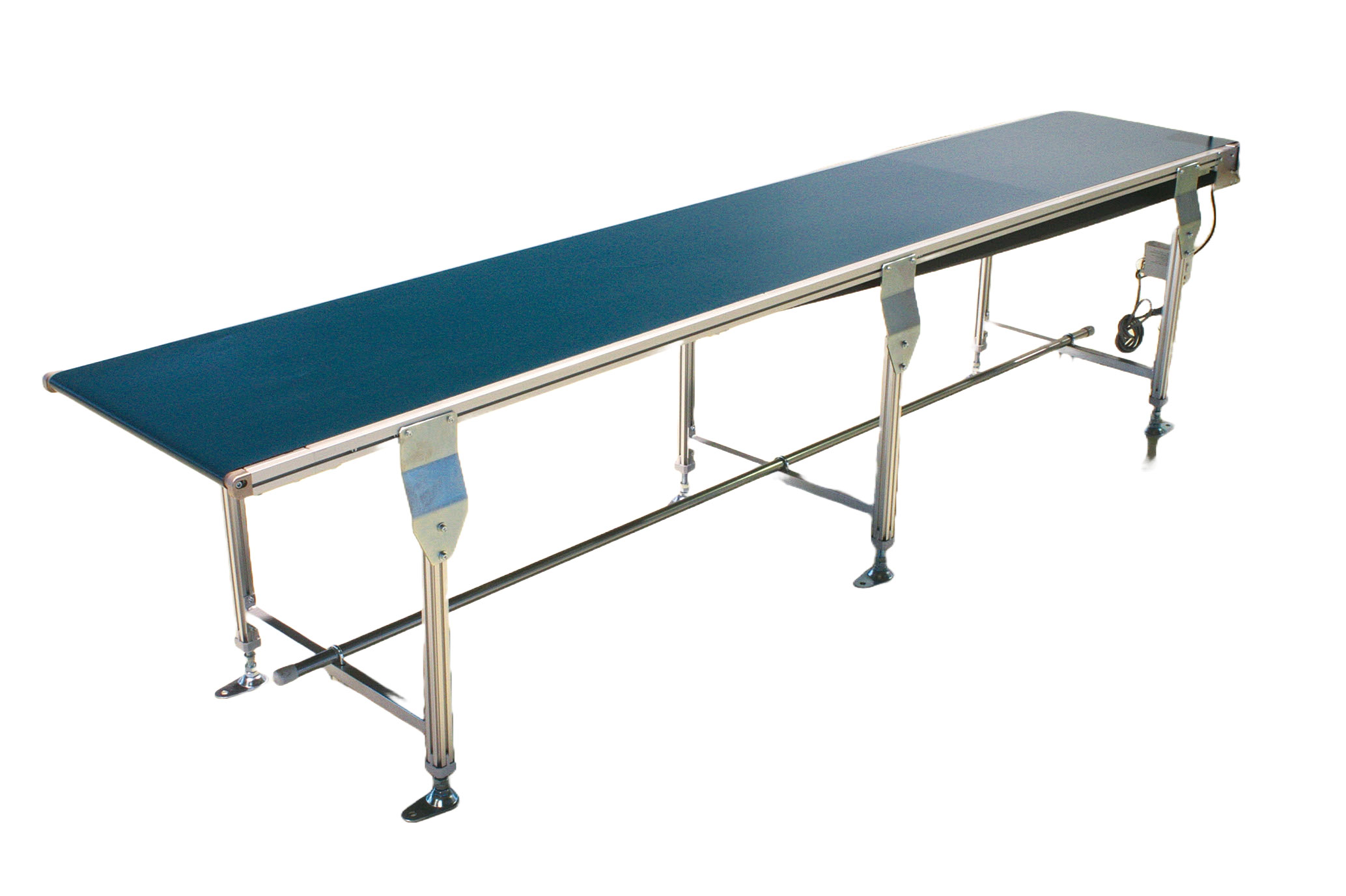

２プーリコンベヤのミドルクラスベルトコンベヤ
- 目安搬送質量
- 18 kg/台
- ベルト幅
- 100～600 mm
- 呼称機長
- 60～300 cm
- ドライブローラ
- φ89.1 mm
- テールローラ
- φ27.2 (34) mm
MB22 標準
標準タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
2プーリコンベヤの中型タイプです。最大速度95.9m/minの高速仕様に対応し、処理量を重視する搬送ラインに適しています。
MB22 標準
- HS：HSベルト幅200 mm以下、呼称機長60 cm以上300 cmまで
-

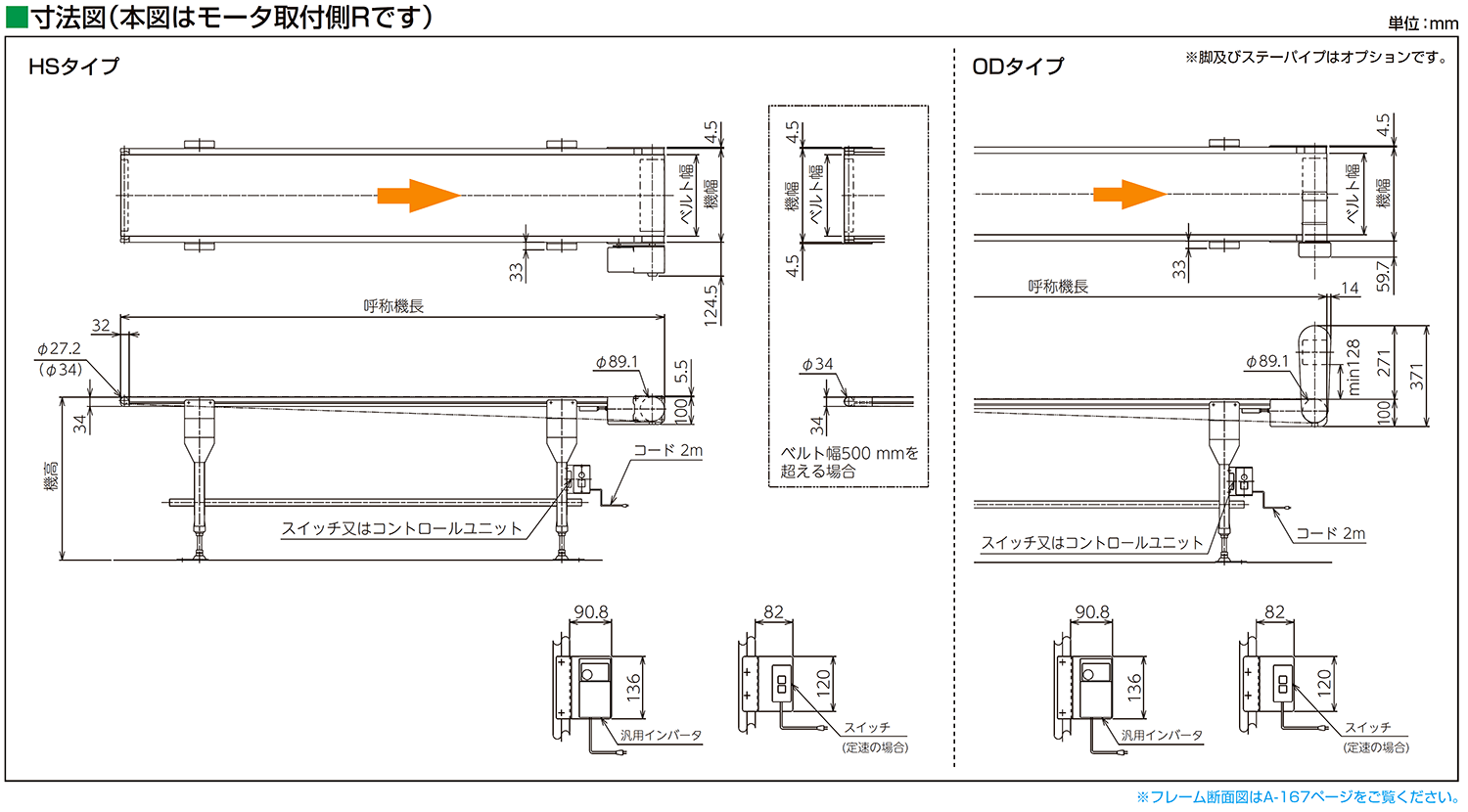

- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HSベルト幅250～500 mm、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HSベルト幅600 mm、呼称機長90 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：ODベルト幅200 mm以下、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：ODベルト幅250～500 mm、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：ODベルト幅600 mm、呼称機長90 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
MB22 標準

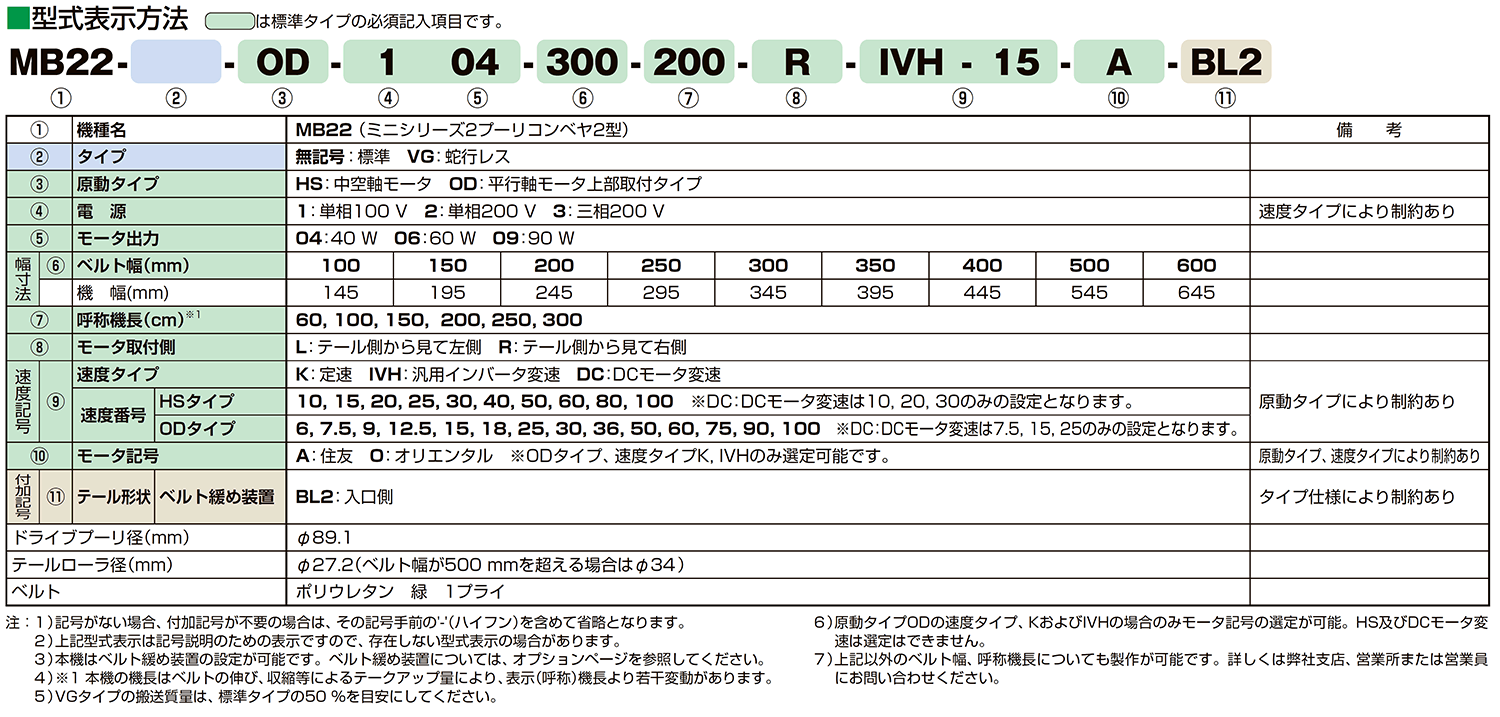

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MB22-VG
蛇行レス（VG）タイプ
蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
MB22-VG
- HS蛇行レス：VG-HSベルト幅200 mm以下、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
- HS蛇行レス：VG-HSベルト幅250～500 mm、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
- HS蛇行レス：VG-HSベルト幅600 mm、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：VG-ODベルト幅200 mm以下、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：VG-ODベルト幅250～500 mm、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：VG-ODベルト幅600 mm、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
MB22-VG
