GBCS-90°
クリップ駆動傾斜搬送カーブベルトコンベヤ

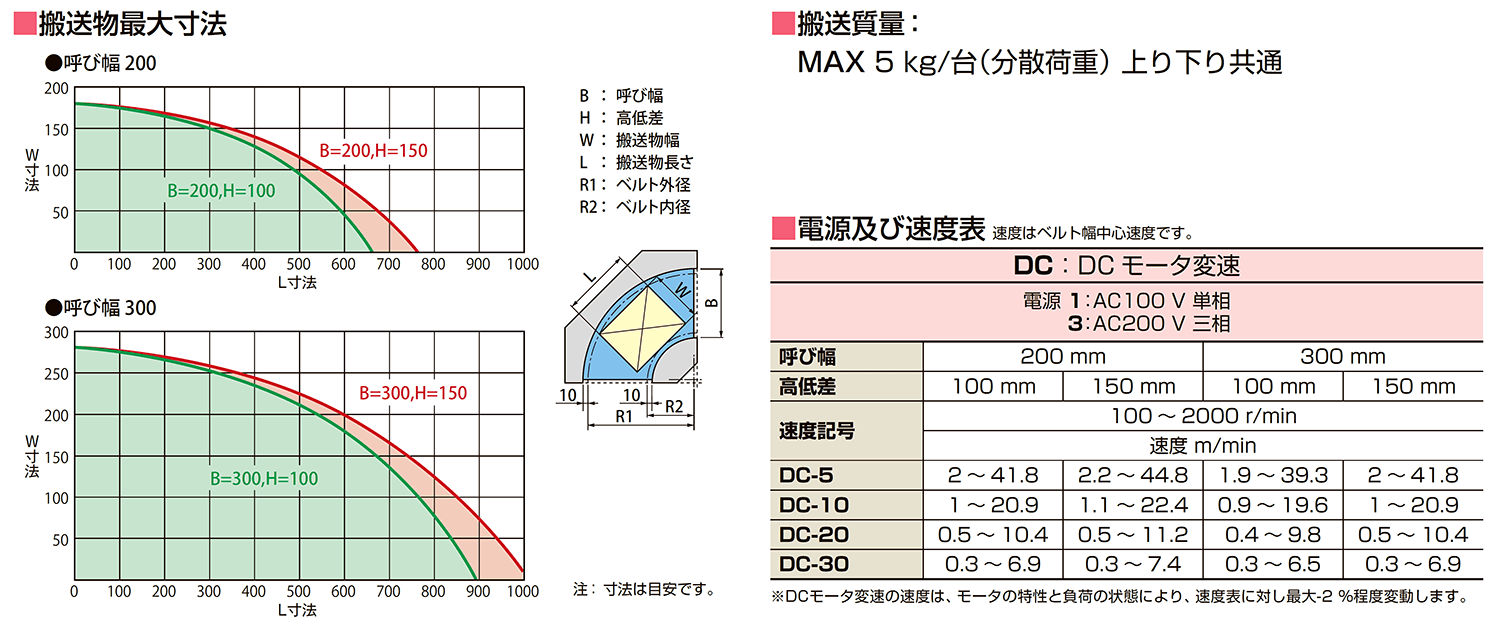

- 目安搬送質量
- 5 kg/台
- テールローラ
- φ20 mm
- 呼びベルト幅
- 200～300 mm
- 角 度
- 90°
GBCS 90°
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
入口・出口部のテールローラに高低差をつけ、専用形状のカーブ用ベルトを用いて らせん軌道の搬送を行うカーブベルトコンベヤです。
GBCS 90°

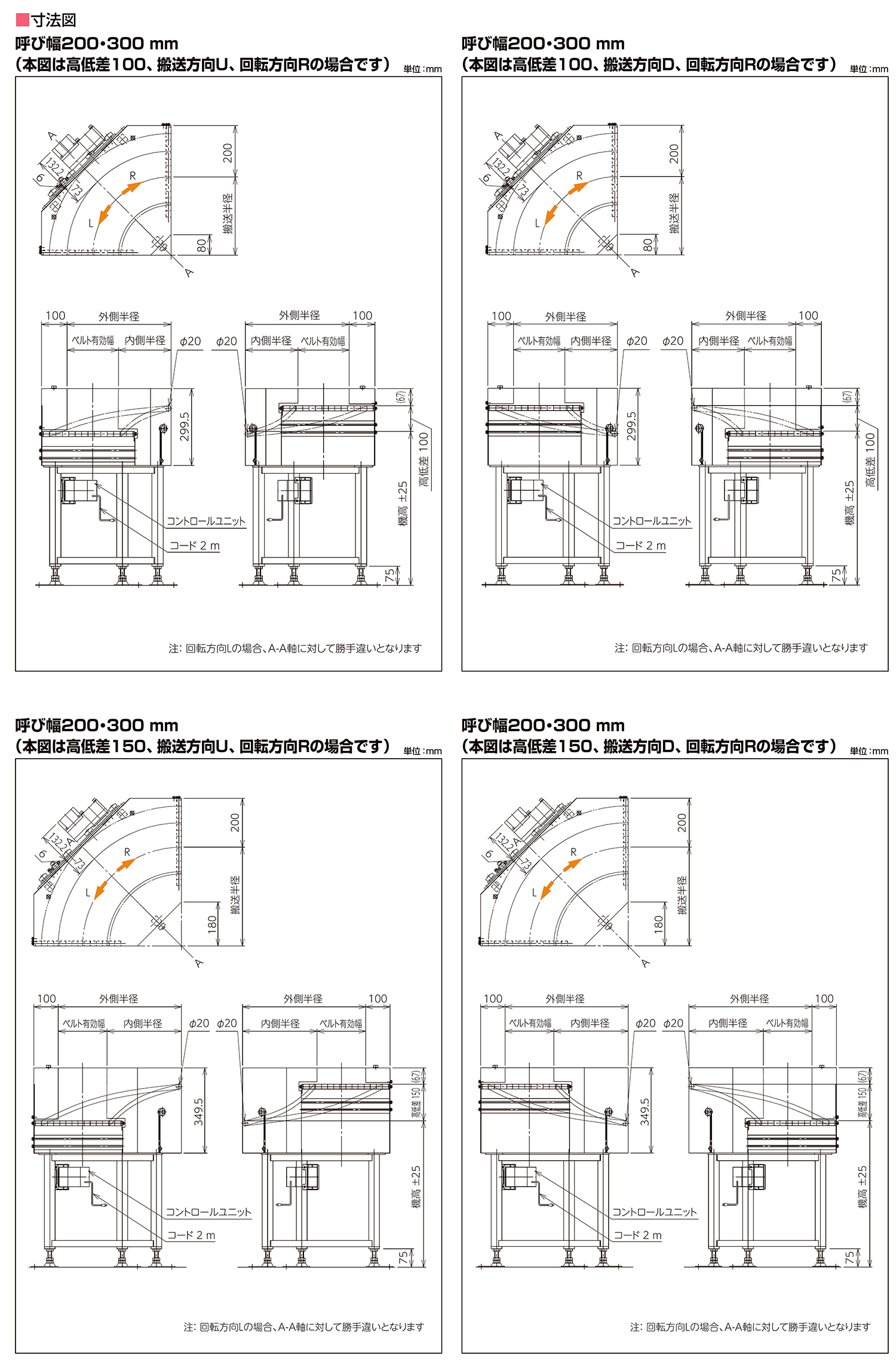

- 本体組立図：90°呼び幅200 mm、高低差100 mm、搬送方向U
-
- 図面
-
- 2D-CAD
- 本体組立図：90°呼び幅200 mm、高低差100 mm、搬送方向D
-
- 図面
-
- 2D-CAD
- 本体組立図：90°呼び幅200 mm、高低差150 mm、搬送方向U
-
- 図面
-
- 2D-CAD
- 本体組立図：90°呼び幅200 mm、高低差150 mm、搬送方向D
-
- 図面
-
- 2D-CAD
- 本体組立図：90°呼び幅300 mm、高低差100 mm、搬送方向U
-
- 図面
-
- 2D-CAD
- 本体組立図：90°呼び幅300 mm、高低差100 mm、搬送方向D
-
- 図面
-
- 2D-CAD
- 本体組立図：90°呼び幅300 mm、高低差150 mm、搬送方向U
-
- 図面
-
- 2D-CAD
- 本体組立図：90°呼び幅300 mm、高低差150 mm、搬送方向D
-
- 図面
-
- 2D-CAD
GBCS 90°

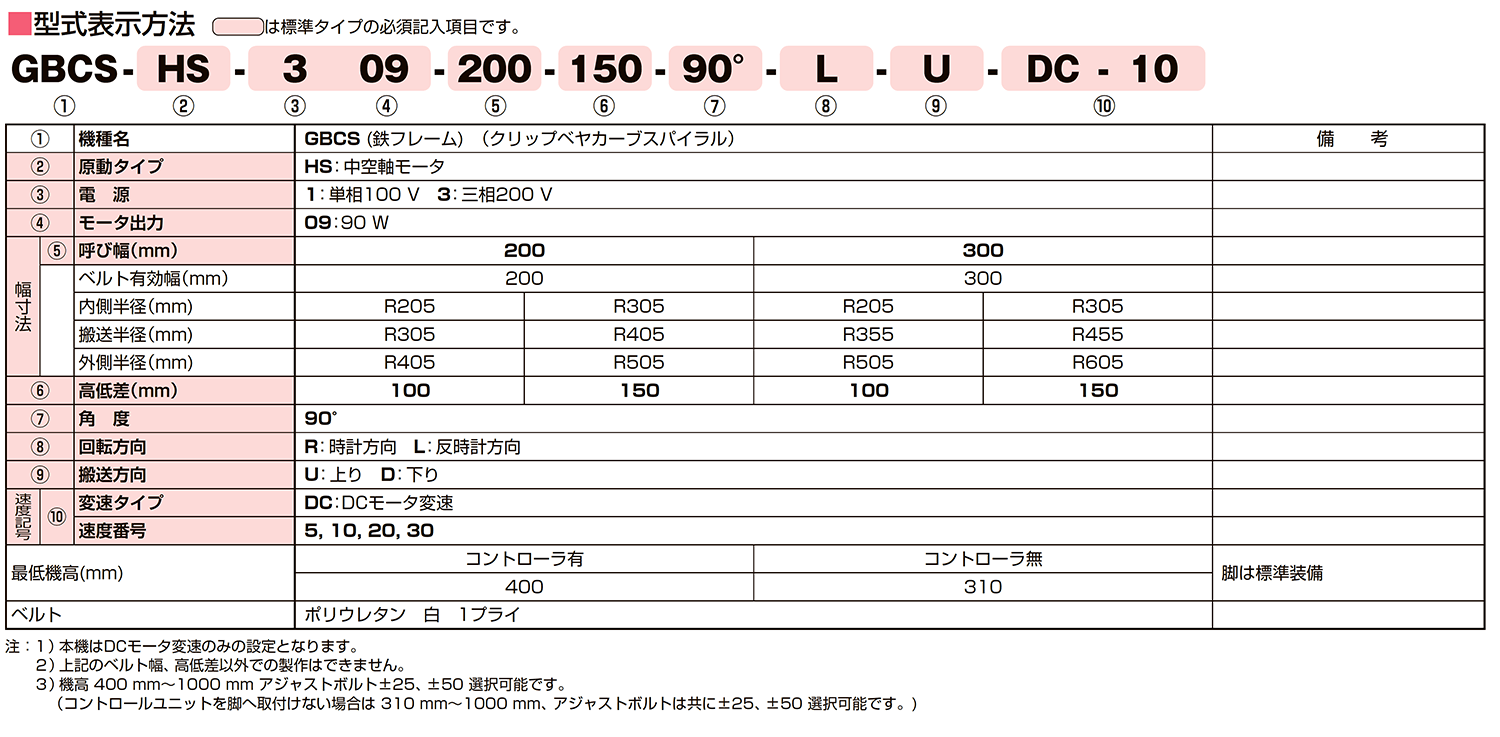

型式表示方法
■は標準タイプの必須記入事項です。
仕様
