FSD
食品搬送小型原動ベルトコンベヤ
- 目安搬送質量
- 20 kg/台
- ベルト幅
- 100～500 mm
- 機長
- 35～200 cm
- テールローラ
- φ34 mm
FSD 標準
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

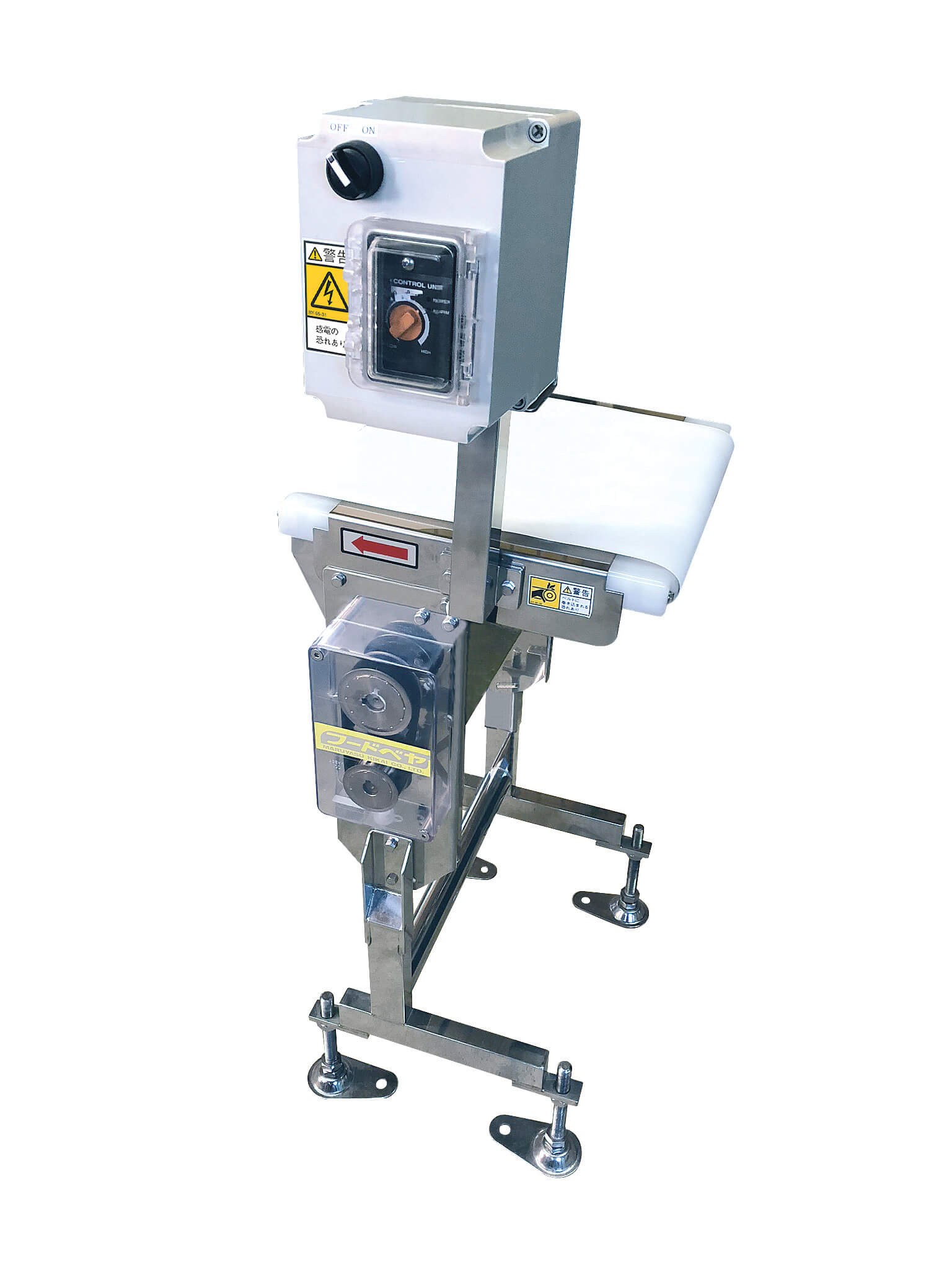

短機長と高速搬送に対応した小型原動ベルトコンベヤです。食品や医薬品など、清潔さが求められる搬送現場に適しています。
FSD 標準
- UD：UD ベルト幅100 mm～500 mm、機長35 cm以上200 cmまで
-

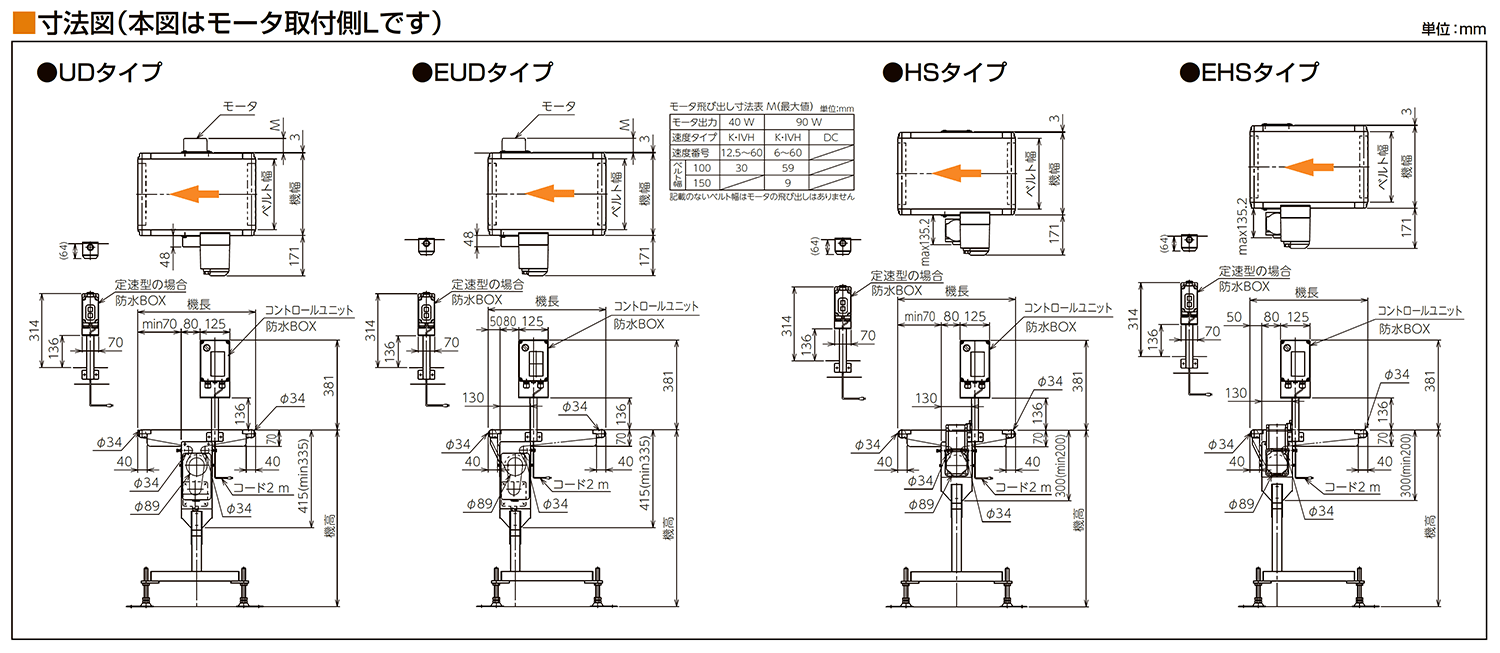

- 図面
-
- 2D-CAD
-
- 3D-CAD
- EUD：EUD ベルト幅100 mm～500 mm、機長35 cm以上200 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HS ベルト幅100 mm～500 mm、機長35 cm以上200 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- EHS：EHS ベルト幅100 mm～500 mm、機長35 cm以上200 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- ローラエッジ：オプション(UD-RE3 ベルト幅 100～500 mm、機長 35 cm 以上 200 cm 以下)
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(EUD-RE3 ベルト幅 100～500 mm、機長 35 cm 以上 200 cm 以下）
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(HS-RE3 ベルト幅 100～500 mm、機長 35 cm 以上 200 cm 以下)
-
- 図面
-
- 2D-CAD
- ローラエッジ：オプション(EHS-RE3 ベルト幅 100～500 mm、機長 35 cm 以上 200 cm 以下)
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FSD-HSA
-
- 図面
-
- 2D-CAD
FSD 標準

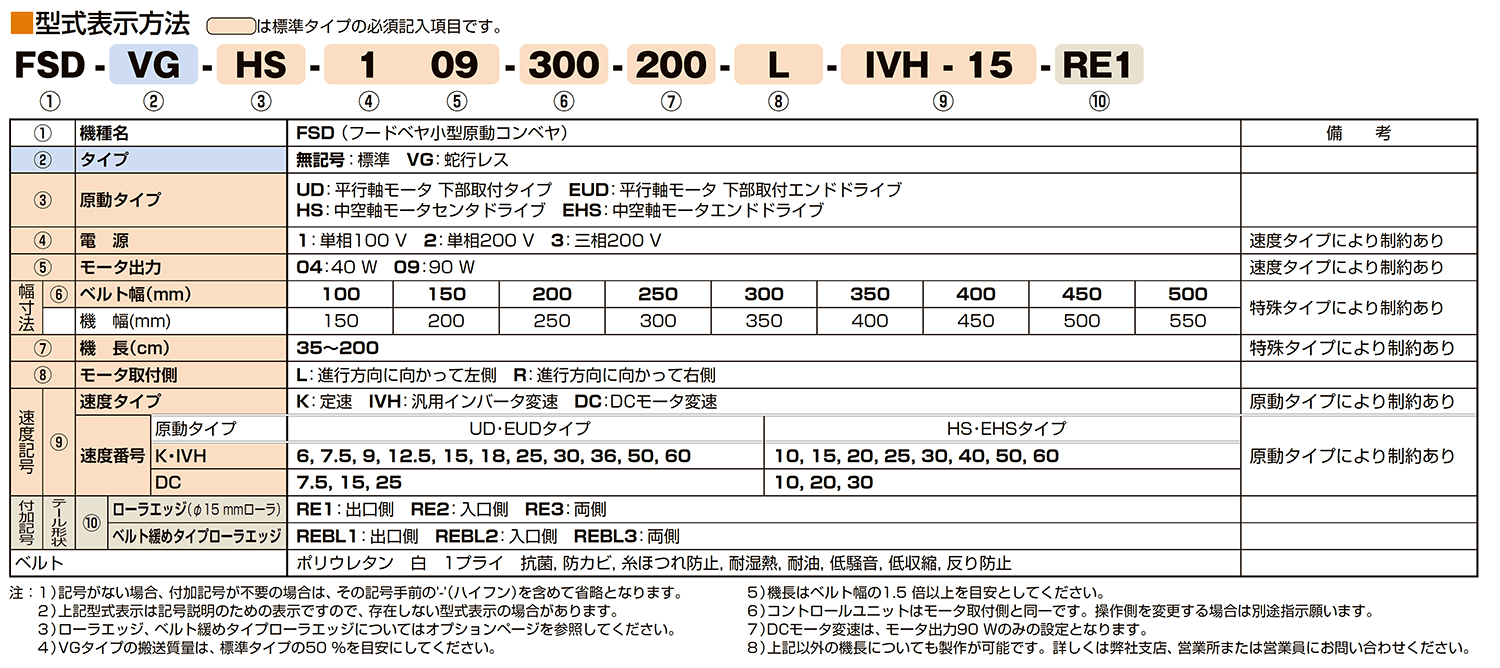

型式表示方法
■は標準タイプの必須記入事項です。

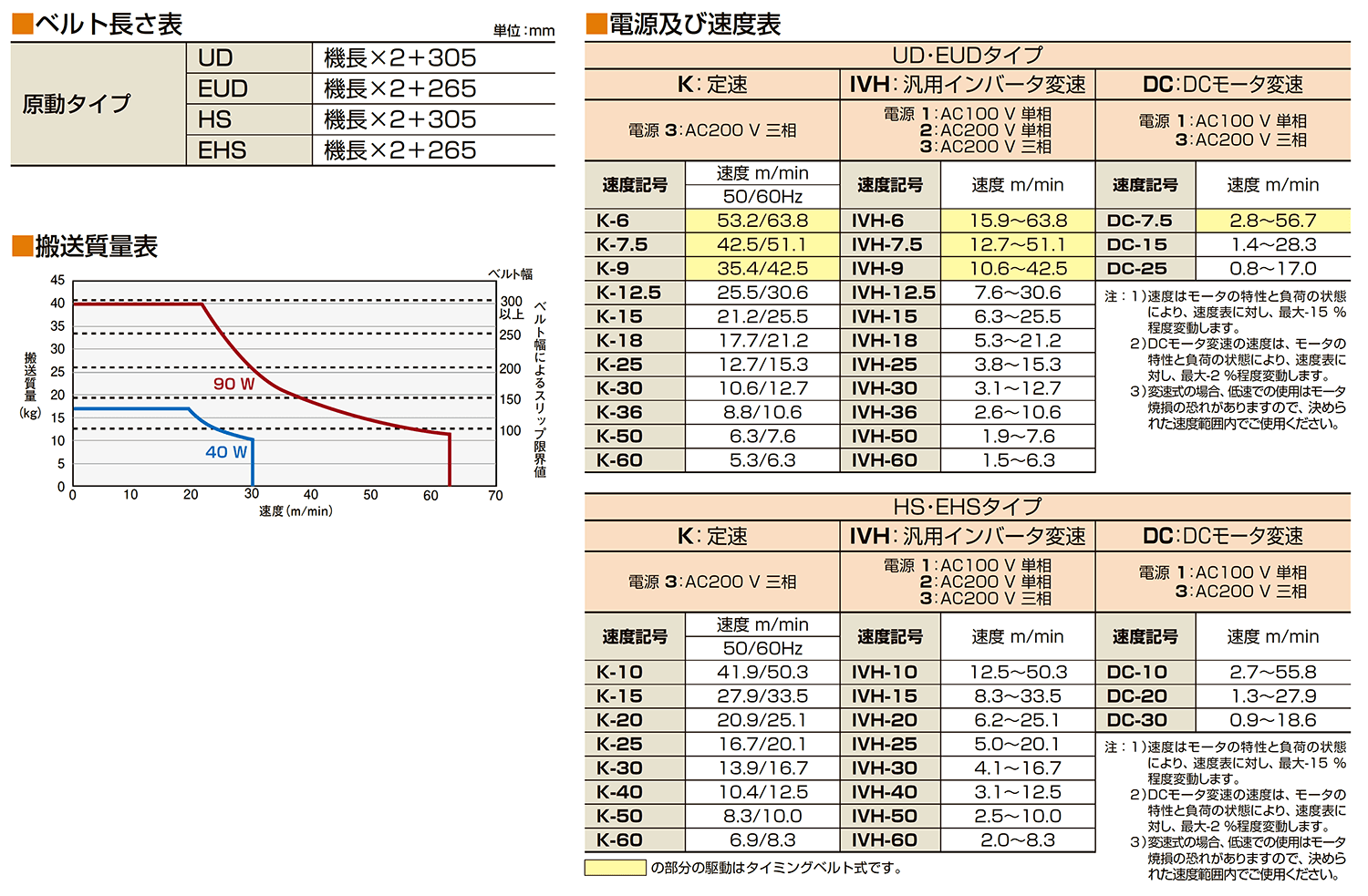

仕様
FSD-VG
蛇行レス（VG）タイプ

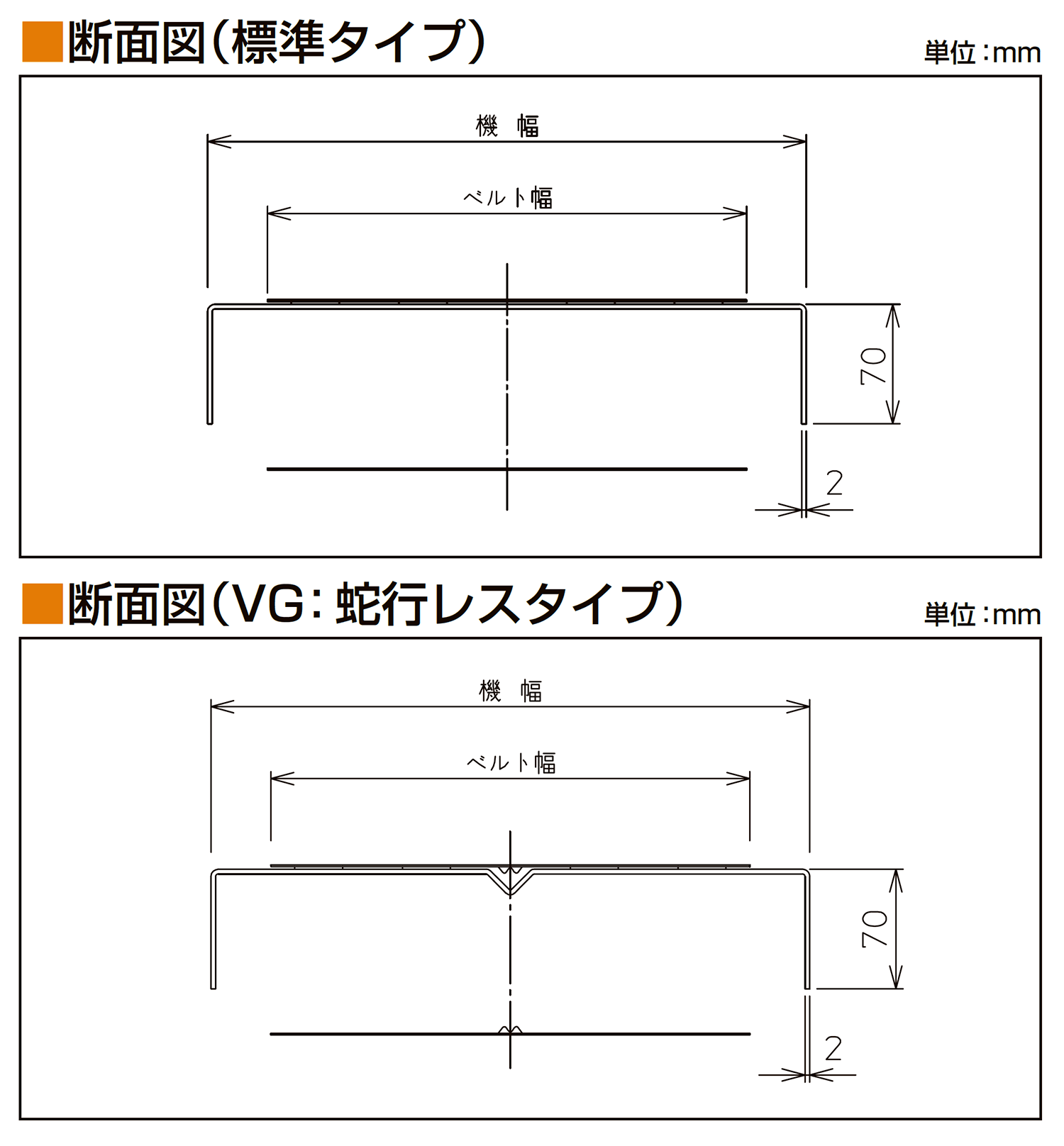

蛇行レス（VG）タイプです。ベルト裏面中央にV字ガイドを設けることで、ベルトの蛇行を抑制するタイプです。
FSD-VG
FSD-VG
