MB20
小径ドライブプーリの２プーリベルトコンベヤ
- 目安搬送質量
- 5 kg/台
- ベルト幅
- 100～600 mm
- 機長
- 60～300 cm
- テールローラ
- φ38 mm（ドライブ）
MB20 標準
標準タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

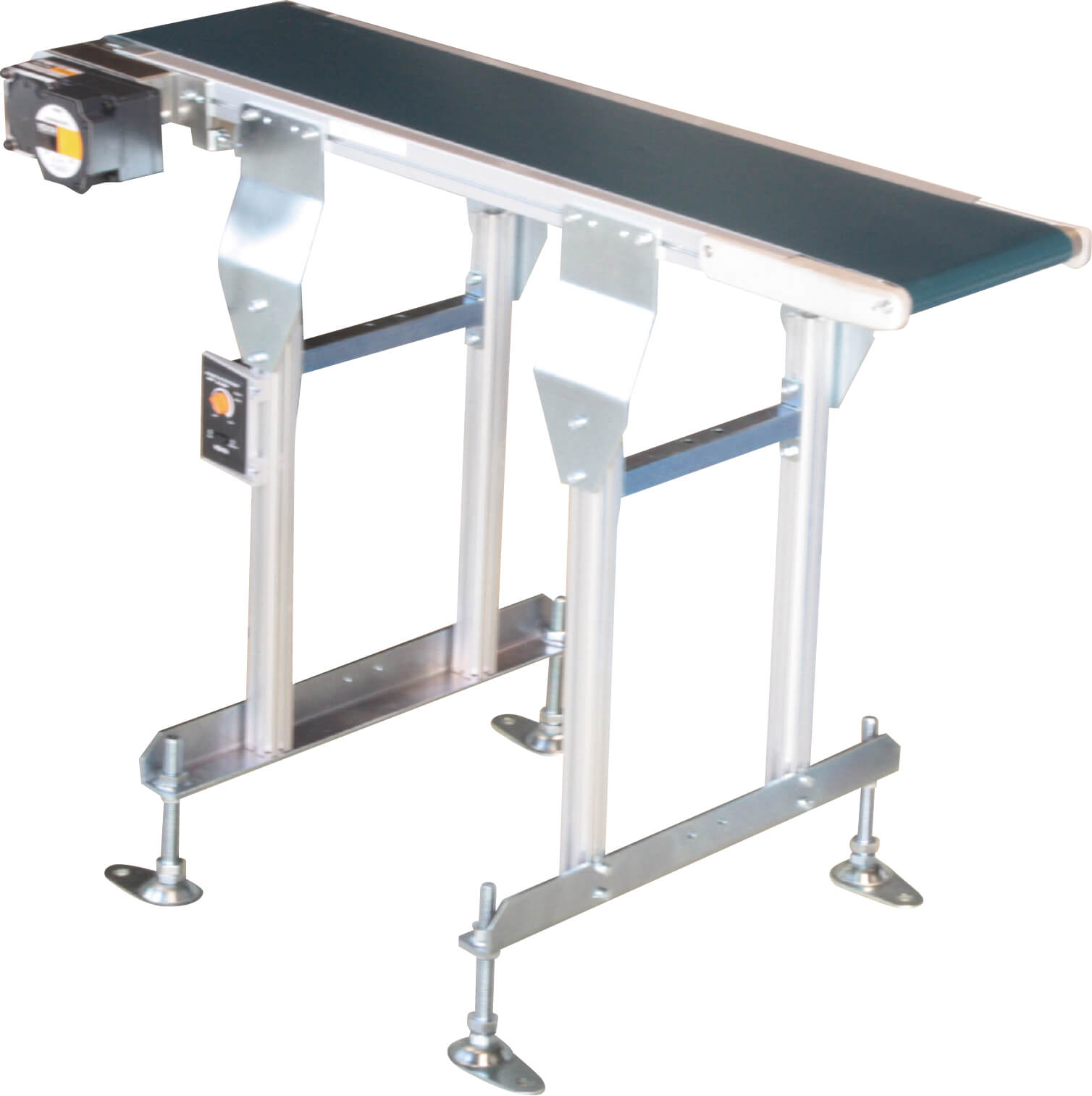

使い易いシンプル構造の2プーリコンベヤ小型タイプです。 ドライブプーリが小さいため、小物搬送の乗移りもスムーズです。
MB20 標準
- HS：HS ベルト幅200 mm以下、呼称機長60 cm以上300 cmまで
-

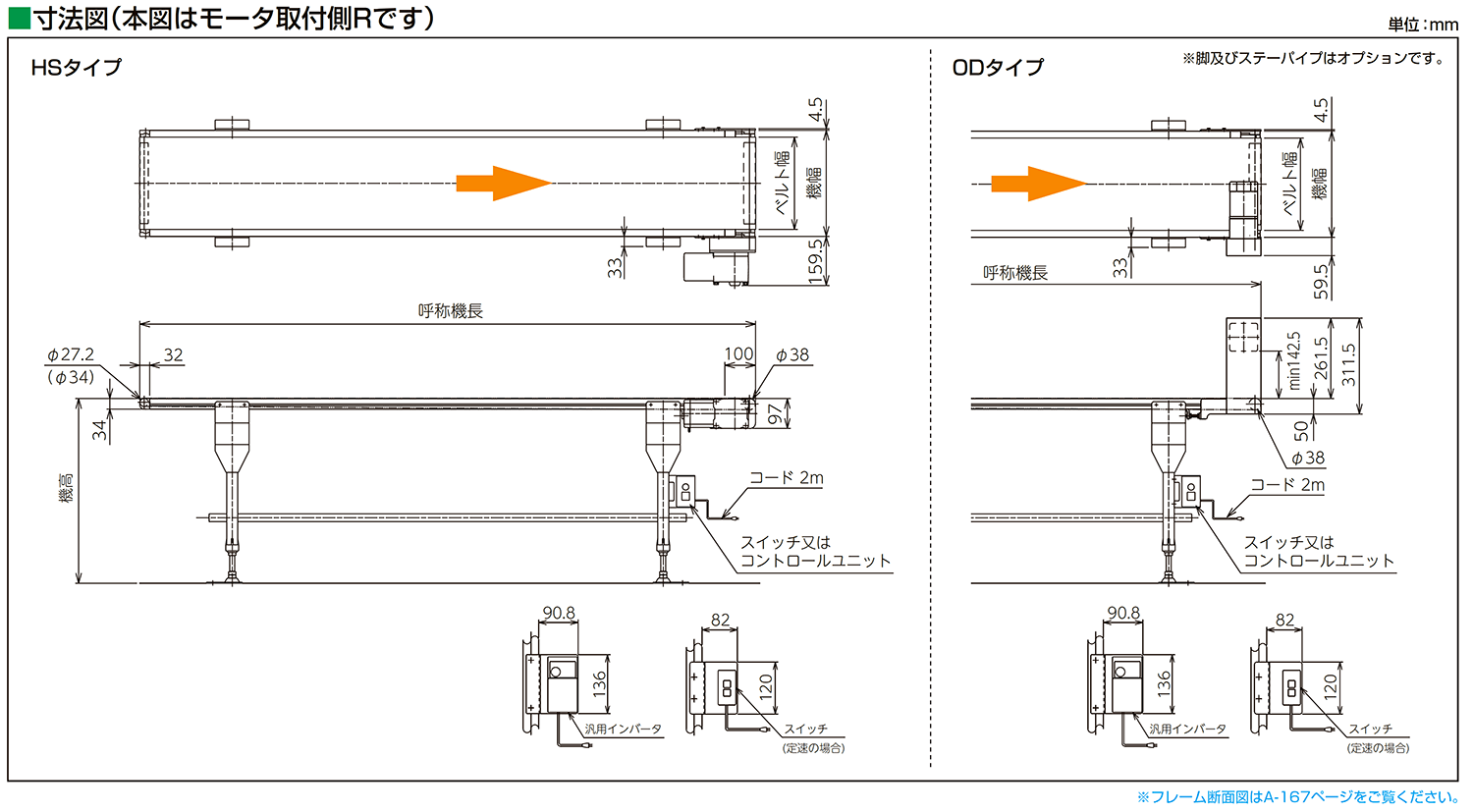

- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HS ベルト幅250～500 mm、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- HS：HS ベルト幅600 mm、呼称機長 60 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：OD ベルト幅200 mm以下、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：OD ベルト幅250～500 mm、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- OD：OD ベルト幅600 mm、呼称機長 60 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 水平脚 HA1型：オプション
-
- 図面
-
- 2D-CAD
- 水平脚 HTA1型：オプション
-
- 図面
-
- 2D-CAD
- 単独脚 HPA1型：オプション
-
- 図面
-
- 2D-CAD
- ダストパン取付用脚 HDA1型：オプション
-
- 図面
-
- 2D-CAD
MB20 標準

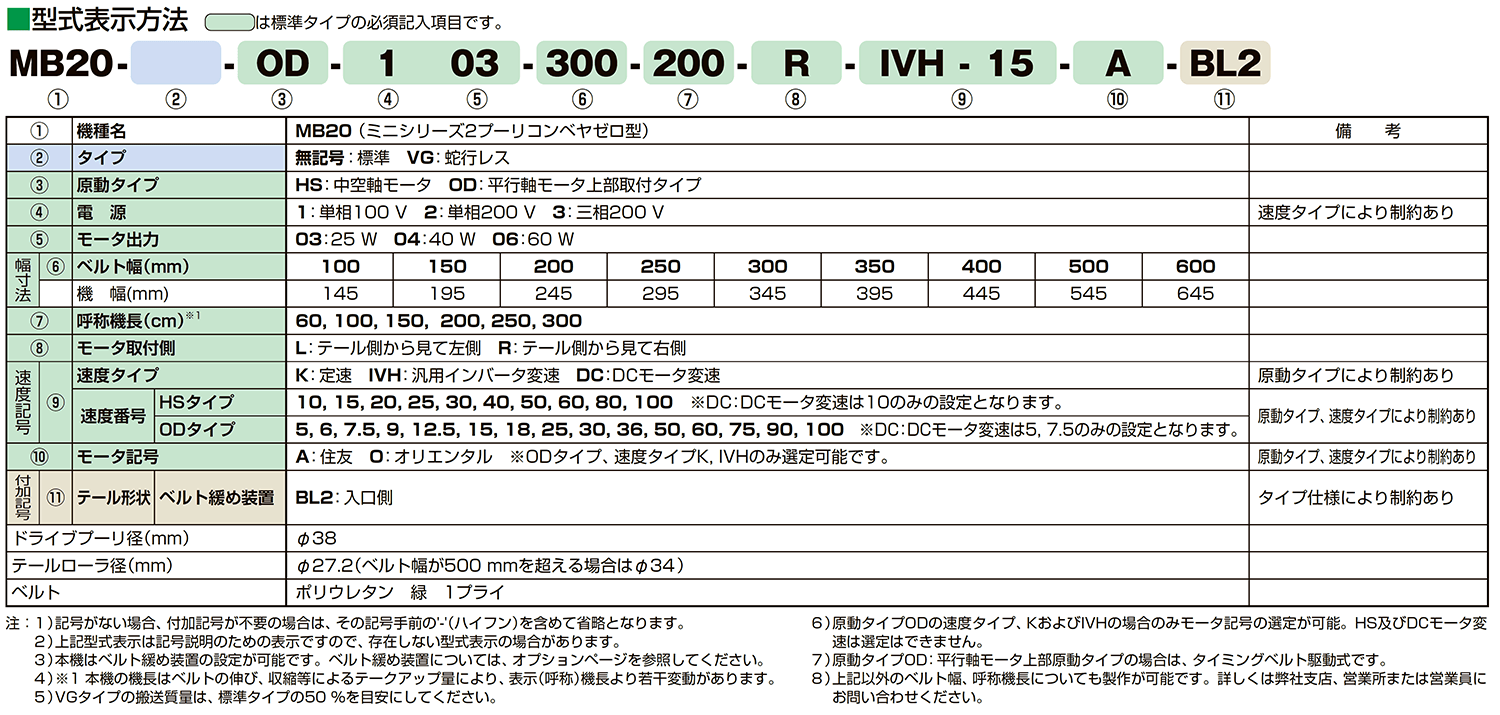

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MB20-VG
蛇行レス（VG）タイプ
MB20-VG
- HS蛇行レス：VG-HS ベルト幅200 mm以下、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
- HS蛇行レス：VG-HS ベルト幅250～500 mm、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
- HS蛇行レス：VG-HS ベルト幅600 mm、呼称機長 60 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：VG-OD ベルト幅200 mm以下、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：VG-OD ベルト幅250～500 mm、呼称機長60 cm以上300 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：VG-OD ベルト幅600 mm、呼称機長 60 cm以上 300 cmまで
-
- 図面
-
- 2D-CAD
MB20-VG
