FB2H
食品搬送ヘッドドライブベルトコンベヤ

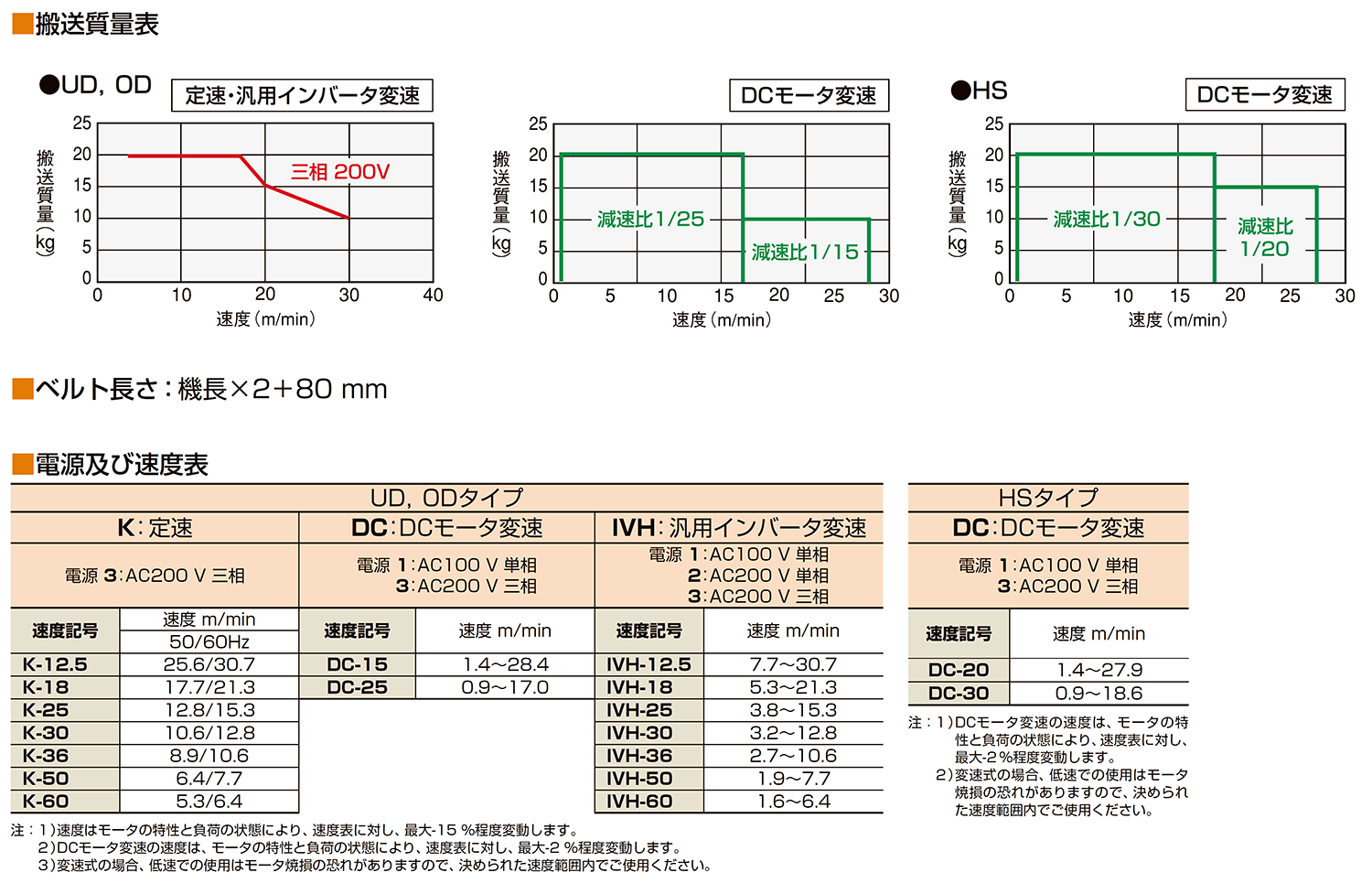

- 目安搬送質量
- 20 kg/台
- ベルト幅
- 100～500 mm
- 機長
- 100～600 cm
- テールローラ
- φ89 mm（ドライブ）

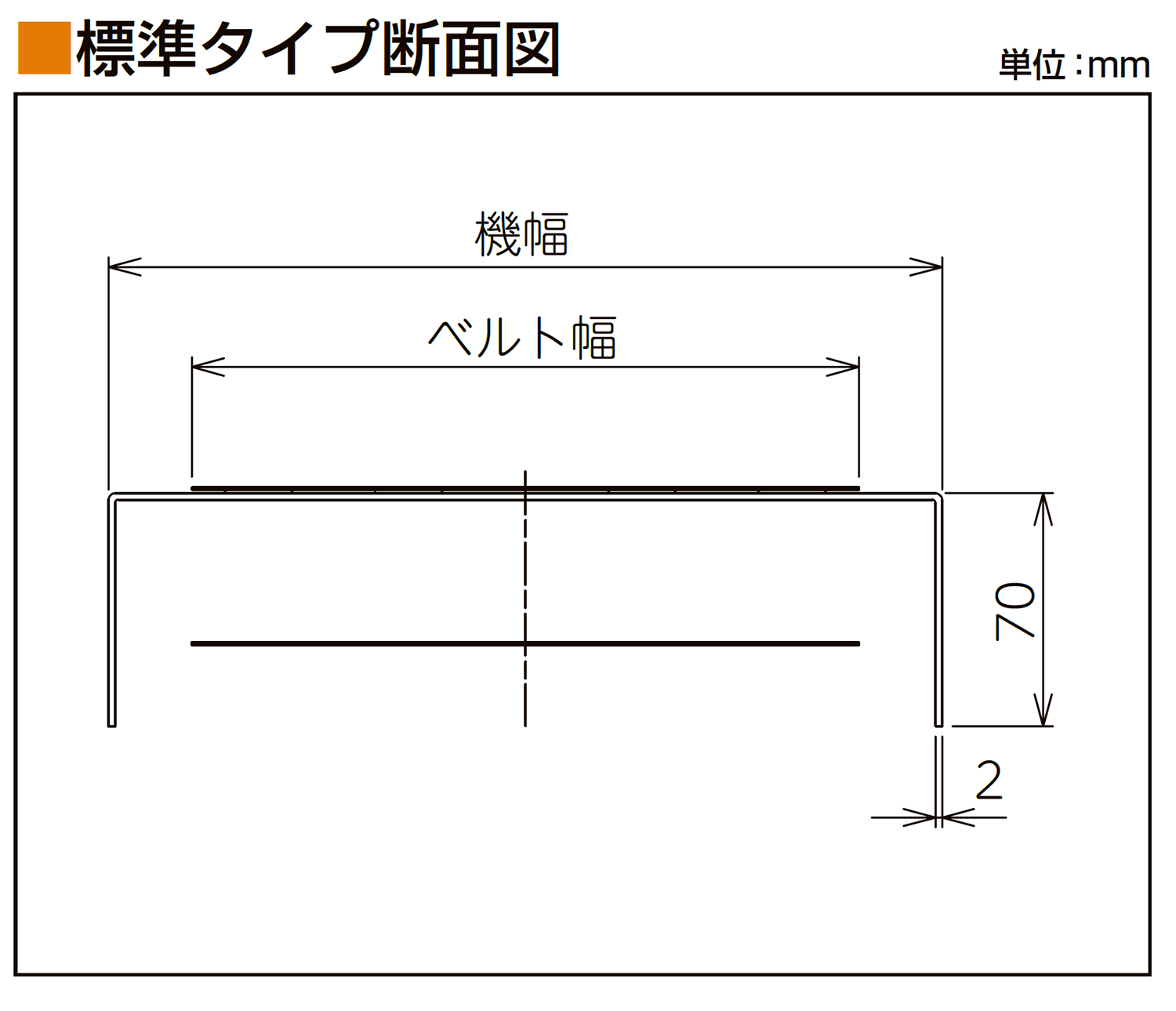

FB2H 標準
標準タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

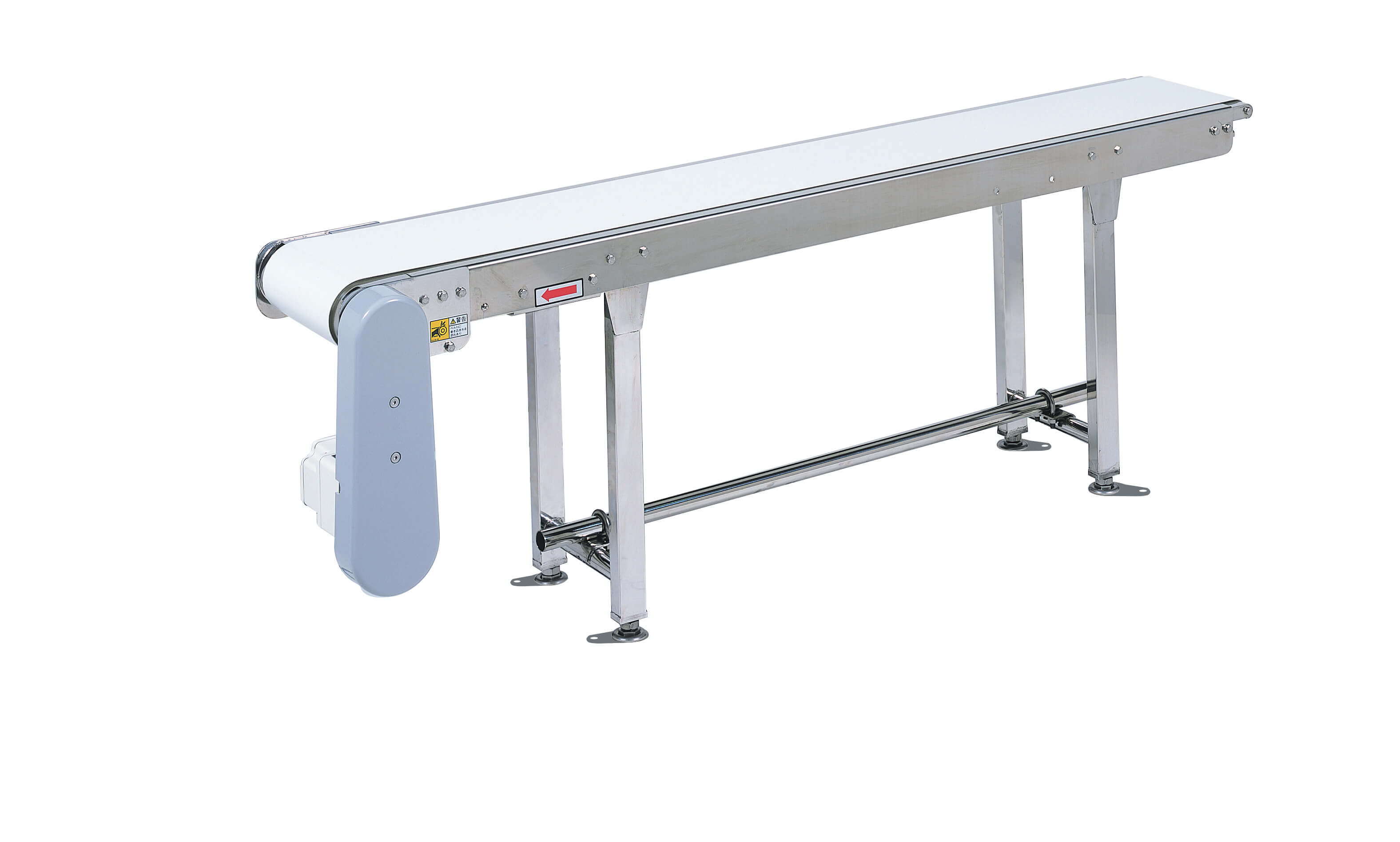

抗菌ベルトを標準装備した耐水ベルトコンベヤ。 シンプルな構造のヘッドドライブ方式です。

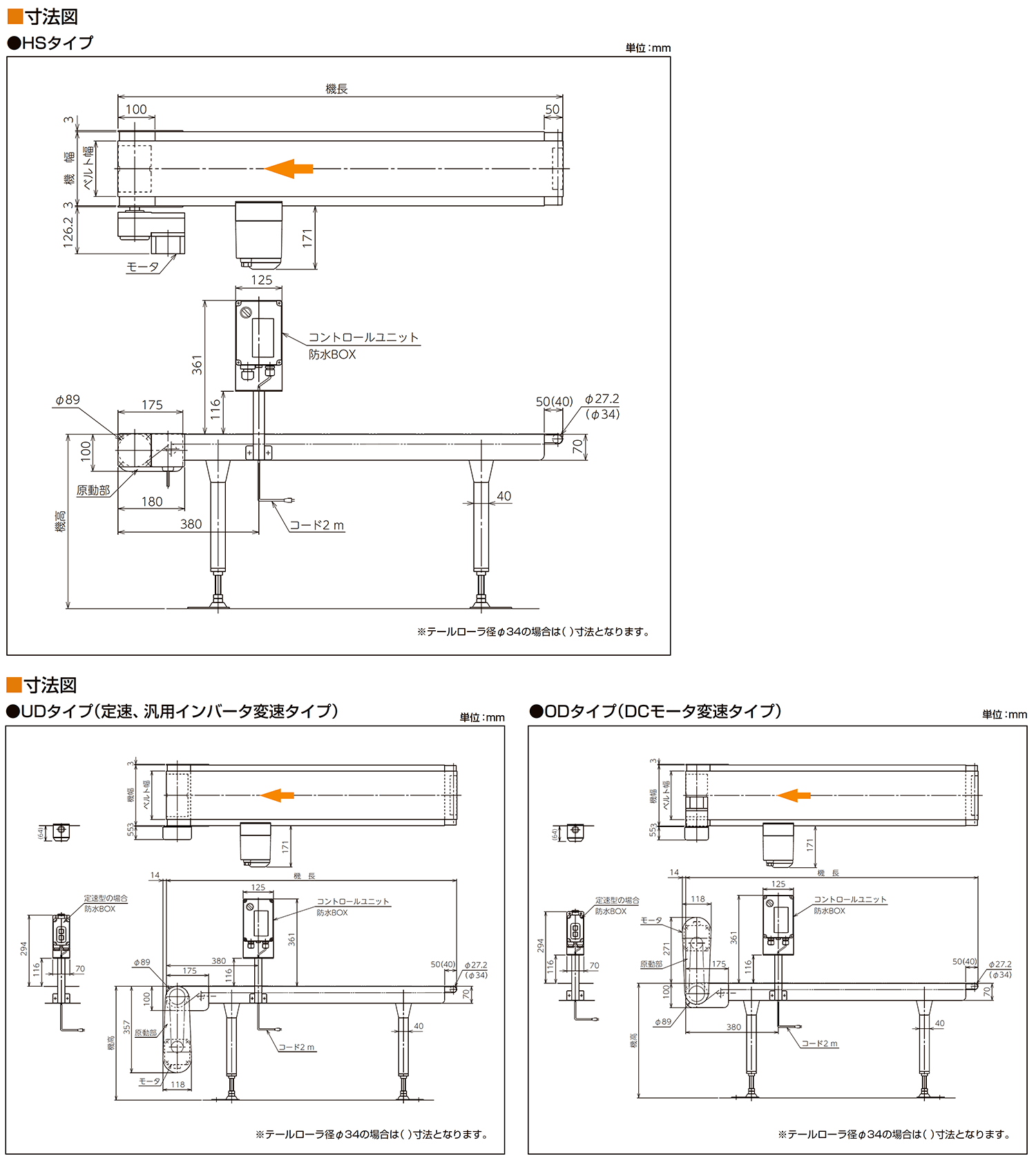

FB2H 標準
- UD：UDベルト幅500 mm以下、機長100 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- UD：UDベルト幅500 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- OD：ODベルト幅500 mm以下、機長100 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- OD：ODベルト幅500 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- HS：HSベルト幅500 mm以下、機長100 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- HS：HSベルト幅500 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2CH-HA
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2CH-HC
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2CH-FS1 スライド
-
- 図面
-
- 2D-CAD
- 脚(ｵﾌﾟｼｮﾝ)：FB2CH-FS1 固定
-
- 図面
-
- 2D-CAD
FB2H 標準

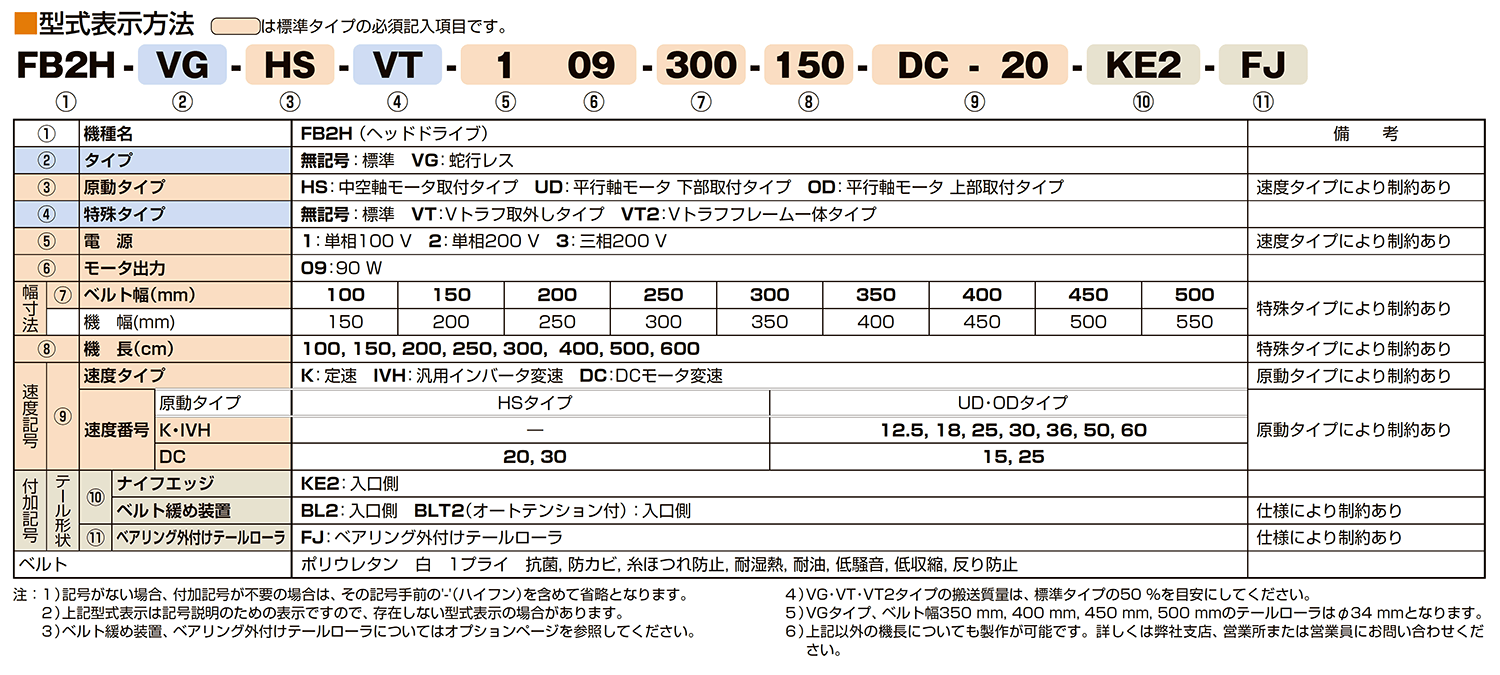

型式表示方法
■は標準タイプの必須記入事項です。
仕様
FB2H-VG
蛇行レス（VG）タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

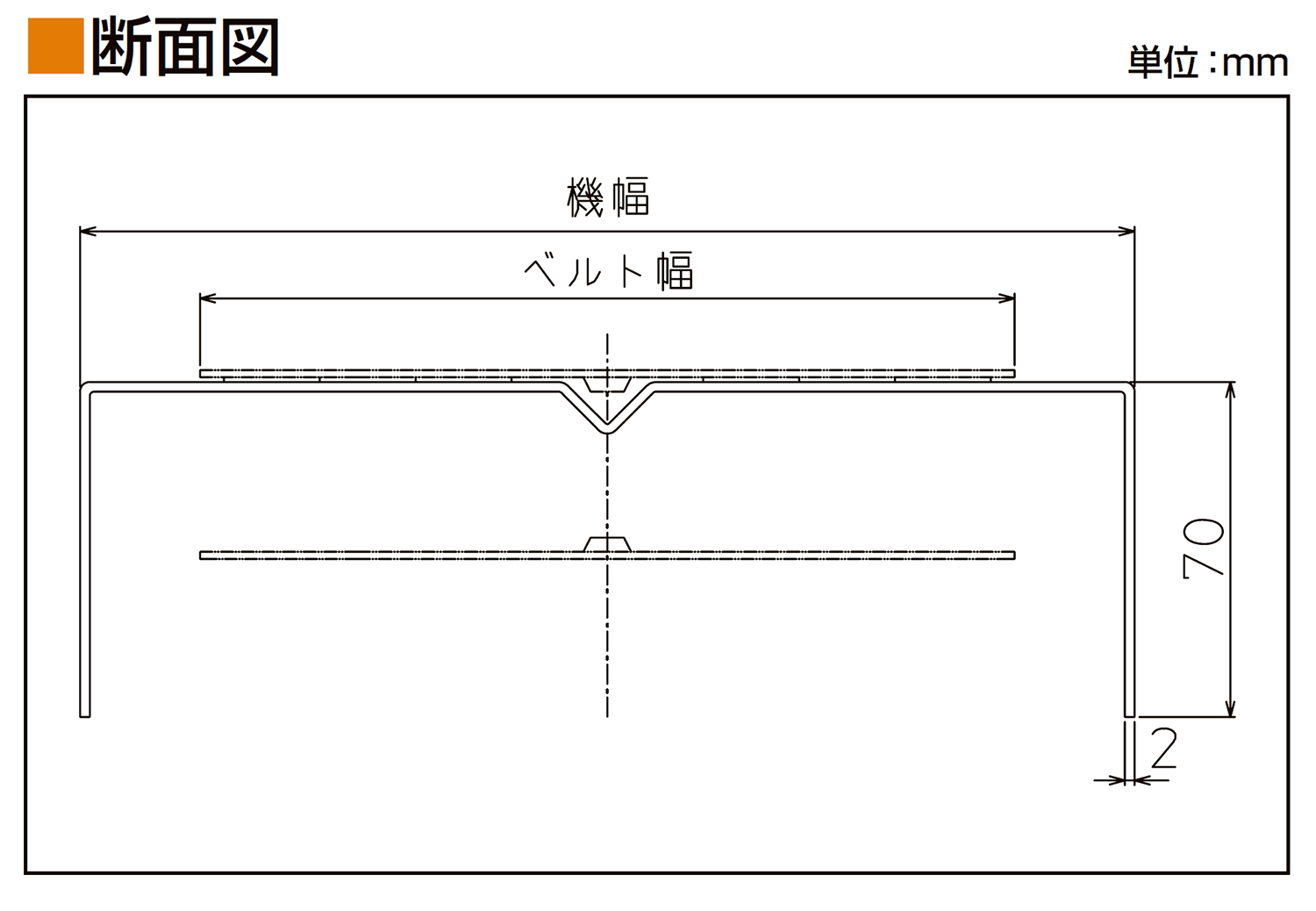

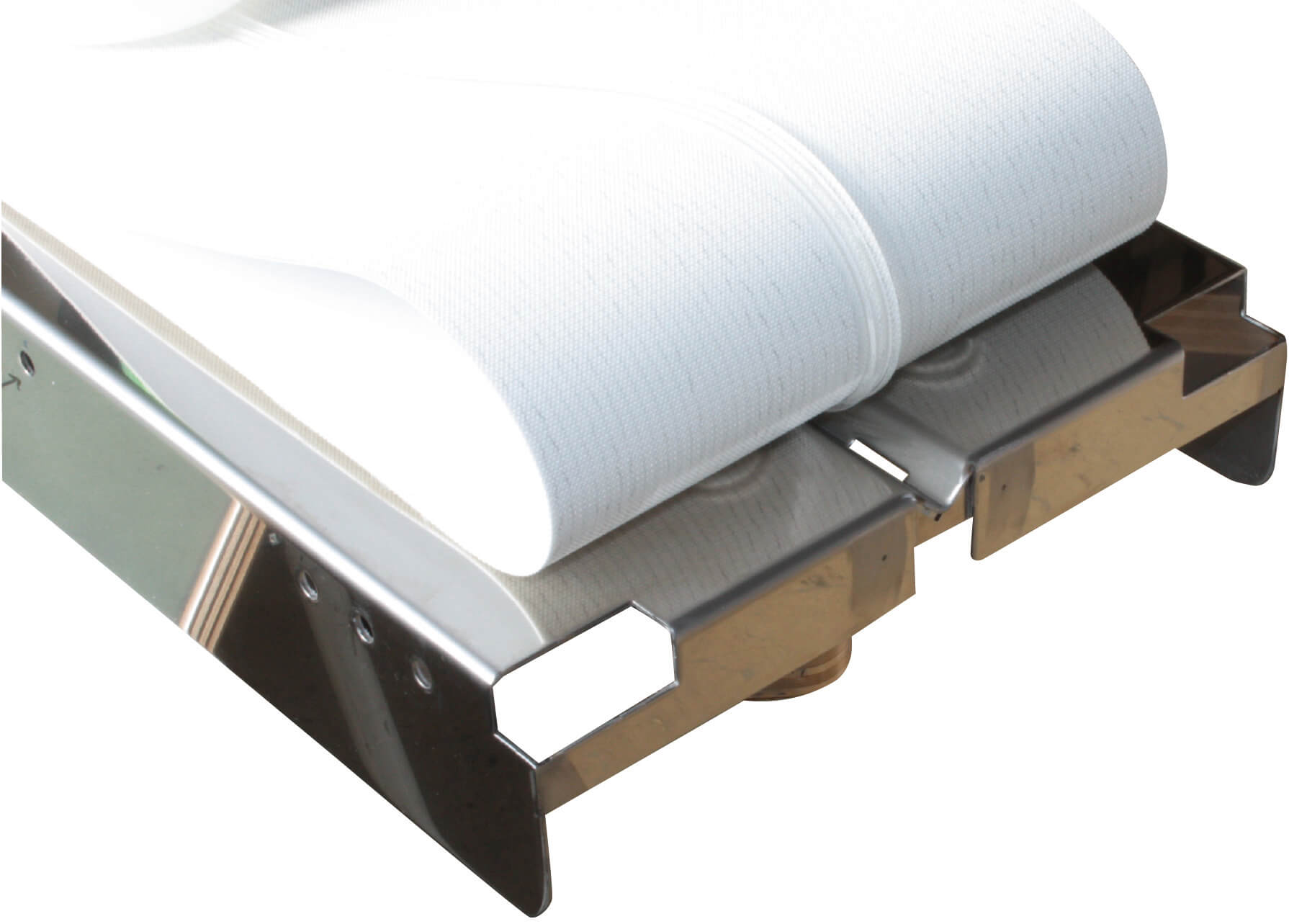

ベルトの裏側にV字状のサンを取り付けて蛇行を起こりにくくしてあります。
FB2H-VG
- HS蛇行レス：VG_HSベルト幅500 mm以下、機長100 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- HS蛇行レス：VG_HSベルト幅500 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- UD蛇行レス：VG_UDベルト幅500 mm以下、機長100 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- UD蛇行レス：VG_UDベルト幅500 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
- OD蛇行レス：VG_ODベルト幅500 mm以下、機長100 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
- OD蛇行レス：VG_ODベルト幅500 mm以下、機長300 cmを超え600 cmまで
-
- 図面
-
- 2D-CAD
FB2H-VG

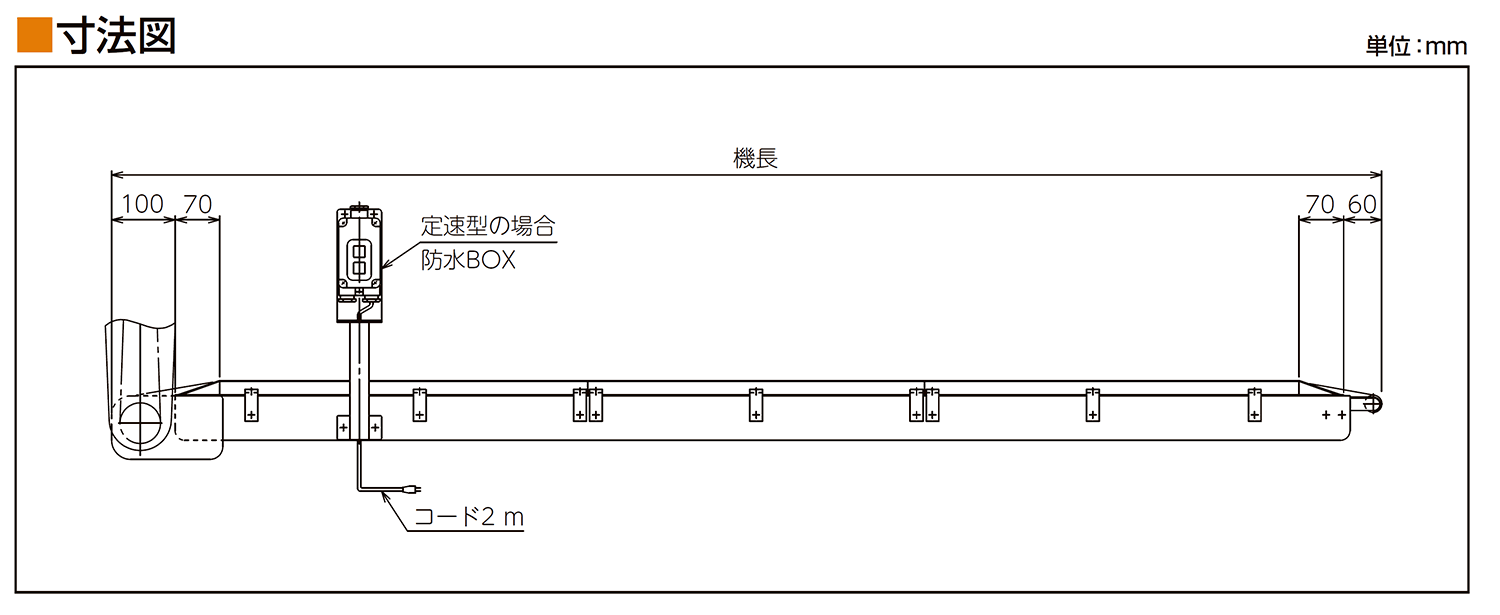

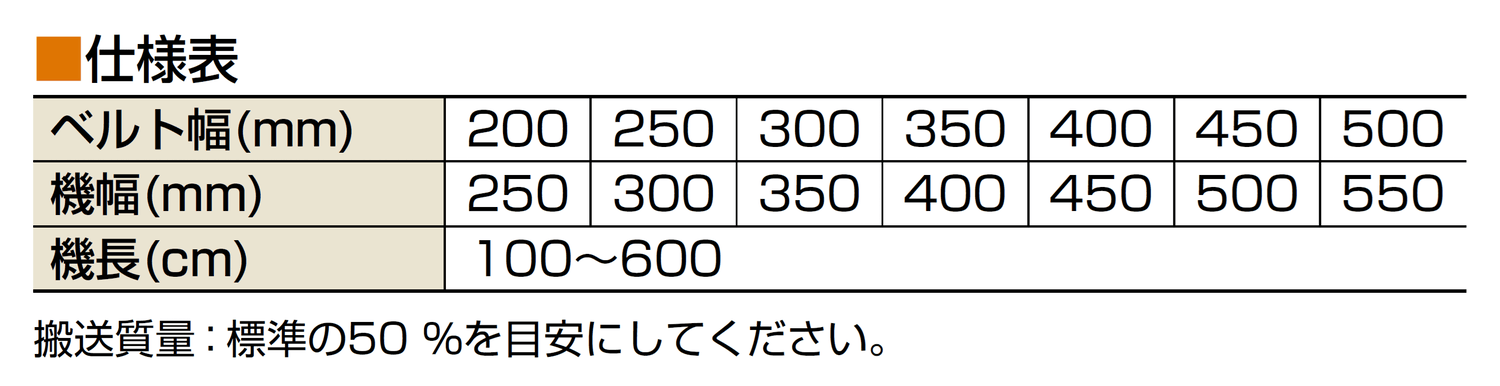

FB2H-VT

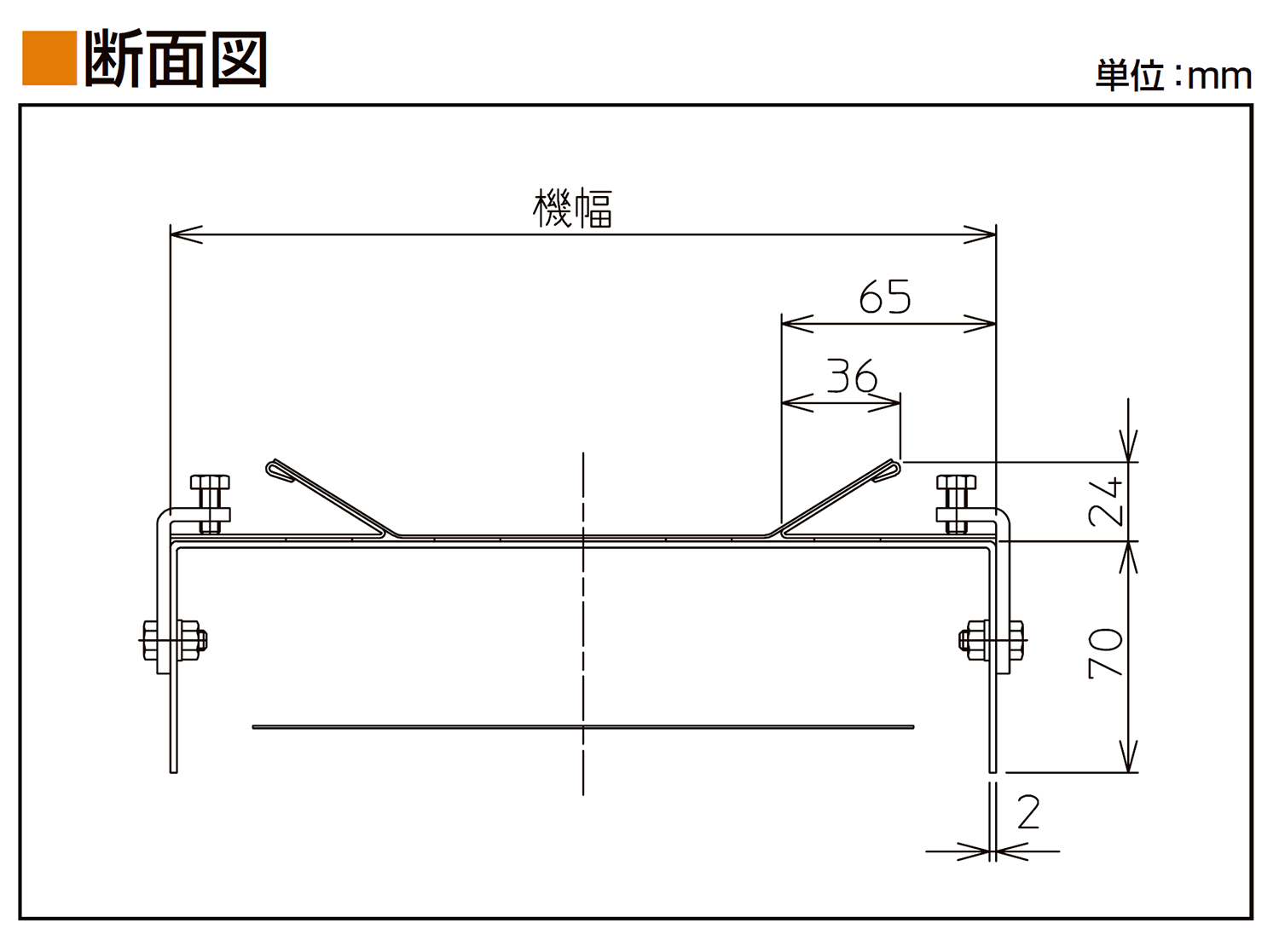

Vトラフ（VT）取外しタイプ
FB2H-VT
FB2H-VT
