MKE
小さな搬送物の乗移りがスムーズ
- 目安搬送質量
- 30 kg/台
- 呼びベルト幅
- 50～500 mm
- 機長
- 50～400 cm
- ナイフエッジ
- R 3 mm
MKE 標準
標準タイプ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

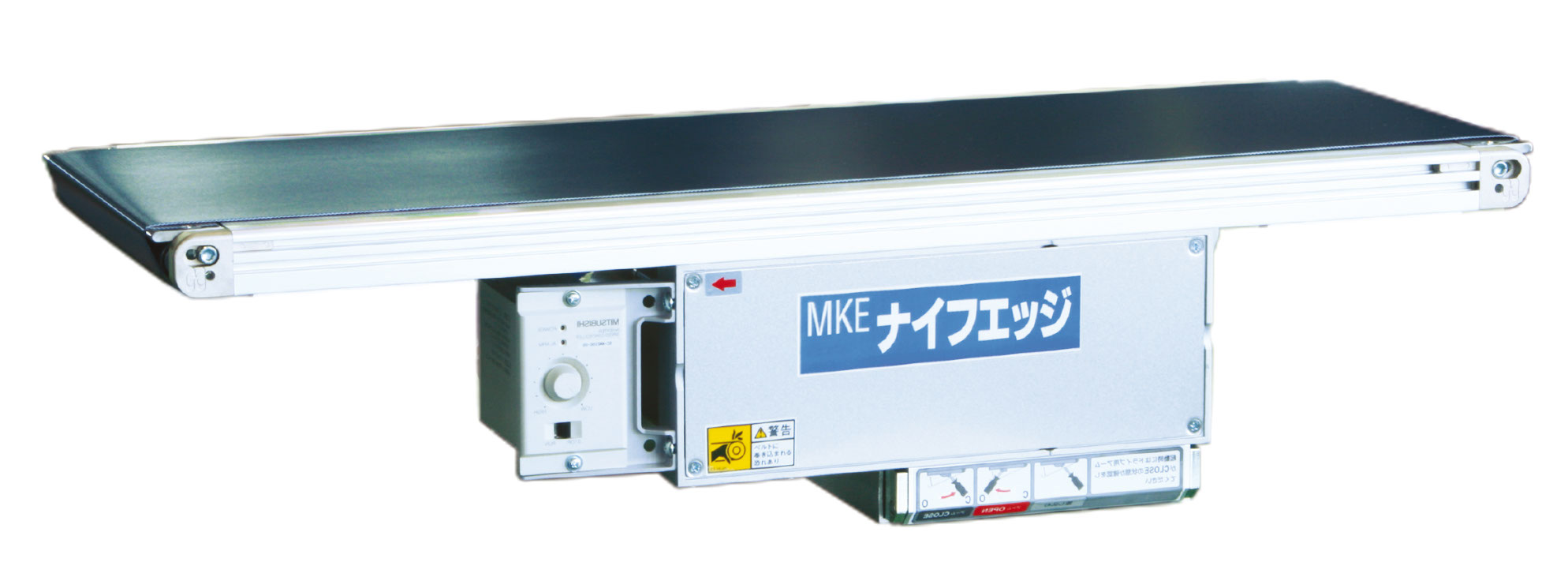

テール先端をR3のナイフエッジ形状にした、小物搬送に適したコンベヤです。オートテンション方式により、ベルトに無理をかけにくい安定した走行が可能です。
MKE 標準

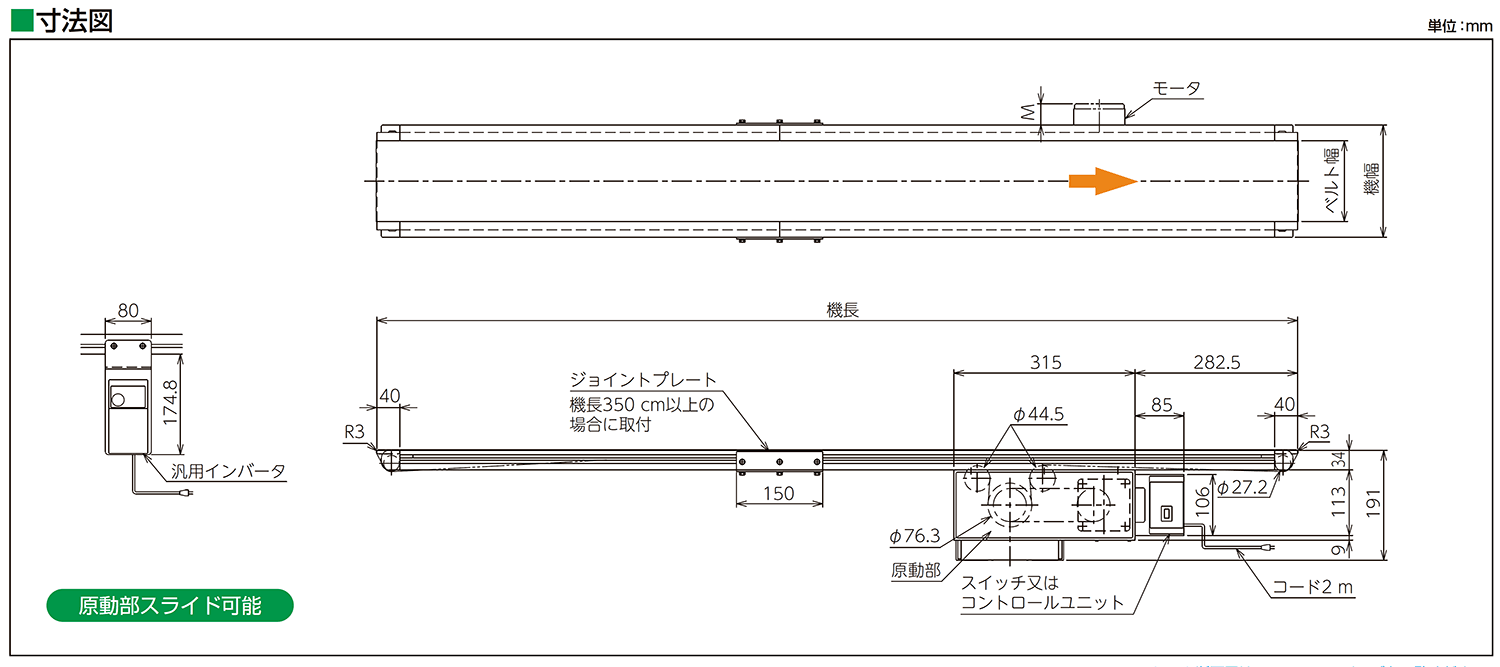

- 本体組立図：呼びベルト幅 50 75 mm、機長 50 cm以上 300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：呼びベルト幅 100～300 mm、機長 50 cm以上 350 cm未満
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：呼びベルト幅 100～300 mm、機長 350 cm以上 400 cmまで
-
- 図面
-
- 2D-CAD
- 本体組立図：呼びベルト幅 400 500 mm、機長 50 cm以上 350 cm未満
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：呼びベルト幅 400 500 mm、機長 350 cm以上 400 cmまで
-
- 図面
-
- 2D-CAD
- V型フレーム用ガイド：オプション(G1 G2 G3 G4 G5 G6 G7-P G7 G8 AG1 AG5 AG7-P AG7 PG1 PG5 PG7-P PG7)
-
- 図面
-
- 2D-CAD
MKE 標準

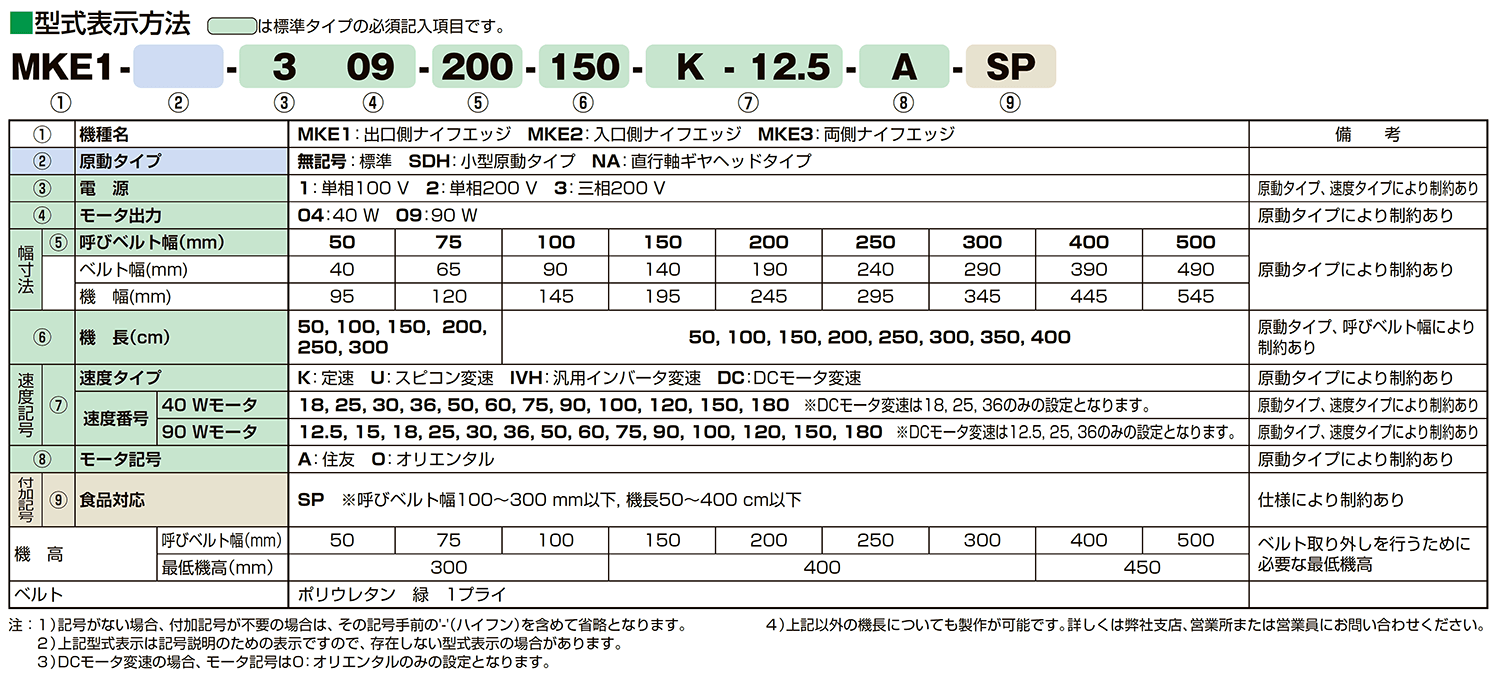

型式表示方法
■は標準タイプの必須記入事項です。

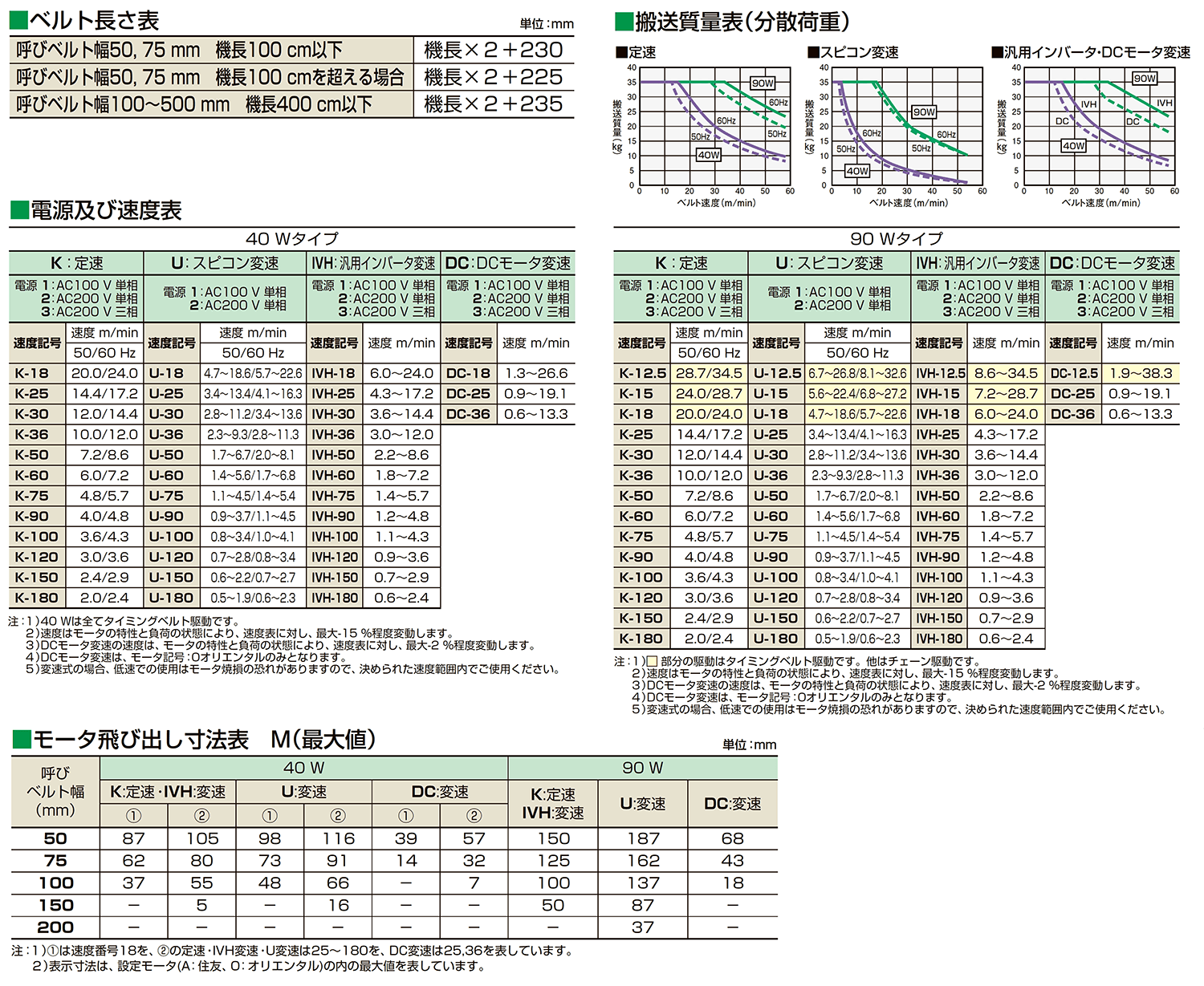

仕様

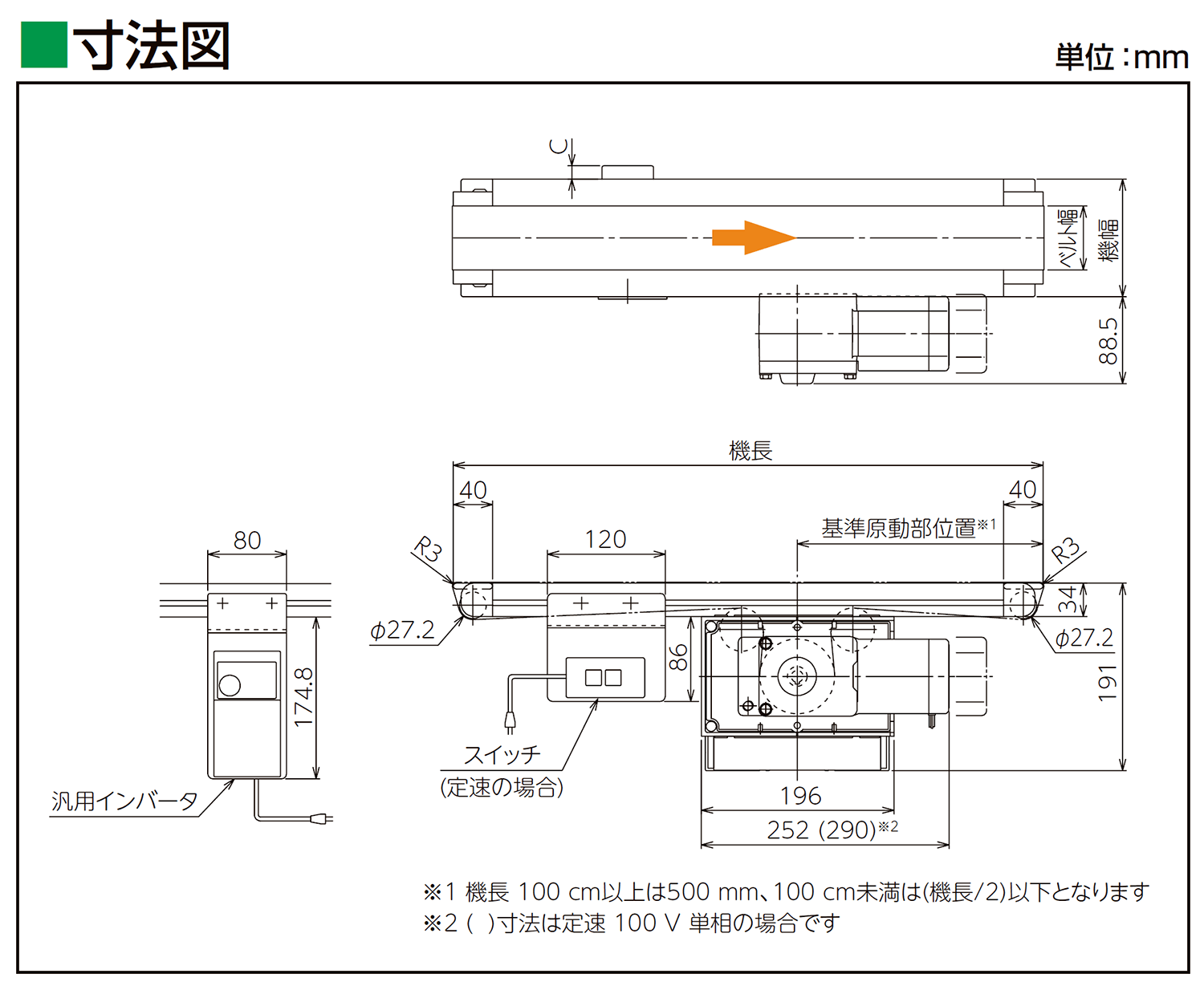

MKE-SDH
小型原動（SDH）タイプ
小型原動中空軸モータ（SDH）タイプです。中空軸モータの採用により機高を抑え、省スペース化に貢献する短機長コンベヤです。

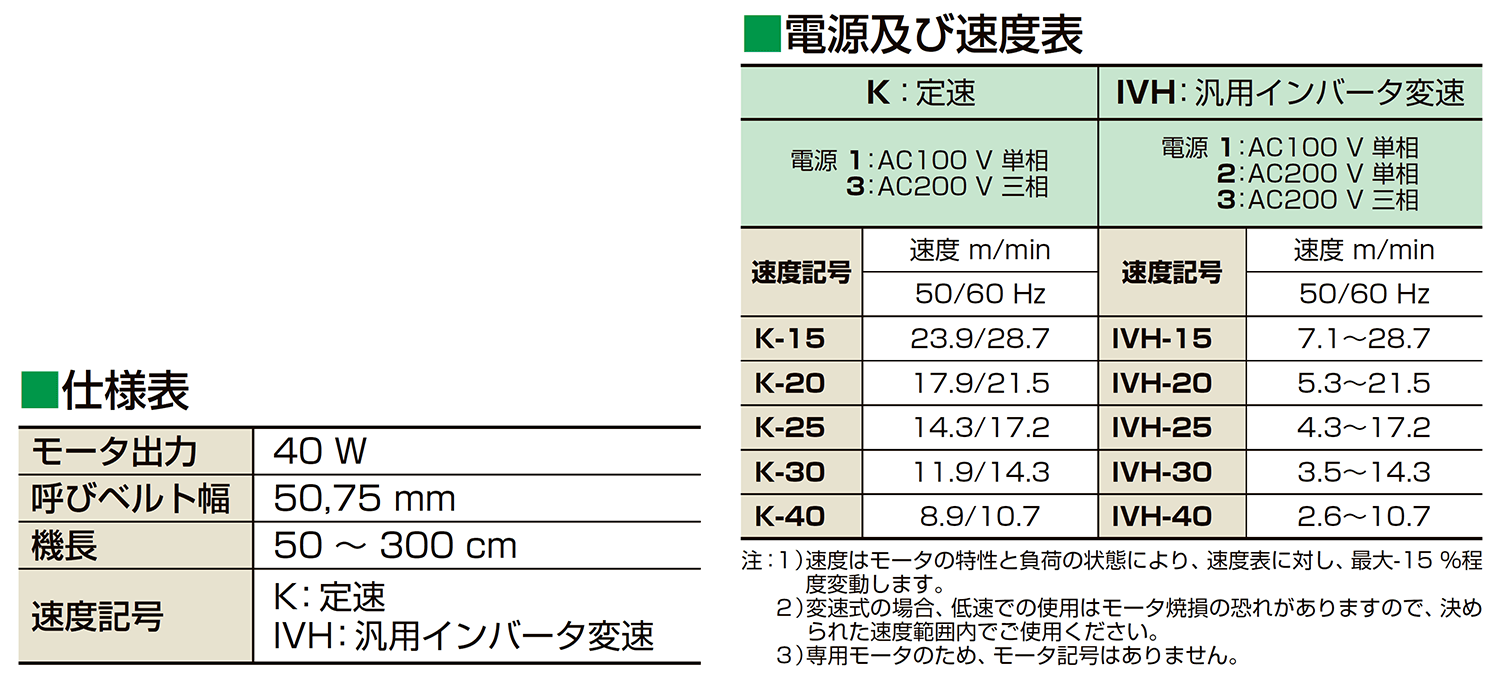

仕様表
MKE-SDH

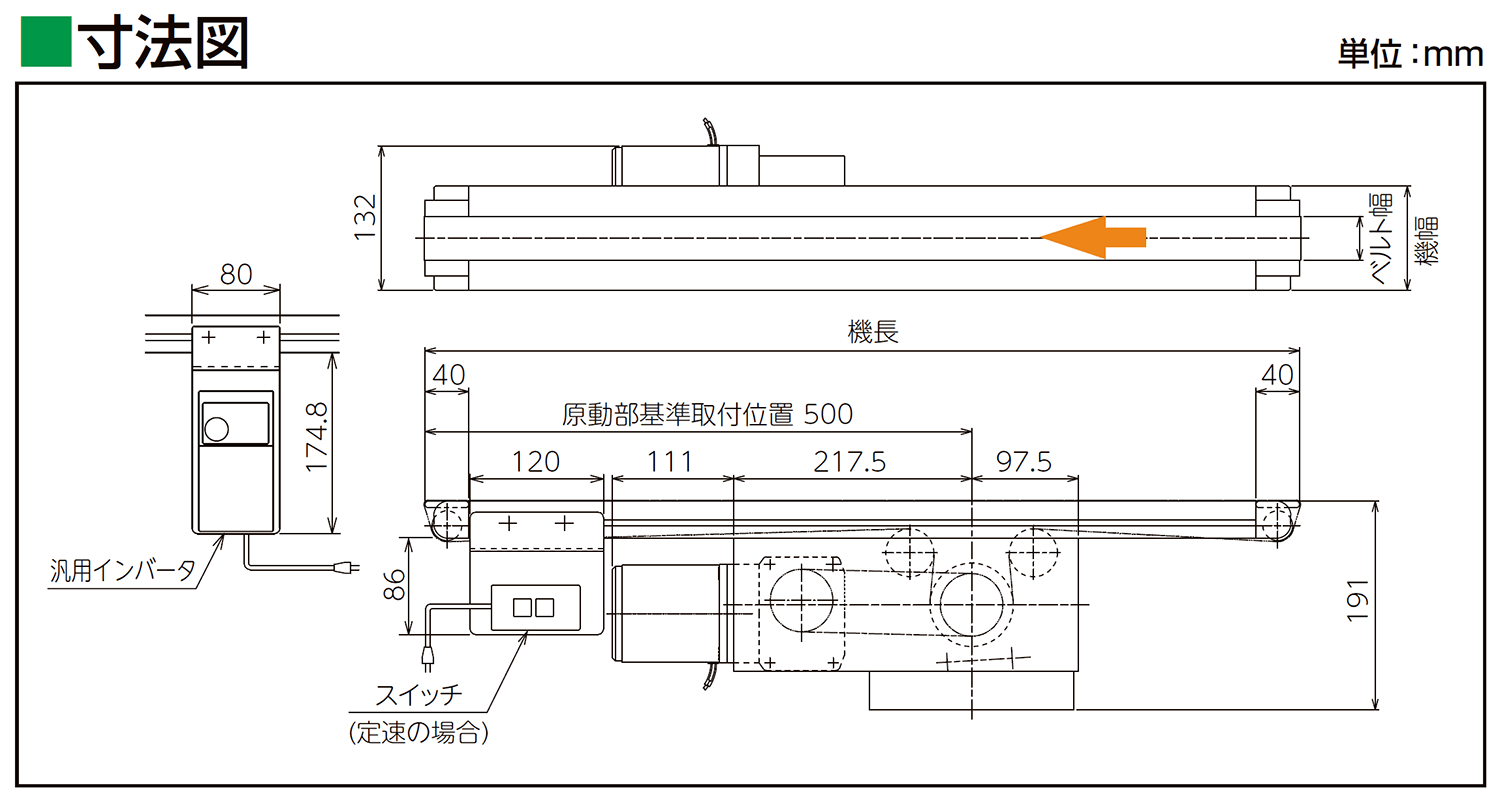

MKE-NA
直行軸ギヤヘッドタイプ
直行軸ギアヘッド（NA）タイプです。直行軸ギアヘッドを採用し、モータまわりをコンパクトにまとめたタイプです。専用モータ仕様のため、モータ記号の指定はありません。

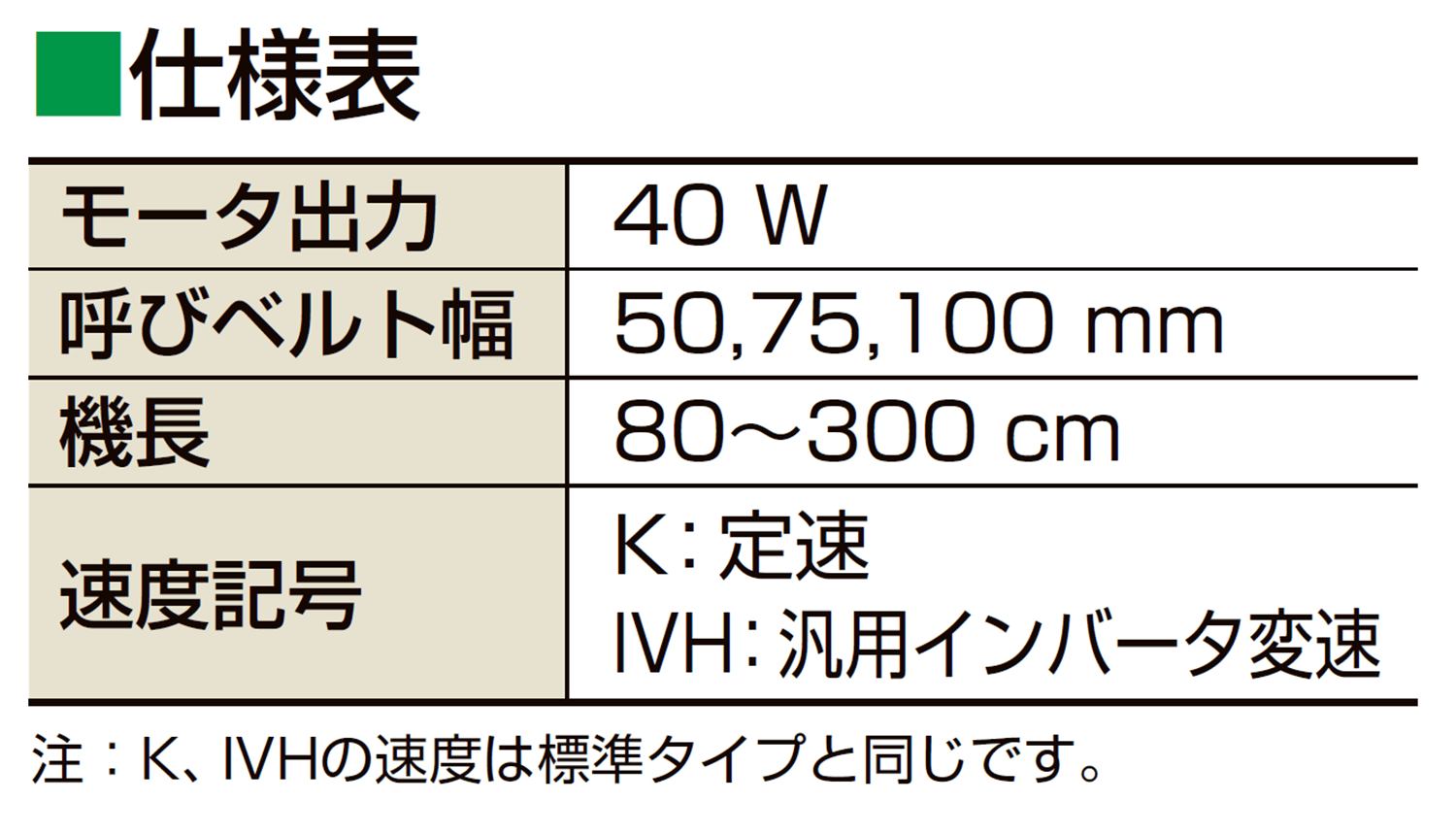

仕様表
MKE-NA
