GFBC180°
クリップ駆動カーブベルトコンベヤ180°搬送
- 目安搬送質量
- 5 kg/台
- 搬送半径
- 280～580 mm
- 角度
- 180゜
- テールローラ
- φ20 mm
GFBC180°
GFBC180°

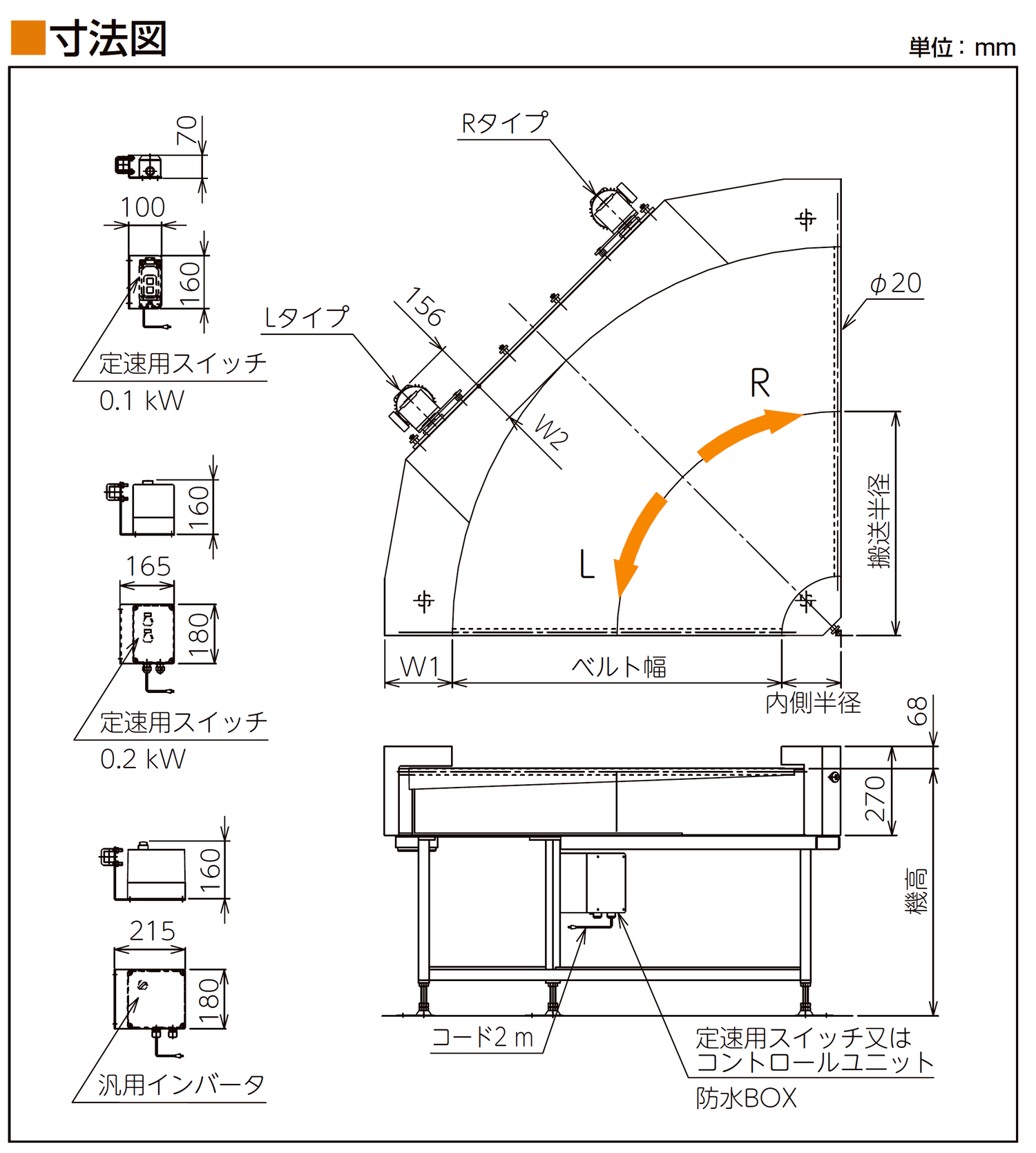

- 本体組立図：180°HS 搬送半径 280 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：180°HS 搬送半径 380 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：180°HS 搬送半径 480 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：180°HS 搬送半径 580 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：180°UD 搬送半径 280 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：180°UD 搬送半径 380 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：180°UD 搬送半径 480 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：180°UD 搬送半径 580 mm
-
- 図面
-
- 2D-CAD
GFBC180°

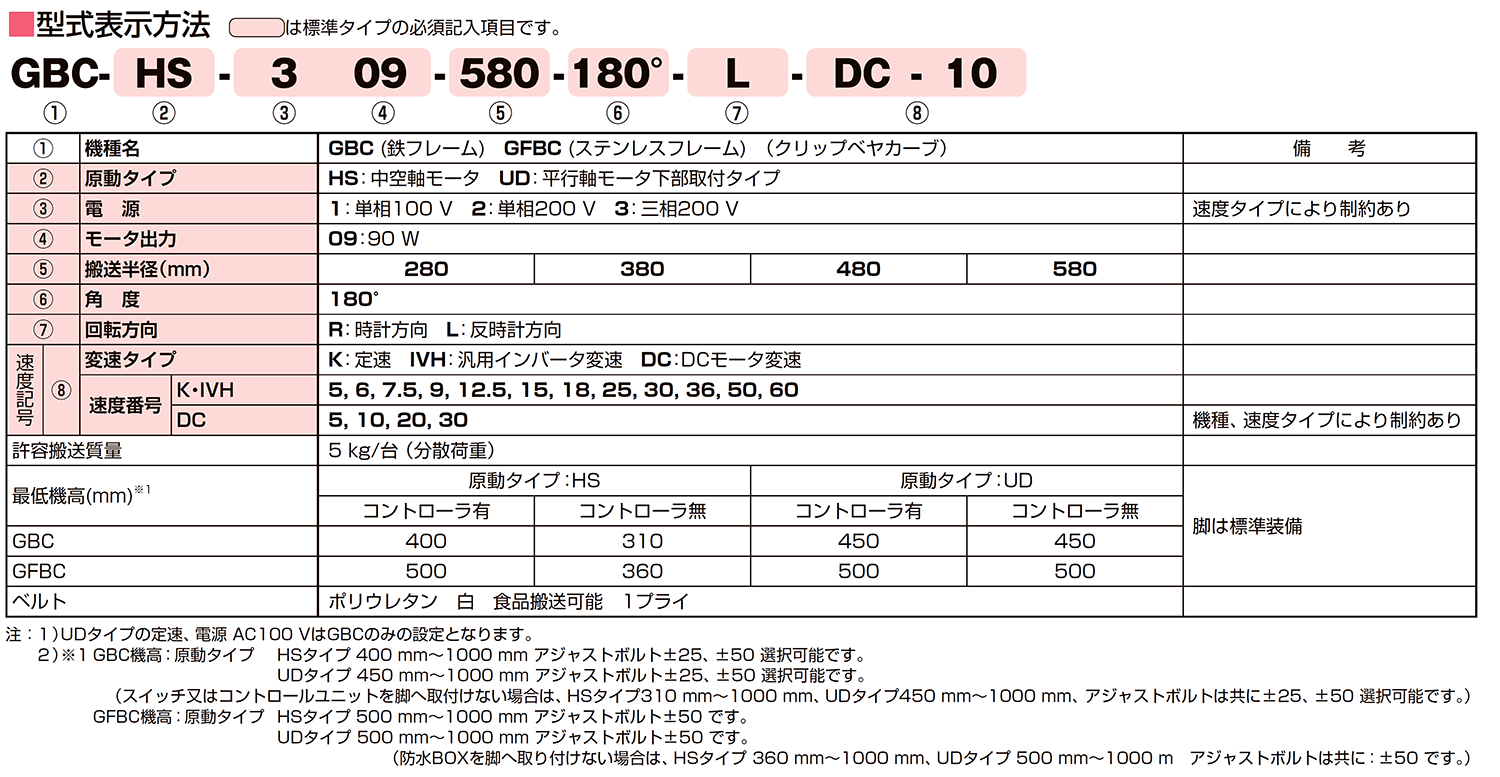

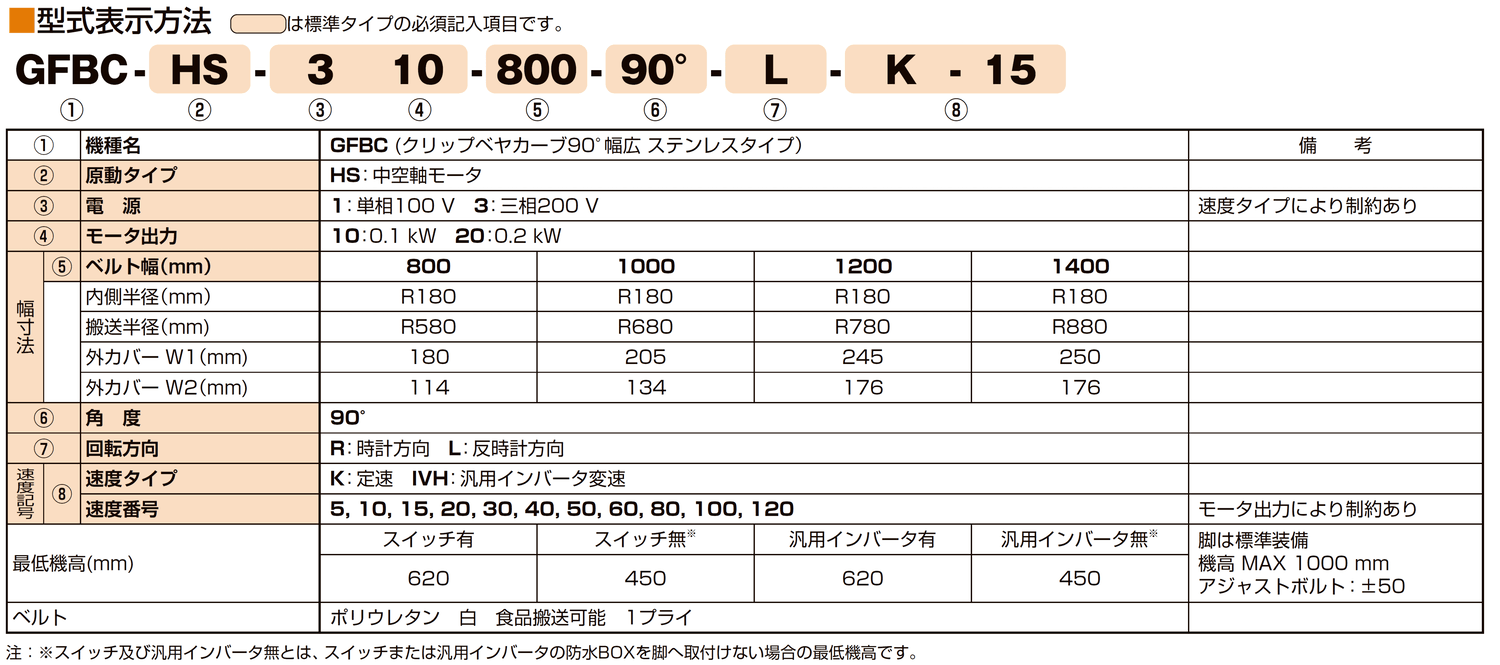

型式表示方法
■は標準タイプの必須記入事項です。

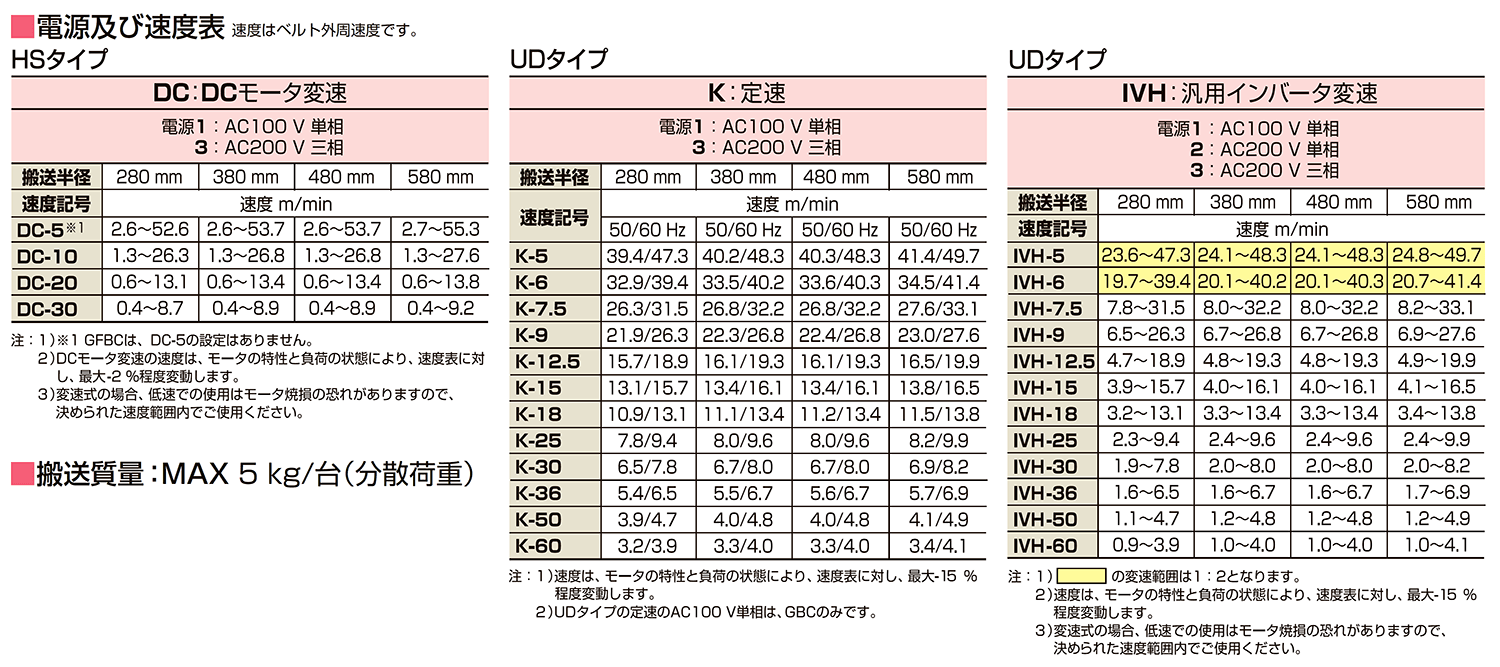

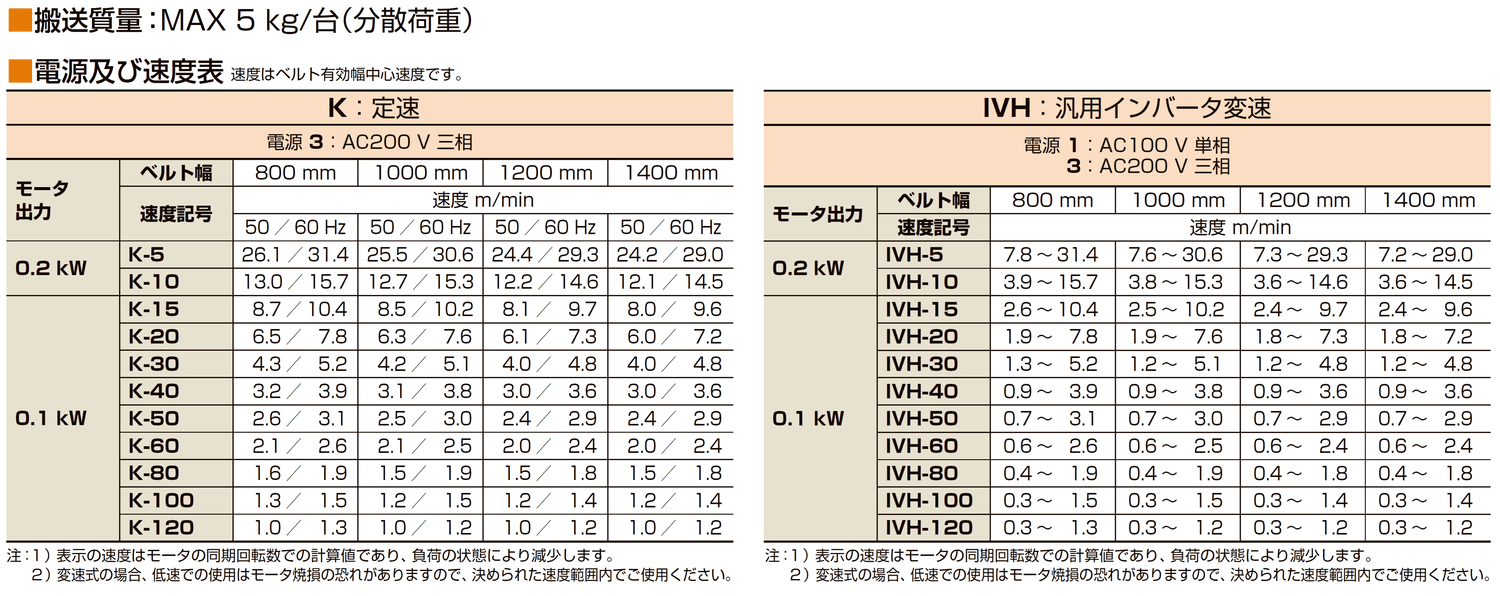

仕様
