ベルトコンベヤの跳ね上げ

課題

コンベヤラインの途中に、作業者が行き来するための通路を確保します。常時通路を設けるためにコンベヤを分割すると、搬送ラインの構成が複雑になる場合があります。そのため、通常時は搬送ラインとして使用しながら、必要なときだけ通路を開放できる構成が求められていました。

解決策

ベルトコンベヤの一部に、手動で持ち上げられる跳ね上げ機構を設けました。

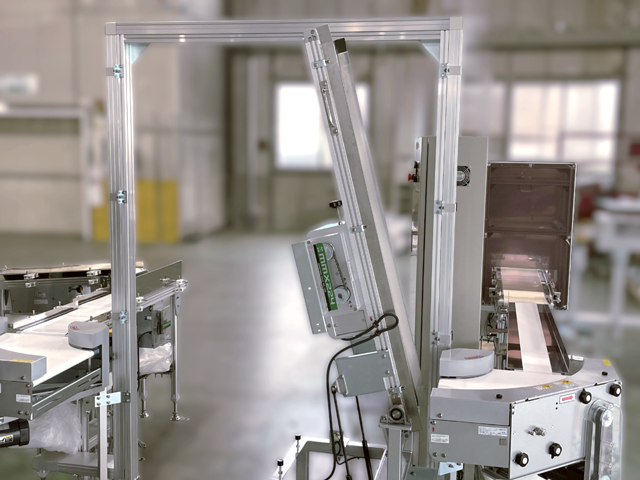

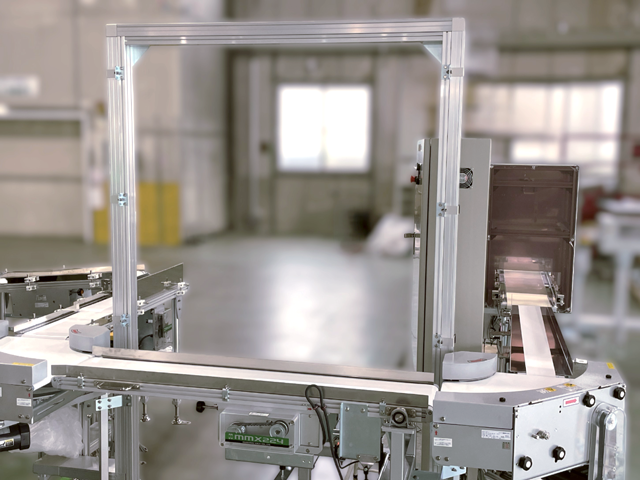

通路を使用するときはコンベヤを跳ね上げ、使用後は元の位置へ戻すことで、搬送ラインと作業者の動線を両立します。跳ね上げ部にはガスダンパーを取り付けています。持ち上げる際の負担を軽減するとともに、下ろす際にコンベヤが自重で急に落下するのを抑えます。

必要なときだけ通路を確保できるため、限られた設置スペースを活用しながらコンベヤラインを構成できます。

ベース機種

小型原動ベルトコンベヤ「MMX224」をベースに、跳ね上げ用の回転軸とガスダンパーを組み合わせた特別仕様です。
コンベヤの一部を手動で跳ね上げることで、必要なときだけ作業者の通路を確保します。
