緊急遮断装置対応コンベヤ②

課題

防火シャッターが設置された区画をまたいで、コンベヤラインを構成する必要がありました。

通常時はシャッターの閉鎖位置までコンベヤが張り出しているため、そのままでは火災発生時にシャッターの降下を妨げる可能性があります。そのため、平常時は搬送ラインとして使用でき、緊急時にはシャッターを閉鎖するための空間を確保できる構成が求められていました。

解決策

コンベヤ先端部を折り曲げて退避できる機構を採用しました。

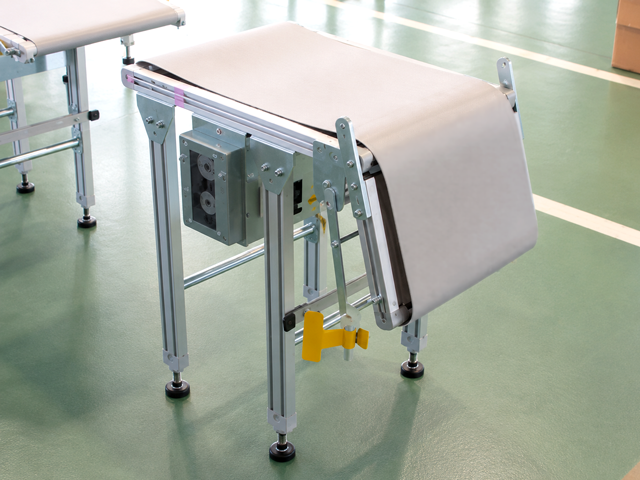

防火シャッターがコンベヤのフック部に接触すると、先端部が下方へ折れ曲がり、シャッターが降下するための空間を確保します。また、この動作に合わせてコンベヤを自動停止します。これにより、通常時の搬送と、緊急時に防火シャッターを閉鎖するための動作を両立します。

ベース機種

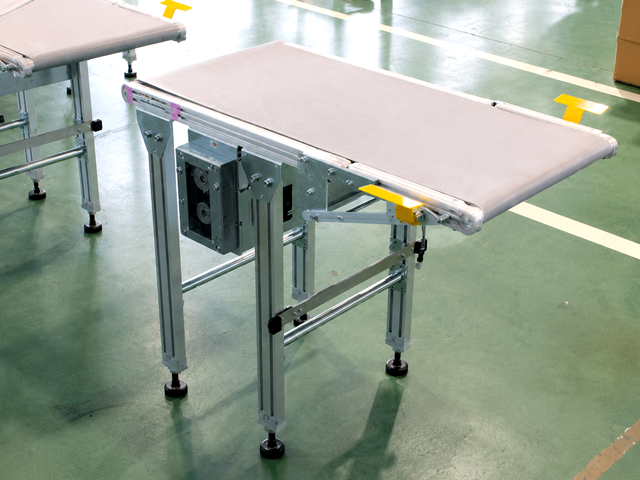

高速・24時間運転対応のベルトコンベヤ「MMX224」をベースに、シャッター接触時に先端部が折れ曲がる退避機構を組み合わせた特別仕様です。
