ベルトコンベヤの蛇行調整
テークアップボルトによる調整
原動部の位置調整
当社の代表する軽量型ベルトコンベヤ、MMX2型のテークアップボルトによる蛇行調整の方法を解説します。
詳しい内容や安全上の注意に付きましては、必ず取扱説明書をご確認ください。
調整手順
STEP1
テールローラブラケット四隅にあるセットネジの状態を確認します。ネジが奥に入りすぎている場合は、ブラケット上面とネジ頭部が平ら（面一）になるよう調整してください。
STEP2
ベルトが左側に寄っている場合は、右側のテークアップボルトで調整を行います。（寄っている側の反対側で調整）

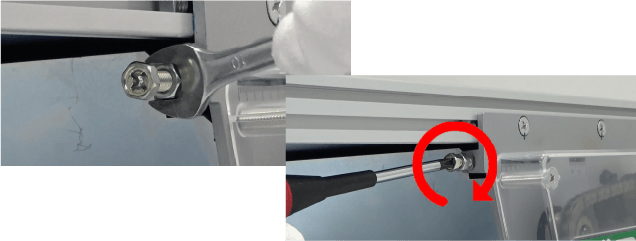

STEP3
テークアップボルトを固定しているナットを緩め、ボルト頭部を時計回りに約180度回します。
※一度に回しすぎると逆方向に蛇行するおそれがあるため、少しずつ回し、様子を見てください。

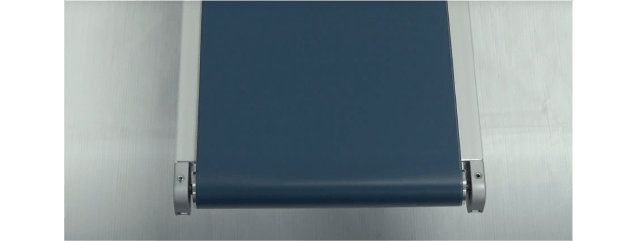

STEP4
ベルトの走行状態を確認し、必要に応じて再調整を行います。

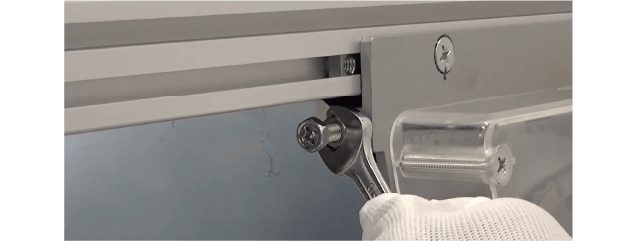

STEP5
ベルトが中央に戻ったら、ナットを締め直してボルトを固定します。

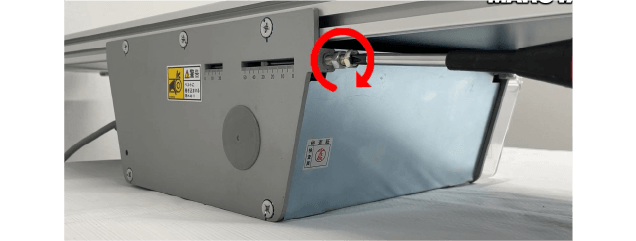

STEP6
逆方向への蛇行が起きた場合は、反対側のテークアップボルトで同様に調整してください。
テールローラによる調整
ブラケットで位置調整
当社の代表する軽量型ベルトコンベヤ、MMX2型のテールローラによる蛇行調整の方法を解説します。
詳しい内容や安全上の注意に付きましては、必ず取扱説明書をご確認ください。
調整手順

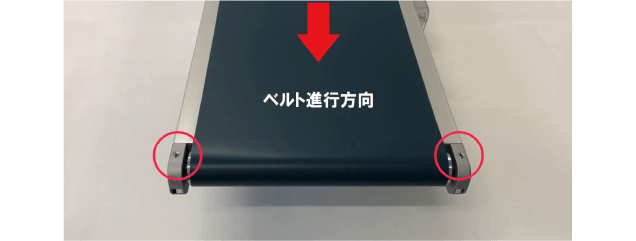

STEP1
ベルト進行方向の下流側のテールローラブラケットで調整を行います。（各ブラケットにはセットネジが入っています。）
STEP2
ベルトが左側に寄っている場合は、右側のセットネジを左方向（反時計回り）に約180度回し、様子を見ます。

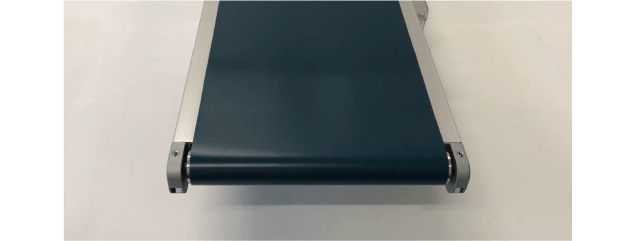

STEP3
少しずつ回しながら、ベルトの挙動を確認してください。大きく回すと行き過ぎる恐れがあります。ベルトが中央に戻ったら作業完了です。

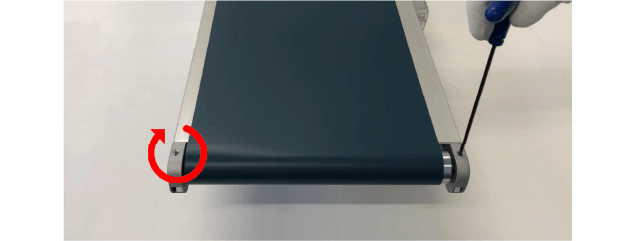

STEP4
状況によっては、寄っている側のセットネジを右方向（時計回り）に回して調整することも可能です。
