「はこぶ」の極意【分岐】

生産ラインにおける「分岐」は、搬送物を適切なルートに振り分け、効率的に流すために不可欠な要素です。例えば、以下のような場面で分岐が活用されます

・製品の良否判定後、合格品と不合格品を分ける
・上流工程と下流工程の能力差を調整し、全体生産量を保持する
・異なる製品が混流したラインを、単一製品のラインごとに振り分ける

「分岐」が適切に行われないと、搬送物の滞留や混乱が発生し、生産効率の低下を招きます。また、限られたスペース内での最適なライン構築には、適切な分岐を行うことが重要です。

其の壱

其の弐

スラット式コンベヤでの分岐

連続して配置したパイプ間を幅方向にスライド可能なスラットを設け、スラット上に載った搬送物を２方向～５方向に振り分けるコンベヤです。マルヤス機械独自の機構を採用しており、機体及び搬送物の破損によるトラブルを大幅に抑制できます。

使用機器

スライド式振分コンベヤ防水タイプ「SLS-WA」

スラット上に載った搬送物を高速で2方向〜最大5方向に振分けます。 最高能力350個/分の振分けが可能です。

色判別分岐

上流側のカメラで搬送物の色彩を検知し、2方向に分岐させます。分岐部はベルトコンベヤを使用しているため、搬送物の引っ掛かりを抑え、安定した分岐が可能です。

使用機器

マグネット駆動短機長コンベヤ プチベヤ「GSL」

マルヤス独自のマグネットドライブにより、小型・シンプルで高効率な搬送を実現したコンベヤです。

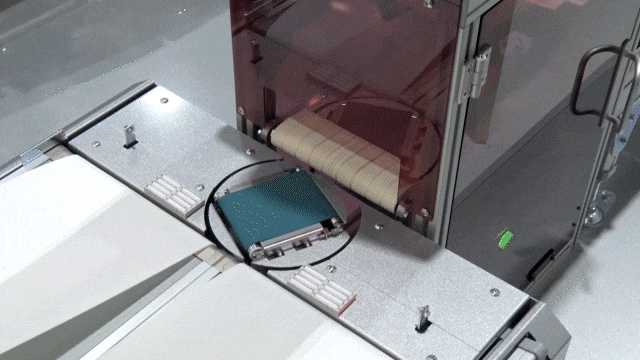

ローラ式分岐

コンベヤ入口部にある旋回コンベヤが左右に回転し、搬送物を１列から２列または多列に振分けます。マグネット駆動によりメンテナンスフリーでハイスピード、且つ低騒音搬送を実現しました。タイプは標準タイプ・大型タイプ・多列タイプの３タイプから選定可能です。

使用機器

2方向振分けローラコンベヤ「G2LS-H（特注）」

搬送物を効率よく振分けるローララインセレクタ。洗練された３タイプで高能力対応が可能に。

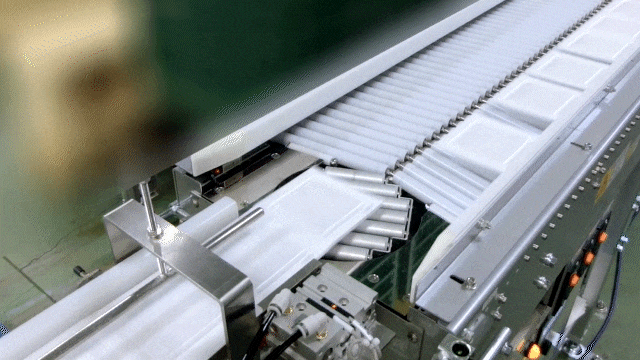

タッチ式分岐

搬送物をやさしく掻き出すように誘導するタイプの振分け装置です。検査工程後のNG品排出や、下流側への供給量調整の能力分散などにお使いいただけます。2方向振分けで最大400個/分の能力が可能です。

使用機器

タッチ式振分コンベヤユニット「TLS」

2方向振分で最大400個/分の能力を可能にしたマルヤスの新振分装置。 搬送物を優しくタッチして誘導する方式。

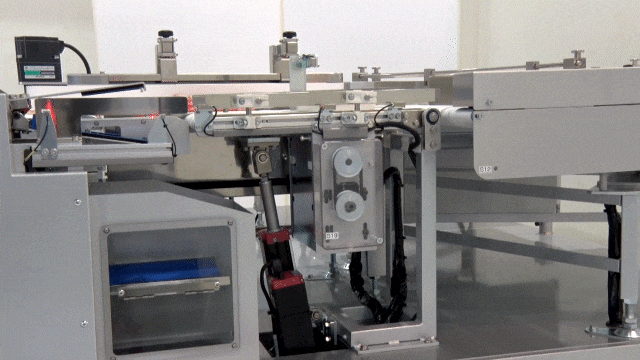

上下排出分岐（スイング機構）

短機長コンベヤにスイング機構を設け、検査工程後のNG品排出やコンベヤラインの切り替えに対応した分岐です。電動シリンダを使用することで、エア源のない工場でも設置が可能です。

使用機器

スタンダード＆ロングセラーベルトコンベヤ　小型原動（SD2）タイプ「MMX2-SD2」

ミニコンベヤのロングセラー機種です。小型の原動部により短機長に対応し、各種アタッチメントの組み合わせで幅広い搬送に対応します。

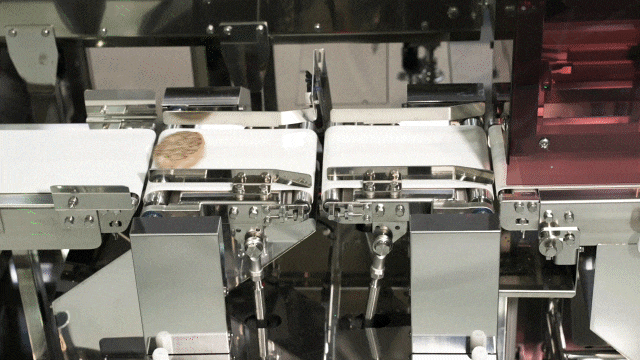

上下排出分岐（画像処理連動）

上流の画像処理装置からの信号を受け取り、搬送物を上下に排出させる分岐です。短機長コンベヤを上下別々にスイングさせることで、ストロークを抑えつつ、高能力での分岐が可能です。

使用機器

マグネット駆動短機長コンベヤ プチベヤ「GSL」

マルヤス機械独自のマグネットドライブにより、小型・シンプルで高効率な搬送を実現したコンベヤです。

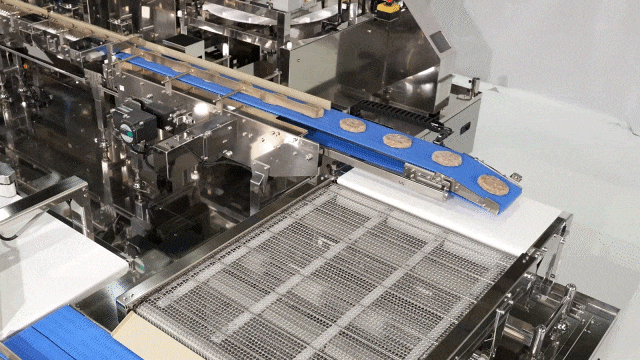

自動伸縮コンベヤによる多列分岐

コンベヤの先端を伸縮させ、1列で流れてくる搬送物を横へ複数列にさせたり、NG品の払い出しなど多彩な搬送ニーズにお応えします。当社独自の「オートテンション機構」を採用し、蛇行調整・洗浄・清掃・ベルト交換の手間を大幅に軽減させることができます。

使用機器

自動伸縮シャトルコンベヤ「SHT」

縦搬送を横搬送へと搬送形態の切替え、1ラインを複数ラインへの切替え、NG品の払い出し等多彩な搬送ニーズにお応えできるシャトルコンベヤです。 オートテンション機構採用のため、蛇行調整・洗浄・清掃ベルト交換などの煩わしさを大幅に軽減しています。

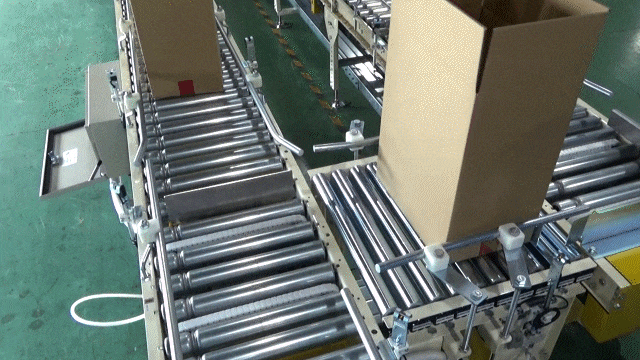

トランスファユニットによる直角移載分岐

スタンダードタイプのローラコンベヤ「MCD-50」に、分岐用にプラチェーンを使った直角移載機「トランスファユニット」を実装しています。主に段ボールなどの搬送物の分岐に使われます。

使用機器

丸ベルト駆動アキュームローラコンベヤ「MCD-50」

丸ベルトを動力伝達に用いたスタンダードタイプです。各種ユニットも豊富で多彩なレイアウトに対応できます。

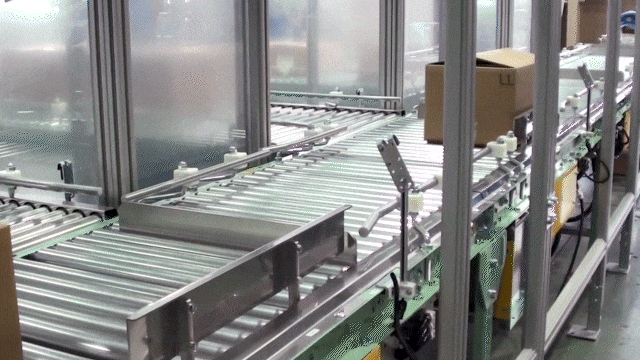

プッシャによる直角移載分岐

段ボールに貼付されたバーコードを読み取り、複数の分岐点で搬送物を分岐させます。直角移載用のプッシャ装置にロッドレスシリンダを採用することで、省スペースでの分岐が可能です。

使用機器

チェーン駆動 アキュームローラコンベヤ「MCC8」

チェーン駆動のアキューム機能により、搬送物を適切に間隔制御しながら安定した搬送が可能なローラコンベヤです。

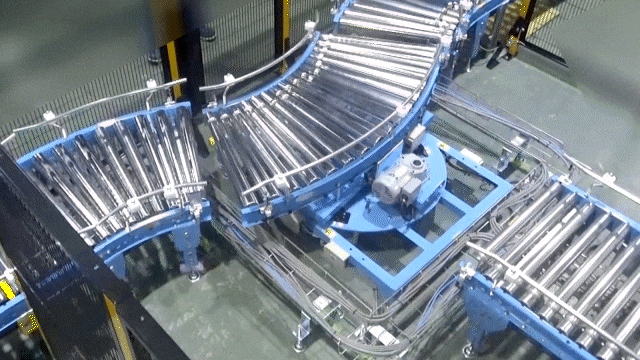

3方向切替分岐（旋回カーブ）

60°のローラカーブコンベヤを回転させ、3方向への進行方向の切替えを行う分岐です。搬送物のストックラインへの出し入れやラインの切替えなど、レイアウトの自由度を高めることが可能です。

使用機器

丸ベルト駆動アキュームローラコンベヤ「MCD-50（特注）」

ラインの柔軟性向上

・製品の種類や工程に応じてラインを分け、効率的な搬送が可能
・合流との組み合わせで、ライン変更をスムーズに対応可能

生産効率の向上

・上流工程と下流工程の能力差を調整し、ライン全体の生産能力を最適化
・不良品検査や包装などの工程を、分岐後の複数ラインで並行処理が可能

マルヤス機械では、多様な分岐ニーズに対応するコンベヤソリューションを提供しています。ラインの特性や搬送物の条件に合わせ、最適な方式を選択することが、生産効率の向上につながります。
適切な分岐技術を導入し、よりスムーズで効率的な生産ラインを構築しましょう！
