コンベヤベルトの張力の重要性と管理のポイントをプロが解説
コンベヤを運用する現場で、「どのくらいベルトを張るのが正解なのか？」「張りすぎると負荷がかかるし、緩いと滑るし」と悩んだことはありませんか？
コンベヤベルトの張力（テンション）管理は、装置の寿命・搬送の安定性、現場の安全に関わる重要な要素です。
本記事では、コンベヤベルトの張力管理について、基礎知識から調整の考え方まで解説します。
なぜ張力管理が重要なのか？
ベルトの張り具合（張力）が適切でないと、単なる搬送トラブルに留まらず、生産ライン全体の品質やコストにも影響を及ぼします。管理を徹底すべき理由は、大きく分けて以下の4つの観点に集約されます。
スリップの防止のため
張力が不足すると、駆動ローラとベルトの間でスリップが発生します。これにより、設計通りの搬送スピードが出ず、生産性の低下につながります。また、起動や停止の際にベルトが滑りやすくなり、搬送物のずれや落下といったトラブルが発生する可能性も高まります。
蛇行（ベルトの片寄り）の抑制のため
ベルトが緩んでいると、ワークの載り方やわずかな外力の影響を受けやすくなります。左右の張力バランスがわずかに崩れただけで、ベルトが片側に寄る「蛇行」が発生しやすくなります。蛇行が続くと、ベルトの端がフレームと接触し、損傷や摩耗の原因となります。
ランニングコスト削減のため
「ベルトを強く張れば安心」と考えがちですが、必要以上の張力は逆効果です。必要以上にベルトを強く張ると抵抗が増え、駆動モータに余分な負荷がかかります。その結果、消費電力が増え、ランニングコストの上昇につながります。
部品寿命の延長と故障防止のため
不適切な張力は、コンベヤを構成する各部品の寿命を著しく縮めてしまいます。一例を下記にあげます。
- ベルト：繰り返しの負荷による劣化や、過度な張力による早期破損。
- ベアリング（軸受）：過剰なラジアル荷重（軸に対して垂直にかかる力）により、異音や焼き付きなどが発生。
- ローラ：軸に過度な負荷がかかり、回転不良や異常摩耗につながる。
張力管理のポイント
ここでは、張力管理の目安や点検のタイミングについてのポイントを解説します。
適正張力の考え方｜目安はベルトの伸び量で
適正な張力は厳密には、搬送物の条件や使用環境などによって異なります。しかし、個別の適正張力値を現場で算出し、数値として測定・管理するのは困難です。そのため多くの現場では、ベルトの伸び量をひとつの目安としています。

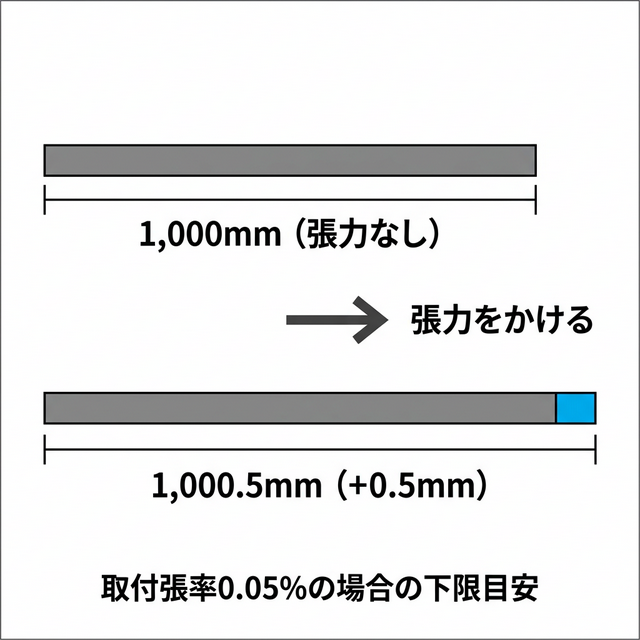

具体的には、ベルトメーカーの規定が「最小取付張率：0.05％」を示している場合はベルト全長1,000mmあたり約0.5mm程度の伸び量（下限目安）に相当します。ただし、この数値どおりに厳密な調整を行うことを求めるものではありません。
実際の調整では、テークアップボルトによりプーリ間距離を少しずつ広げながら張り具合を確認し、最大搬送負荷時においても駆動部でスリップが発生せず、安定して搬送できている状態を基準に、張りすぎにならない範囲で微調整を行うことが一般的です。
メンテナンスのタイミングについて
トラブルを未然に防ぐため、以下のタイミングでの確認を習慣化しましょう。
- 日常点検: 毎日の稼働前点検での確認を推奨します。
- 導入直後の「初期伸び」対策: ベルトは新品時ほどよく伸びるという特性があります。稼働開始から数日間は頻繁に伸びが発生するため、導入直後は特にこまめな再点検と再調整が不可欠です。これを怠ると、早期のスリップや蛇行の原因となります。
張力異常のサイン
数値だけでなく、装置が発する「音」や「動き」の変化に注目することが重要です。以下の症状は、張力調整が必要な合図です。
- 起動時の異音： 「キュルキュル」という高い音は、駆動ローラでスリップが起きている可能性があります。
- ベルトのバタつき： 戻り側でベルトが大きく波打っている場合、張力不足の可能性があります。
- 蛇行： 昨日まで安定していたベルトが急に片側に寄り始めた場合、張力の変化によって外力の影響を受けやすくなっていることが考えられます。
張力調整の方法について
ここでは、小型〜中型コンベヤを中心に広く採用されている「テークアップボルト方式」の調整手順を解説します。
安全確保と清掃
作業前に必ず電源を切り、周囲の安全を確認します。プーリ（ローラ）やベルトの裏側にゴミが挟まっていると、部分的に張力が変わってしまい、どれだけ調整しても蛇行が治まりません。まずは周辺を綺麗に清掃することから始めます。

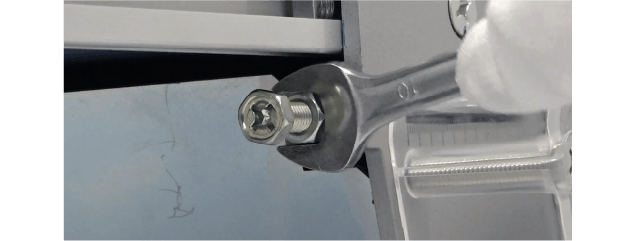

ロックナットを緩める
テールプーリ（従動側）の両サイドにある調整ネジには、振動による緩みを防ぐための「ロックナット」が付いています。これをスパナやレンチで緩め、調整ネジが動く状態にします。

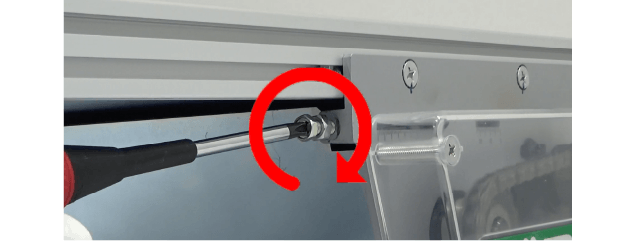

テークアップボルト（調整ボルト）を回す
左右均等にテークアップボルトを回して、ローラをベルトを張る方向へ移動させます。一気に締めず、「左右1回転ずつ」のように交互に調整します。
走行確認
低速でベルトを走らせ、蛇行（左右へのズレ）がないか確認します。ベルトが左側に寄っている場合は、右側のテークアップボルトで調整します。
注意点として、張力調整と「蛇行調整」は密接に関係しています。片側だけを強く張りすぎると、ベルトは反対側へ逃げようとします。調整ネジを回した後は、必ずベルトを数周させて挙動が安定するのを待ってから、次の調整を行いましょう。
ロックナットの固定
張り具合の確認と蛇行が生じないことが確認出来たら、最後にロックナットをしっかり締め付けて固定します。
参考｜その他の張力調整方式
テークアップボルト方式以外にも、用途や規模に応じて自動で張力を管理する仕組みが採用されています。当社で用いられる代表的な2つの方式について、それぞれの特徴と強みを解説します。

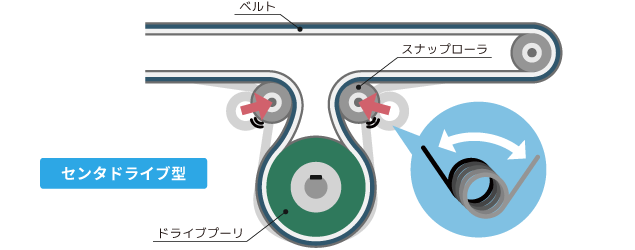

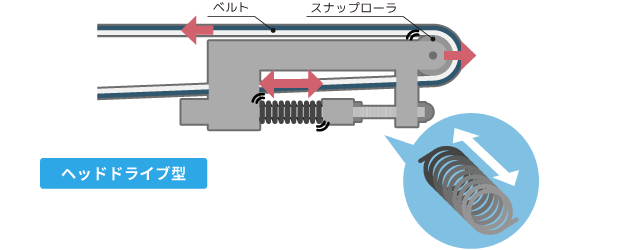

① スプリング式
バネ（スプリング）の反発力を利用して、ベルトの張力を維持・補正する方式です。バネがベルトの初期伸びや一時的な伸縮をしなやかに吸収するため、日常的な調整の手間を大幅に削減できます。また、張力を一定に保つことでベルトが外力の影響を受けにくくなり、蛇行の抑制にも大きな効果を発揮します。中小型のコンベヤを中心に、メンテナンスの省力化や安定稼働（蛇行防止）を優先したい現場で広く導入されています。

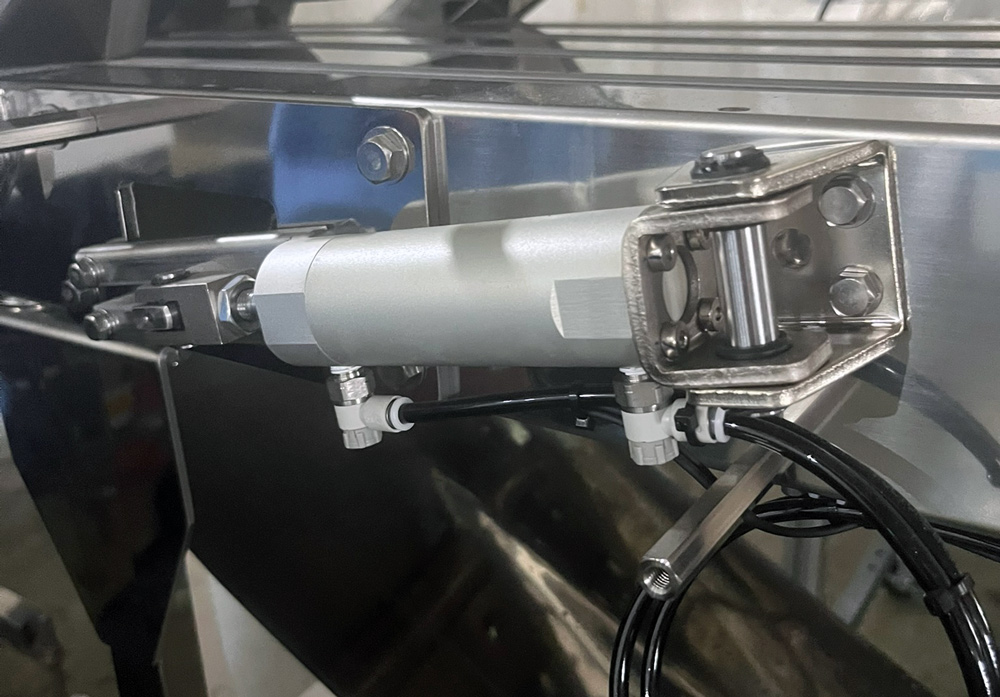

② 加圧式（油圧・空気圧）
油圧や空気圧シリンダを用いて、プーリを押し出すことで張力をかける方式です。 シリンダの圧力を調整することで、張力の値を精密にコントロールできます。また、起動時など負荷が大きい場面では張力を強めるといった制御も可能で、自動化ラインにも適しています。
主な用途は、重負荷がかかる産業用ラインや、運転状況に応じて張力調整が必要な設備などです。
最後に｜適切な張力で安全な運用を
ベルトの張力管理は、装置の重要な管理項目です。張りすぎれば、機械に過大な負荷がかかり、緩すぎれば生産効率が低下します。適切な張力を保つことで、突発的な故障の防止やベルト寿命の延長につながります。まずは日常の点検で「いつもと違う音や動き」がないか観察することから始めてみてください。
弊社ではベルトコンベヤをはじめとする、さまざまな搬送設備の設計・施工からメンテナンスまでをトータルでサポートしております。搬送効率の向上やメンテナンスでお困りの際は、まずはお気軽にお問い合わせください。
