MRT/JRT
テーパカーブフリーローラコンベヤ
- 目安搬送質量
- 50 kg/ローラ1本当り
- 呼び幅
- 300～800 mm
- 角度
- 30°、45°、60°、90°
- テーパローラ (小径)
- φ42.7 mm
MRT / JRT
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
MRT / JRT
- 本体組立図：MRT-42 内R900 角度90°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度60°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度45°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度30°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度90°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度60°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度45°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度30°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度90°呼びローラP=100
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度60°呼びローラP=100
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度45°呼びローラP=100
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R900 角度30°呼びローラP=100
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42-H 内R900 角度90°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度60°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度45°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度30°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度90°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度60°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度45°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度30°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度90°呼びローラP=100
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度60°呼びローラP=100
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度45°呼びローラP=100
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R900 角度30°呼びローラP=100
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42 内R900 角度90°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度60°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度45°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度30°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度90°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度60°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度45°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度30°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度90°呼びローラP=100
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度60°呼びローラP=100
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度45°呼びローラP=100
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R900 角度30°呼びローラP=100
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42-H 内R900 角度90°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度60°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度45°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度30°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度90°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度60°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度45°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度30°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度90°呼びローラP=100
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度60°呼びローラP=100
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度45°呼びローラP=100
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R900 角度30°呼びローラP=100
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42 内R500 角度90°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R500 角度60°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R500 角度45°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R500 角度30°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R500 角度90°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R500 角度60°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R500 角度45°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42 内R500 角度30°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：MRT-42-H 内R500 角度90°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R500 角度60°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R500 角度45°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R500 角度30°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R500 角度90°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R500 角度60°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R500 角度45°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：MRT-42-H 内R500 角度30°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42 内R500 角度90°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R500 角度60°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R500 角度45°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R500 角度30°呼びローラP=50
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R500 角度90°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R500 角度60°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R500 角度45°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42 内R500 角度30°呼びローラP=75
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：JRT-42-H 内R500 角度90°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R500 角度60°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R500 角度45°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R500 角度30°呼びローラP=50
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R500 角度90°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R500 角度60°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R500 角度45°呼びローラP=75
-
- 図面
-
- 2D-CAD
- 本体組立図：JRT-42-H 内R500 角度30°呼びローラP=75
-
- 図面
-
- 2D-CAD
MRT / JRT

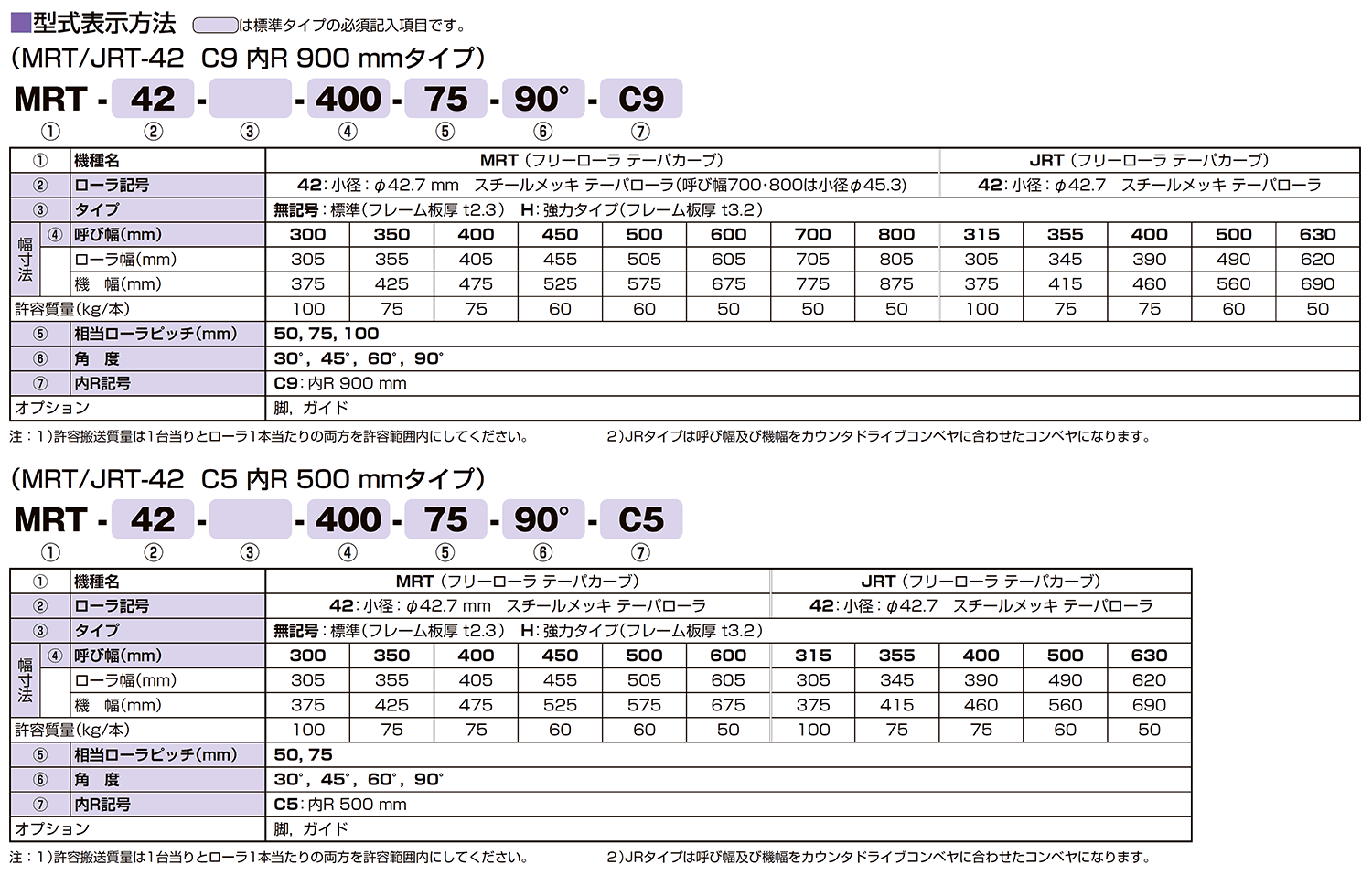

型式表示方法
■は標準タイプの必須記入事項です。

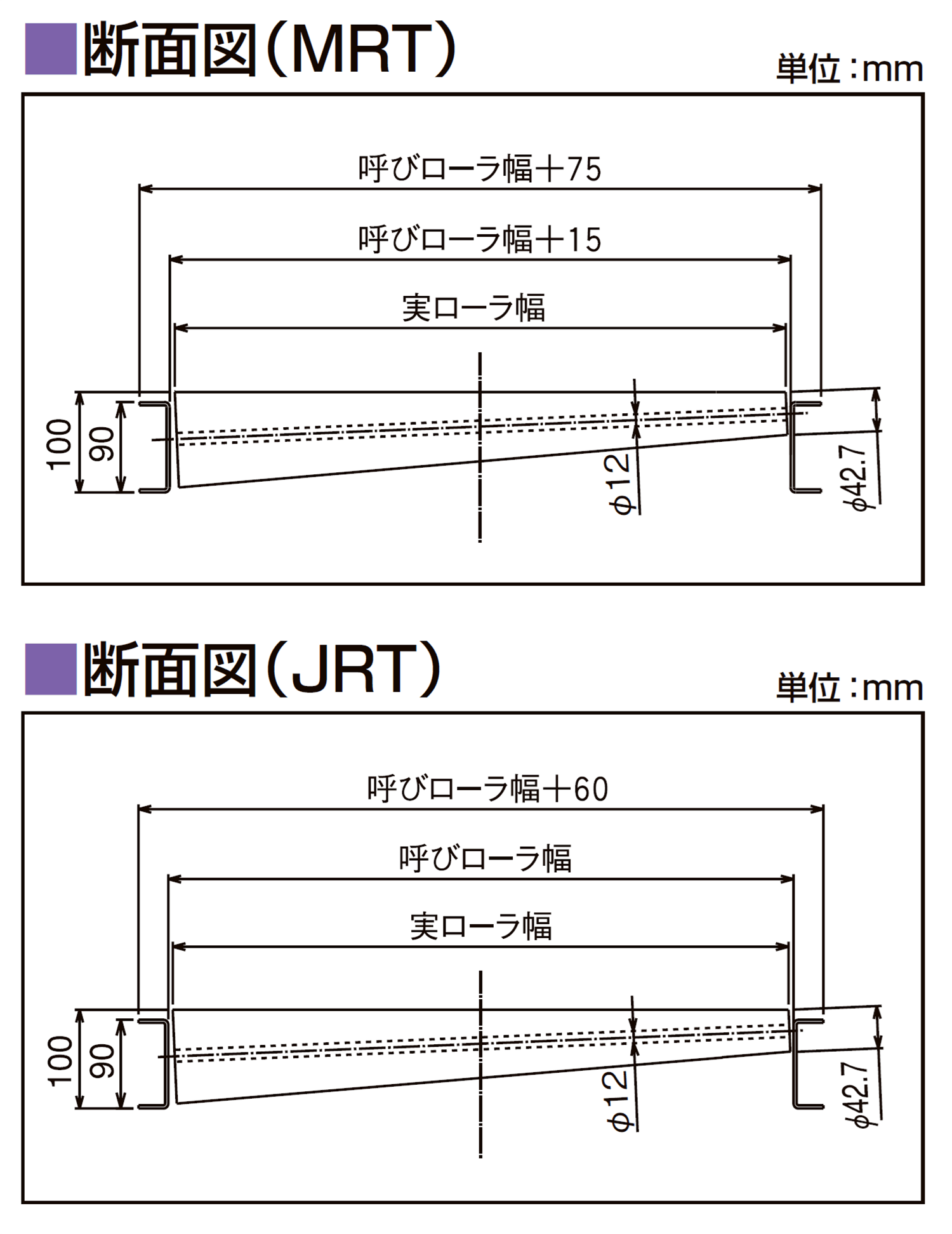

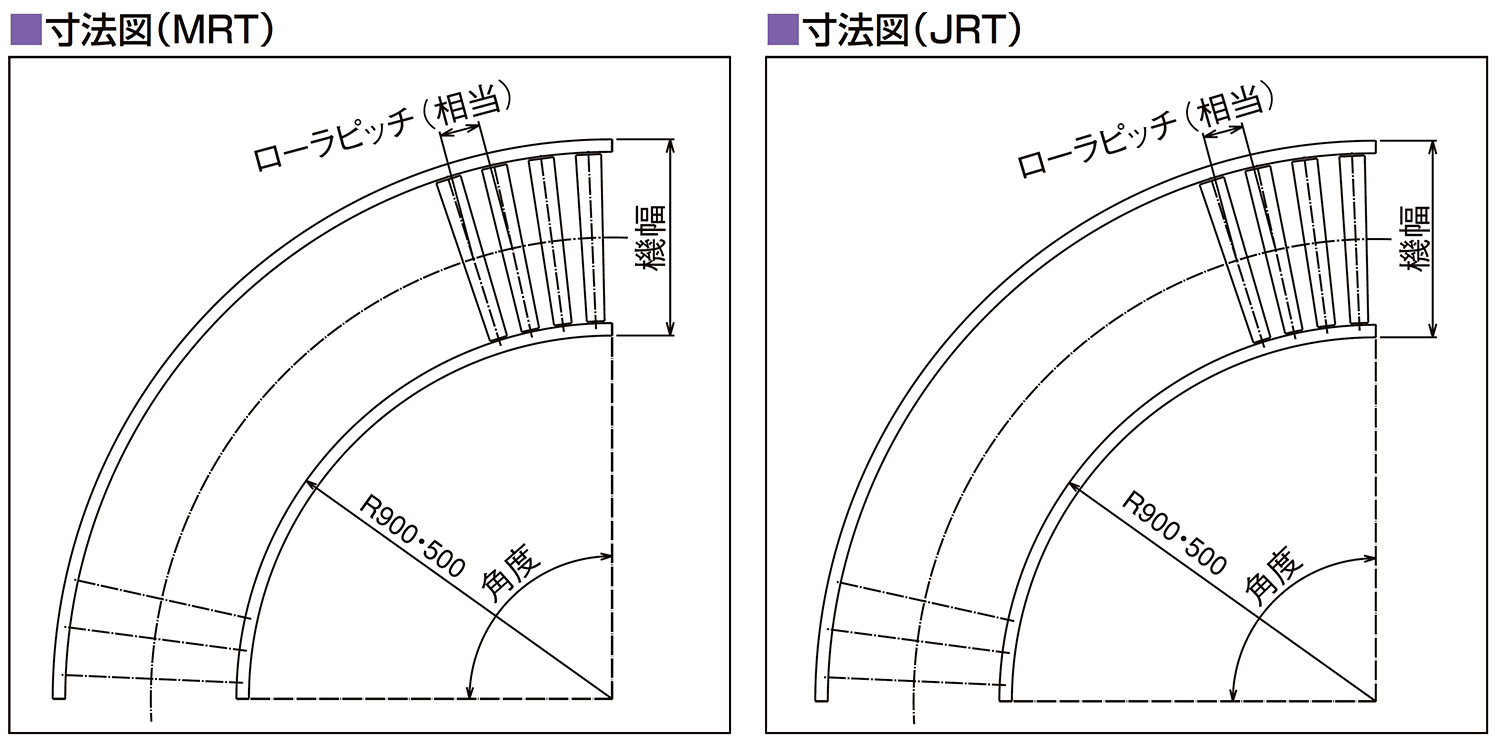

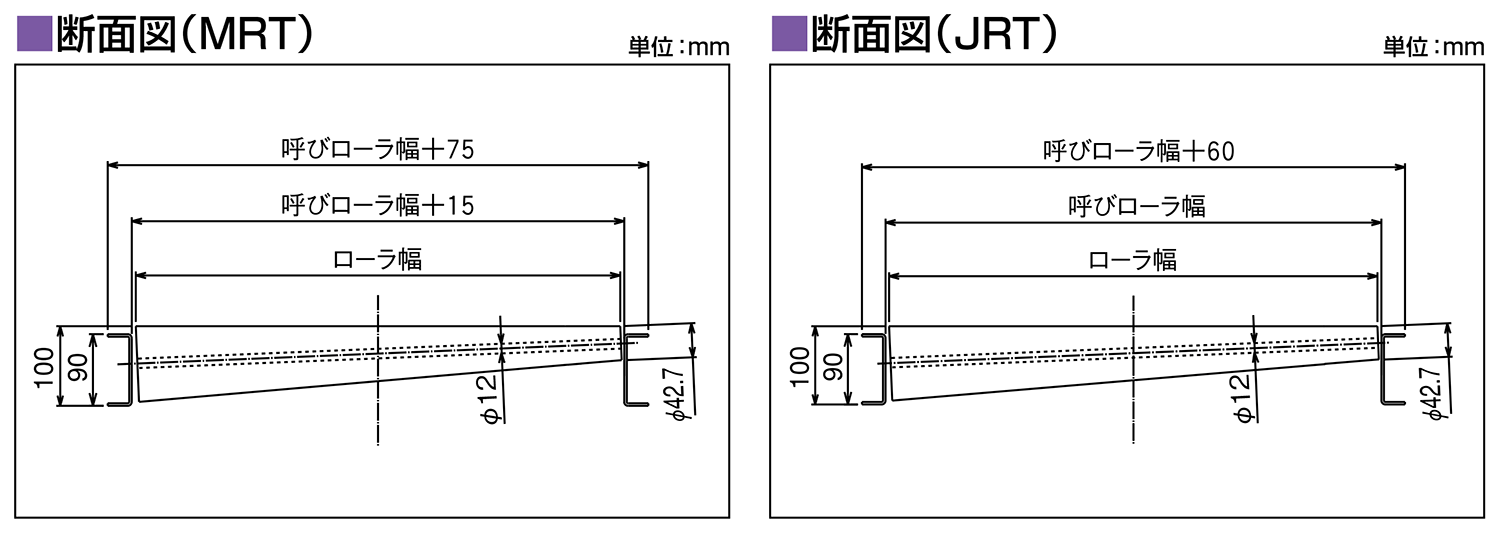

仕様
