MCD-42
丸ベルト駆動アキュームローラコンベヤ
- 目安搬送質量
- 39 kg/m
- 呼び幅
- 315～630mm
- 機長 (ストレート)
- 60～300 cm
- 角度 (カーブ)
- 30°，45°，60°，90°
- ローラ径
- φ42.7 mm
MCD-42 ストレート
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

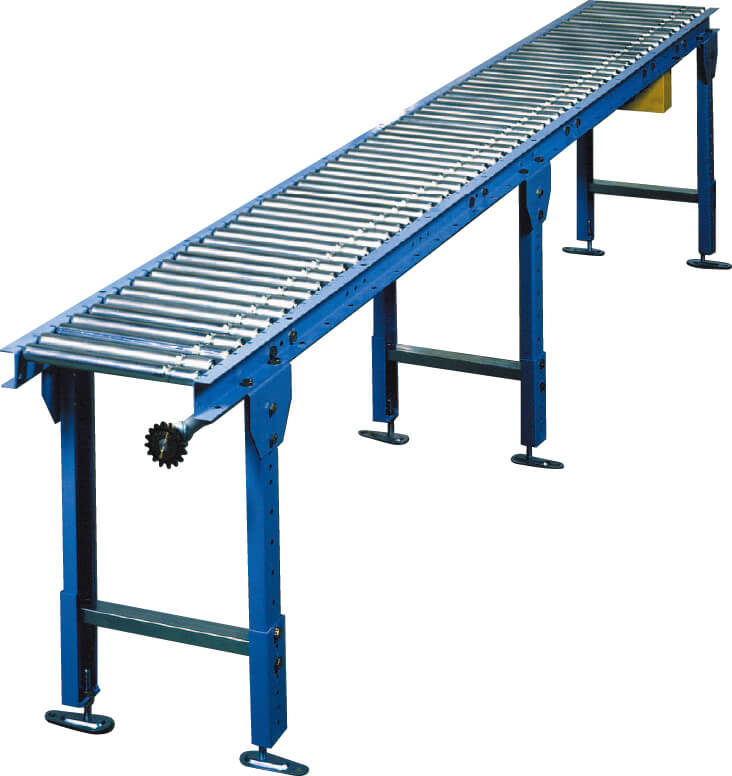

丸ベルトを駆動伝達に用いた、カウンタドライブ式アキュームローラコンベヤです。ローラピッチ50mmにより、長さ200mm程度の搬送物に対応します。
MCD-42 ストレート

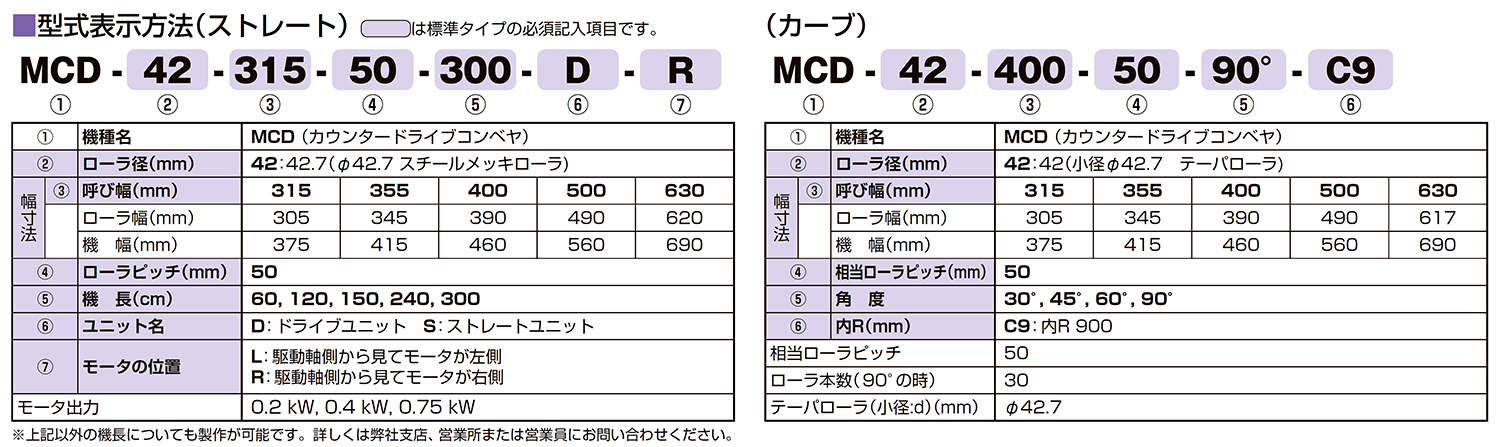

型式表示方法
■は標準タイプの必須記入事項です。

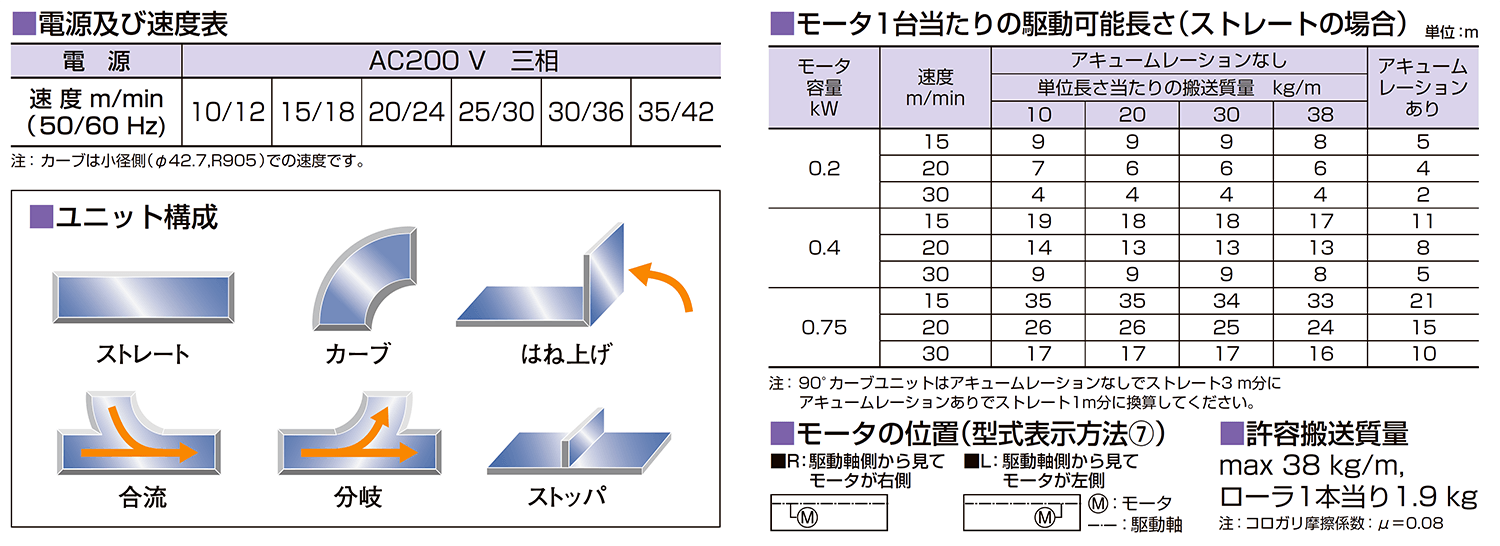

仕様
MCD-42 カーブ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
丸ベルト駆動のカーブローラコンベヤです。ローラピッチ50mmで長さ200mm程度の搬送物に対応し、30°・45°・60°・90°の角度から選択できます。
MCD-42 カーブ
- 本体組立図：90°内 R900カーブユニット 呼び幅 400 ～ 630 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：60°内 R900カーブユニット 呼び幅 400 ～ 630 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：45°内 R900カーブユニット 呼び幅 400 ～ 630 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：30°内 R900カーブユニット 呼び幅 400 ～ 630 mm
-
- 図面
-
- 2D-CAD
- 本体組立図：90°内 R900ドライブユニット 呼び幅 400 ～ 630 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：60°内 R900ドライブユニット 呼び幅 400 ～ 630 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：45°内 R900ドライブユニット 呼び幅 400 ～ 630 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：30°内 R900ドライブユニット 呼び幅 400 ～ 630 mm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- レイアウト図：90°内R900 呼び幅 315 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：90°内R900 呼び幅 355 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：90°内R900 呼び幅 400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：90°内R900 呼び幅 500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：90°内R900 呼び幅 630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：60°内R900 呼び幅 315 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：60°内R900 呼び幅 355 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：60°内R900 呼び幅 400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：60°内R900 呼び幅 500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：60°内R900 呼び幅 630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：45°内R900 呼び幅 315 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：45°内R900 呼び幅 355 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：45°内R900 呼び幅 400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：45°内R900 呼び幅 500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：45°内R900 呼び幅 630 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：30°内R900 呼び幅 315 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：30°内R900 呼び幅 355 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：30°内R900 呼び幅 400 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：30°内R900 呼び幅 500 mm
-
- 図面
-
- 2D-CAD
- レイアウト図：30°内R900 呼び幅 630 mm
-
- 図面
-
- 2D-CAD
MCD-42 カーブ
型式表示方法
■は標準タイプの必須記入事項です。
仕様
