MCC3H
チェーン駆動 ローラコンベヤス
- 目安搬送質量
- 76 kg/m
- 呼び幅
- 400～1000 mm
- 機長 (ストレート)
- 120～1000 cm
- 角度 (カーブ)
- 30°、45°、60°、90°
- ローラ径
- φ57 mm
MCC3H ストレート
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。

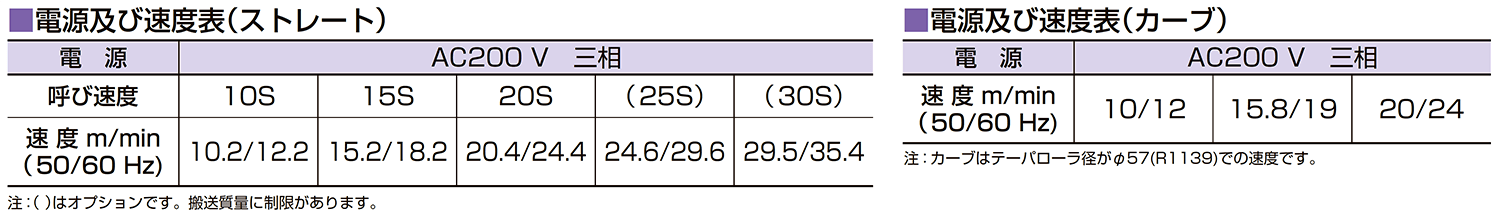

仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

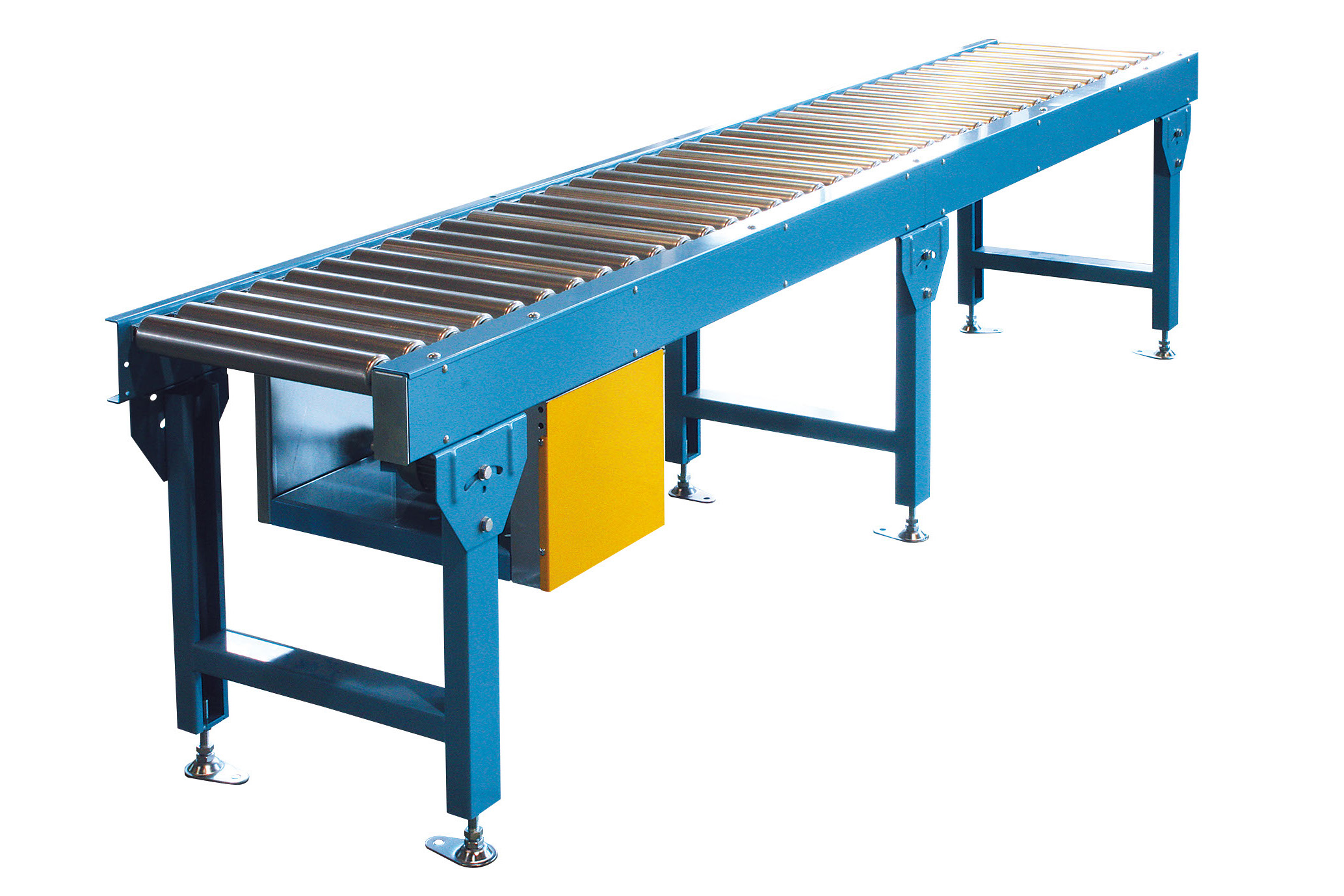

ローラのスプロケットにスチールを使用した強力タイプのチェーン駆動ローラコンベヤです。
MCC3H ストレート

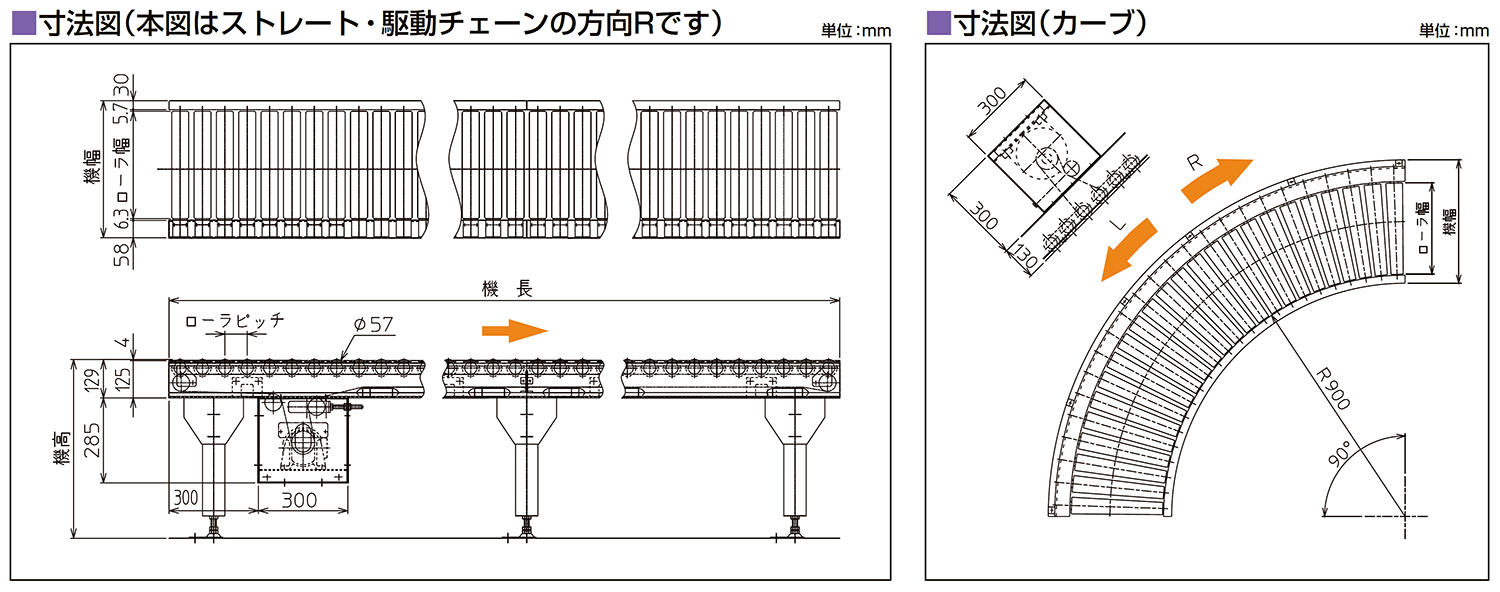

- 本体組立図：呼び幅400 mm～1000 mm、機長120 cm以上300 cm以下
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：呼び幅400 mm～1000 mm、機長300 cmを超え1000 cmまで
-
- 図面
-
- 2D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅400(ヘッドドライブ)、 呼びチェーンピッチ200)
-
- 図面
-
- 2D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅500 630(センタドライブ)、 呼びチェーンピッチ200)
-
- 図面
-
- 2D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅400(ヘッドドライブ)、 呼びチェーンピッチ300)
-
- 図面
-
- 2D-CAD
- トランスファ：オプション(F(浮上型) 呼び幅500 630(センタドライブ)、 呼びチェーンピッチ300)
-
- 図面
-
- 2D-CAD
MCC3H ストレート

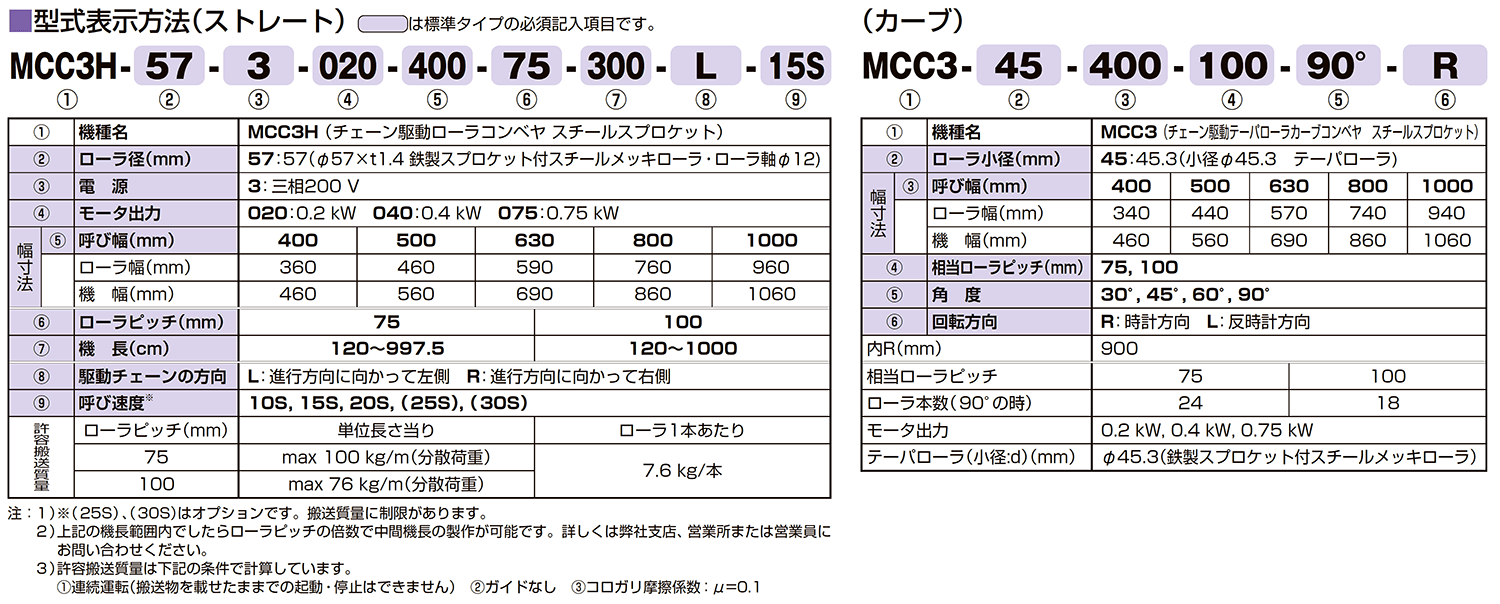

型式表示方法
■は標準タイプの必須記入事項です。
仕様
MCC3 カーブ
アイコンの説明
変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます
ローラのスプロケットにスチールを使用した強力タイプのチェーン駆動ローラコンベヤです。

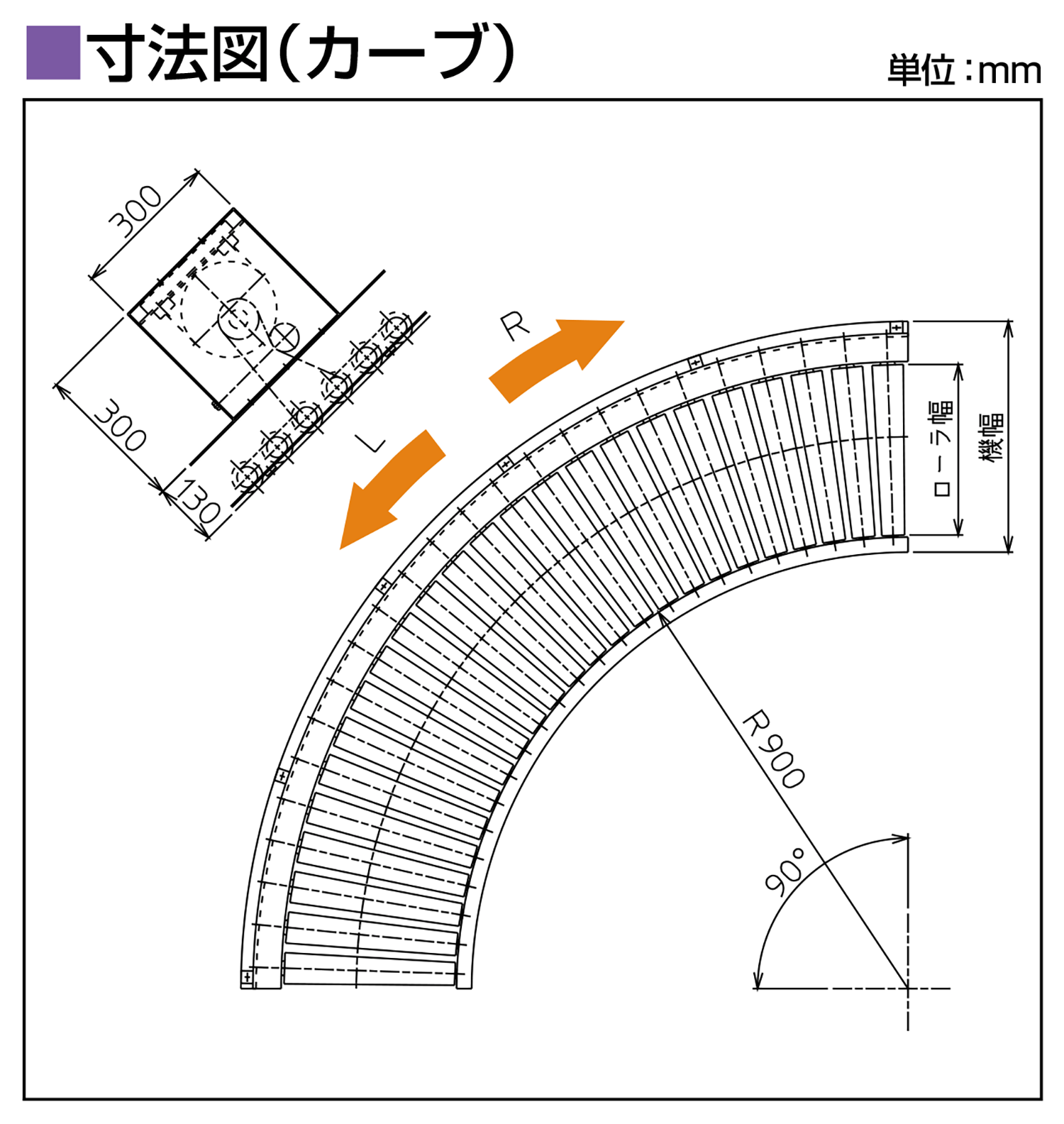

MCC3 カーブ
MCC3 カーブ

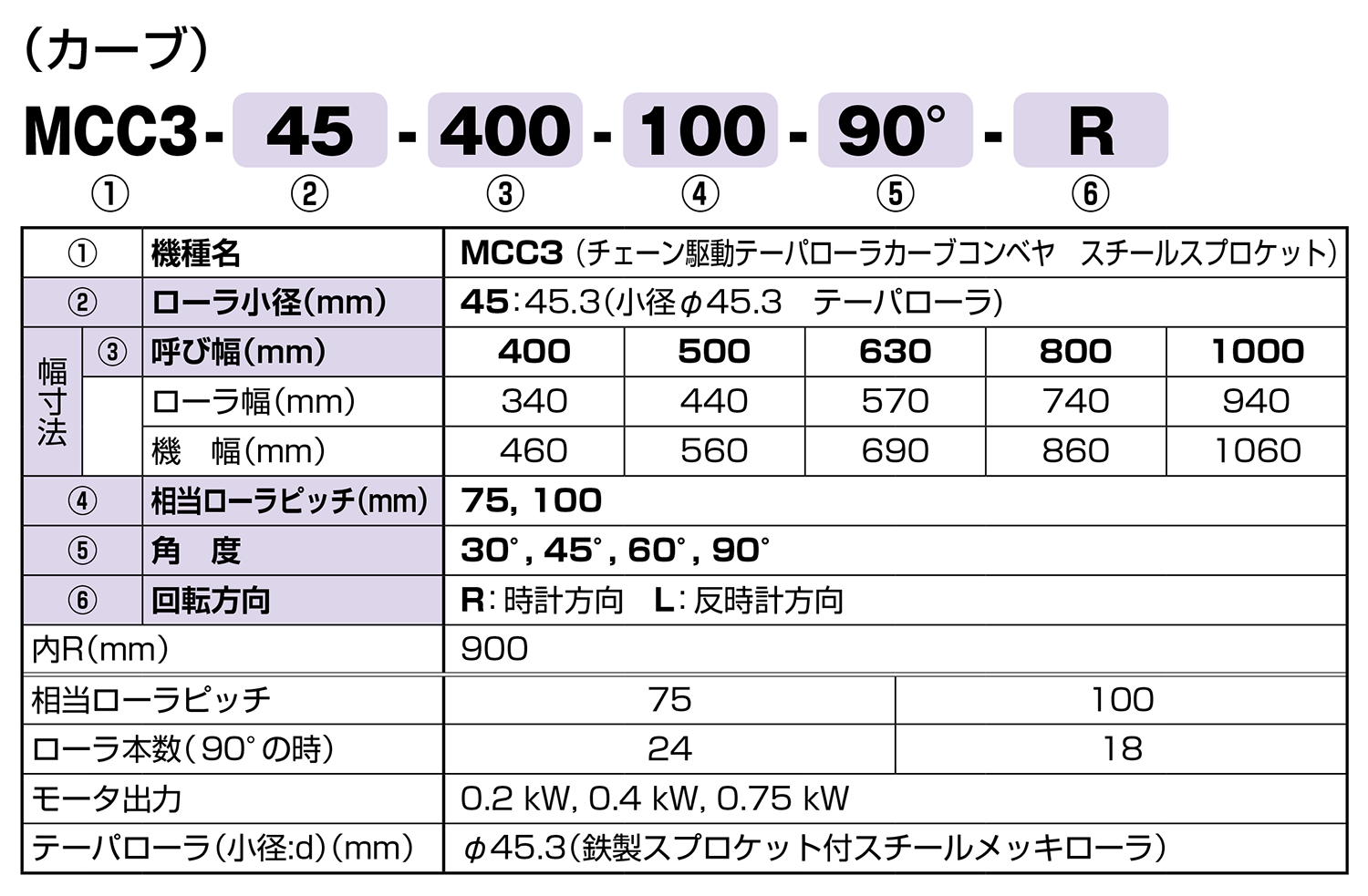

型式表示方法
■は標準タイプの必須記入事項です。

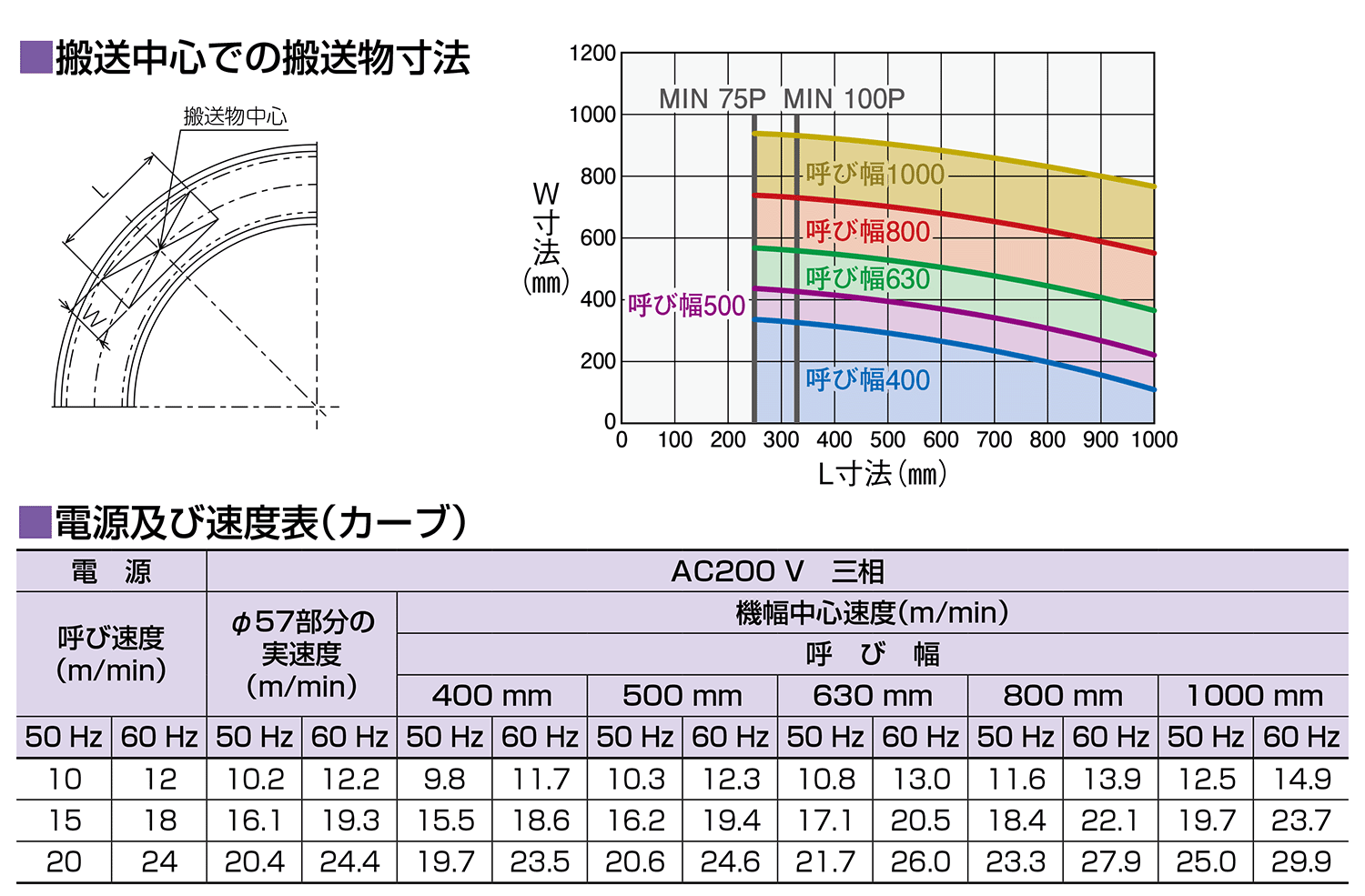

仕様
