GA20H
整列ローラコンベヤ
- 目安搬送質量
- 5 kg/m
- 呼び幅
- 400～600 mm
- 呼び機長
- 100～200 cm
- ローラ径･ピッチ
- φ20 mm･22P
GA20H
スチールフレーム
アイコンの説明

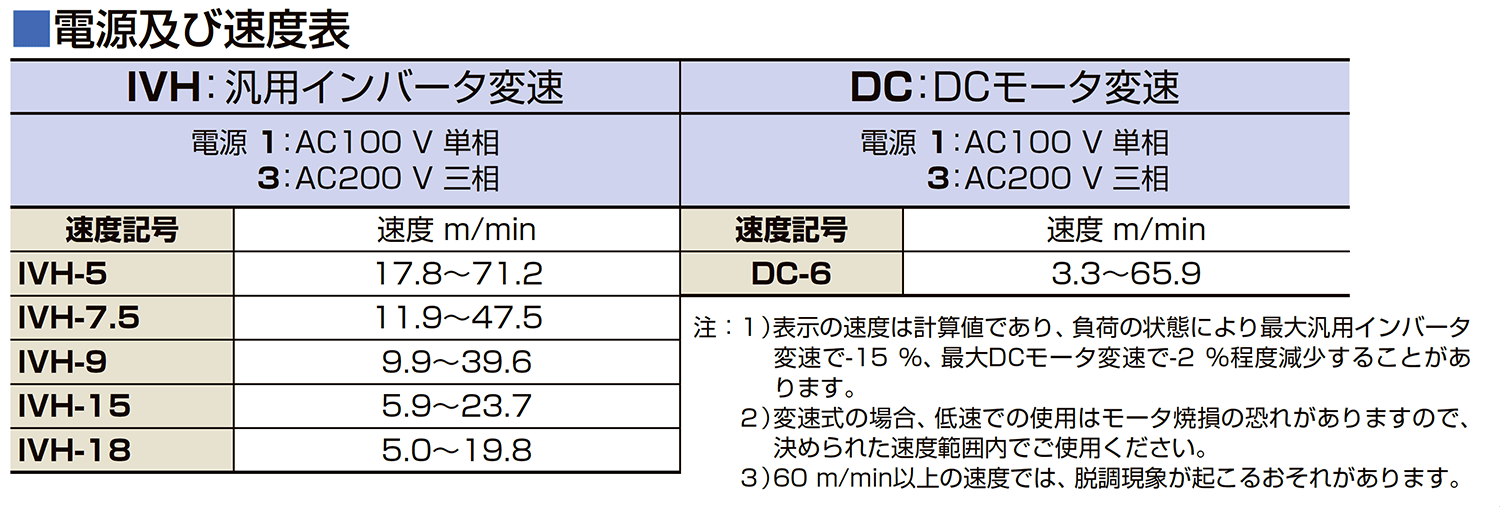

変速方式
-
-
スピコン変速
スピードコントローラを用いた変速です。
-
-
スピコンインバータ変速
スピコンインバータを用いた変速です。
-
-
汎用インバータ変速
スピコンインバータより細かな設定が可能です。
-
-
DCモータ変速
DCモータを用いた変速です。他の変速方法に比べて変速範囲が広く対応できます
各種機能
-
-
オートテンション
ベルトの伸縮に自動的に貼り具合を調節します。
-
-
ベルト緩め装置付き
工具なしでベルトを緩めることができます。
-
-
ベルト着脱
ベルトの取り外しが工具なしで簡単に行なえます。
仕様
-
-
SP仕様
食品等の搬送用にローラ等をステンレス材でまとめています。
-
-
2DCAD図公開
2DのCAD図をダウンロードいただけます。
-
-
3DCAD図公開
3DのCAD図をダウンロードいただけます。
保護等級・その他
-
-
IP 65／64
-
-
IP 55／64
-
-
省エネ商品
省エネ効果の高い商品です。
-
-
取説公開
取扱説明書をダウンロードいただけます

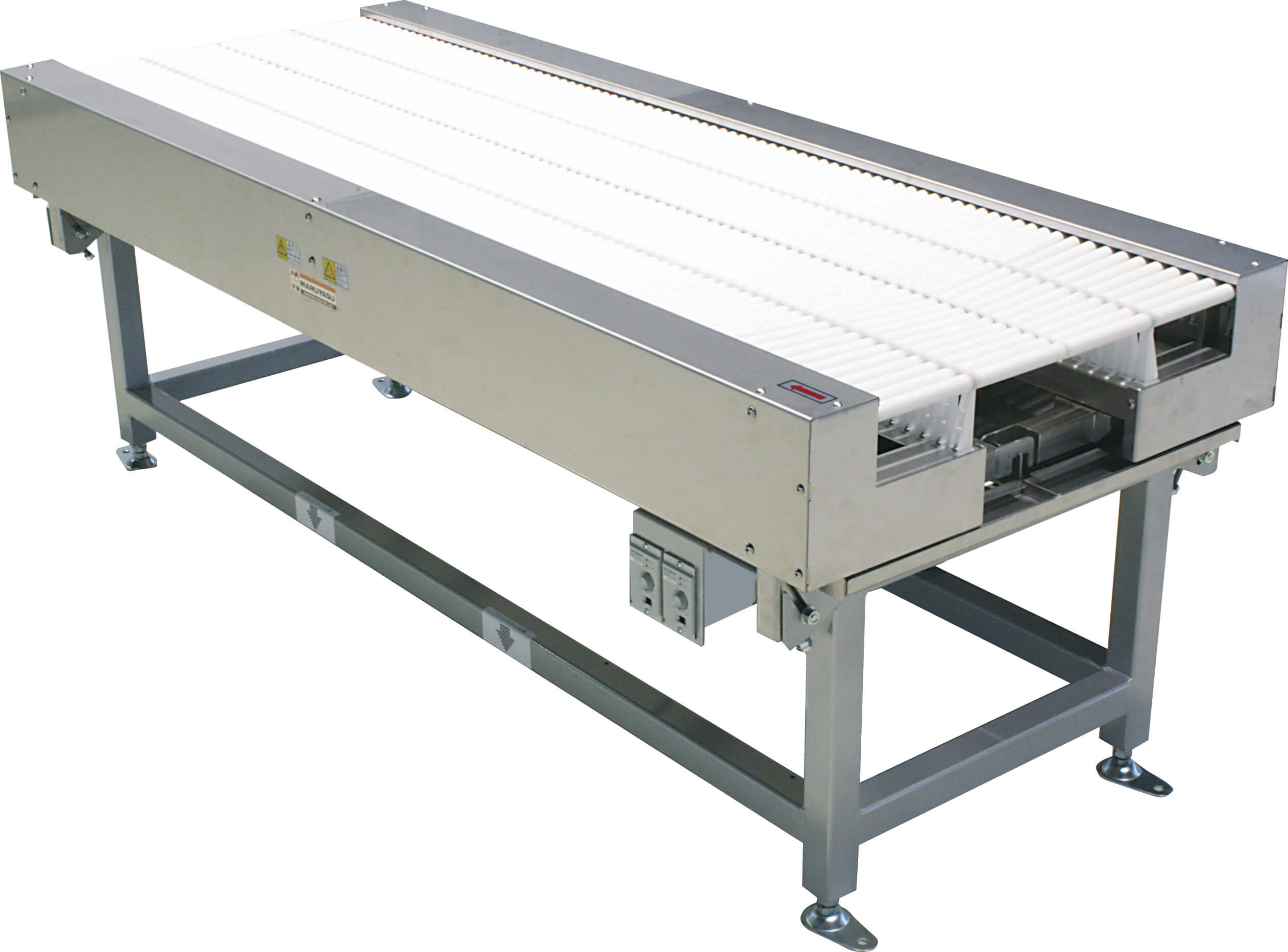

ランダムに流れてくる搬送物を、機械的・電気的制御なしでコンベヤ中央に1列整列させるローラコンベヤです。ガイドによる整列に比べ、搬送物への接触を抑えた搬送が可能です。GA20Hは、スチールフレームです。
GA20H

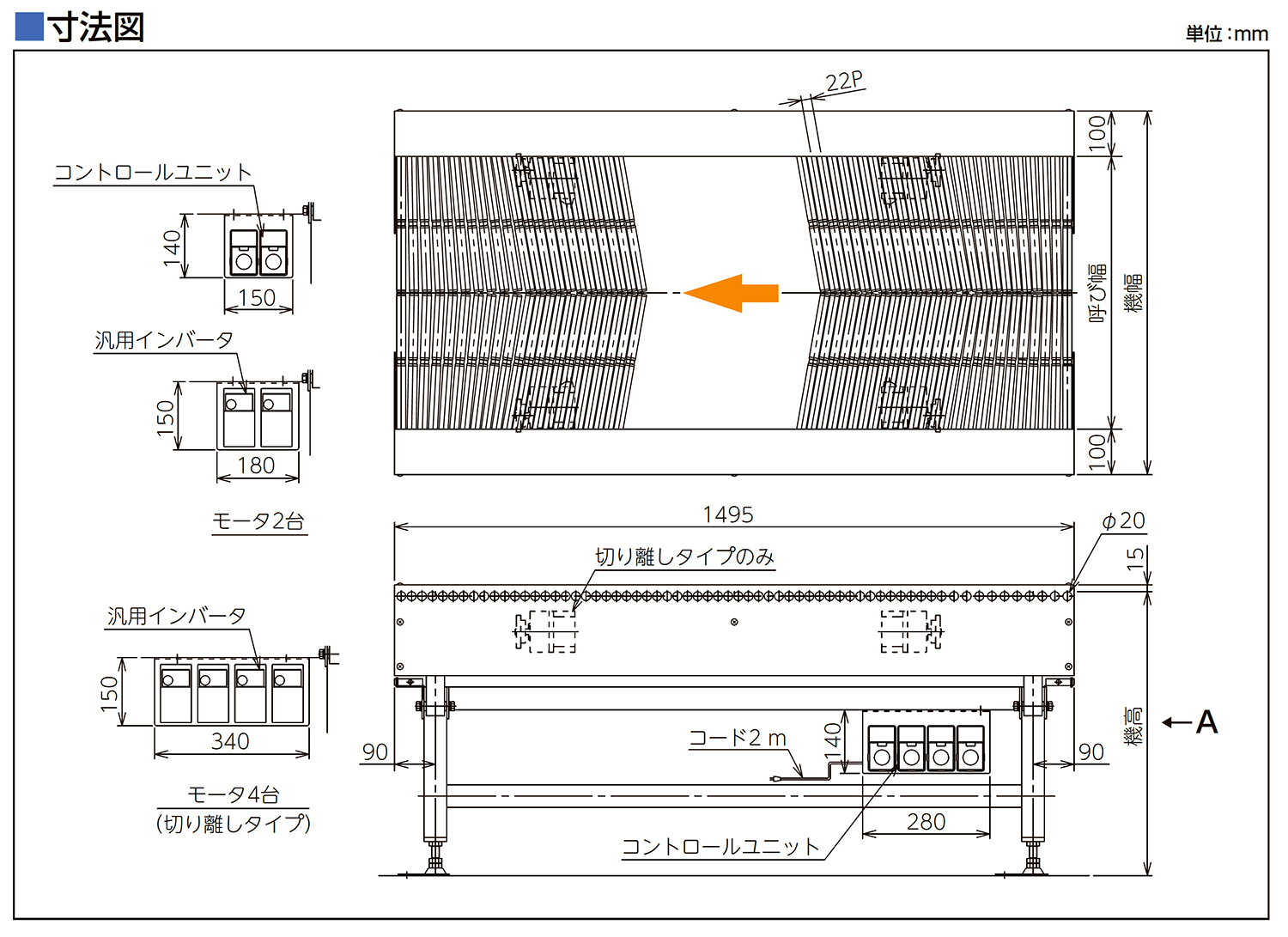

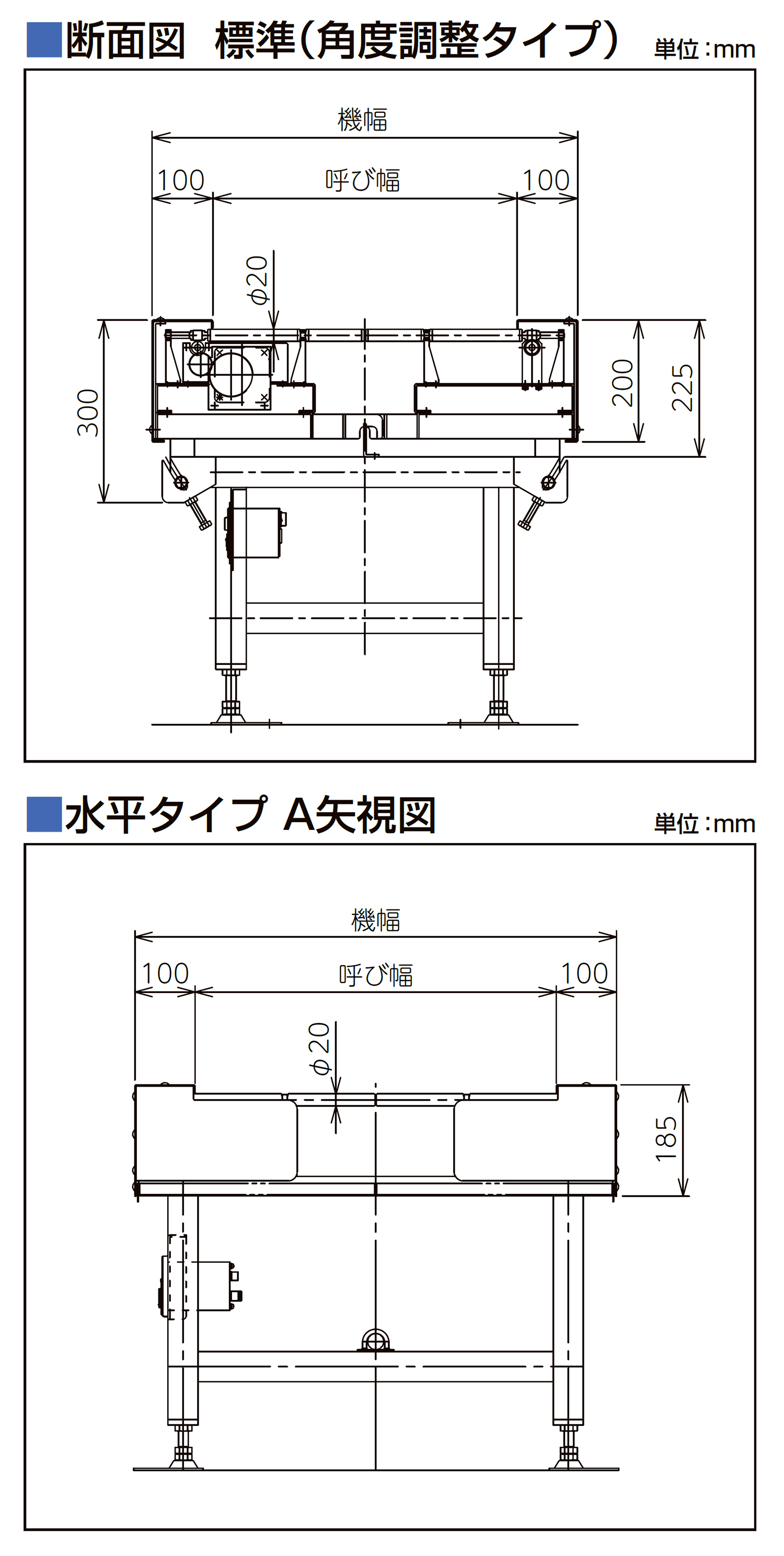

- 本体組立図：角度調整タイプ(標準) 呼び幅 400 mm 呼び機長 100 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：角度調整タイプ(標準) 呼び幅 400 mm 呼び機長 150 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：角度調整タイプ(標準) 呼び幅 400 mm 呼び機長 200 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：角度調整タイプ(標準) 呼び幅 500 mm 呼び機長 100 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：角度調整タイプ(標準) 呼び幅 500 mm 呼び機長 150 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：角度調整タイプ(標準) 呼び幅 500 mm 呼び機長 200 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：角度調整タイプ(標準) 呼び幅 600 mm 呼び機長 100 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：角度調整タイプ(標準) 呼び幅 600 mm 呼び機長 150 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：角度調整タイプ(標準) 呼び幅 600 mm 呼び機長 200 cm
-
- 図面
-
- 2D-CAD
-
- 3D-CAD
- 本体組立図：水平タイプ(オプション) 呼び幅 400 mm 呼び機長 100 cm
-
- 図面
-
- 2D-CAD
- 本体組立図：水平タイプ(オプション) 呼び幅 400 mm 呼び機長 150 cm
-
- 図面
-
- 2D-CAD
- 本体組立図：水平タイプ(オプション) 呼び幅 400 mm 呼び機長 200 cm
-
- 図面
-
- 2D-CAD
- 本体組立図：水平タイプ(オプション) 呼び幅 500 mm 呼び機長 100 cm
-
- 図面
-
- 2D-CAD
- 本体組立図：水平タイプ(オプション) 呼び幅 500 mm 呼び機長 150 cm
-
- 図面
-
- 2D-CAD
- 本体組立図：水平タイプ(オプション) 呼び幅 500 mm 呼び機長 200 cm
-
- 図面
-
- 2D-CAD
- 本体組立図：水平タイプ(オプション) 呼び幅 600 mm 呼び機長 100 cm
-
- 図面
-
- 2D-CAD
- 本体組立図：水平タイプ(オプション) 呼び幅 600 mm 呼び機長 150 cm
-
- 図面
-
- 2D-CAD
- 本体組立図：水平タイプ(オプション) 呼び幅 600 mm 呼び機長 200 cm
-
- 図面
-
- 2D-CAD
GA20H

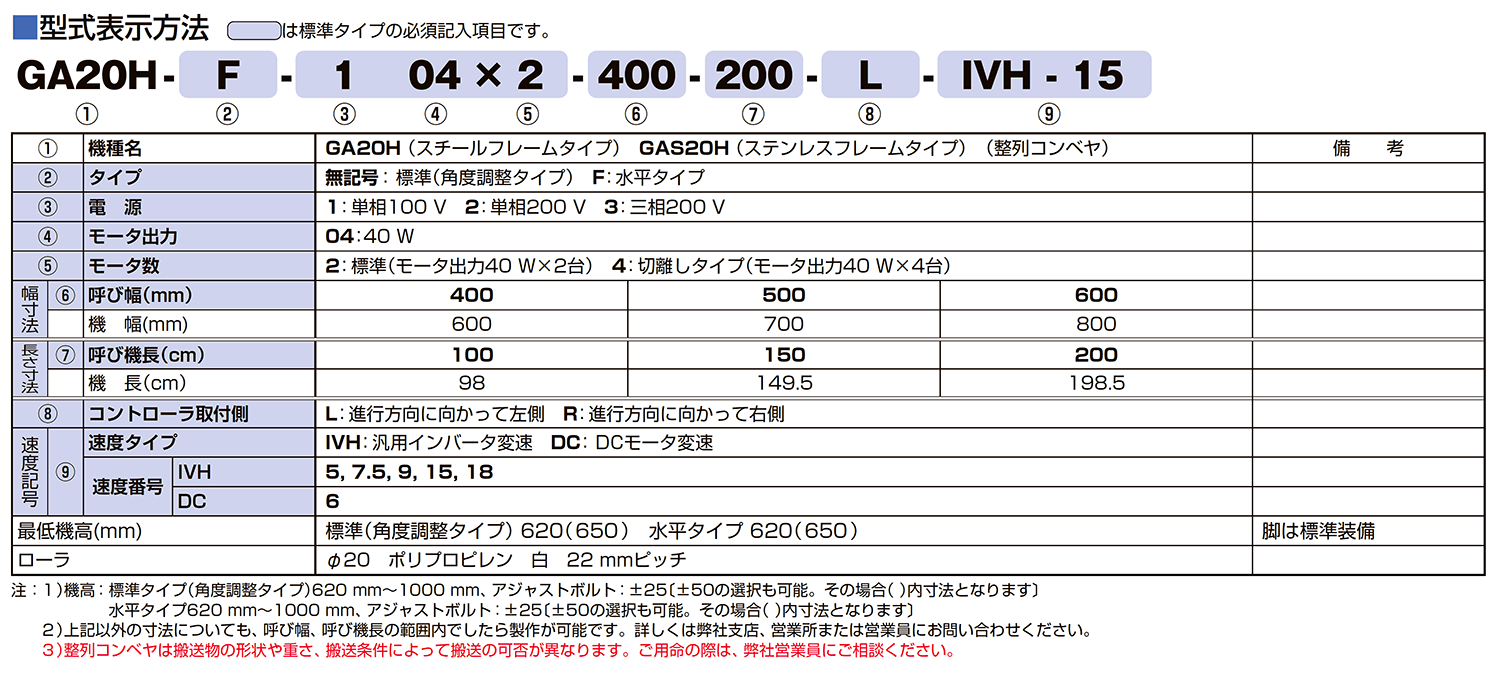

型式表示方法
■は標準タイプの必須記入事項です。
仕様
