トップチェーンコンベヤでボトルの流れを切り替え

課題

ボトルや瓶などの倒れやすい搬送物を、姿勢を保ちながら搬送する必要がありました。

生産ロットに応じて使用する搬送ラインを切り替えるため、ボトルを合流させながら、搬送先を変更できる構成が求められていました。

解決策

ボトル搬送に適したトップチェーンコンベヤを専用設計しました。

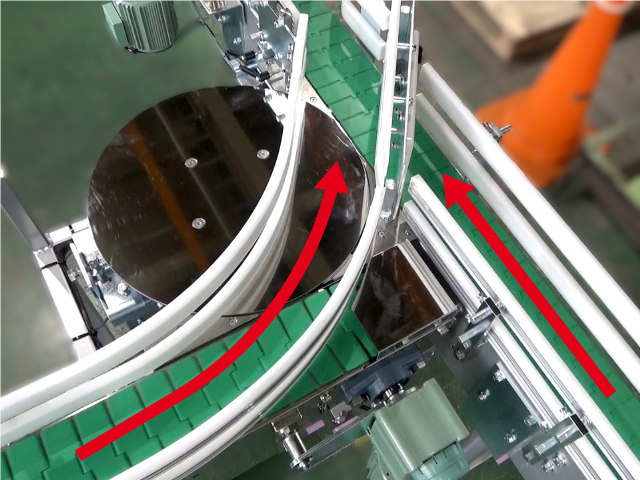

ラインの合流部には回転テーブルを設け、ボトルの姿勢を保ちながら次のコンベヤへ乗り移らせます。また、差し込み式のガイドを付け替えることで、生産ロットに応じてボトルの流れを切り替えられる構成としました。

ラインの切り替えは、エアシリンダなどを組み合わせて自動化することも可能です。

装置構成

トップチェーンコンベヤをベースに、合流部へフレームターンテーブル「MIT2」と差し込み式ガイドを組み合わせた特別仕様です。

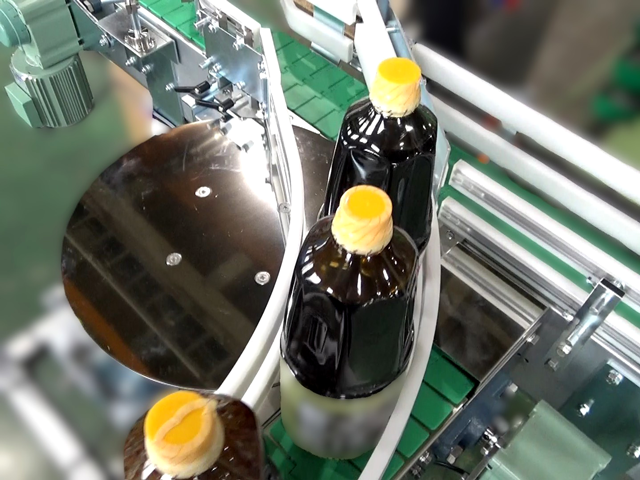

トップチェーンを使用し、ボトルや瓶などの倒れやすい搬送物を安定して搬送します。合流部では回転テーブルを介して次のコンベヤへ受け渡し、差し込み式ガイドの付け替えによって搬送方向を切り替えます。
