8列の個包装品からNG品のみを排出

課題

8列で流れてくる個包装品を画像検査し、不良判定された搬送物だけを選別する構成が求められていました。

複数列を同時に搬送するため、ほかの列の良品に影響を与えず、該当する列の不良品だけを排出する必要がありました。

解決策

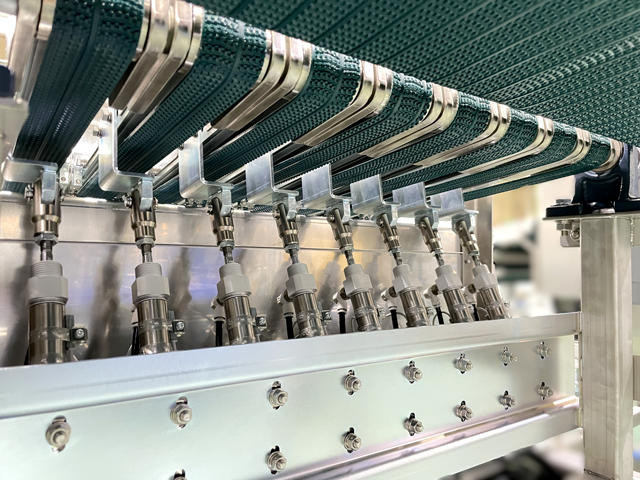

8列式のベルトコンベヤを製作し、各列に個別で動作するエアシリンダを取り付けました。

画像検査装置から不良判定の信号を受けると、該当する列の排出機構のみが動作します。ほかの列を搬送中の良品はそのまま下流へ送り、不良品だけを個別に排出します。

列ごとに独立して動作するため、8列で並行搬送しながら、該当する不良品のみを排出できます。

装置構成

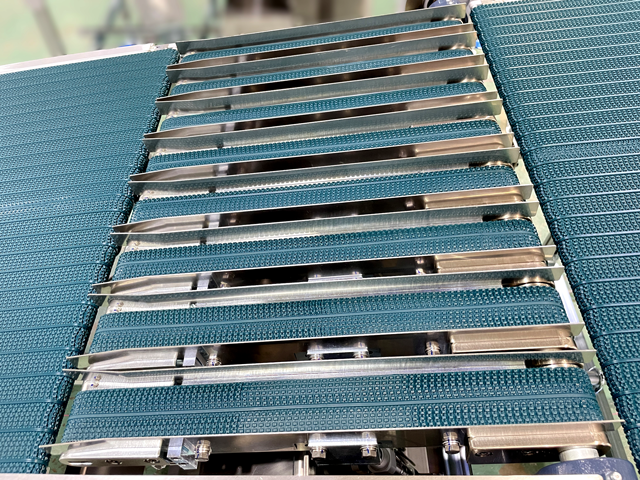

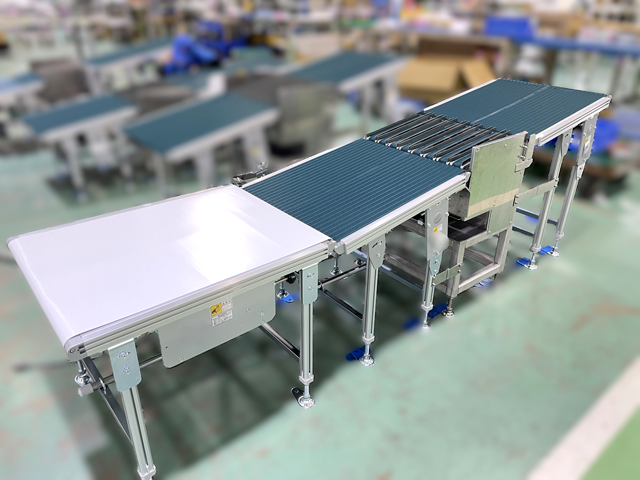

8列のベルトと、それぞれの列に対応するエアシリンダ式の排出機構を組み合わせた専用設計のベルトコンベヤです。

本装置はベースとなる標準機種を使用せず、搬送物の寸法や列数、画像検査装置からの信号、排出位置などに合わせて設計・製作しています。
