4列ベルトで2列のパレットを搬送

課題

加工機内で、幅方向に2列で供給されるパレットを搬送する必要がありました。

パレットの上下から加工を行うため、加工箇所を空けた状態で、パレットを支えられる多列式のベルトコンベヤが求められていました。また、加工機内へ組み込むため、駆動部を含めて省スペースに収める必要がありました。

解決策

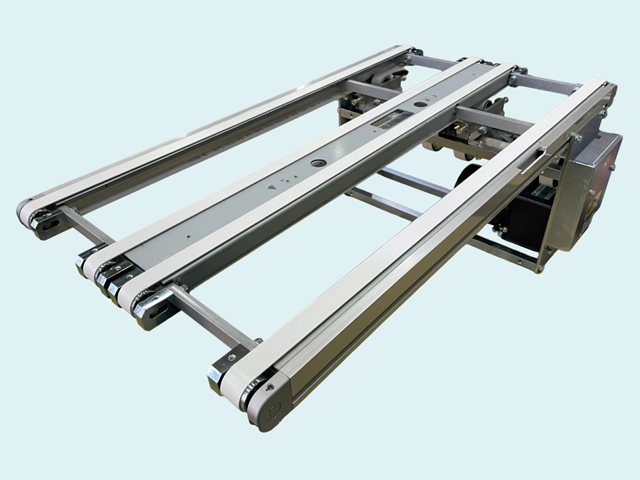

2列ベルトコンベヤ2台分に相当する、4列式のベルトコンベヤを製作しました。

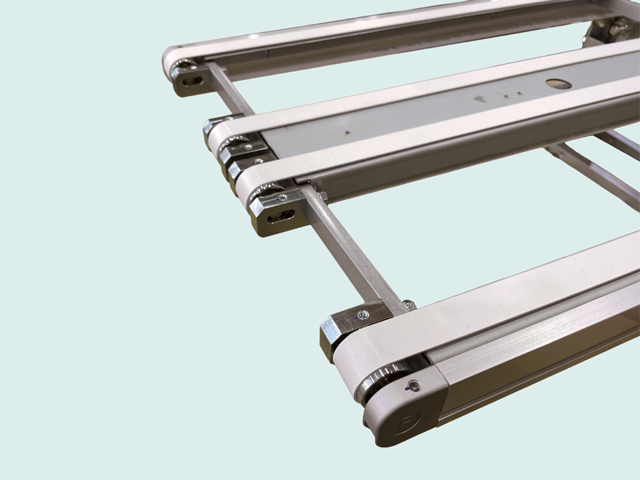

4列のベルトで2列のパレットを支え、加工に必要なスペースを確保しながら搬送します。4列すべてを1台のモータで駆動することで、駆動部をまとめた構成としています。

小型原動タイプを採用し、加工機内へ組み込みやすい省スペースな構成としました。

ベース機種

小型ベルトコンベヤ「MMX2-DB」をベースに、ベルトを4列配置した特別仕様です。

搬送するパレットの寸法や支える位置、加工箇所との干渉を確認し、ベルトの配置や間隔を設定します。
