ベルト下に潜り込むガイドで巻き込みを防止

課題

周囲に薄いシール部分がある袋状の搬送物を、ガイド付きのベルトコンベヤで搬送する必要がありました。

しかし、搬送物の端部にある薄い耳がベルトとガイドの隙間へ入り込み、巻き込まれることがありました。

解決策

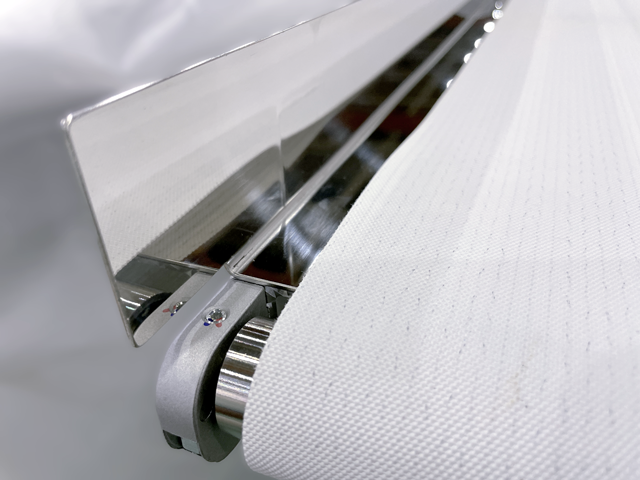

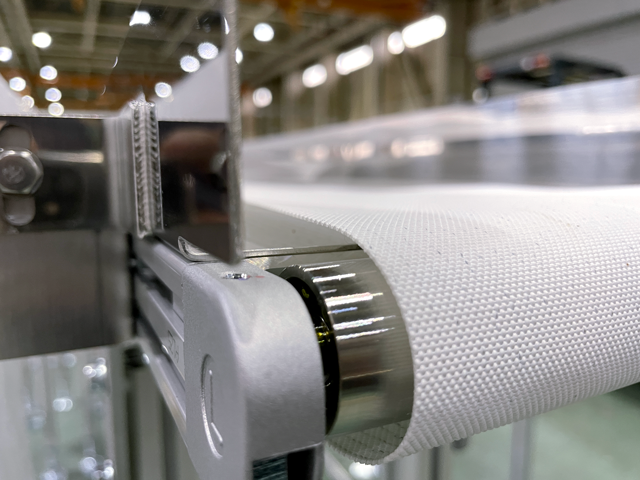

ガイドの一部をベルトの下へ潜り込ませる構造としました。

ベルトとガイドの間に隙間ができにくくなるため、四方シール品の耳が入り込むのを防ぎながら搬送できます。

ベース機種

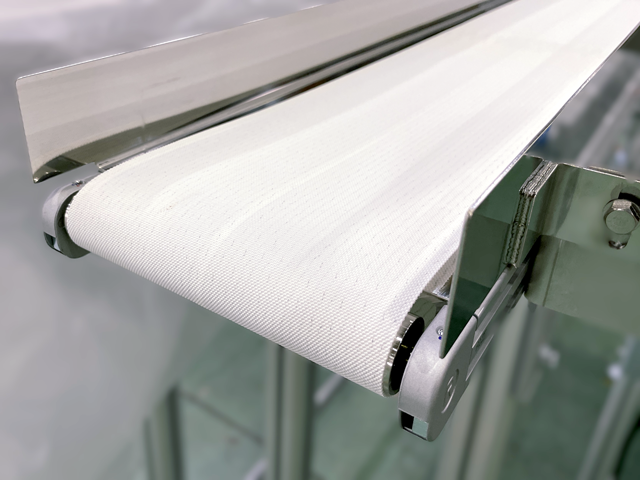

小型ベルトコンベヤ「MMX2」をベースに、G3ガイドをベルト下へ潜り込む形状に変更したオプション仕様です。

搬送物の形状や厚み、耳の大きさに合わせて、ガイドの形状や取り付け位置を調整します。
